Đây là bo mạch DAC tda1543 được layout theo kiểu "3D". Trông xấu xí nhưng bên trong có nhiều ý tưởng hay đấy. Khi nào rỗi em sẽ diễn giải sau(cái này ko phải của em đâu các bác ạ).
Đúng rồi bác ạ. Hình như là Black Gate N nay NX gì đó. Phải chi ở VN có thì em cũng mua vài con Black Gate về chơi thử.
em cũng mong kiếm được mấy con đó nhưng mà khó quá , cho em hỏi bác mua xo clock ở đâu thế cho em biết với
Hình như bác ở châu Âu thì vào http://www.tentlabs.com mà mua cho nó xịn. Giá hơi bị mắc thôi. XO clock em không mua riêng mà nó kèm theo bộ kit tda1541. Loại này ở HK có bán nhưng em không ro có tốt bằng của Tent Labs hoặc LCAudio hay không.
VCXO có lẽ tốt hơn đấy. Nó là viết tắt của Voltage Controlled Crystal Oscillator mà. XO thường thì không chính xác bằng. Nhưng mà em chưa dùng thử loại nào trong 2 loại này nên cũng không dám chắc. Tay Guido Tent này cũng là tay DIYer có tiếng tăm tầm cỡ thế giới.
Diod D1 nhất thiết phải là STPS1045D không ? hay Bác Planets chỉ cho thông số về áp và dòng hay gì gì về tốc độ, nhanh chậm gì đó thôi ? Ổn áp 7805 và 7808 chắc mua dễ phải không ? ( có thể nhờ bác GMAR vụ này thôi )
Nói như Bác thì ai Pro thì có thể chơi mạch in 2 mặt , ai mới tập tọe thì P2P cho chắc ăn. Nhưng dây nhợ có yêu cầu về kích thước gì không ? nếu mà bác cho luôn ký hiệu màu dây chuẩn thì tốt quá !

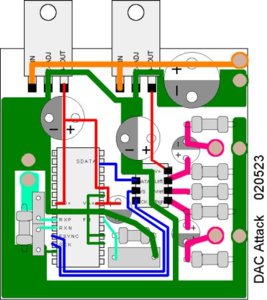

Diode nào cũng chạy được bác ạ vì cả dòng và áp đều nhỏ. Tốc độ nhanh thì cũng tốt nhưng có loại tốc độ nhanh bị nhiều tạp nhiễu hơn loại thường. Em hay dùng loại BYV vỏ sứ thấy cũng tốt đấy. 7805 và 7808 bác cứ ra mấy hàng bán đồ bán dẫn ở NT hô đúng số như vậy là có ngay. Gần như hàng nào cũng có. À bác đang xem cái schema đầu tiên à. Bác xem cái sau em vẽ trên Excel ấy. Vì cái em vẽ là có tính cả layout vị trí linh kiện rồi đấy. Như vậy dễ làm hơn.
Mấy con 78xx này bác Rùm chú ý. Khi nhìn từ mặt trên, chân bên trái là chân vào, chân giữa là mát chân bên phải là đầu ra. Nhầm chân là gay go đấy. Bác nhớ gắn 1 tản nhiệt nhỏ cho 7808. Nếu úp thì 4 con tda1543 là khá nóng đấy.
Mấy con tụ C11-12-13-14 phải không ? Bắt buộc dùng loại không phân cực ? áp thấp nên có thể dùng mấy tụ cho loa được không Planets ?

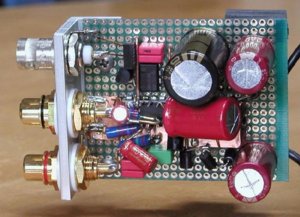

Bác ơi không phải là mạch in gì đâu. Trên bo mạch test nó có lỗ chi chít như kẻ ca rô ấy. Bác đang đi dây mặt dưới nếu thấy chỗ nào vướng thì bác lại luồn dây qua lỗ để đi lên mặt trên một đoạn. Dây không cần kích thước to lắm. Bác lấy ít dây CAT5 hoặc CAT6 tuốt lõi ra mà làm là vừa. Chỉ có dây tín hiệu analog từ chân ra của tda1543 thì em dùng dây loại For Audio. Làm bằng lõi dây bạc quân sự cũng được đấy nếu bác thích chất tiếng của dây đó.
Dúng rồi đó bác. Cái này giống tụ liên lạc trong ampli đèn ấy mà. Lần trước em dùng con 0,47uF cũng OK đấy. Dùng tụ to hơn thì tiếng bass khỏe hơn thôi. Tụ này em thường hàn thẳng vào giắc RCA cho dễ thay thế về sau. Bác cứ làm 2 con tụ dầu vuông vuông loại Liên Xô xịn là ngon rồi đấy. Nên tránh tụ hóa. Tụ hóa cũng có loại không phân cực nhưng tiếng cũng chả khác gì tụ hóa có phân cực. Trừ khi bác chơi mấy con Black Gate không phân cực màu đỏ thì may ra còn được.
Chả cần chính xác lắm bác ạ. Em dùng có 0,47uF vẫn OK. Bác cứ ra kiếm 2 con tụ dầu vuông xịn của LX cũ vài uF gì đấy là tạm ổn. Sau này còn phải nâng cấp cơ mà.

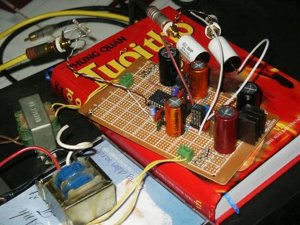

Em post lại cái hình con tda1543 cũ của em trong giai đoạn chạy thử để các bác xem cho đễ tưởng tượng.
Nếu làm mạch in thủ công cho DAC thì mất công lắm. Nhất là công đoạn khoan lỗ . Chắc là lâu hơn làm p2p. Chỉ có vẽ mạch bằng phần mềm rồi mang file ra hiệu làm công nghiệp thì mới hiệu quả.
tụ hóa không phân cực 10mf/100v thì dùng làm tụ lọc cho nguồn được không bác Planet, đơn cử như Elna Cerafine dùm cho xuất âm thì sao hả bác ?
Theo em thì tụ hóa không phân cực và tuh hóa có phân cực dùng lọc nguồn cho ra âm thanh không khác nhau mấy. Vấn đề là tụ của hãng nào, series gì. Bác cứ dùng đại thử xem. Em thấy chả hay lắm đâu, tiếng tép sáng hơn nhưng âm thanh vẫn như kiểu tụ hóa (gợn gợn).
Một vài hình ảnh về Shigaraki DAC của 47 Labs. DAC này đươch đánh giá khá cao và giá không rẻ. Các cao thủ DIY trên thế giới đã mất nhiều công nghiền ngẫm đoán giá đoán non mấy bức hình này.

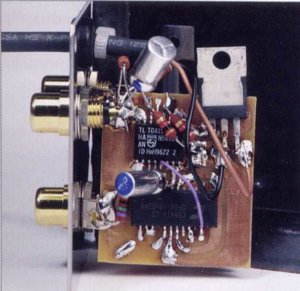

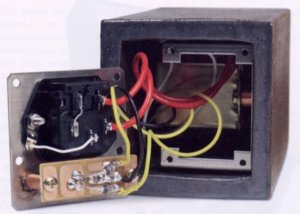

Có một số điểm thấy được từ 1 tấm ảnh trên là: Phần nguồn dùng biến áp có điểm giữa và 2 đi ốt. Phần main dùng TDA1543 loại dán. Đường data được câu dây vòng qua lưng con CS8412. Xuất âm bằng tụ hóa nhưng ko biết loại gì vì bị lột vỏ. Diện trở dùng loại màng carbon.
