Diy máy quấn biến thế, opt, rải dây, đếm vòng tự động.

Máy quấn xuyến theo như mình biết có nhiều kiểu, kiểu càng đơn giản thì nhiều giới hạn
Bác nhìn xem kiểu đơn giản nhất rất dễ hiểu


Còn những kiểu hiện đại hơn bác cứ vào youtube search "toroidal coil winder" sẽ thấy



Topic chìm sâu quá, em xin phép được lôi lên. Các bác bàn tiếp giúp vụ mạch điều khiển đi ạ. Thanks.



update hình mới, cho em nó cái áo mới, bỏ bớt 1 cái moto xả dây vì không cần thiết lắm.



Done chưa SSASS ơi!



Chợt e có một ý tưởng,có thể chế máy băng cối bị hư làm máy cuốn bế thế được ko?máy có nhiều motơ càng khoẻ các bác cho ý kiến.



Máy quấn của em cơ bản đã hoàn thành , khi nào có mặt máy làm tiếp phần căng và rải dây .

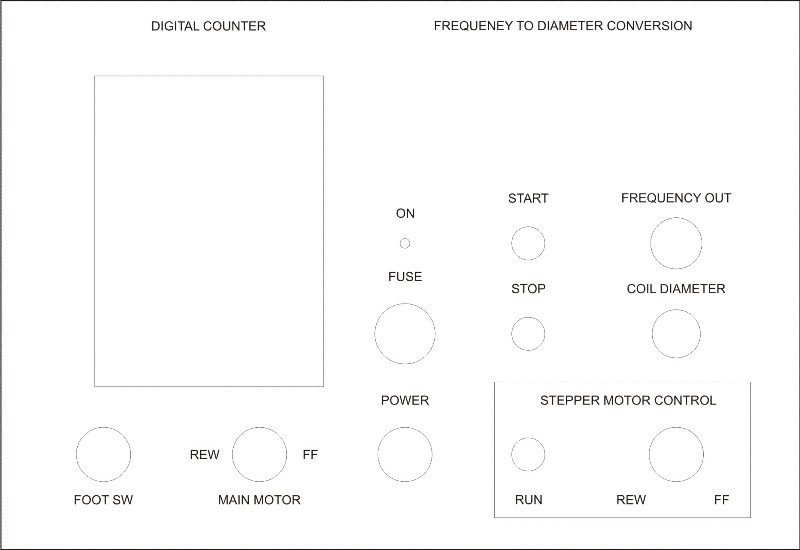

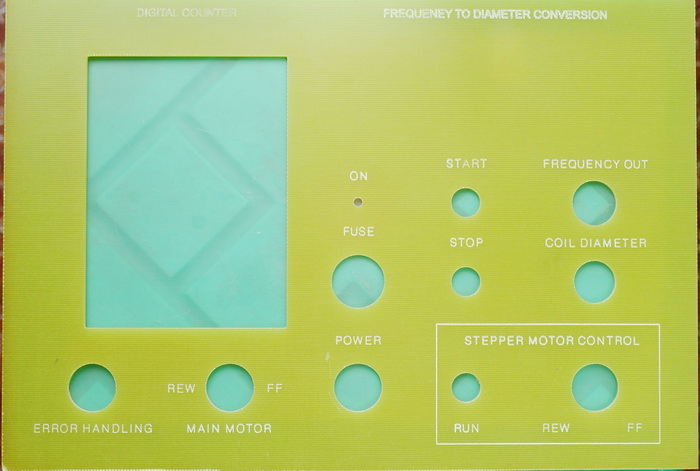

Mặt máy có rồi nè ! tiếp tục hoàn thiện đi nhé



Hehe, em thấy bác có vẻ nghiện phíp thủy tinh :wink:
Cái máy cnc nhỏ của bác hỗ trợ đắc lực cho diy bác nhỉ



2 bác làm pro thế. Đã khoe thì khoe cho trót, các bác làm ơn chia sẻ thiết kế đi ạ :mrgreen:



Nghiện gì thứ này bác ơi ! phay ra mạt bám vào người ngứa lắm , chẳng qua có sẵn thì làm thôi.
Có con CNC mini này nghịch cũng thú lắm

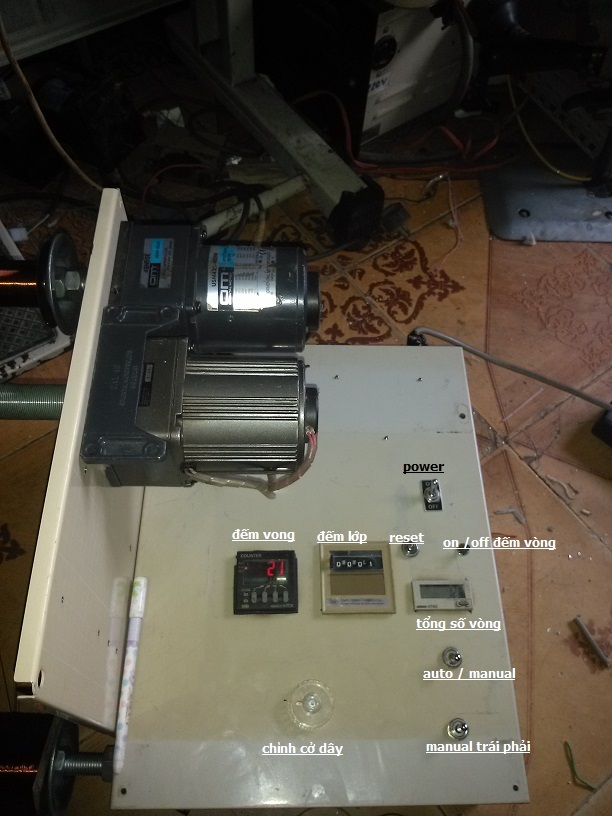

Thiết kế của em chẳng có gì đặc biệt , phần điều khiển đơn giản lắm:
Trục rải dây dùng step motor kéo vit me bi bước 1mm tốc độ đặt theo từng cỡ dây,chạy tới lui bằng gạt công tắc
Trục quấn sử dụng động cơ có giảm tốc chạy ở 2 tốc độ 60 & 120 v/p ( dùng bánh răng )
Theo em thì phần cơ khí cũng cần làm cho tốt chủ yếu là cứng vững để khi vận hành được chính xác thì khi quấn rải dây mới chuẩn



Chào bác?
Bác ko làm công tắc hành trình hay sao mà phải gạt công tắc?



Không làm công tắc hành trình nên mới phải gạt công tắc đó bác !



Nếu vậy mà quấn tải choke thì chít :wink:



Dây to thế này thì quấn bằng tay cho nhanh thích dừng luc nào thì dừng, còn phải cố định dây nữa sao vừa quấn vừa lót cố định dây ....



Theo em làm công tắc hành trình để quấn tự động nhiều lớp liên tục (quấn choke) sẽ khó đẹp và đều lớp dây, nhất là ở 2 mép đầu và cuối, vì sang đến lớp thứ hai hoặc ba, bốn là sẽ biết ngay.

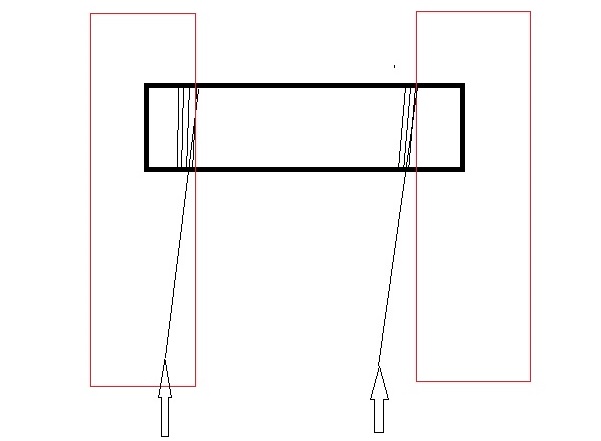

Theo kinh nghiệm của em khi quấn dây bằng lõi nhựa bán sẵn (méo mó khi siết chặt trên máy quấn) thì muốn cho dây xếp khít (sát) nhau và chặt trên một lớp thì khi rải dây trước tiên mình phải mồi trước vài vòng dây, sau đó đó mới cho quấn nhanh, và muốn cho dây sát nhau thì em phải cho rải dây chạy sau một chút (hình minh họa) và nhờ vào lực căng (hãm) của dây (nặng một chút) nên dây sẽ trượt vào nhau và tự xếp khít và chặt chẽ. Nhưng đến cuối lớp, đầy 1 lớp thì phát sinh vấn đề là do ta rải dây chậm một chút nên khi bắt đầu lớp thứ hai (không lót giấy), nếu đảo chiều rải ngay thì dây sẽ bị rải sớm, sẽ bị khoảng hở giữa các vòng dây đầu (sẽ bị sụp khi quấn lớp sau đè lên), còn đổi chiều rải chậm thì sẽ dễ bị trèo dây . Vì em làm rải bán tự động nên đến chỗ đó em lại phải dịch chuyển vị trí rải dây và mồi vài vòng trước cho lớp dây kế tiếp, và cứ như thế cho các lớp.

Nên nếu quấn và rải tự động thì các bác nên tính toán tăng giảm dịch chuyển lại vị trí rải dây tại các điểm đầu và cuối của lớp (khi làm code cho vi xử lí) thì sẽ tố hơn (còn phải thưc nghiệm nữa mới chính xác được). Còn bác nào làm lõi bobbin tự chế thì làm chặn 2 bên và căn vuông thì có thể sẽ dễ quấn hơn, thế này thì mất công quá (em chưa làm bao giờ).
Không biết bác nào có phương pháp nào để quấn đẹp thì chia sẻ thêm.



chính xác như bác nói, khi quấn thực nghiệm rồi mới phát sinh nhiều vần đề mà tự động cũng không giải quyết được tốt.

vẫn phải dùng tay bật trái phải thôi, mà khi quấn đâu có nhiều đâu mà phải tự động, nó mà hư thì sửa còn lâu hơn.

máy mình chạy chậm, mà cứ quấn đủ số vòng cho một lớp, ngưng, sau đó nhắp vài vòng đầu rồi cho chạy tiếp cứ thế. 1 tiếng đếm được 2500 vòng.

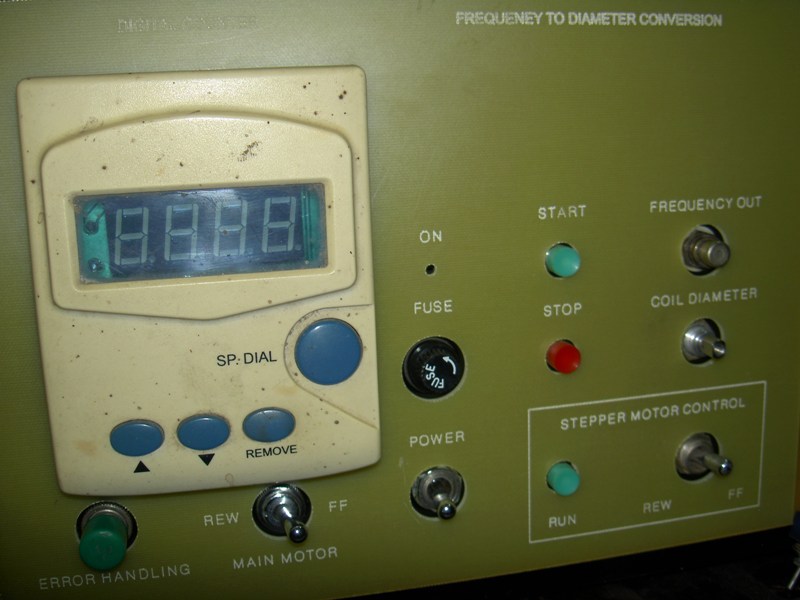

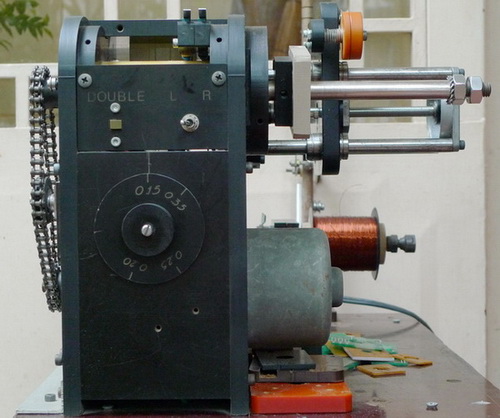

Máy quấn của em nguyên bản do A Tường thiết kế ( quấn IT , OPT ) và thi công nó rải dây rất ok , em chỉ mod lại ( kho đồng nát có sẳn ) 1 chút . :lol: :lol: :lol:

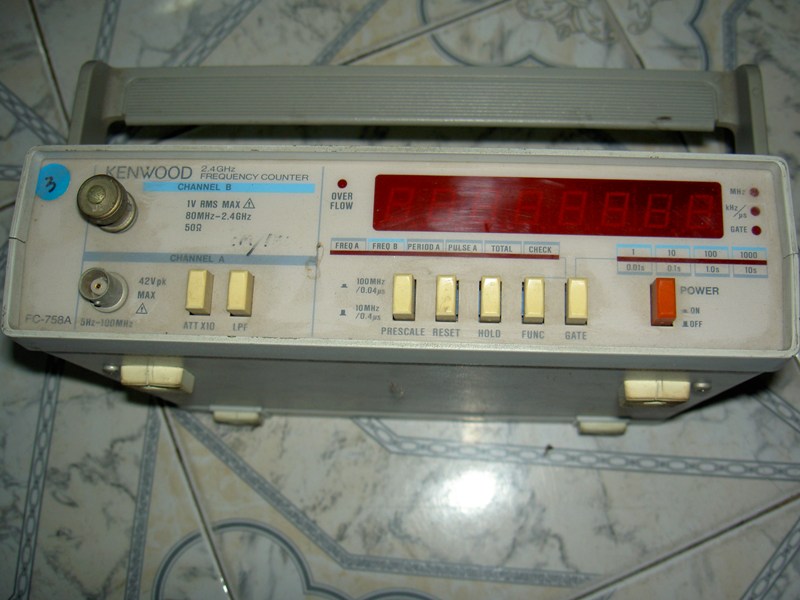

- Sau khi set đường kính ( nhiều loại ) dây rải ok em đo tần số tương thích rồi làm bảng hoán đổi , khi nào cần quấn dây cở nào thì điều chỉnh coil diameter dùng máy đo tần số để đối chiếu với bảng hoán đổi .
- Phần điều khiển ... các bác đừng bỏ topic chạy nhé



Nhìn xấu quá anh ơi :mrgreen:

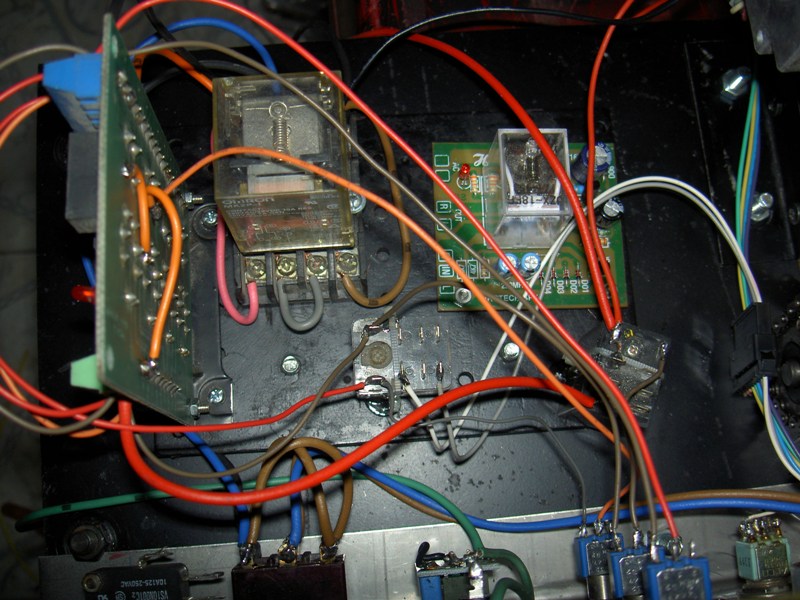

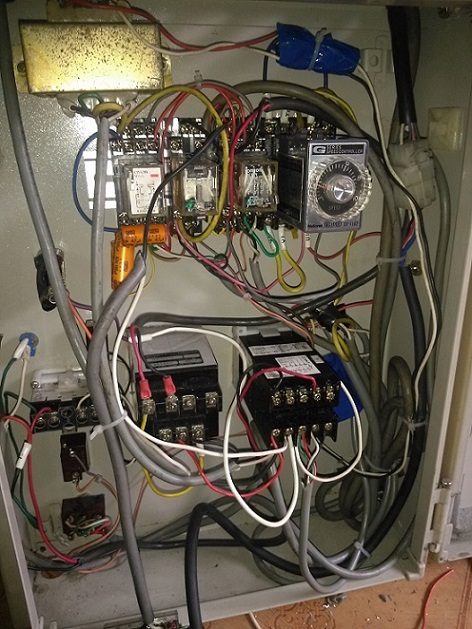

vậy mà chê xấu. cái của em bên trong còn xấu hơn.



hôm trước em thấy mấy con xác máy foto rất nhiều mô tơ bước, chả biết các cụ có xài được không em ôm về cho, to bé đủ loại, loại kéo tải lớn có cả vỉ khiển

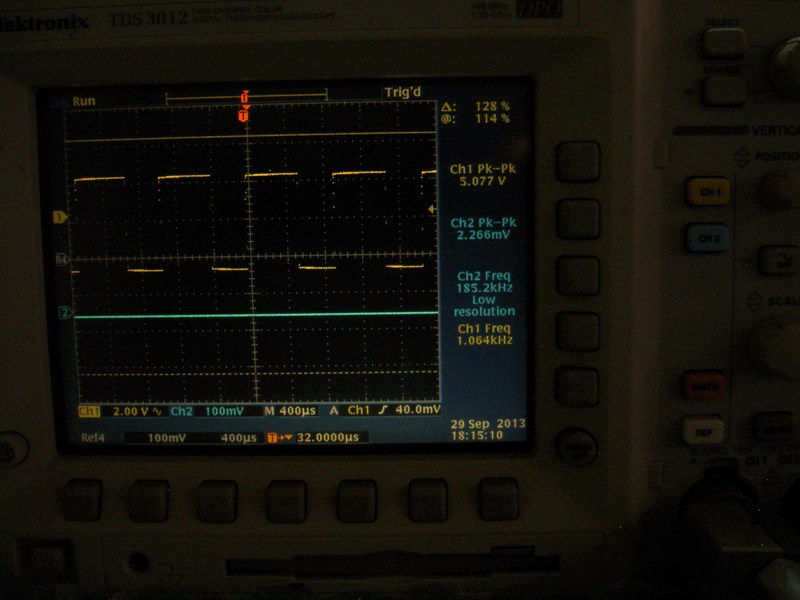

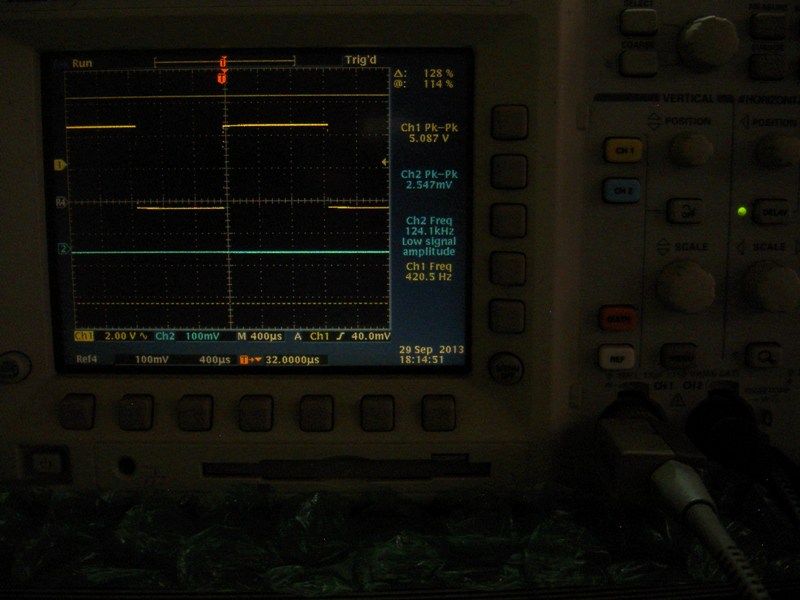

Phương án dùng máy đếm tần số rồi quy ra đường kính dây thất bại rồi vì giửa 2 cở dây gần nhau máy ... không thấy khác biệt về tần số ! Kiểm tra lại osc của LM555 thấp nhất là 420Hz và max khoảng 1KHz với khoảng tần số hẹp như vậy phương án fix điện trở khả thi hơn , kết hợp với sw nhân đôi tốc độ của phần driver là đủ yêu cầu .
Xung khá đẹp .



Hehe cách em đang dùng vẫn đơn giản mà hiệu quả ! :mrgreen:



Bác này DIY đơn giản cuốn nhìn đẹp phết :mrgreen:
http://youtu.be/RQzG47p0aOY



Nếu so với tiêu chuẩn "máy" thì đâu có đẹp lắm bác, bị hở vòng cũng nhiều mà, chưa kể máy quấn rất chậm, khoảng 2v/s .



Quá dữ luôn.
