Diy máy quấn biến thế, opt, rải dây, đếm vòng tự động.

Bác này DIY toàn tận dụng ve chai , cuốn được thế cũng quý rồi hơn nữa khả năng chuyên sâu , tài chính hẻo ,nhà nghèo hạn chế thì vậy cũng chấp nhận dc :mrgreen:

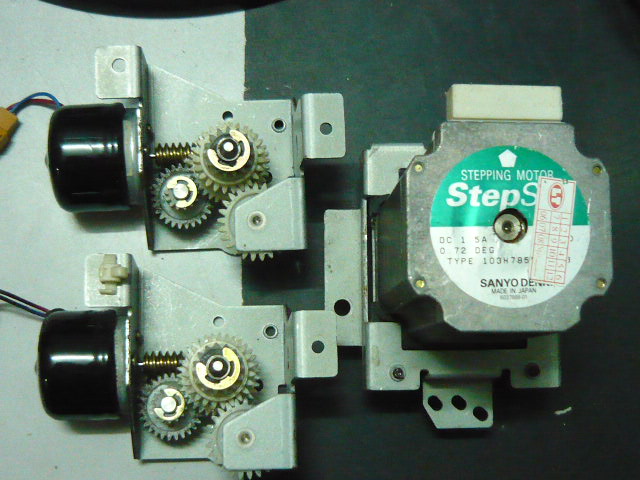

Ới ời !! ông bạn nhờ mua ve chai món này cho dự án 2 cái motor DC12v chạy vit vô tận giảm tốc kéo vít me và và step M sanyo DC 1.5 A



quá giỏi với cái đồ cơ khí đơn giản mà hiệu quả mang lại gần như đồ hiệu.



Em cũng chỉ mong DIY được như bác này.
Động cơ bước của bác có bước mịn kinh hoàng đấy. Hàng hiếm :mrgreen:



Motor Step này là loại 5 phase nếu có driver kèm theo thì tốt , kiếm driver cho loại này hơi khó và tốn nhiều tiền hơn loại 2 phase .



@Manhtuong
thấy socket 4 đầu dây ra là mấy phase bác ?(thứ dễ có lại rẽ nên dùng dc thì hay quá)


@ Minh triet
Bóng US qs chạy pin 3S4 lục kho còn đúng 2 bóng bác có avatar cái loa pm dc , số dt gỡi tặng bác .NNTT nhé .

@ Tea Anh đang làm tương tự cách này cho dễ , vì trình VXL anh dõm lương hưu còm nên chơi cơ khí bật tay tự làm có thêm SW hành trình chạy ngon , quấn lót từng lớp thì manual dễ hơn , lúc ấy chuyễn SW hành trính qua auto stop chờ ...lót giấy đang vất vã cái vụ vit me :mrgreen:



Theo e biết thông thường step 2 pha thì 1 bước = 1.8 độ (dây ra thông dụng là 6, loại mới (bipolar) thì 4, có 1 số loại chập chung sợi CT nên còn 5(, còn 5 pha là 0.72 độ. Loại 5 pha driver phải dùng đồ hãng chứ diy hơi khó.
Vụ bóng e cảm ơn bác trước nhe, cứ NNTT cho tiện bác ạ
E pm địa chỉ cho bác.
Vậy cái bóng e làm avatar lâu nay là 3S4 à? E cứ tưởng 6DJ8
Thanks bác.

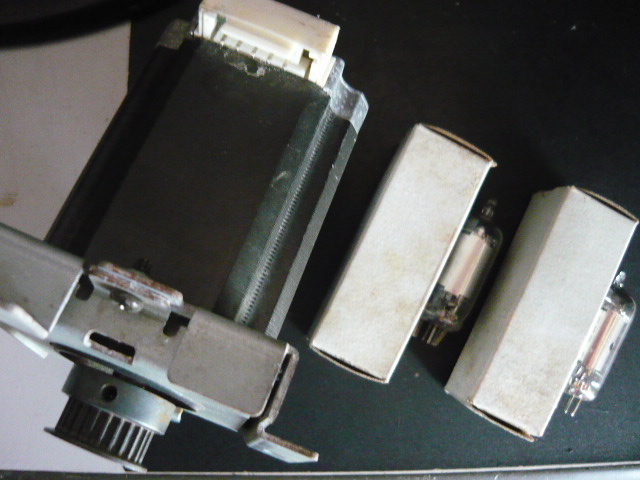

Motor Step dùng trong máy Photo em chưa được thấy loại nào có socket 4 đầu dây ra , như hình bác đưa là 5 đầu ra !

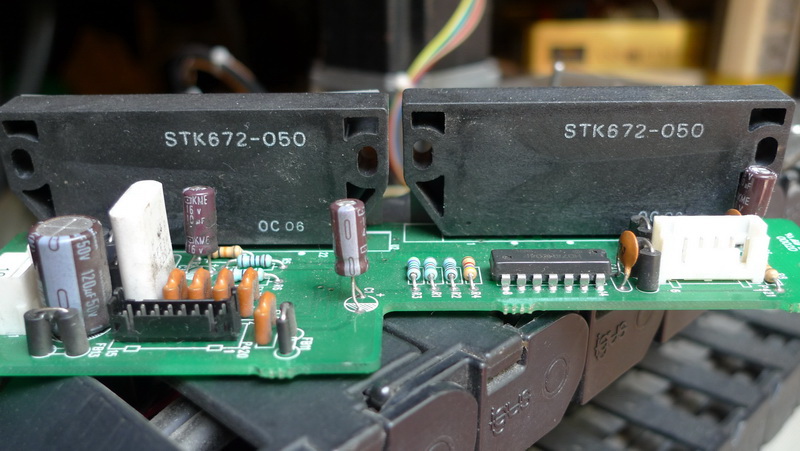

Mới kiếm được bo này trong máy photo , bác nào gặp thì cứ việc mua để dùng cho máy quấn nhé !



Ây dà ! có thấy chiều qua bới may ra còn , bác đúng rồi 5 dây lão mit mắt tèm nhem lại không rành món này



Bác có thể cho biết nhặt loại step motor mấy đầu ra dễ làm chạy nhất ? mụ đồng nát bán cân kí có cả thùng to.
theo data con STK 762- 050 này chạy 4 phase step vCC 1 10>45V VCC2 (vref) 5V xung clock chân 14 vậy con này chỉ pow thui còn phải lắp mạch kích xung Speed :shock:



5 dây thông thường là step đơn cực (unipolar). Dễ điều khiển hơn bipolar. Board xác máy photo dễ kiếm IC điều khiển hơn. Em cũng đang kiếm con step to to tí để làm trục quấn.



bác chờ đó chiều qua mụ đồng nát bới 5 dây thui chứ gì ? muốn to ( cứ to là khoái status bác nào quên rùi :lol: ) có to không lo ship vì DL có nhà xe Hiền ân gỡi rẽ rề cụ lo mạch in nhé vụ IC và Step bới rinh cho 1 mớ xài .



Unipolar thì thông dụng vẫn là 6 dây, 5 dây thực ra nó chập chung 2 sợi CT cho nên bác đừng ham ngó 5 dây mà bỏ 6 dây đó
Step cho trục quấn dây bác kiếm cái nào nặng xấp xỉ 1kg trở lên thì ok



Cám ơn bác Mít rất nhiều ạ. :lol:



Cách này cuốn nguồn và OPT ngon, còn choke thì khoai. Mà choke thì bỏ luôn rải dây theo lớp đi, cùng lắm sụt áp 50 V nên không ngại vụ phóng điện :mrgreen:
Em theo bác.



Chiều nay ghé mụ đồng nát , hôm qua còn thấy mấy thùng hôm nay lái SG ra cân 20k 1k step sạch trơn , chờ vài hôm thấy tụ nó đang rã tiếp đống máy photo copy & in

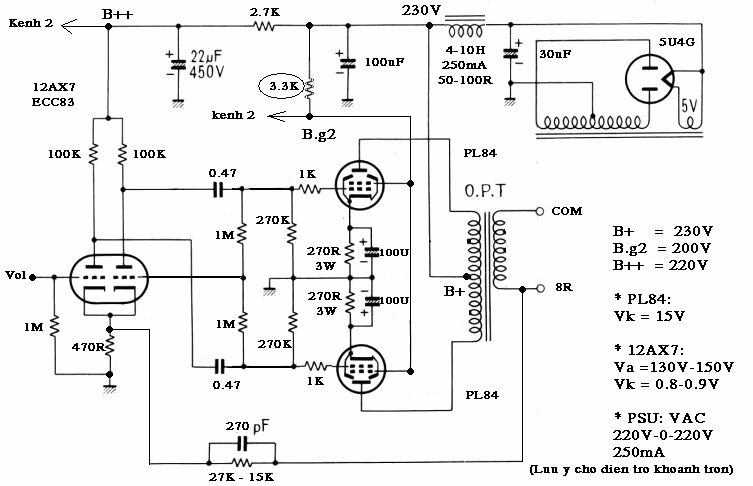

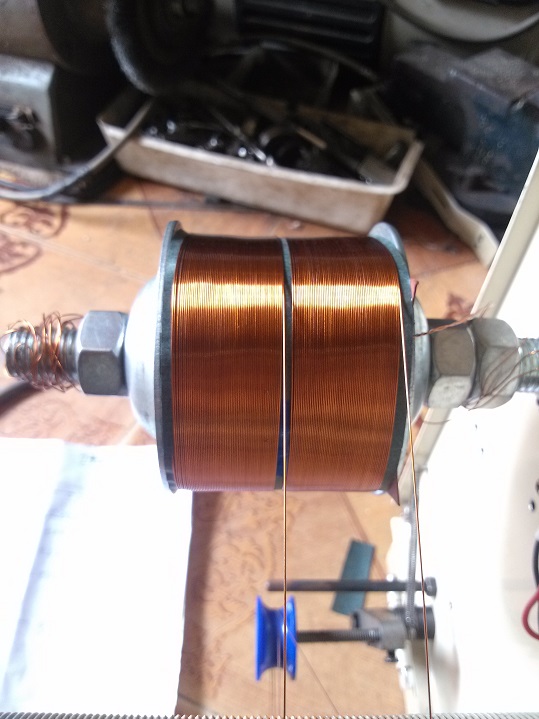

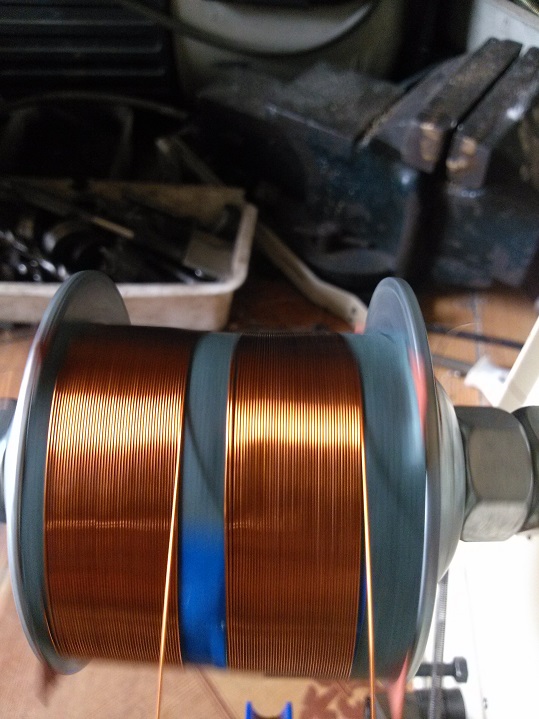

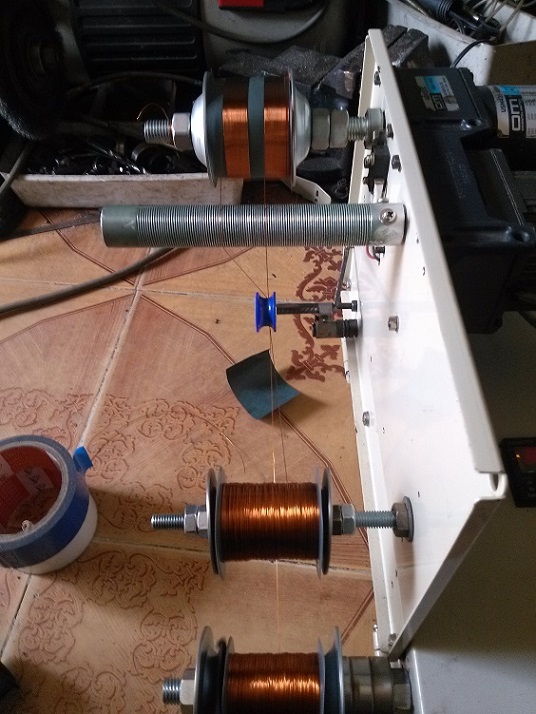

hôm nay quấn nguồn cao áp cho 5u3c, có máy quấn nhanh thiệt. chia đôi lõi quấn cho đều hai bên cao áp.

áp ra 320 280 240 200 160 0 160 200 240 280 320.

đốt tim 5.4 volt.



Í, vậy thì quá ngon. Bác Mít cân dùm em 1 ít trục trượt trong đó nhé, lấy luôn cả con trượt trên trục, chế đồ linh tinh tiện lắm ạ. Trục em sưu tầm được 1 ít mà con trượt không có nên đang để không.



"con trượt " ra sao bác cho xem cái hình ,thấy hình nhận ra dễ "lụm" mấy món này mình không rành :lol:

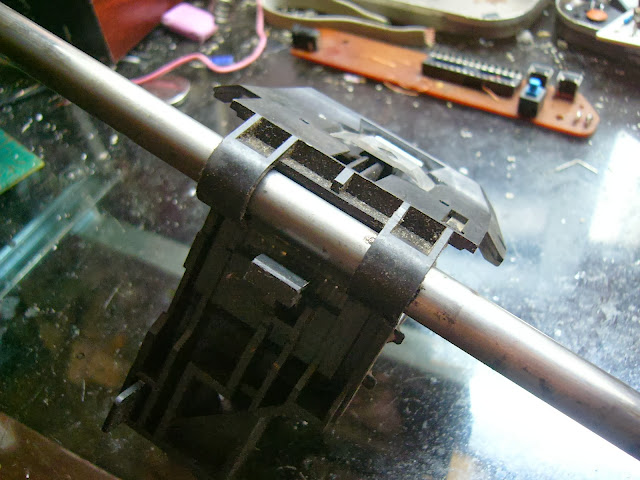

Ví dụ như vầy ạ. Nó là cái trượt trượt ở trên cái trục.



:lol: chắc cụ lại làm cái vít me :lol:



Không phải vít me mà là thanh trượt thôi bác. Vít me kéo, còn thanh trục này dẫn hướng chạy cho thẳng
Ý bác Matroidem là 2 cái thanh trượt cho dàn quang (đèn chụp) chạy tới chạy lui trong cái máy photo đó, còn với máy in là cụm kéo đầu kim sẽ trượt trên 1 trục. Thanh ty sắt tròn thì dễ kiếm nhưng khó là cái bạc đạn đó

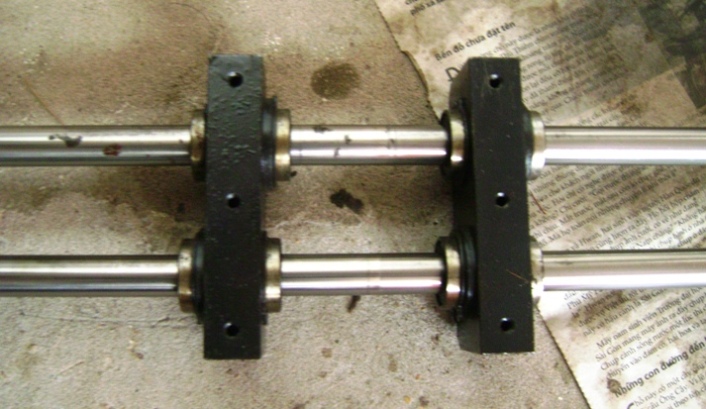

Chính xác như cái này phải ko bác mặt trăng?




Xịn hơn nữa thì như cái này: :lol:



Sặc, thèm nhỏ cả dãi bác "minhtriet" ơi, hi hi. Lụm được cả cụm vít me thì quá pro. Mà đa số tải nhẹ nên trong máy photo và printer kéo bằng dây đai răng. Em hốt được mớ đó thì cũng làm cái cnc dây đai gia công mấy cái nhẹ nhẹ cho vui.



Nếu em ko nhầm thì bộ này trong máy in kim Epson loại 9 kim. Thấy hay em thu thập được kha khá. Bạt đồng đỏ, trục mạ ni ken rất trơn.
Bác thèm thì em share chục bộ :mrgreen:



Gặp chuyên gia luôn rồi, hi hi. Cám ơn bác rất nhiều! chờ kết quả bác Mít săn đồng nát thử thế nào, nếu không có xin phiền bác ạ. Săn được trong máy photo kích thước nó to hơn, loại trong máy in khổ A4 cũng hơi bé (kẹt quá làm đỡ cũng được). :mrgreen:



Như cái hình bác matroidem show lên thì khả năng là LQ/X100/300 thì bạc nhựa (rơ dữ lắm), nếu là máy size A3 như LQ/X2070/2170/2180 thì trong đồng ngoài nhựa.
