Diy máy quấn biến thế, opt, rải dây, đếm vòng tự động.

Discussion in 'Linh kiện, dụng cụ DIY' started by hoangphung, 10/9/13.

  1. ManhTuong

    ManhTuong Advanced Member

    Joined:
    20/12/05
    Messages:
    816
    Likes Received:
    9
    Location:
    Biên Hoà-ÐN
    Motor Step nếu gặp loại 6 đầu dây thì cứ nhặt vì loại này dùng chung driver unipolar hoặc bipolar đều được, nếu có sự lựa chọn thì nối tắt các đầu dây rồi vặn cốt, cái nào nặng tay thì lấy.

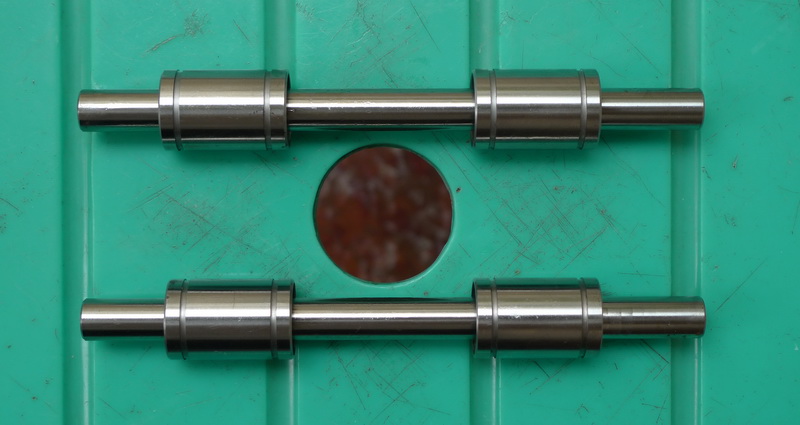

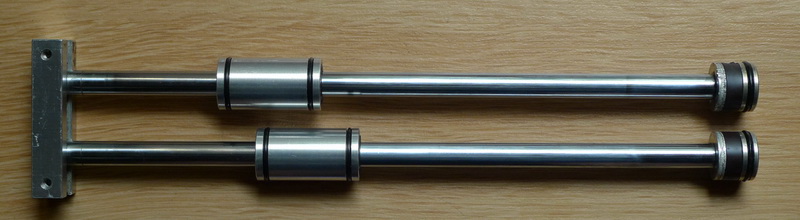

    Nhân việc thấy các bác bàn về trục trượt , nếu gặp mấy bộ xilanh khí bán đồng nát thì cứ mua vì sử dụng được cặp ty và bạc trượt rất ngon đó , giống như hình dưới :
    hoặc tìm được hàng chuyên thì càng tốt. :D


    Attached Files:

  2. lenamit

    lenamit Advanced Member

    Joined:
    1/6/08
    Messages:
    2.444
    Likes Received:
    10
    Location:
    Có nắng , có gió , không có cái đó

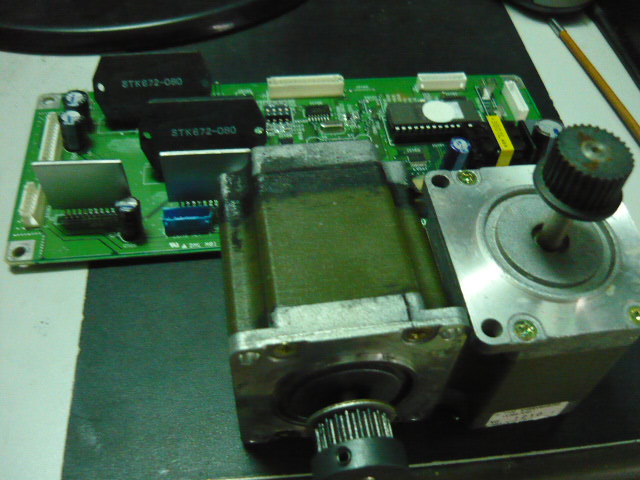

    bác bảo nhặt IC bới thấy có con STK 672-080 2 cái step chân dài rinh về . nếu có sơ đồ đơn giản lắp chạy chơi bác cho xin , chắc ăn hơn xin bác gú gồ


    Attached Files:

  3. mattroidem

    mattroidem Advanced Member

    Joined:
    18/1/07
    Messages:
    918
    Likes Received:
    10

    Attached Files:

  4. minhtriet

    minhtriet Advanced Member

    Joined:
    12/2/08
    Messages:
    4.527
    Likes Received:
    4
    Location:
    Huế
    IC này là xịn quá rồi bác Mít ui, chạy với áp cao , dòng khá cao ( max 3.5A mà chạy tới 2.8A không cần tản nhiệt, trong khi cặp L297/298 e đang dùng chạy có 1.5A mà đã nóng ran rồi). Ngon hơn nữa là có thể set vi bước đến 1/8, mạch lại quá đơn giản.
    Mấy bữa nay e đi đn cũng nhắm nhe mấy e STK này nhưng khó quá, toàn gặp mấy e nhỏ họ SLA lại ko chạy độc lập được.

  5. ManhTuong

    ManhTuong Advanced Member

    Joined:
    20/12/05
    Messages:
    816
    Likes Received:
    9
    Location:
    Biên Hoà-ÐN
    Chúc mừng bác kiếm được hàng tốt, IC này dùng cho con Step đó là dư sức , sơ đồ như bác mattroidem đưa là chạy tốt rồi nếu làm được PCB thì làm riêng cho nó kết hợp thêm con IC 555 tạo xung là chạy ngon lành.Trường hợp không làm được PCB thì có thể tận dụng luôn bo có sẵn tra data cô lập các chân CLK, CWB, ENA rồi hàn dây ra ngoài để điều khiển , nhớ cấp nguồn +5VDC cho chân 6 ( Vcc2 ) Lưu ý là gắn thêm tản nhiệt nhé vì khi set dòng cỡ 2A là nóng rồi

  6. niubai68

    niubai68 Advanced Member

    Joined:
    14/11/08
    Messages:
    1.250
    Likes Received:
    49
    cụ nhặt hay quá.

  7. lenamit

    lenamit Advanced Member

    Joined:
    1/6/08
    Messages:
    2.444
    Likes Received:
    10
    Location:
    Có nắng , có gió , không có cái đó
    Mấy món này bới rác cho rẽ , bới bẫn hết quấn áo :lol: gấu la làng khen " zơ " làm cái quấn dây đon giản bằng cái tay quay bác cho đó :mrgreen:

  8. lenamit

    lenamit Advanced Member

    Joined:
    1/6/08
    Messages:
    2.444
    Likes Received:
    10
    Location:
    Có nắng , có gió , không có cái đó
    Cám ơn bác ,nhờ bác xúi mới biết :mrgreen: món step này mình không rành , phải search học lại thui ,cuối tuần về tìm thêm nhặt chia cho ae chơi cho vui
    chắc lại phải nhờ bác @matroidem vụ pcb , circuit :mrgreen:

  9. niubai68

    niubai68 Advanced Member

    Joined:
    14/11/08
    Messages:
    1.250
    Likes Received:
    49
    nhặt thêm được thì cho em đăng ký.
    làm cái quay thật đơn giản thay cái quay chạy cơm :D vì lâu lâu mới quay 1 cục mà.

    thks

  10. lenamit

    lenamit Advanced Member

    Joined:
    1/6/08
    Messages:
    2.444
    Likes Received:
    10
    Location:
    Có nắng , có gió , không có cái đó
    OK bác , còn 1 mớ solid để dành cho bác tháo linh kiện , hôm nào về gỡi xe ngựa :lol:

  11. tranguyennguyen

    tranguyennguyen Advanced Member

    Joined:
    20/4/11
    Messages:
    3.522
    Likes Received:
    10
    Location:
    Hà Nội
    Em PM cho cụ mãi ko được. Có đặt được bác giúp em 4 con nhé. Bác đặt đi, Tạm ứng và lấy hàng thì để em. Vụ pcb cụ cũng cho tiến hành luôn nhé. Thanks


    Attached Files:

  12. mattroidem

    mattroidem Advanced Member

    Joined:
    18/1/07
    Messages:
    918
    Likes Received:
    10
    Hi hi. Bác cho em dàn bài, để em tập làm văn. Cách mod cho cái tay quay của bác Mít đại ý là thế nào ạ?
    Em thì tính cho máy tính điều khiển nên mới chơi cái món step này.
    Còn lấy step + mạch điều khiển = cho nó quay rồi chỉnh bằng tay thì... mod step thành motor thường mất rồi.

  13. niubai68

    niubai68 Advanced Member

    Joined:
    14/11/08
    Messages:
    1.250
    Likes Received:
    49
    đặt gì mà âm thầm thế nhỉ?

  14. minhtriet

    minhtriet Advanced Member

    Joined:
    12/2/08
    Messages:
    4.527
    Likes Received:
    4
    Location:
    Huế
    Thì ship mấy con STK đó, tìm trong nước khó quá nên đang nhờ ship từ china xem sao :D

  15. lenamit

    lenamit Advanced Member

    Joined:
    1/6/08
    Messages:
    2.444
    Likes Received:
    10
    Location:
    Có nắng , có gió , không có cái đó
    Bác cứ cho nó quay tốt và chỉnh tốc độ dc là OK , nhà chổ làm tùm lum hok lẽ mỗi lần quấn là kết nối ...vi tính :mrgreen: mặt khác step chậm tốc độ nhung không như motor DC chổi than hay mòn chổi ,cổ góp chạy chậm là xìu rồi sai tốc .Bác vẽ tay ủi cho 1 cái mạch nhét con IC step vào 7805 > 555 là ok .

  16. minhtriet

    minhtriet Advanced Member

    Joined:
    12/2/08
    Messages:
    4.527
    Likes Received:
    4
    Location:
    Huế
    Bác Mit nói đúng roài :D, thật ra đi đn mua cái step nhiều khi còn rẻ hơn cái DC!
    Motor DC chạy chậm thì moment nhỏ, muốn dùng được phải chọn loại có giảm tốc và khá mạnh để bảo đảm tốc độ ko giảm nhiều khi chạy, như vậy vừa khó tìm vừa giá cao :D
    Nhiều khi muốn làm cho hoành tráng, hoặc dùng máy tính điều khiển để thành 1 cái "Cnc coil winder", hoặc dùng vi xử lý kết hợp màn hình lcd... nhưng thật ra thao tác không thể nhanh bằng cái máy cơ analog :D
    VD: máy cơ thì khi hoạt động chỉ cần xoay volume chọn cỡ dây, sau đó xoay nút đk tốc độ và... quấn, còn bên kia phải nhấn nhiều nút rồi mới chạy được, mỗi lần đổi cỡ dây phải thao tác từ đầu :p . Dùng máy tính với phần mềm như Match3 có thể lập trình sẵn nhưng tính ra cũng bất tiện.

  17. longpcb

    longpcb Advanced Member

    Joined:
    16/9/08
    Messages:
    2.175
    Likes Received:
    23
    Location:
    Gầm gầm cầu!
    Con IC STK 672-080 này các Bác tìm trong máy Photocopy Ricoh dòng Aficio có. hàng xin luôn! :p

  18. minhtriet

    minhtriet Advanced Member

    Joined:
    12/2/08
    Messages:
    4.527
    Likes Received:
    4
    Location:
    Huế
    Vưỡn biết là thía nhưng tiềm ở đâu bi giờ :( :p

  19. lenamit

    lenamit Advanced Member

    Joined:
    1/6/08
    Messages:
    2.444
    Likes Received:
    10
    Location:
    Có nắng , có gió , không có cái đó
    STK672 330 dùng dc không các bác ?
    các con IC Driver dễ xài cho step bác cho vài cái tên họ driver step m
    chiều đồng nát cân kí , thấy có nhiều mà không biết dùng dc không? đa số dinh liền động cơ tích hợp 1 IC driver

  20. mattroidem

    mattroidem Advanced Member

    Joined:
    18/1/07
    Messages:
    918
    Likes Received:
    10
    Dùng được bác Mít. Dòng 1.8A (không được lớn lắm mà dùng cũng tạm). Trong board xác đi kèm họ 672-xxx thường là dùng được. Thấy 672-210, 672-220 thì không mua còn mấy dòng khác cứ lụm đại khả năng dùng được rất cao, lụm luôn cả board trong đó còn nhiều linh kiện cũng hay.
    Board 080 của bác để em vẽ đại, xong em gửi bác.

  21. GOHOME

    GOHOME Advanced Member

    Joined:
    28/4/11
    Messages:
    1.443
    Likes Received:
    30

    Attached Files:

  22. tranguyennguyen

    tranguyennguyen Advanced Member

    Joined:
    20/4/11
    Messages:
    3.522
    Likes Received:
    10
    Location:
    Hà Nội
  23. ManhTuong

    ManhTuong Advanced Member

    Joined:
    20/12/05
    Messages:
    816
    Likes Received:
    9
    Location:
    Biên Hoà-ÐN
  24. GOHOME

    GOHOME Advanced Member

    Joined:
    28/4/11
    Messages:
    1.443
    Likes Received:
    30

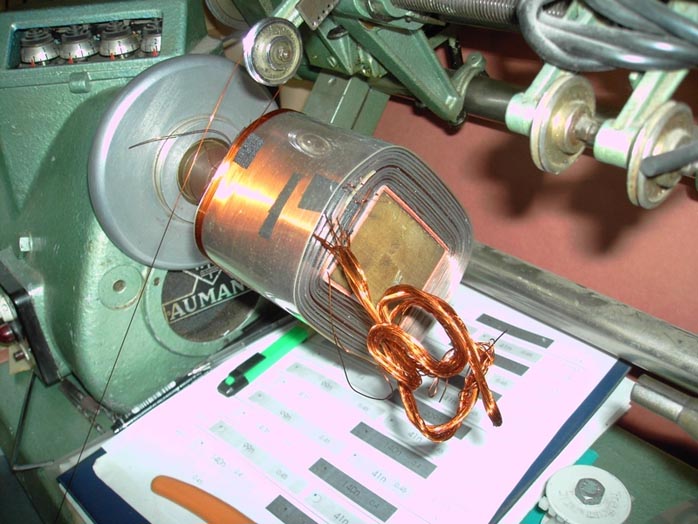

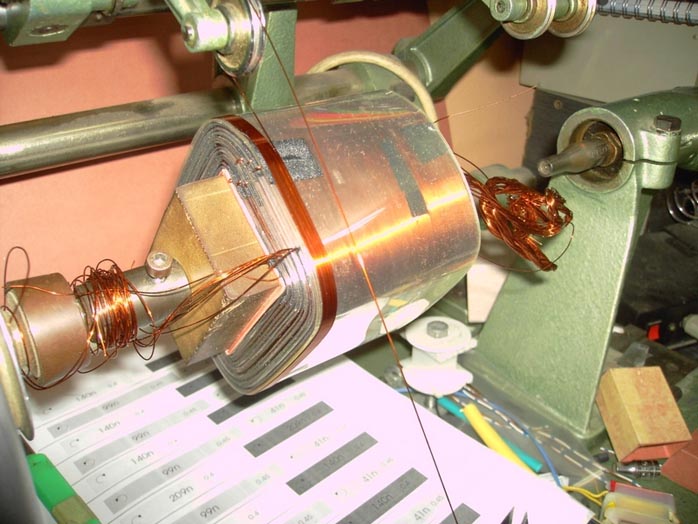

    Máy này hiệu Aumann , em thấy phần kẹp dây đầu cuối càng gần lỏi quấn rải càng chính xác , tính copy phần này của Aumann nó tăng giảm khoảng cách được .

  25. minhtriet

    minhtriet Advanced Member

    Joined:
    12/2/08
    Messages:
    4.527
    Likes Received:
    4
    Location:
    Huế
    Phần buli kẹp dây càng gần bobin thì việc rải dây sẽ chính xác hơn với điều kiện hệ thống cơ khí phải chính xác :D, lúc đó do dây căng nên sai số trượt cho phép nhỏ hơn.
    VD khi quấn dây mà tay giữ dây đặt càng xa thì càng dễ rải và ngược lại, vì lúc đó do lực căng dây có độ đàn hồi nhất định nên việc dây rải sang vị trí mới cho phép độ sai số lớn hơn.
    Gởi các bác clip quấn tay theo nguyên lý này, đẹp ko thua gì máy :p
