    Quấn tay mà đẹp quá anh ơi, được cái này yên tâm phần nguồn .

  2. lynhan159

    lynhan159 Advanced Member

    Joined:
    16/10/07
    Messages:
    3.017
    Likes Received:
    5
    Location:
    Phú Nhuận Bang, Sài Gòn
    trượt rã máy cn có ổ bi khá tiện và cực chuẩn. thân


    Attached Files:

  3. mattroidem

    mattroidem Advanced Member

    Joined:
    18/1/07
    Messages:
    918
    Likes Received:
    10
    Cái này thì quá xá tuyệt. Để làm CNC chuẩn hơn, làm quấn dây hơi uổng. :mrgreen:

  4. khangdep

    khangdep Advanced Member

    Joined:
    22/10/08
    Messages:
    729
    Likes Received:
    3
    Location:
    Internet
    Hôm qua đi đồng nát nhặt được mấy thứ các cụ ạ

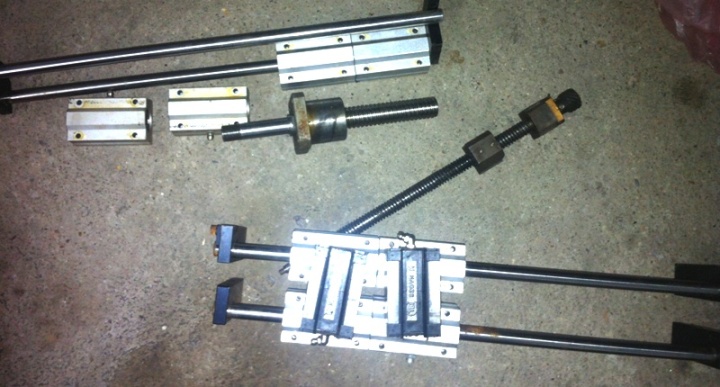

    Ray vuông và visme bi hạng nặng


    Ray trượt tròn và visme thường

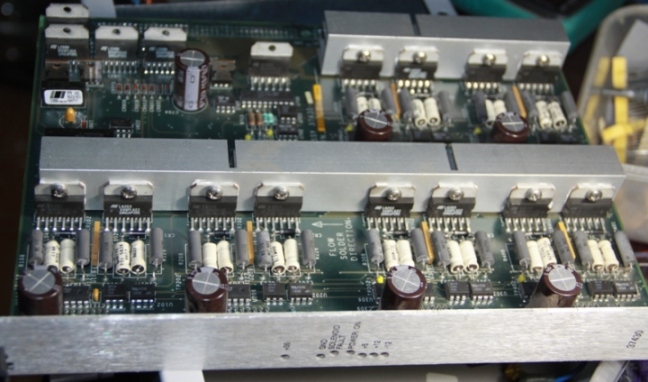

    Cái mạch này điều khiển được 11 cái motor bước (L6203 thì dòng được 3,5A/phase) nhưng chưa mò được in/out :(


    Chuẩn bị cho dự án nhớn thôi :mrgreen:


    Attached Files:

  5. khangdep

    khangdep Advanced Member

    Joined:
    22/10/08
    Messages:
    729
    Likes Received:
    3
    Location:
    Internet
    Để làm CNC thì phải dùng hệ trượt có 4 rãnh bi mới chuẩn và chịu được tải nặng. 2 rãnh như trên (em đoán ray bản 12mm) thì chỉ chịu tải nhẹ và dẫn hướng là chính thôi. :mrgreen:

  6. garbolino

    garbolino Advanced Member

    Joined:
    28/3/07
    Messages:
    6.862
    Likes Received:
    11
    Location:
    ZVL Skalica

    Cái này làm ngăn kéo bàn hoặc tủ là đúng bài :lol:

  7. mattroidem

    mattroidem Advanced Member

    Joined:
    18/1/07
    Messages:
    918
    Likes Received:
    10
    Lạy các cụ. Săn gì mà hay thế. Tiều phu trên núi nhìn chỉ muốn... cướp. Săn có lụm giúp em với nhé cụ "khangdep", Mục đích làm CNC mini, tải nhẹ, kích thước tầm khổ A3. Cám ơn cụ!

  8. ssass

    ssass Advanced Member

    Joined:
    12/8/07
    Messages:
    4.557
    Likes Received:
    94
    chơi ray trượt vuông là quá chuẩn . Vít me mà không có gối thì chế cực lắm , ngoài ra phải tìm khớp nối mềm cho motor và vít me .

  9. hoangduy2012

    hoangduy2012 Approved Member

    Joined:
    28/4/12
    Messages:
    33
    Likes Received:
    0
    Em quấn cả ngày chưa xong 1 cục opt ,vào đây thấy các bác làm món này mà thèm quá,cũng tính làm một cái bằng động cơ dc diều tốc ,Ic số với phần mềm thì vượt quá tầm hiểu biết của em :lol:

  10. ManhTuong

    ManhTuong Advanced Member

    Joined:
    20/12/05
    Messages:
    816
    Likes Received:
    9
    Location:
    Biên Hoà-ÐN

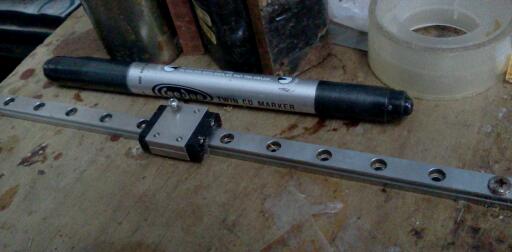

    Nếu không kiếm được ray vuông thì dùng trượt tròn theo cách này em thấy cũng chuẩn !


    Attached Files:

  11. minhtriet

    minhtriet Advanced Member

    Joined:
    12/2/08
    Messages:
    4.527
    Likes Received:
    4
    Location:
    Huế
    Bác làm đẹp thật.

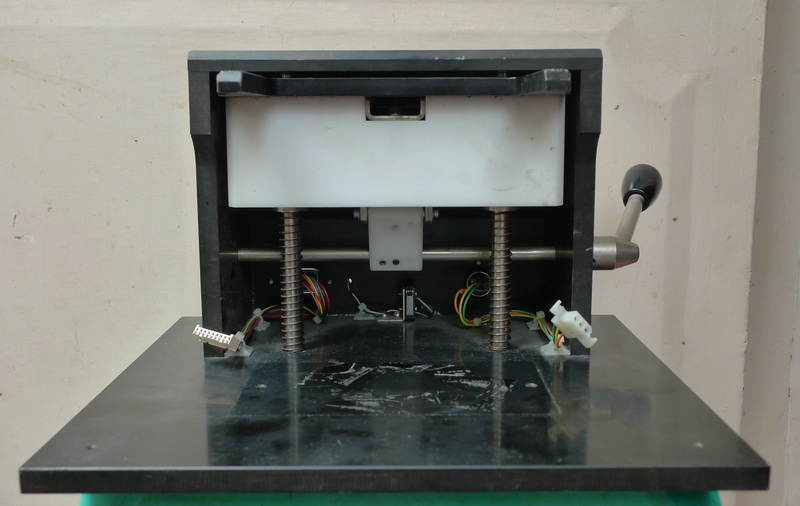

    Bộ khung trục z này bác làm bằng phíp thủy tinh?

  12. ManhTuong

    ManhTuong Advanced Member

    Joined:
    20/12/05
    Messages:
    816
    Likes Received:
    9
    Location:
    Biên Hoà-ÐN
    Là phíp nhưng không phải loại có sợi thuỷ tinh, em ngán loại đó lắm rồi..........ngứa lắm !

  13. nguyensyanhduy

    nguyensyanhduy Advanced Member

    Joined:
    5/10/09
    Messages:
    916
    Likes Received:
    44
    Location:
    BH-ĐN
    Loại này là abs có màu vàng nửa đó anh tường

  14. binhdinhquetoi

    binhdinhquetoi Advanced Member

    Joined:
    17/12/10
    Messages:
    250
    Likes Received:
    0
    Location:
    Vĩnh Thạnh-Bình Định
    trượt rã máy cn có ổ bi khá tiện và cực chuẩn. thân[/quote][/quote][/quote]

    CHÀ ĐÚNG CÁI BẤY LÂU TÌM. BÁC CÒN CÁI NÀO KHÔNG ĐỂ CHO EM 1 CÁI VỚI. ĐAN CẦN ĐỂ LÀM 1 DỰ ÁN KHÁC :)

  15. ManhTuong

    ManhTuong Advanced Member

    Joined:
    20/12/05
    Messages:
    816
    Likes Received:
    9
    Location:
    Biên Hoà-ÐN
    Đúng rồi có màu vàng nữa, hai lọai nay cùng họ với nhau, mạt phay ra có mùi chua chua . :mrgreen:

  16. ManhTuong

    ManhTuong Advanced Member

    Joined:
    20/12/05
    Messages:
    816
    Likes Received:
    9
    Location:
    Biên Hoà-ÐN

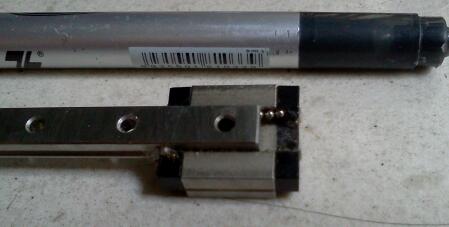

    Ray trượt dạng này em cũng có một mớ mới tinh của MISUMI nhưng hơi ngắn, loại này thanh trượt bản 9mm


    Attached Files:

  17. binhdinhquetoi

    binhdinhquetoi Advanced Member

    Joined:
    17/12/10
    Messages:
    250
    Likes Received:
    0
    Location:
    Vĩnh Thạnh-Bình Định
    Ray trượt dạng này em cũng có một mớ mới tinh của MISUMI nhưng hơi ngắn, loại này thanh trượt bản 9mm[/quote]

    trời ơi nhiều thế. bác để lại cho em 1 bộ được không

  18. minhtriet

    minhtriet Advanced Member

    Joined:
    12/2/08
    Messages:
    4.527
    Likes Received:
    4
    Location:
    Huế
    Loại nhựa này có bị biến dạng theo thời gian không bác?
    Ngoài e chỉ có phíp bakelit (loại mà khi cưa có mùi da trâu đó :D), nhưng e thấy dùng 1 thời gian cũng bị cong vênh.

  19. ManhTuong

    ManhTuong Advanced Member

    Joined:
    20/12/05
    Messages:
    816
    Likes Received:
    9
    Location:
    Biên Hoà-ÐN
    Mấy miếng này gỡ từ thiết bị tess bo của hãng Sanyo ( em đoán thế ) chắc là cũng có từ nhiều năm rồi, hiện thấy vẫn rất phẳng nên cứ dùng thôi.


    Attached Files:

    • Tess.jpg
      File size:
      106,3 KB
      Views:
      235
  20. binhdinhquetoi

    binhdinhquetoi Advanced Member

    Joined:
    17/12/10
    Messages:
    250
    Likes Received:
    0
    Location:
    Vĩnh Thạnh-Bình Định
    Bác ManhTuong ơi !!!!!!!!!!!!!!!!!!

  21. khangdep

    khangdep Advanced Member

    Joined:
    22/10/08
    Messages:
    729
    Likes Received:
    3
    Location:
    Internet

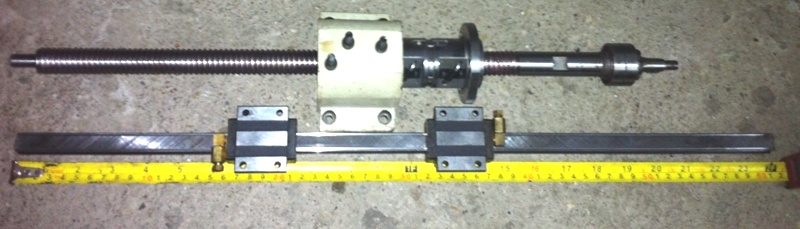

    Hôm trước em cũng gom được 1 ít nhưng anh em qua nhặt hết rồi. Giờ còn có 2 bộ (4 ray 8 block). Ray THK bản 15mm 4 rãnh bi.
    [​IMG]

  22. binhdinhquetoi

    binhdinhquetoi Advanced Member

    Joined:
    17/12/10
    Messages:
    250
    Likes Received:
    0
    Location:
    Vĩnh Thạnh-Bình Định
    để cho em một bộ được không bác

  23. ManhTuong

    ManhTuong Advanced Member

    Joined:
    20/12/05
    Messages:
    816
    Likes Received:
    9
    Location:
    Biên Hoà-ÐN
    Vì đang có dự án làm cái CNC siêu mini nên mới mua mấy thanh đó để làm vì vậy cũng không có dư, bạn thông cảm nhé.

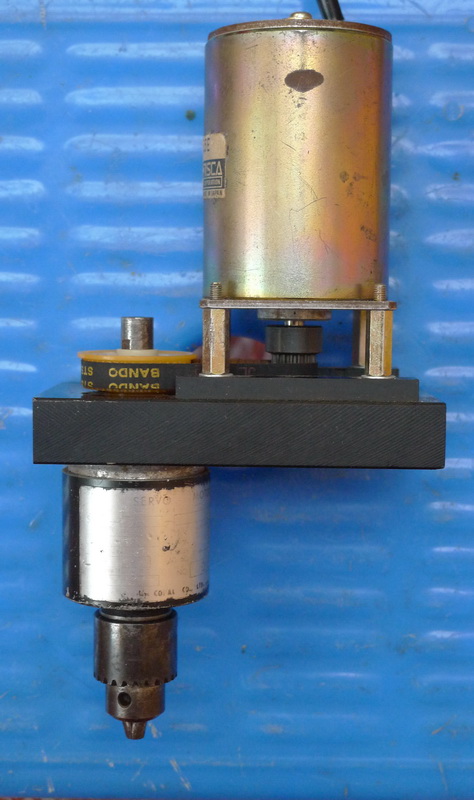

    Tiện đây khoe với các bác cái khoan mini mới chế từ đồ ve chai đây,chưa làm bộ trượt. :D


    Attached Files:

  24. ManhTuong

    ManhTuong Advanced Member

    Joined:
    20/12/05
    Messages:
    816
    Likes Received:
    9
    Location:
    Biên Hoà-ÐN

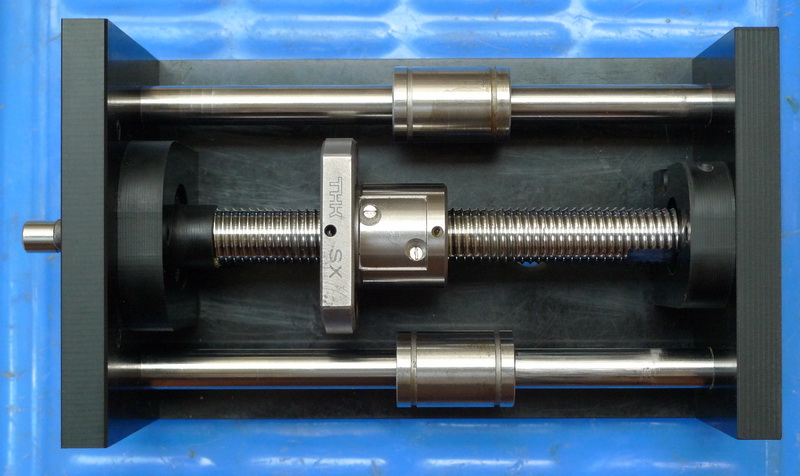

    Mấy bộ này chế cho trục Z thì ngon lắm. :D

  25. nguyensyanhduy

    nguyensyanhduy Advanced Member

    Joined:
    5/10/09
    Messages:
    916
    Likes Received:
    44
    Location:
    BH-ĐN
    Loại abs này anh ghé tam hiệp tiệm bà bác bán kg đó anh
