Diy máy quấn biến thế, opt, rải dây, đếm vòng tự động.

Ông này là ông vua dự án, bác tha hồ chờ



@dungphuong79: Em thì k dám tin cái ảnh em post là bộ phận rải dây. Nếu đúng là nó, em like lắm.
Tội nghiệp, ngoài này k có bác nào yêu món rải dây như mấy bác phương xa nên em đành ngồi ngắm...hàng của mấy bác. Máy quấn của em chỉ dừng lại ở mức bán tự động(30 vòng/phút - đủ để mắt em kiểm soát được lớp lang), tức là quấn thì xài điện, còn rải dây thì xài...cơm. Em kê dây lên thanh ngang, sau đó rê tay theo máy quấn. Nếu căn bô-bin thật chuẩn, thả hai tay thì cũng tự rải được đôi ba chục vòng. Sướng phết! Hi hi..



Em nghĩ hình bác post là bộ căng dây vì em thấy giống giống với các hình trước của bác Minhtriet.
@niubai: vậy mà em tưởng biệt danh của em chỉ có GVTeam biết thôi chớ.



Bác tuanhung1433 giữ vững niềm tin nhé .



Hi All
Có bạn nào hoàn thành dự án rồi, có thể làm thêm và bán cho mình một bộ hoàn chỉnh với (điện lập trình mình ko biết gì)
yêu cầu:
- máy chắc chắn, hoạt động tốt, không lỗi gì, không hoạt động chập chờn lúc được lúc không (kể cả phần chương trình)
- dải được các cỡ dây khác nhau (càng to càng tốt) nhưng tối thiểu phải được dây 2mm.
ai có liên hệ mình nhé: 0967107979 (hàng mới cũ được hết, càng rẻ càng tốt)



Em đã có đủ motor step - tất cả các loại tháo từ trong máy photocoppy ra, ray trượt, bánh răng, dây đai. Nhưng chưa kiếm được các mạch điều khiển cho bọn motor. Có bác nào đã hoàn thành hướng dẫn em với ạ.
Hiện tại mới chỉ cho nó chạy qua con moto thường thôi (lạoi có 2 đầu dây), nhưng tốc độ nhanh quá không biết giảm tốc độ theo cách nào ạ.

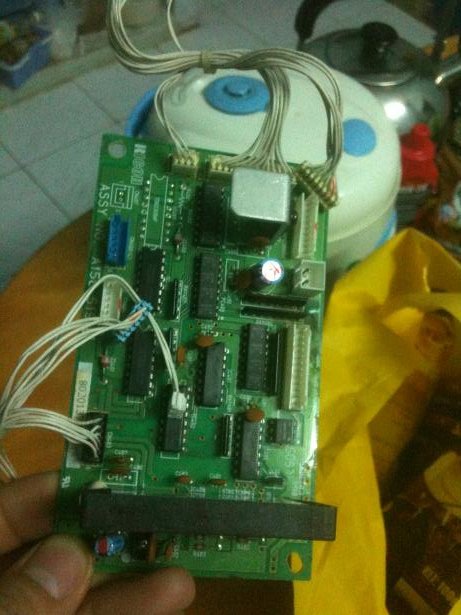

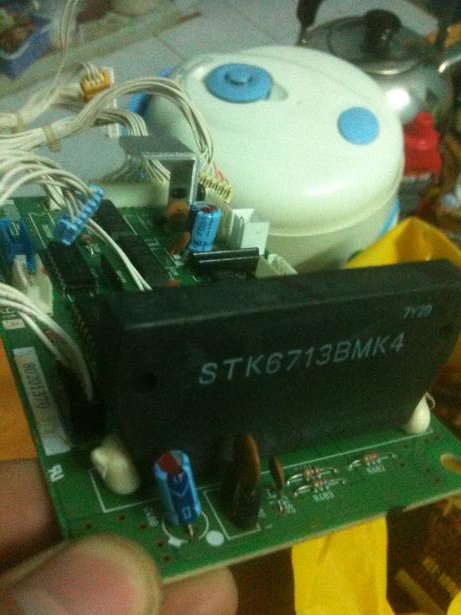

Các bác cho em hỏi mạch này có dùng để điều khiển mô tơ bước trong máy photo được không ạ?



Con driver này trong máy photo dùng để đk motor bước mà bác , tuy nhiên can thiệp để cho motor chạy được thì cũng khó vì con này mới chỉ là phần công suất thôi.
Bác chịu khó tìm mấy con STK họ 672 có số đuôi kèm theo như 010 ,050,070,080,400,410,600 là dạng tích hợp nên dùng được liền.



Mấy hôm trước em có ghé qua bác hoangphung và chứng kiến máy quấn của bác hoạt động, rất đơn giản và hiệu quả.
Thật khâm phục bác chủ, nhất là khi bác tự mày mò khi làm dự án này.

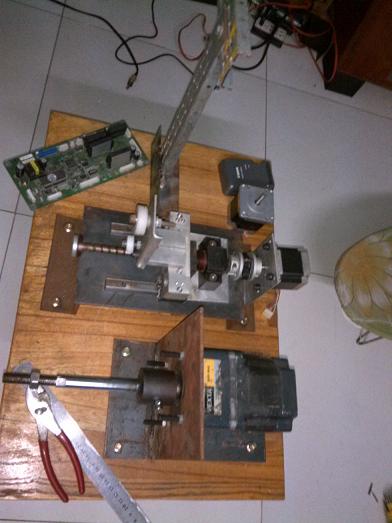

Topic chìm quá, em show hàng đứa con ấp ủ mãi mà chưa chịu ra đời của em



Bác kiếm được Step có hộp giảm tốc làm trục chính là ngon rồi, nếu hộp số tỷ lệ 5:1 là OK nữa, cũng đang dựng thêm 1 con mini cũng dùng step nhưng không có hộp giảm tốc nên phải dùng dây curoa và puly .

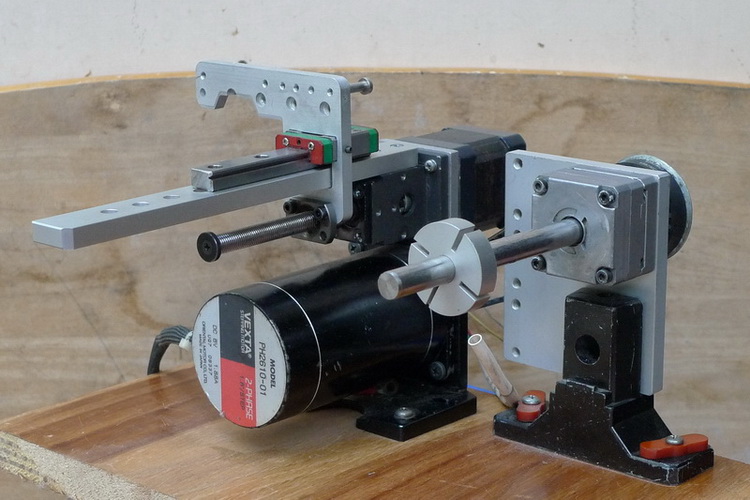

Con mini của em đây :



Bác Mạnh Tường làm đẹp thật.
E cũng đang lăn tăn chuẩn bị nâng cấp cho cái máy quấn, hiện tại phần điều khiển thuần là analog cho nên khá rườm rà, đang tính chuyển qua dùng vxl cho nó đơn giản bớt nhưng cũng chưa biết theo hướng nào



Toàn là đồ ze chai gặp gì làm đó thôi bác ơi ! em cũng đang bí ở phần VXL .



có bác nào có phần rải dây rễ ắp lên cho a e học hỏi với ah ,giờ em còn đàng thiếu phần rải dây lên đành rải bằng tay thôi ,máy chạy bằng mô tơ giảm tốc lên thật là tiện ,và sẽ nhàn hơn khi có rải tự động các bác ah



Em thấy có cái này hay quá các bác ạ
https://www.youtube.com/watch?v=KRNljBm8c2E

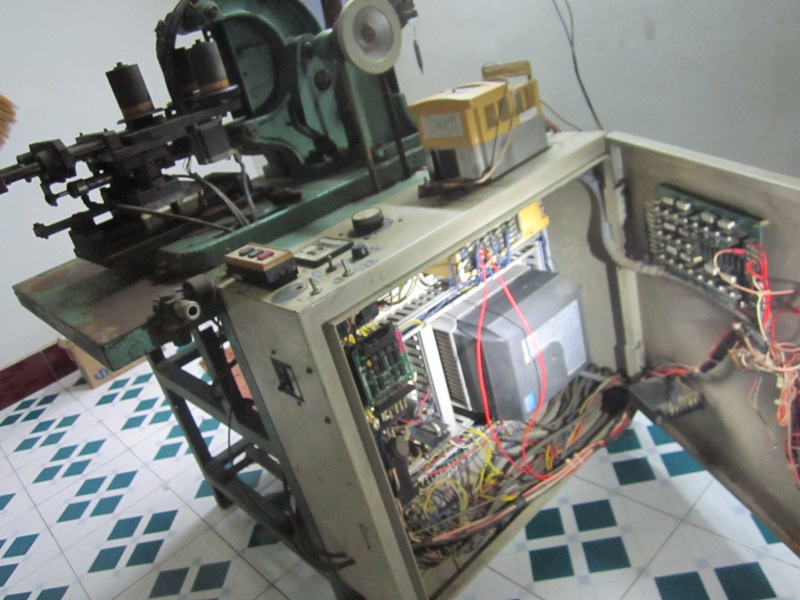

Hôm nay em đem máy quấn tranformer xuyến về , máy nặng khoãng 300Kg .

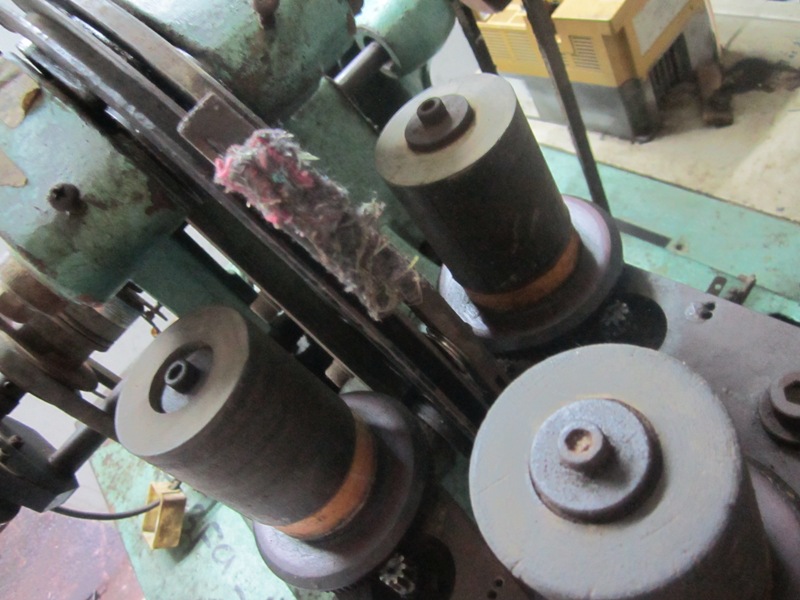

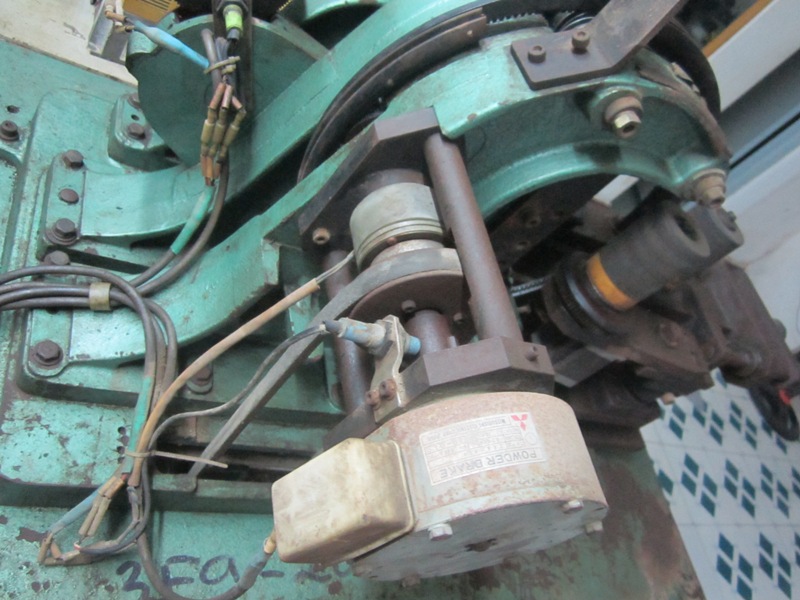

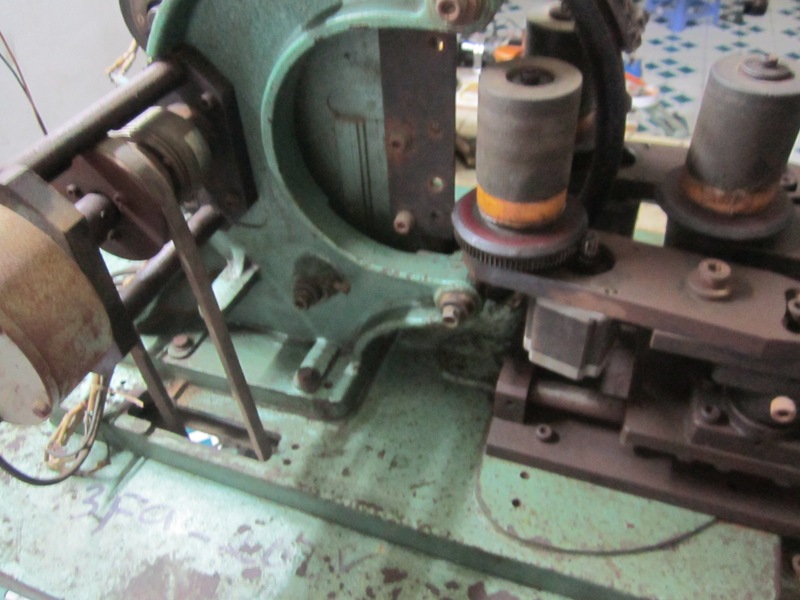

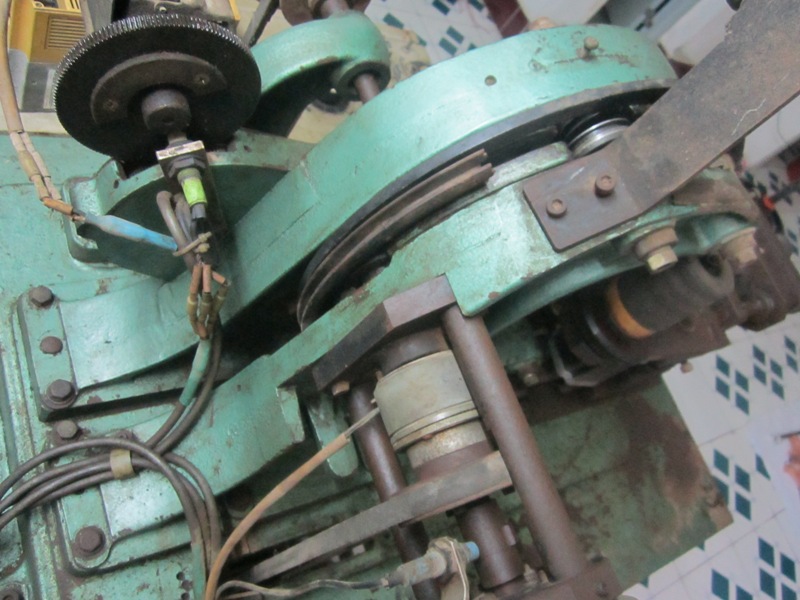

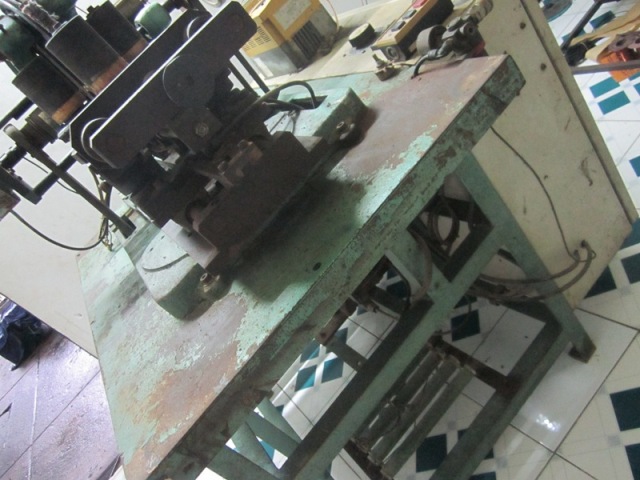

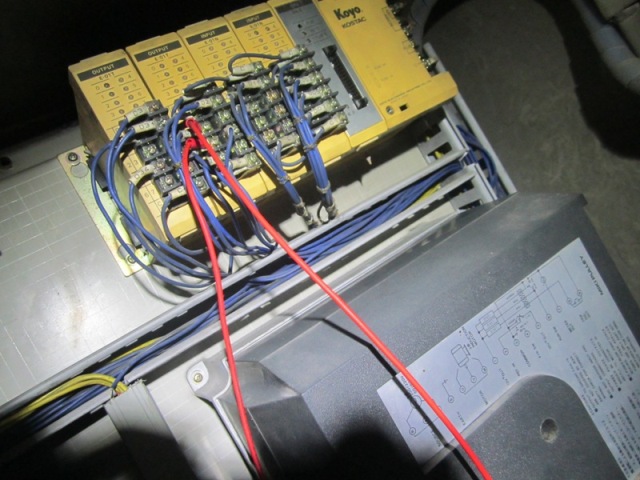

vài hình ảnh gửi đến các Bác .



............................................................................................



........................................................................................

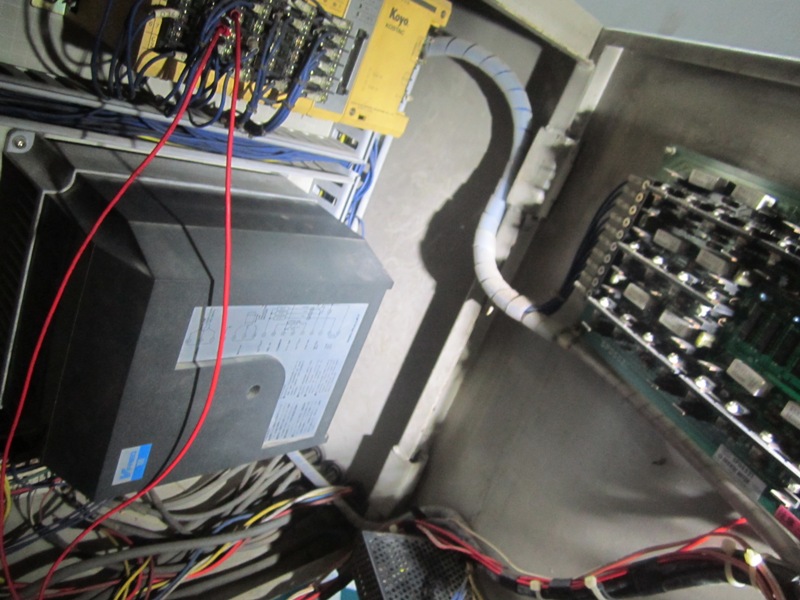

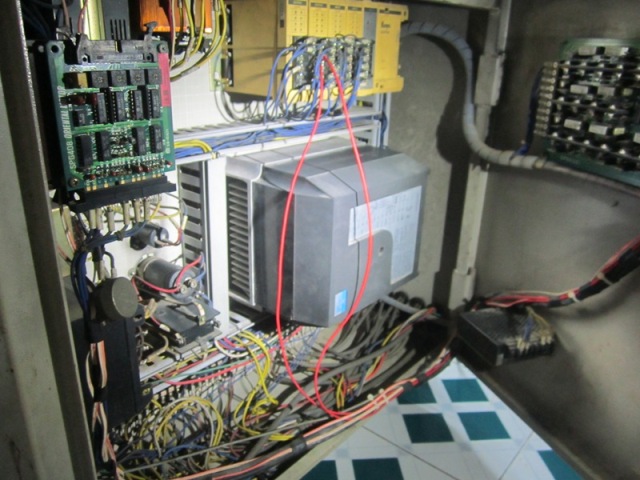

Úi trời ! kiếm ở đâu ra hay vậy, hoạt động còn Oke không ? thấy cái tủ điện của nó nhiều thứ quá hả . Dùng PLC để điều khiển phải không ? động cơ trục chính hình như dùng biến tần , xoay lỏi dùng step thì phải. Để mai rảnh chạy lên coi thử, chắc phải kiếm vài cái lõi để thử he !



Khủng quá bác ơi. Chúc mừng bác.
Mạch điều khiển này muốn chinh phục cũng mất khá nhiều thời gian và kinh phí. Bái phục lòng đam mê của bác.



Máy này có " độ " lại 1 chút phần điện , hiện tại phần căng dây ( điện tử ) có vấn đề , ngoài ra các chức năng còn lại vẩn hoạt động bình thường .



Quá khủng hoảng, nhìn phê phê.



Phần căng dây thời trước phải dùng đến điện tử thì phức tạp qá
Chế lại theo thế hệ mới đi cho gọn



Chào bác.
Thấy bác nói nghe hoành tráng quá. Bác có thể giúp em 2 cái này không? Em chưa hình dung lắm.
- Mua encoder chuyên dung ở đâu, nói sao cho họ biến bán đúng loại và IC giải mã tín hiệu Encoder tên là gì ?
- Mạch nhân tần số là mạch sao, em không biết, Bác có sơ đồ mạch nhân tần số không cho em với
Máy quấn của bác đẹp quá, Nó chạy hoàn hảo chưa, có thể cho em xem 1 bữa không bác. Em thích làm máy quấn này, mà trình độ có hạn, nên ấp ủ hoài mà không ra được.
Cám ơn bác trước nhé



Ý kiến của bác hay.
Em theo topic của các bác, em thấy lý thú cho đề tài. Mong các bác tiếp tục, để quàng thành trọn dẹn và có thể úp lên Dzô tút cho Tây nó lé mắt chơi
