Diy máy quấn biến thế, opt, rải dây, đếm vòng tự động.

e có ý này xem các bác thấy có được không nhé , dùng hai con lm 317 để điều chỉnh điện áp cho mo tơ quấn và dải dây ,mô tơ quấn dây dùng loại 24 v có giảm tốc để điều chỉnh chạy nhanh và chậm ,các bác thấy sao



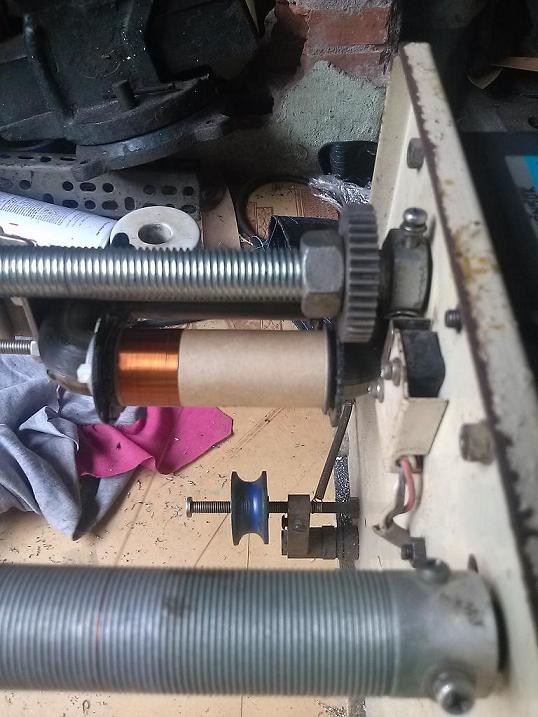

Để điều chỉnh tốc độ nhanh chậm cho motor DC bằng biện pháp điều chỉnh điện áp ( nếu hiểu theo đúng ý của bác ) là được, tuy nhiên khi có tải thì tốc độ sẽ không ổn định. Trước đây cũng có dùng cách này để điều khiển motor rải dây nhưng bây giờ chuyển qua dùng motor step rồi.
Nếu muốn dùng motor DC thì bác nghiên cứu thử mạch này chắc sẽ tốt hơn là dùng LM317.



Em nghĩ 3 con phét mà kéo, con 7812 chết ngắt. Sao kg tháo bỏ con 7812 ra nối tắt cho đơn giản hả anh. Tối nghĩ của em.
Anh có thể tư vấn làm máy quấn giống anh đuợc không

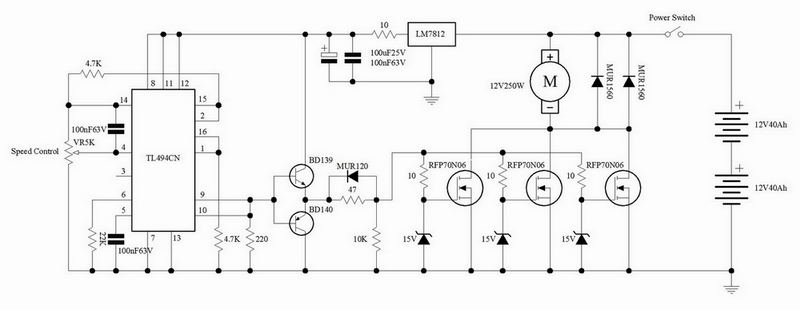

7812 ở đây chỉ là nguồn nuôi TL494 + kích dẫn bảo hòa mấy con fet thôi ạ



7812 ở đây chỉ là nguồn nuôi TL494 + kích dẫn bảo hòa mấy con fet thôi ạ[/quote]

Thanh kiều , em nhìn và cmnt trên sờ mắt phôn. cái hình nó pức.
Cám ơn sự giải đáp.



Các bác cho em hỏi ké topic này.

Hiệu điện thế đốt tim cho đèn 2A3 là 2.5V
Biến thế của em đầu ra là 3.6V.

Vậy các bác cho em hỏi làm cách nào để hạ áp này từ 3.6V xuống 2.5V?

Cảm ơn các bác nhiều



Chào anh.
Mạch của anh, em không hiểu là khi muốn cho moto DC nó quay ngược lại, mình làm sao anh nhỉ. Anh Mod giúp em với



Đây chỉ là cái driver control tốc độ còn muốn đổi chiều thì có 2 phương án
1. Sài mạch cầu H
2. làm cái công tắt cơ đổi chiều áp vào động cơ



Phưong án 1 bất khả thi với em. Vì tra gu gồ ra cái mạch nguời ta nói là cầu H, em nhìn vào chả hiểu gì huhu.
Phuơng án 2 như anh nói, em tuởng tuợng thế náy.
Lây hai đầu: một đầu trên 3 con fet và một đầu có điện truớc con ic lm317 gắn hai dây này vào ổ cắm. Chờ đo.
Ròi lấy hai dây moto hàn vào phích cắm.
Như vậy cắm phích cắm vào ổ. Bật điện lên, vặn cho chạy, nếu
No chạy đúng chiều thì để im chạy. Rồi muốn quay nguợc, rút phích lật mặt phích một cái, cắm lại vặn cho chạy tiếp là quay nguợc lại đúng không bác
Em hơi cùi, nhưng cố gắng, bác giải thích thêm nhé. Kiểu em khả thi không



e dùng lm 317 chạy thử rồi ,rất là tốt mà ,điện áp thay đổi không đáng kể tí nào cả ,chính vì sợ thay đổi thì e mới dùng lm để ổn định điện áp mà



Các bác cho hỏi, cái trục quấn màu xanh này ở đâu có bán ?



Em cũng đang tính DIY 1 cái mấy quấn biến áp cho đỡ vất mà chưa biết như nào, có gì các bác chỉ giáo em với nhé, thanks ạ!

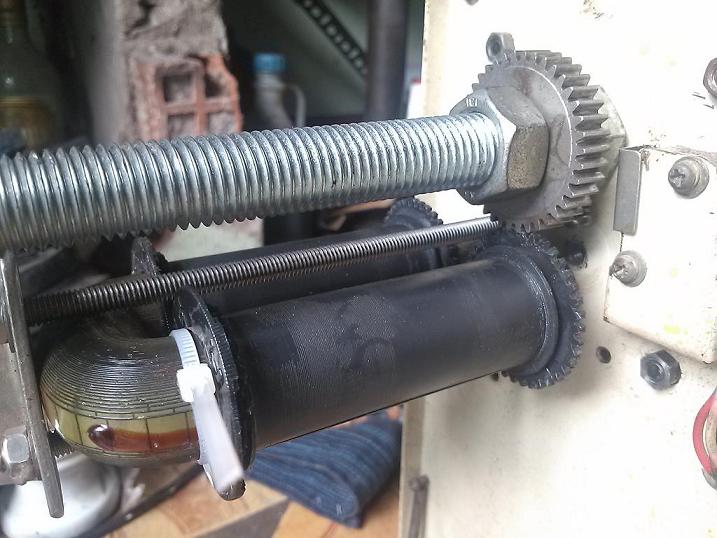

nay em lại độ chút xíu quấn opt R-core, rất đơn giản...



Bác chốt 1 đầu bằng cái dây rút em thấy chưa ổn, bác chế cái càng cua em nghĩ sẽ tốt hơn nhiếu.
Em rất thích âm thanh của OPT dùng R-core (cả SE lẫn PP)



em có 1 cặp thôi nên chơi dã chiến tí... quấn sắp lớp ngon lành bác à..

em cũng thấy R-core có Bmax cao.. chất âm thì em chưa thử. Bác dùng cho SE bác phải cắt lõi ra à?



Đời quay tay của em lên hương từ đây

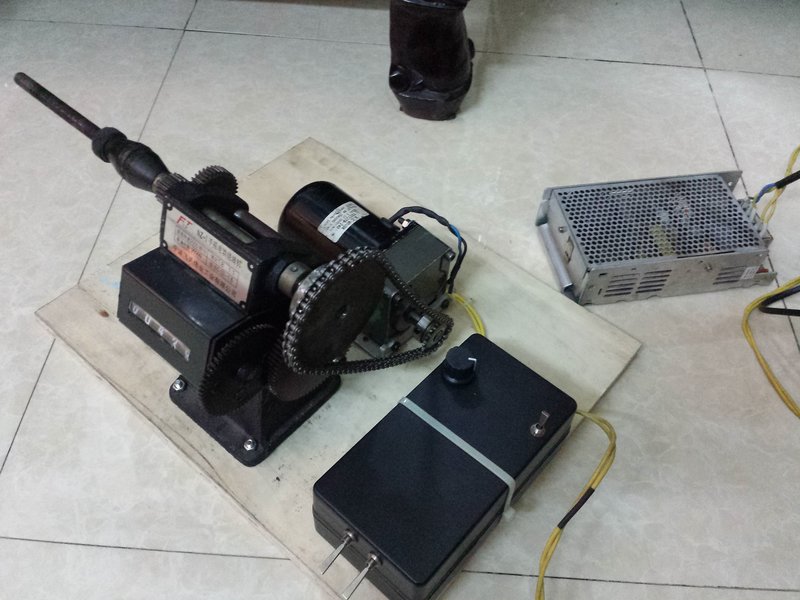

Động cơ chắc kéo nổi dây 3-4 ly, có điều tốc từ 6s/vòng đến 60 vòng/s :lol: , có đảo chiều ngược xuôi, có thể can thiệp quay bằng tay tiện bề lót giấy ra dây, có nút tinh chỉnh theo ý muốn ..... nói chung trên cả mong đợi :



Cụ này làm đẹp quá hix hix hôm nào ghé nhà cụ cho quấn nhờ cặp OPT nha



Em chỉ có phá chứ làm được cái gì :lol: . Đây là cụ Popu làm giúp em, em chỉ phụ khoan được 2 cái lỗ trên hộp nhựa, bắt 2 con vít, dọn đồ và chém gió ....
Cụ cần máy thì bê về mà quay, máy rất gọn nên tiện di chuyển, cất giữ



Cảm ơn cụ trước hôm nào rảnh rổi ghé nhà cụ quay opt luôn sẳn tiện xin cụ cặp tụ luôn nà



các bác cho em hỏi đây là biến áp gì vậy ạ



Em chưa hiểu với BA c-core thì lõi fe nó có hai trục hai bên cần quấn, trong lúc fe quay tròn, làm sao để xỏ dây đồng vào giữa 2 thanh fe của BA c-core ???

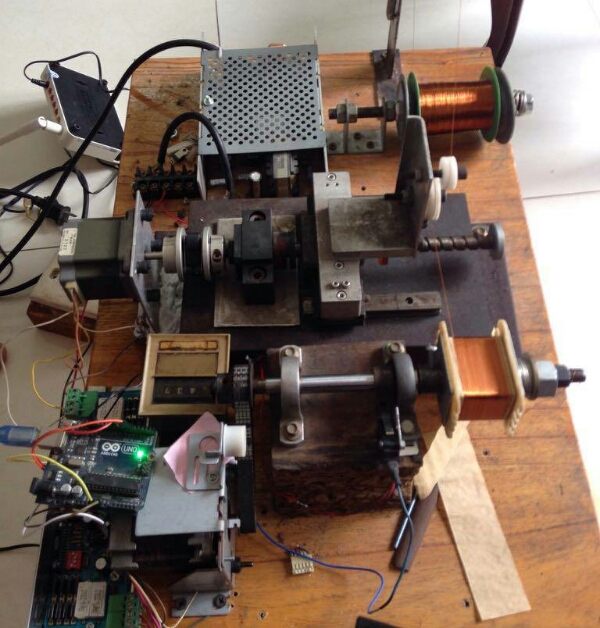

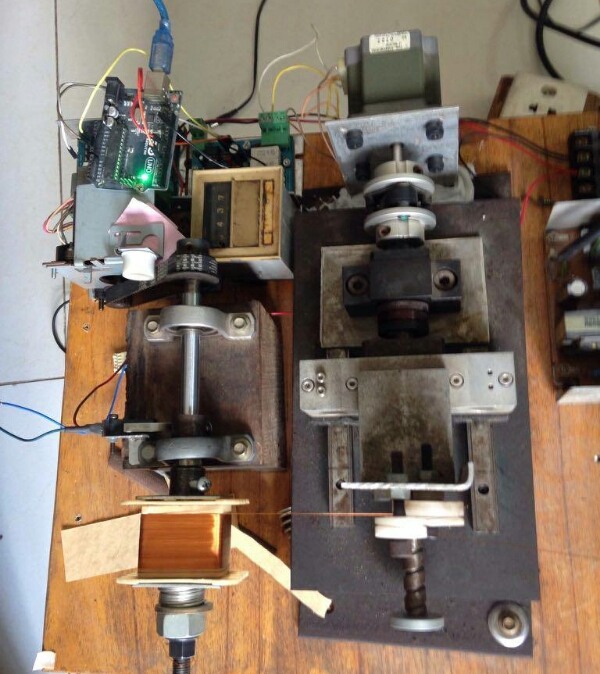

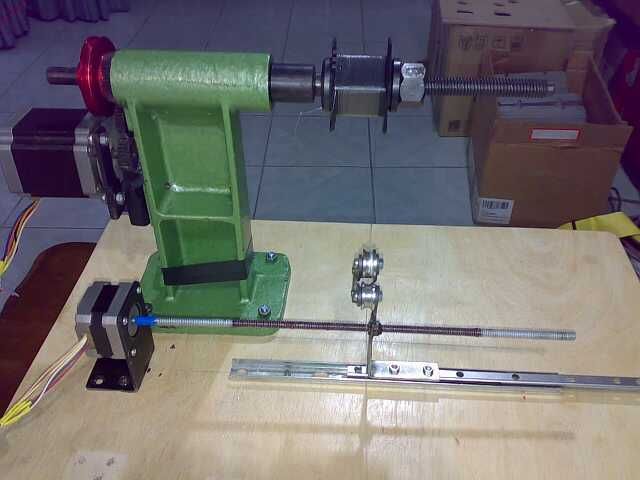

Dự án 5 năm của em cũng hoàn thành, quấn và rãi dây dùng động cơ bước và điều khiển bằng arduino.



xu hướng thời đại mới.. máy quấn có wifi. intecnet.,,

chúc mừng bác.



Em có cái motor giống bác. Mà nó những 5-6 dây. Đấu dây nào để motor chạy vậy bác



Cái công tắc đó em có nhiều lắm. Mà loại của nhật cơ
