Diy máy quấn biến thế, opt, rải dây, đếm vòng tự động.

Chúc buồn bác...chuẩn bị...bị đòi lại cái máy đo...



Em chuyển qua đo bằng occilocop rồi bác. Ngoài teflon ra cũng chẳng có gì hơn nữa để mà đo. He he.

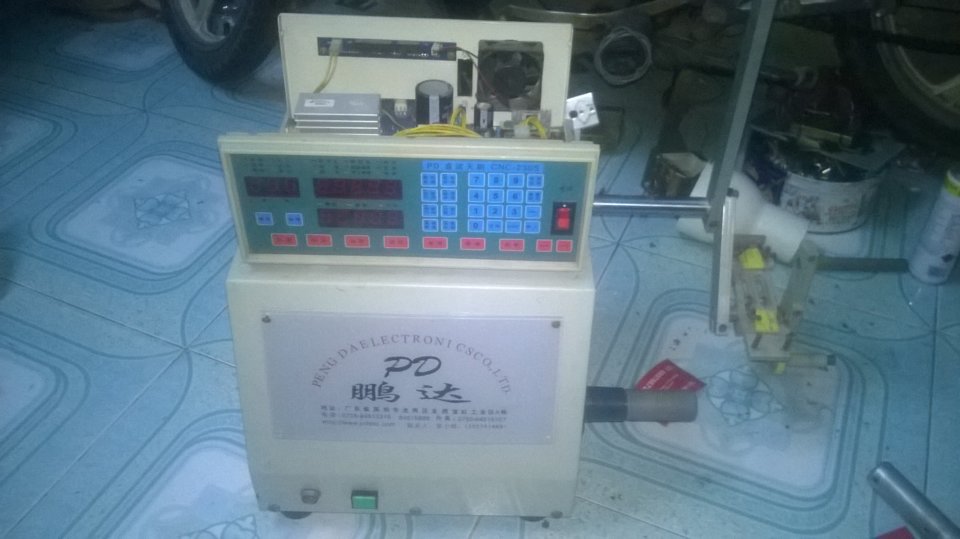

mới ve chai dc thứ này.đời em bớt khổ.



Chạy ngon không hùng ơi. Nhìn đã thiệt.



hen qua.chay binh thuong.quan phai noi la suong .chi ngoi uong tra cho ra day thoi bac phung.



Bác có share dự án không? để anh em học hỏi ạ!



Em không rành lập trình nên máy chưa hoàn thiện lắm bác ạ, cũng khó phổ biến được.



Máy quấn dây.ko có trục rải dây ve nhiều mấy bác ơi.
Bác nào cần alo cho e. Giá hạt dẻ
0388778898



Xem chủ đề này của bác @hoangphung từ năm 2013, đến nay đã gần chục năm mới bắt đầu thử làm theo dạng mô hình ở mức đơn giản nhất.

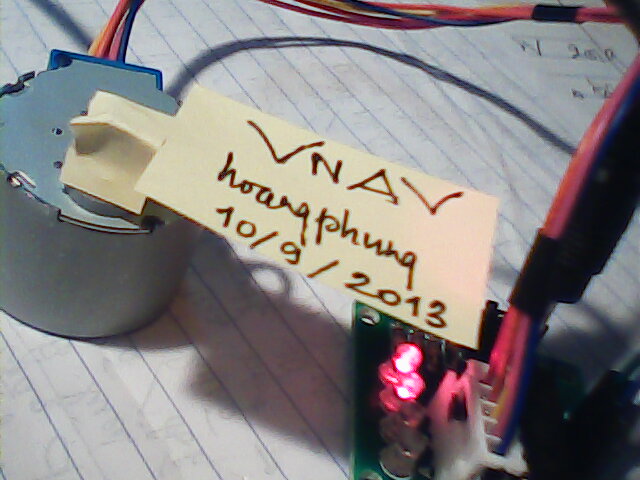

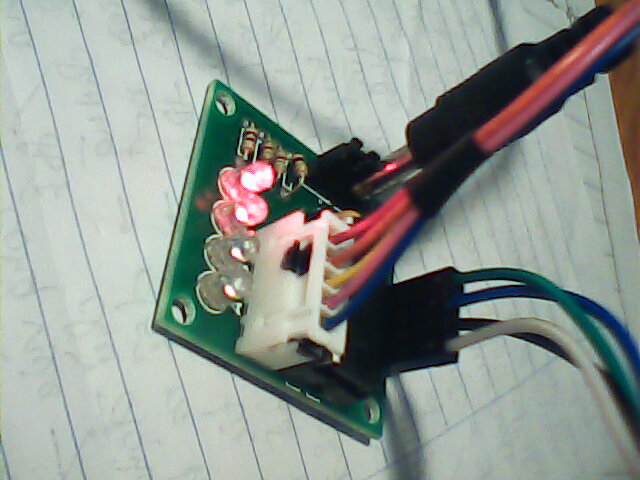

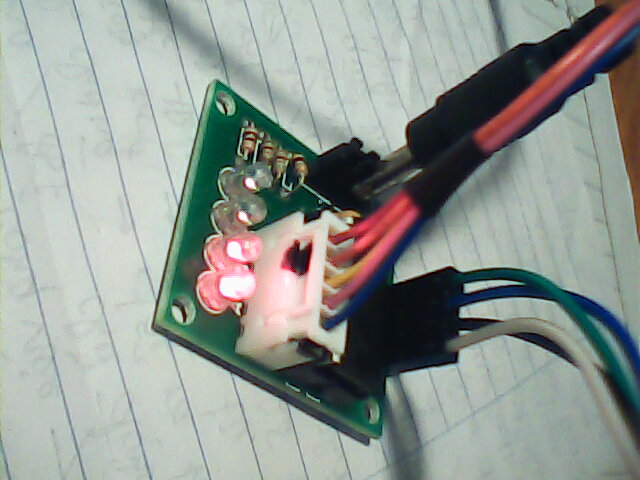

Động cơ 28BYJ-48 dùng thử nghiệm để chạy bộ phận rải dây.

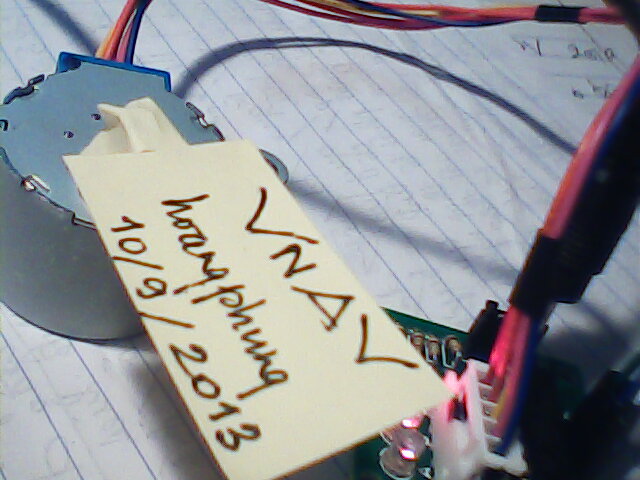

Nguyên mẫu như hình từ 2013:

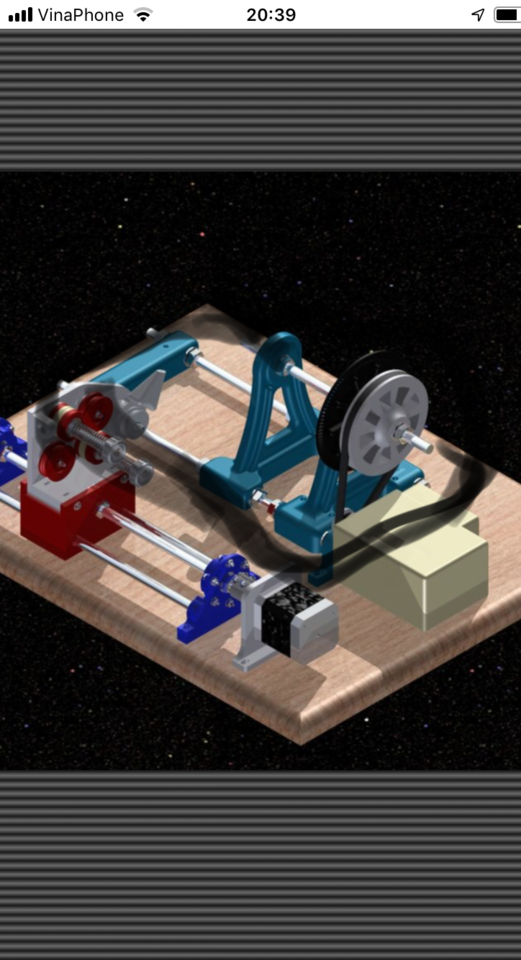

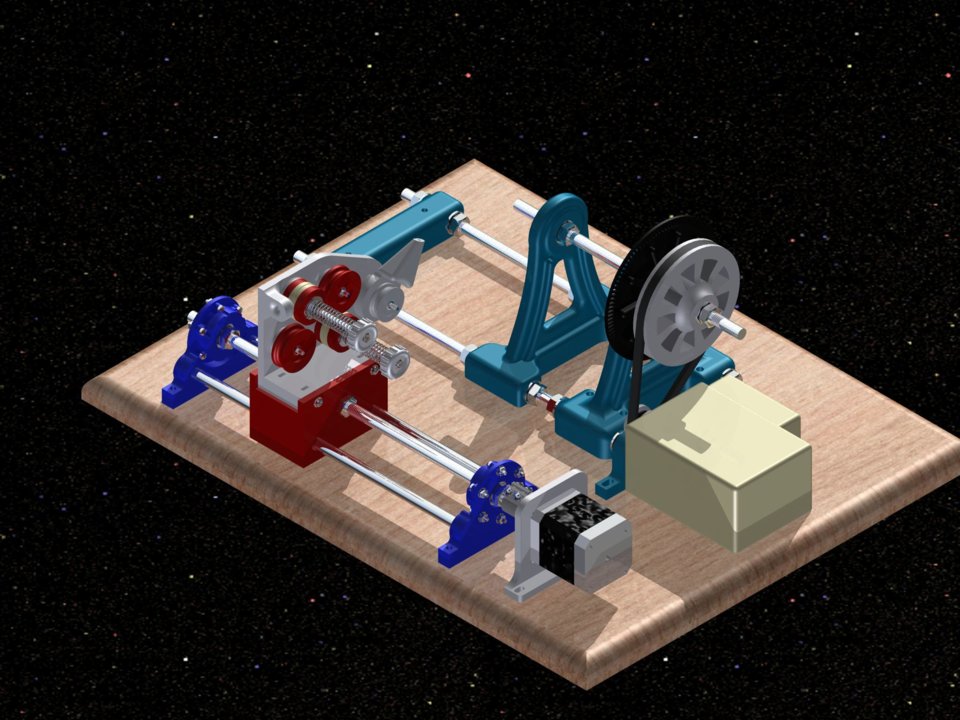

Và dự định sẽ theo kiểu này:


Tks for All.



Nhờ bác @ManhTuong chỉ giúp khi dùng motor bước thì để điều khiển nên dùng bo mạch nào đơn giản và có thể thay đổi thuận lợi khi sử dụng các cơ dây khác nhau từ 0.1 mm đến 0.5 mm.

Tks for All.



Thời điểm khi nghịch mấy món này thì còn khó chứ bây giờ thì thuận lợi hơn rồi, nếu dùng step để rải dây thì trước mắt cần phải có bộ trục rải chính xác, bước chạy 1 vòng càng nhỏ càng tốt, kiếm được bộ rải 1 vòng di chuyển 1mm là ok, phần điều khiển đơn giản nhất là kết hợp driver với 1 mạch phát xung ( có điều chỉnh tần số phát ) là được ( với điều kiện là tốc độ trục chính không đổi ) phương pháp này là theo cách làm con máy còi của em và với sự hiểu biết có hạn thôi, còn vấn đề cao siêu hơn thì em chịu !



Bộ trục vitme có bước ren 1 mm dài khoảng 25 cm đúng là khó tìm, em xem một số shop bán online thì cơ bản chỉ có bước ren 2 mm, 5 mm và lớn hơn nữa.
Em chỉ xác định lắp được mô hình cơ bản, rải dây đều và sát với các cỡ dây trong khoảng 0.1 đến 0.5 mm; các chức năng khác thì hiện thời chưa nghĩ đến.


Tks for All.



Dự tính quấn gì mà trục vitme cần phải dài như vậy ? kiếm bộ nào hành trình khoảng 80-100 là cũng ổn rồi , không có bước 1 thì bước 2 cũng tốt thôi mà , kẹt quá bước 5 cũng chạy tốt .



Em định làm theo mô hình dự kiến của máy quấn như hình đính kèm, chiều dài trục vitme tính cả phần lắp bộ trượt trên đó, các vòng đỡ hai đầu, phần trục nối với motor; như vậy hành trình thực sẽ giảm xuống khá nhiều.


Để đảo chiều quay của động cơ bước điều khiển trục vitme bác dùng cách nào, nhờ bác chỉ rõ hơn về bo điều khiển kèm động cơ bước mà máy quấn của bác đang dùng.

Tks for All.



Bo điều khiển trục rải dây đang dùng driver STK672-080 kết hợp mạch tạo xung 555 điều khiển step size56, để đảo chiều quay thì dùng công tắc nối chân Dir trên driver xuống mass là xong.
Phần dẫn hướng dây nên làm cơ động chút để có thể điều chỉnh khi quấn lõi lớn hay nhỏ cho tiện.

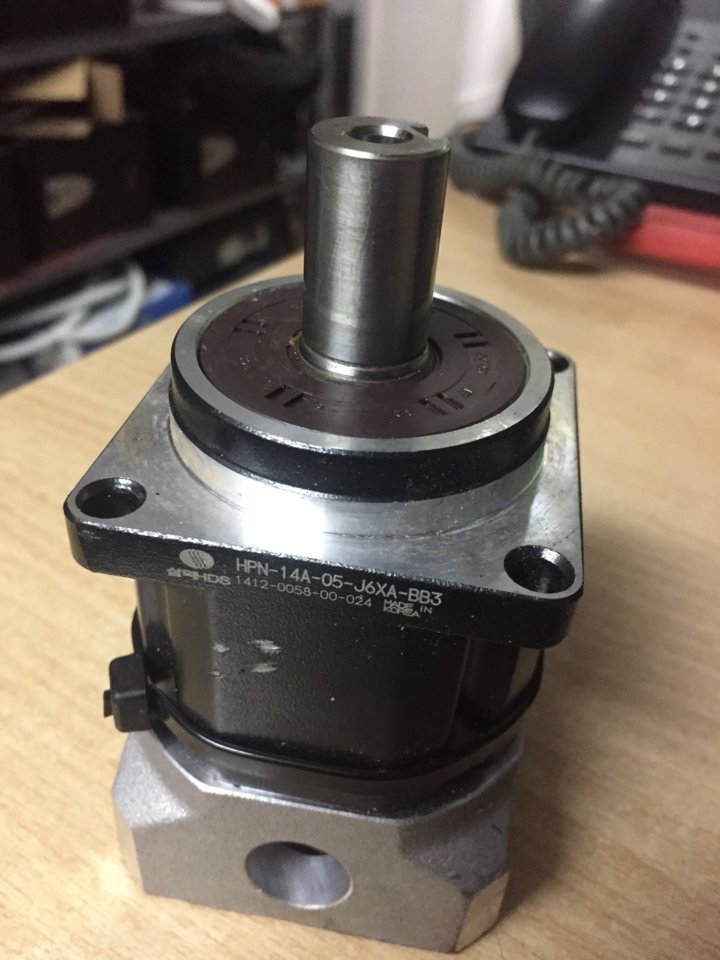

Trục chính nếu làm như mô hình trên thì kiếm hộp số cho tiện và vững chắc, kết cấu cơ khí cũng dễ nữa.

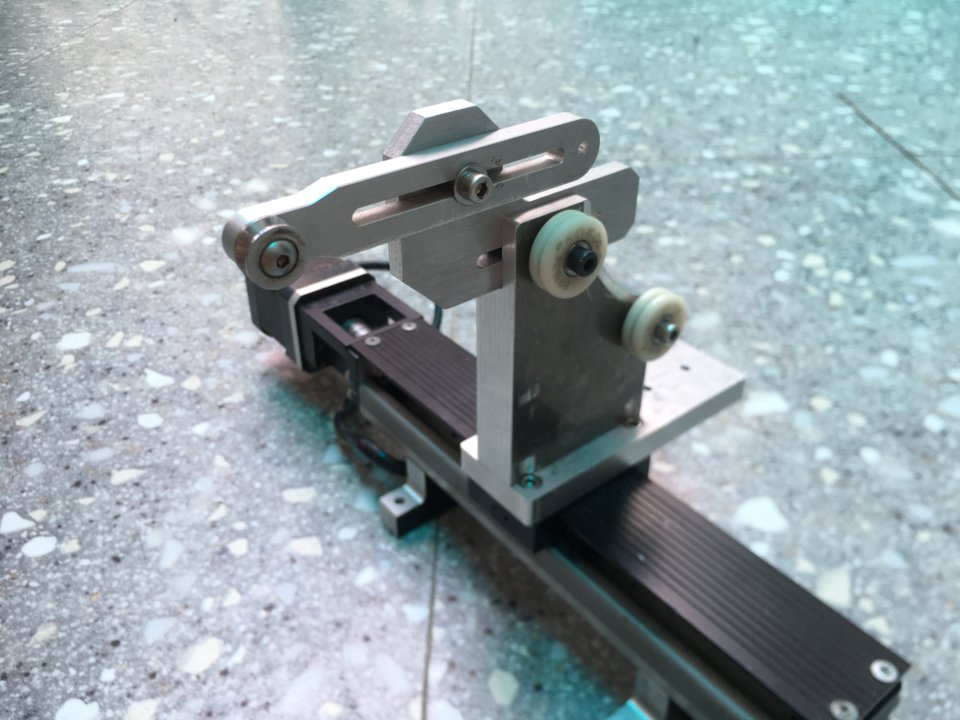

gửi hình tham khảo trục rải dây và hộp số để bạn hình dung



Mô hình đẹp, @Pilan cho mình hỏi cụm mình khoanh đen mua ớ đâu hay định tự gia công như vây. Thanks!



Như vậy nếu dùng STK672-080 thì khi cần đảo chiều quay của động cơ thực hiện đơn giản; phần hộp số em sẽ thay bằng puli và dây curoa để giảm chi phí.

Mô hình này em thấy trên mạng, họ dựng mô phỏng trước sau đó làm theo. Nhìn cũng khá rõ ràng và đơn giản về mặt cơ khí nên em lưu lại.



Tks for All.



B tìm xem link nào bán bộ giá mầu xang đó mình cũng thích nếu phải gia công thì
không đơn giản & giá thành cao đó.

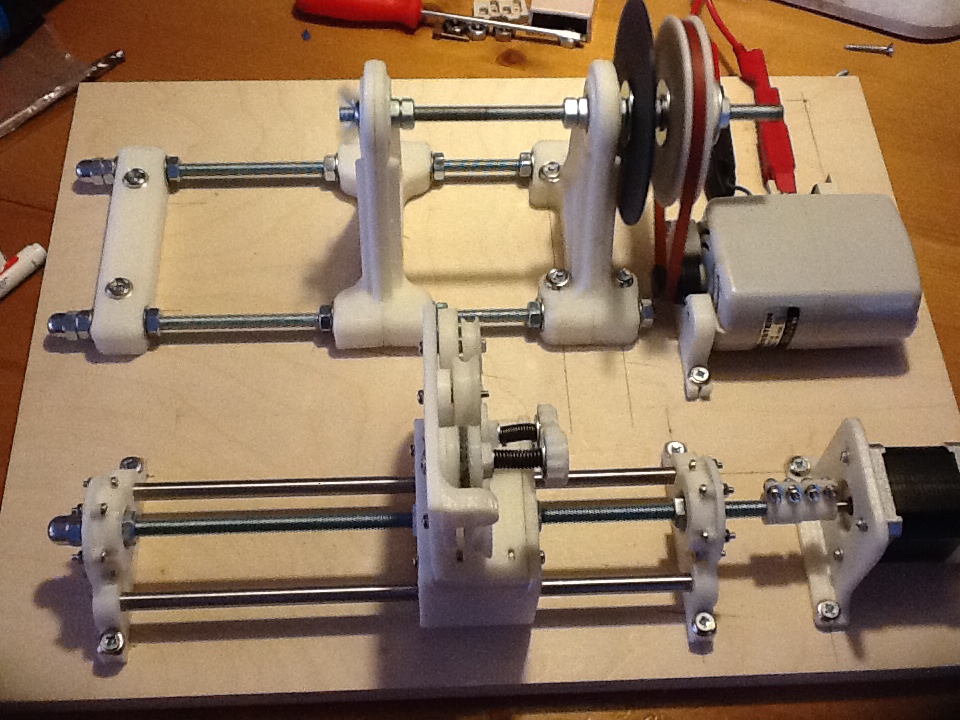

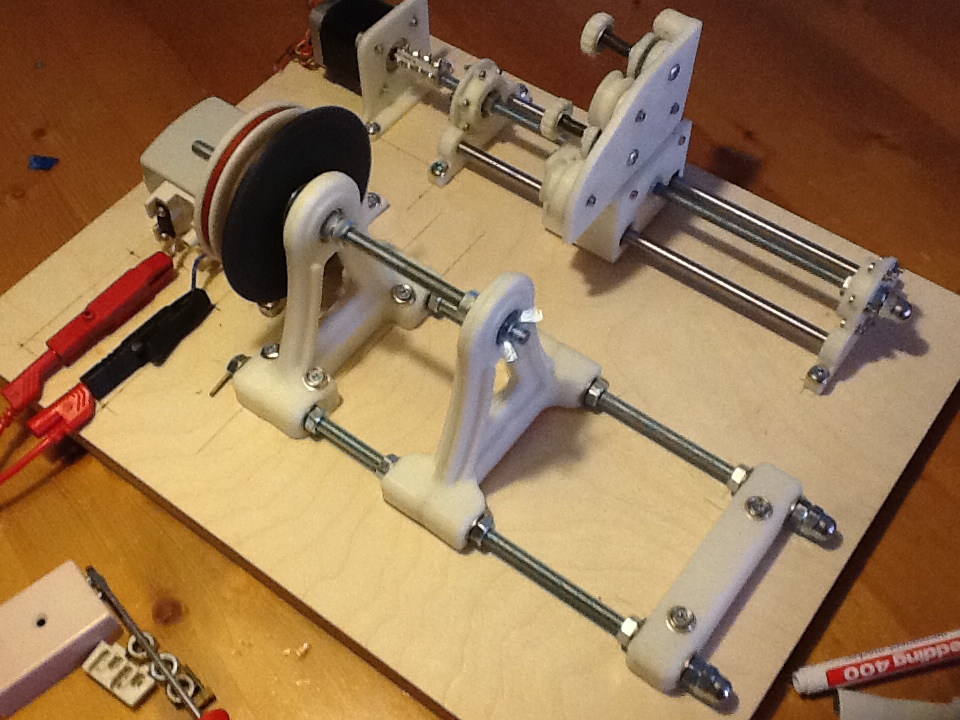

Em tìm lại mấy hình đó ở đây, gửi bác xem thêm; máy quấn dây nhỏ nên kết cấu cũng không đòi hỏi quá chắc, theo mô hình này thì hình như: trục chính dùng motor của máy may, giảm tốc qua hệ puli và dây đai; còn trục rải dây dùng trực tiếp motor bước, cơ cấu điều chỉnh lực căng của dây cũng gần giống cơ cấu điều chỉnh lực căng chỉ của máy may; tất cả các chi tiết nhựa dùng kĩ thuật in 3D.

Nguồn: http://www.verelec.nl/?page_id=90

Tks for All.



Chủ đề do bác @hoangphung giới thiệu từ mấy hôm trước và các bác trong Biên Hòa cũng đã thực hiện (em đã xem máy quấn dây của bác @ManhTuong), hôm qua các bác @Ngoc2, @tuan1975 cũng tiếp tục giới thiệu máy quấn dây biến áp sử dụng các bo mạch điều khiển và động cơ bước.

Trên cơ sở xem các bài viết và sản phẩm của các bác, hỏi thêm thông tin từ các bác trực tiếp trong chủ đề hoặc PM hỏi riêng; em học làm theo ở mức độ phù hợp nhất với điều kiện thực tế của bản thân (chi phí mua vật tư, linh kiện và khả năng sử dụng các bo mạch điều khiển).

Rất mong các bác giúp đỡ trong quá trình thực hiện để hoàn thành máy quấn dây này.

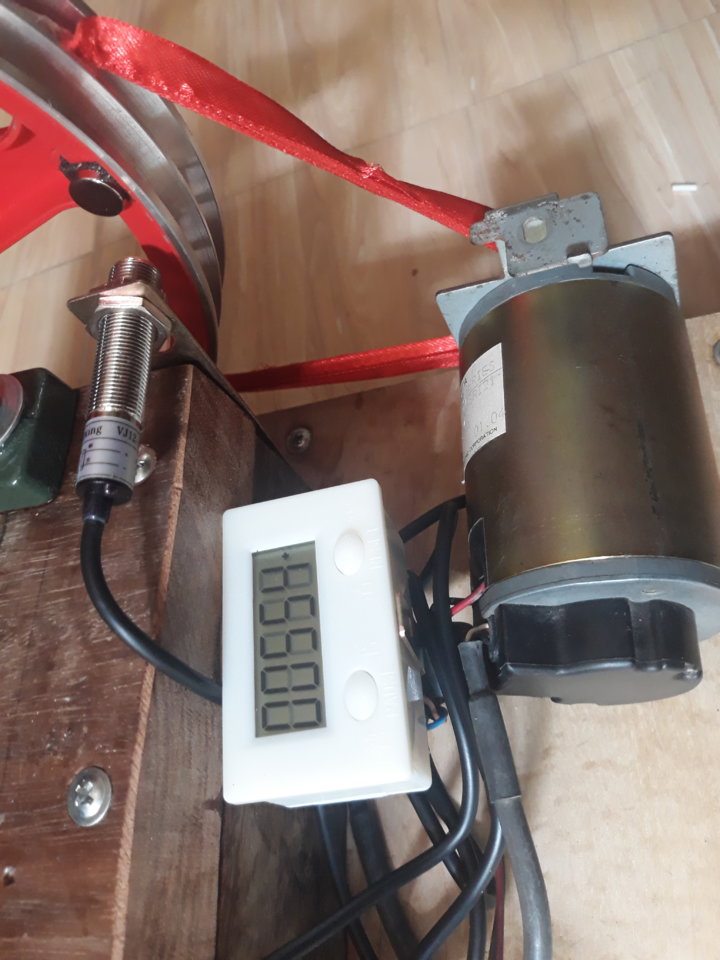

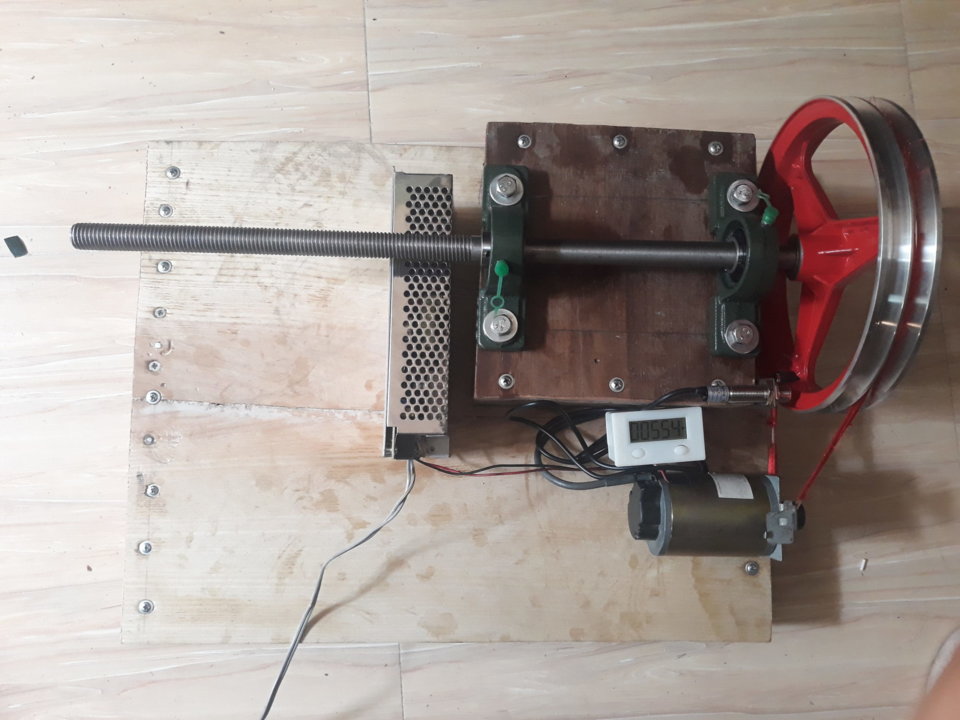

Phần thô cơ bản đã lên khung:
1. Khung máy: gỗ dầy 3 cm, rộng 50 cm, sâu 40 cm (80K);
2. Trục quấn đường kính 17 mm, tổng chiều dài 50 cm; trong đó phần tiện ren 25 cm (100K);
3. Hai vòng bi kèm gối đỡ P203 (100K);
4. Puli đường kính 210 mm (100K);

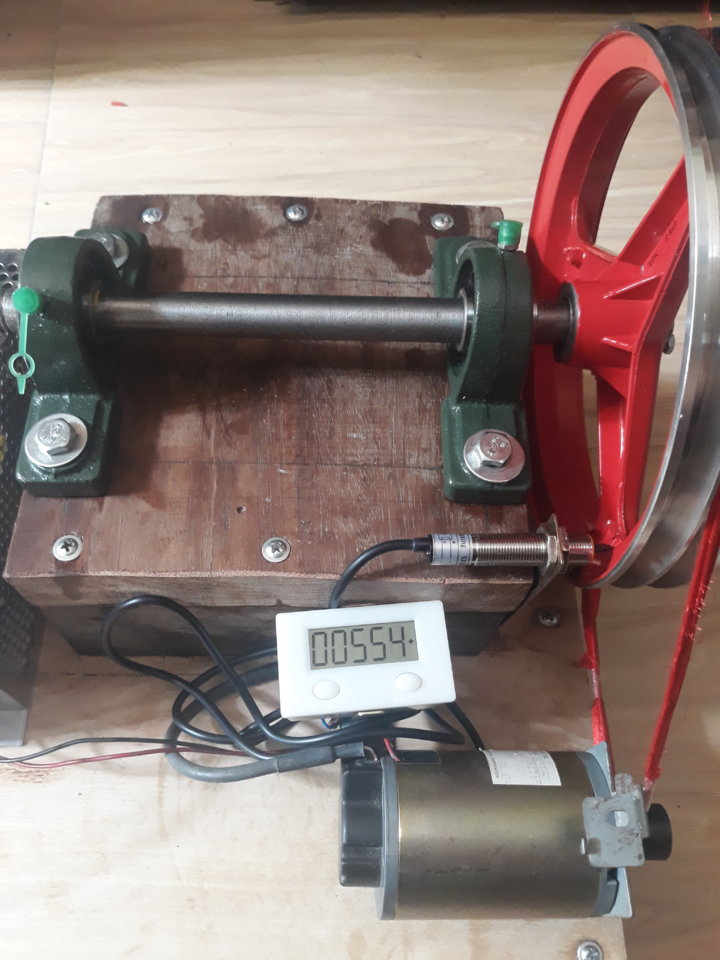

5. Bộ đếm vòng quay hiển thị số dùng công tắc từ (150K);
6. Nguồn 220 VAC sang 12 VDC và motor DC (em mua lâu rồi);

Dây curoa (nguyên bản DIY) em đang dùng tạm, chạy thử không tải trục quấn dây, sau 5 phút tổng số vòng quay là 554; trung bình tốc độ trục quấn khi không tải cỡ 110 vòng/phút.

Phần trục vitme và động cơ bước để rải dây em đang tìm xem thêm vì khó quá.




Tks for All.



Em thấy có sự gian nan ko hề nhỏ!



Thôi hỏng. Đi từ công nghệ 4.0 quay về 3.0
Nhưng o sao, thực hành động là hay rồi nâng lên đặt xuống song cứ nhìn mãi cái mô hình thì buồn lắm, cuối cùng cũng có 1 bạn cùng xuống 1/2 “hố vôi”; đừng nửa đường đứt gánh mới chán - chưa làm thì sợ hố vôi, mấy hôm nay mình đang tự sướng hố vôi này) cứ làm theo dự kiến đi. Lúc chuyển sang 4.0 chỉ thừa cái pulli 210 - 100k và tấm ván làm schassi



[QUOTE="Pilab,

Phần thô cơ bản đã lên khung:
1. Khung máy: gỗ dầy 3 cm, rộng 50 cm, sâu 40 cm (80K);
2. Trục quấn đường kính 17 mm, tổng chiều dài 50 cm; trong đó phần tiện ren 25 cm (100K);
3. Hai vòng bi kèm gối đỡ P203 (100K);
4. Puli đường kính 210 mm (100K);
5. Bộ đếm vòng quay hiển thị số dùng công tắc từ (150K);
6. Nguồn 220 VAC sang 12 VDC và motor DC (em mua lâu rồi);

Dây curoa (nguyên bản DIY) em đang dùng tạm, chạy thử không tải trục quấn dây, sau 5 phút tổng số vòng quay là 554; trung bình tốc độ trục quấn khi không tải cỡ 110 vòng/phút.

Phần trục vitme và động cơ bước để rải dây em đang tìm xem thêm vì khó quá.





Tks for All.[/QUOTE]

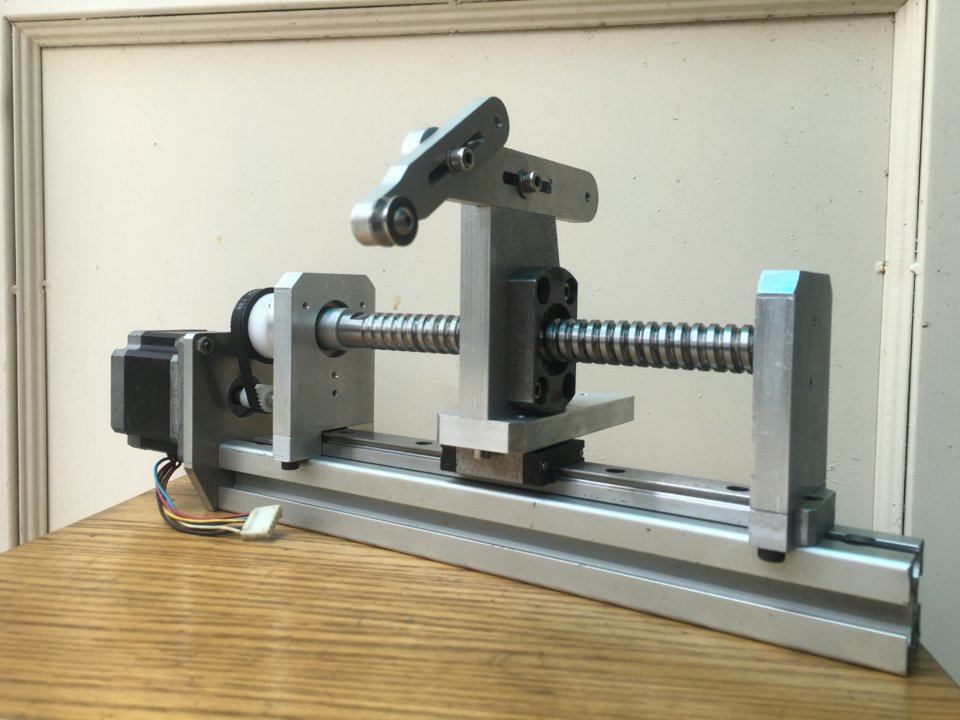

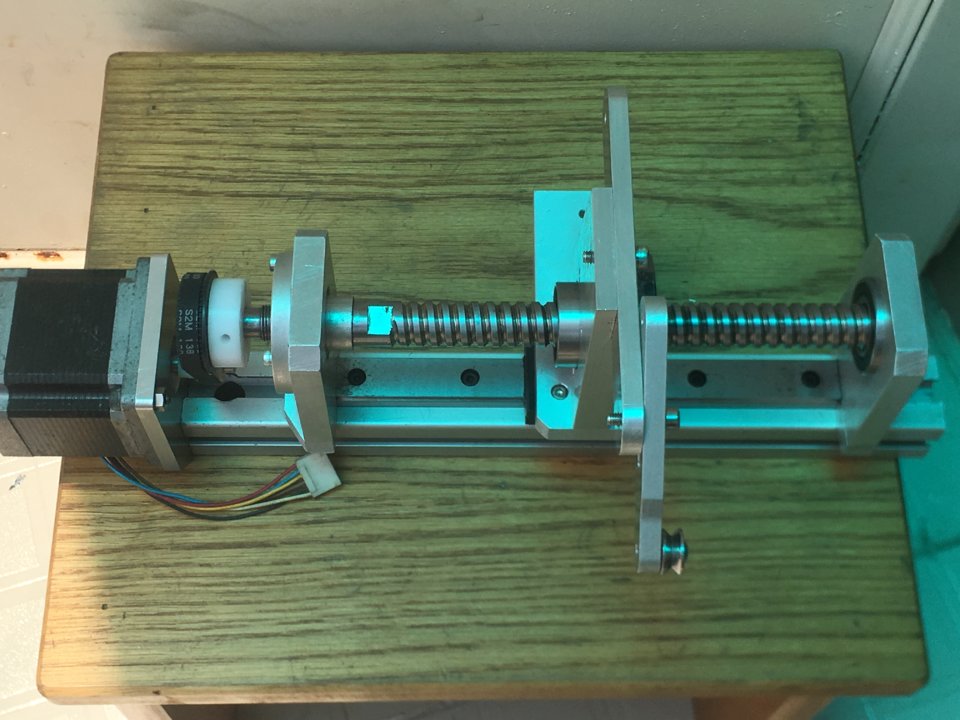

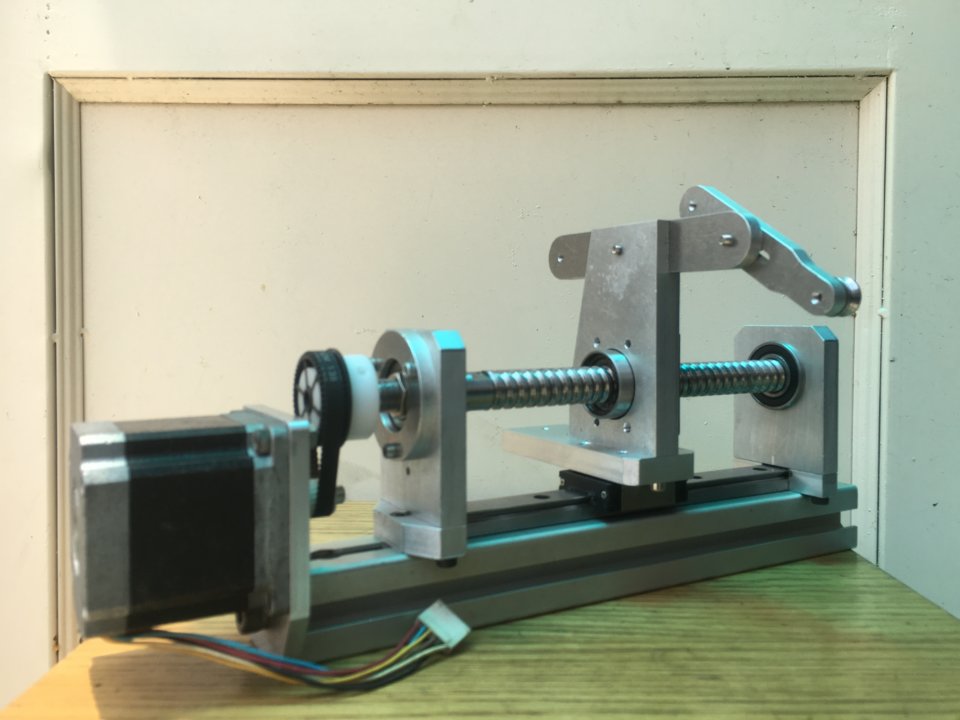

Nếu cần trục rải dây theo dạng này thì liên hệ nhé : Hành trình rải 120mm , vitme nguyên bản 1650 ( bước 5mm ) đã làm thêm truyền động qua puly đai răng tỷ lệ 1/2.5 nên tương đương bước 2mm ( motor quay 1 vòng trục dich chuyển 2mm )



Nếu cần trục rải dây theo dạng này thì liên hệ nhé : Hành trình rải 120mm , vitme nguyên bản 1650 ( bước 5mm ) đã làm thêm truyền động qua puly đai răng tỷ lệ 1/2.5 nên tương đương bước 2mm ( motor quay 1 vòng trục dich chuyển 2mm )[/QUOTE]

Nguyên bộ động cơ, trục trượt, vitme, ròng rọc dẫn dây bác làm như mẫu hãng; tam thời em dùng linh kiện phổ thông để thử lắp xem có hoạt động được không đã.

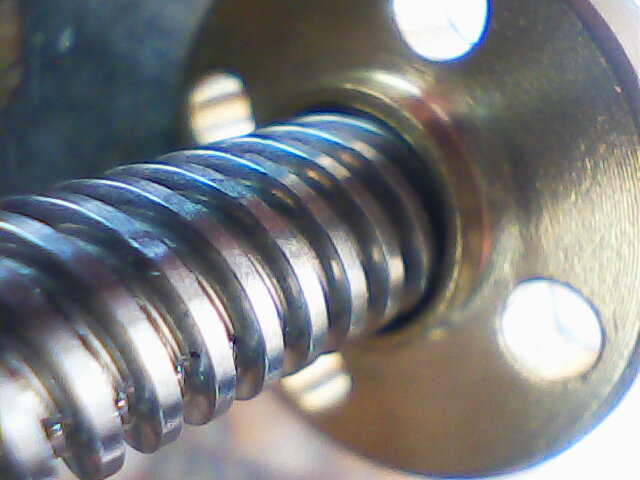

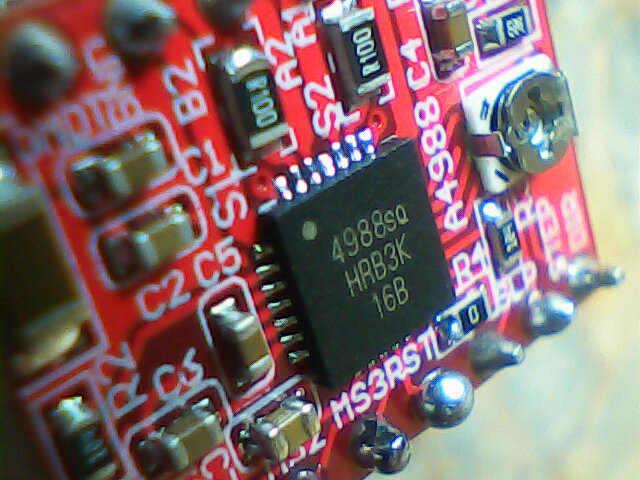

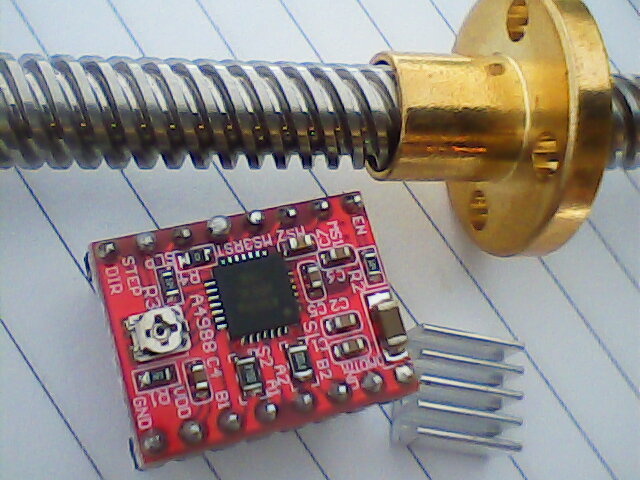

Hôm nay, em lại vừa nhận ít linh kiện đặt vài ngày trước: motor, driver, trục vitme bước 2 mm; giờ tiếp tục tìm hiểu cách nối mấy thứ này lại với nhau để có thể hoạt động được.

Tks for All.



Nguyên bộ động cơ, trục trượt, vitme, ròng rọc dẫn dây bác làm như mẫu hãng; tam thời em dùng linh kiện phổ thông để thử lắp xem có hoạt động được không đã.
Hôm nay, em lại vừa nhận ít linh kiện đặt vài ngày trước: motor, driver, trục vitme bước 2 mm; giờ tiếp tục tìm hiểu cách nối mấy thứ này lại với nhau để có thể hoạt động được.

Tks for All.[/QUOTE]
Em sợ rằng cái miểng driver này ko đủ dòng để quay dc cái vít me bước 2mm?
