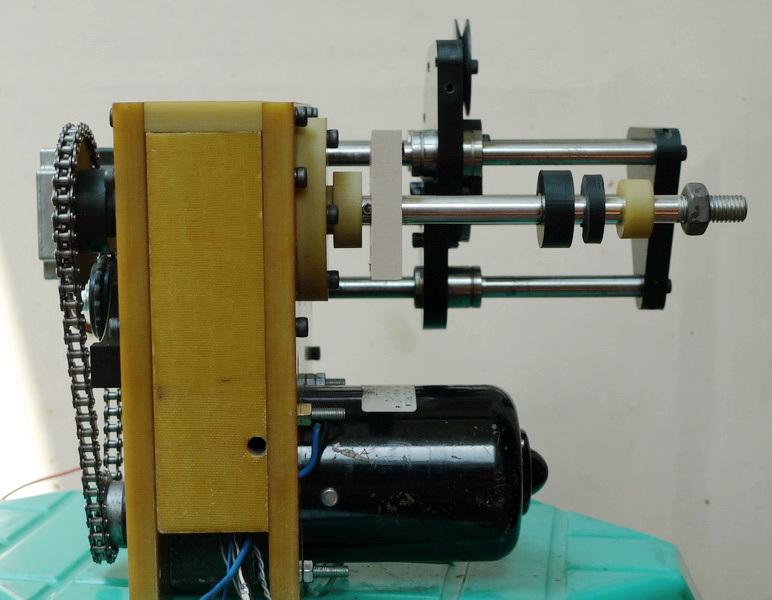

Diy máy quấn biến thế, opt, rải dây, đếm vòng tự động.

Ý Tưởng của bác là rất tốt. Chúc mừng bác có Ý Tưởng mới!

- Bác làm thêm 2 Sw Limit cho để đỡ phải lúc nào cũng phải coi cái công tắc của máy nó đang nằm ở chế độ nào,( Xuôi hay Ngược.) và có thêm nút stand Bác ấn xong đi chơi cũng không bị chồng dây. Say về rồi thấy dừng bác lại Stands.
- Khi thay đổi tốc đọ cho từng motor không điều tốc không chuẩn: Có thể dây lớn sẽ bị Chùng, Dây nhỏ sẽ bị kéo căng dãn dây tiếp diện nhỏ đi. Thế là coi như bỏ bác ạ!

Bác cứ phải thực tế thì mới biết vài vòng này chưa nói nên điều gì đâu bác ạ.



Theo kinh nghiệm của em với kết cấu như vầy em nghĩ bác còn phải làm thêm nhiều bộ phận nữa như : bộ kẹp dây, bộ căng dây, thanh trượt định hướng cho bộ phận rải dây,lúc đó việc rải dây tự động mới tạm ổn.

Bác mới chạy thử vài vòng trên lõi tròn nên cảm nhận vậy thôi chứ thực tế không đơn giản đâu, khi quấn trên lõi hình chữ nhật các cạnh không đều nhau thì với kết cấu hiện tại thì khó mà rải được.
Vài góp ý với bác để hoàn thiện máy tốt hơn.



Bác cho em hỏi : dùng máy tính để điều khiển motor bước này bác dùng phần mềm nào vậy ? em cũng đang tìm hiểu vấn đề này.



Em vào đây: http://vnav.vn/forum/viewtopic.php?f=10&t=1693&start=8375
thấy có "nhập khẩu" thiết bị này chuyên dùng cuộn OPT theo đơn đặt hàng của các hãng:

http://vnav.vn/forum/download/file.php?id=494021

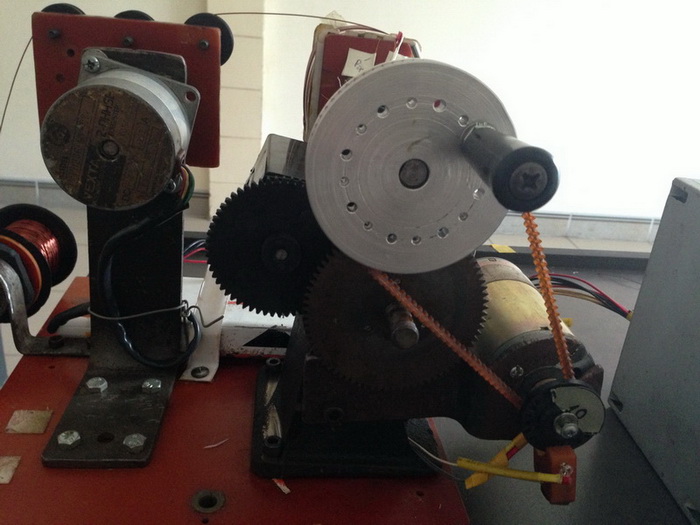

Chia sẻ với bác tham khảo cái này em cũng mới tạm hoàn thành, thiết kế thì chạy tự động, nhưng giờ chỉ chạy bán tự động thôi, tức quay tay và rải dây tự dộng (dây cỡ từ 0.2mm , 0.25, ... , 1mm), dùng encoder như hình, tốc độ tối đa chừng 80 vòng / phút (step driver tự chế)(moteur DC chạy nhanh quá nên gác lại). Nếu thay step driver sẽ nhanh hơn nhiều. Với tiêu chí rẻ nhất có thể và tận dụng những thứ có sẵn nên tổng chi phí mua vật liệu (cả máy quấn) khoảng 800.000 VND chưa tính công tự làm và chi phí gia công linh tinh

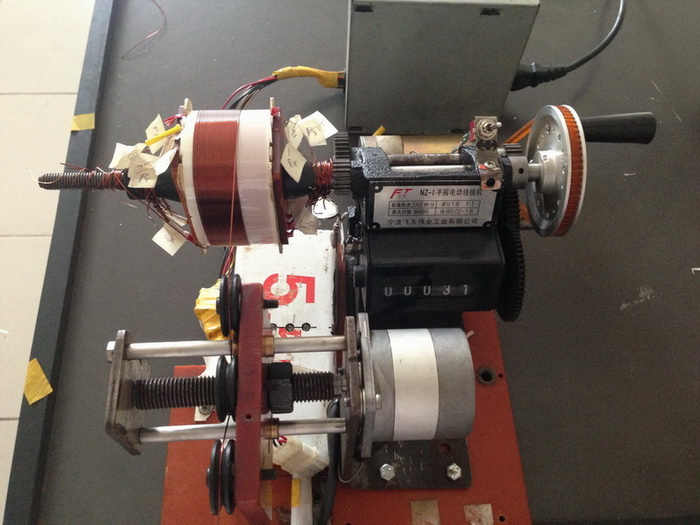

Máy quấn cục OPT thử nghiệm đầu tiên

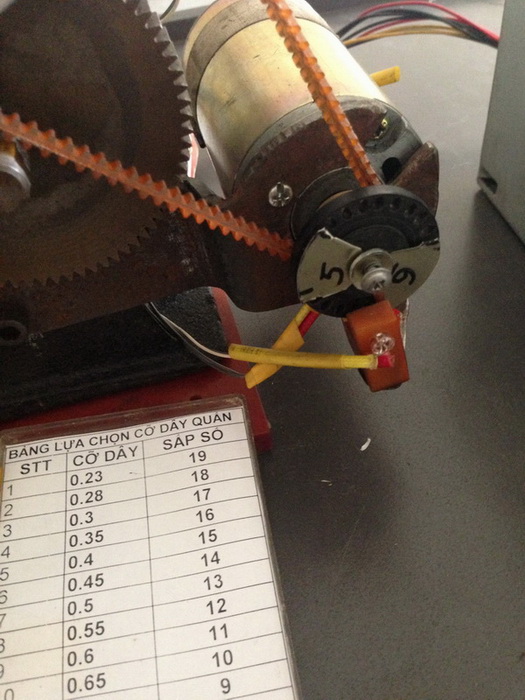

Encoder (thay đổi cỡ rải dây bằng cách gài như hình)



Rất phục quả encoder DIY chủa bác. :mrgreen:



Máy đơn giản, Bác làm em máu làm một con như bác quá.
Mạch điều khiển cái mô tơ chạy phần rải dây thế nào bác nhỉ?



Cái này cụ cứ níu cụ Văn Dép, à lộn, Khangdep là có thôi :lol:



Hay quá, bác hưỡng dẫn cách làm em theo với.
Cái máy quấn tay chưa mod như của bác ở nhà em có 2 cái



cái của bác hoành tráng quá. khi quấn vẫn cần đến đôi bàn tay vàng bác à. bác cài số rãi day bằng nhông à ?

bác dùng đầu dò phải không ?. dính tới điện tử em chịu. mình làm cơ khí thôi.



Các bác tham khảo mấy cái board điều khiển này nè, rất rẻ và nhiều loại, nếu kết hợp tốt thì khả năng ...... bấm nút xong đi nhậu, về có cục OPT :lol: :lol:

http://www.5 g i a y.vn/dien-tu-dien-lanh-gia-dung/6272317-arduino-board-mach-phat-trien-ung-dung-cho-sinh-vien-va-nhung-ai-dam-me-sang-tao.html


Do link bị 4r chặn nên các cụ bỏ mấy cái khoảng trắng đi nhé.



bắt chước theo thiết kế bác fish27 hay nè! tuy hơi phức tạp 1chút, nhưng mà có thể tự rị mọ được,
mà bác cho em hỏi mấy cái moto mình tìm ở khu vực nào vậy bác. em nghiên cứu làm 1 cái ,tks!



Thiết kế đơn giản, hiệu quả.
Cả 2 loại động cơ bước này em đều gom được 1 ít. Hay là bác nào cùng quan tâm ta cùng thiết kế bộ điều khiển số, chắc ko cần nối máy tính đâu cho đơn giản, gom làm chung cho hiệu quả.
Em xin tặng 5 bộ động cơ bước: 1 động cơ cuốn, 1 động cơ rải dây cho bác nào định làm cùng, dự định làm 6 bộ. Bác nào quan tâm xin đăng ký :mrgreen:



Hi hi. Đua xe, đua xe...
1. mattroidem.
...
Cám ơn bác "tranguyennguyen". (đi xe ngựa từ từ tà tà xem hoa nhé bác Trà, mấy cục này phi lên trời chắc tiền cá quá tiền cơm). :mrgreen:



Em làm mạch theo sơ đồ này, chạy hơi chậm, nếu có linh kiện chuyên dụng thì bác chỉ cần lấy cái mạch encoder đơn giản (sơ đồ phần trước mạch có 2 cái led thu phát và con IC 555 đó) sơ đồ này chỉ dùng khi không có sẵn linh kiện điện tử chuên dụng, vì IC số thì đâu chẳng có :lol:

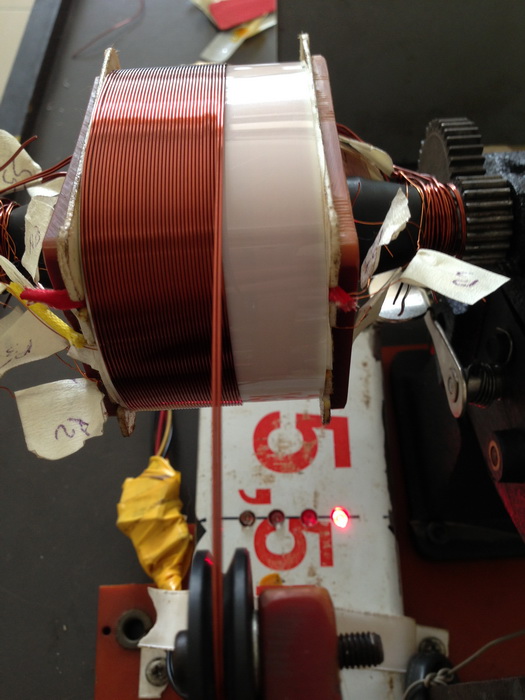

Vì nhu cầu chỉ phục vụ DIY âm thanh cho bản thân nên máy quấn dùng luôn cái máy quấn tay để làm, độ căng dây cũng vẫn giữ bằng tay thôi, nó vẫn có thể quấn các cỡ dây lớn 1-2mm (vì tự động rải chỉ từ 0.2, 0.25,..., 1mm) như bình thường và quấn hoàn toàn bằng tay, phần rải dây lúc này dùng 1 tay quay trục cuốn, 1 hoăc 2 vòng rồi lại xoay trục vít-me rải dây chút cứ thế... xem ra vẫn đẹp chán. Ví dụ như hình, dây chập đôi vẫn quấn ngon lành không phải tháo ra để quấn bằng máy khác.



Em xin bon chen
1. mattroidem.
2. Bluemoon1974 (Từ trước đến giờ máy của em toàn chạy bằng cơm, mỏi lắm)
3. khangdep
Bác cho hỏi chút motor mấy pha, và có driver đi theo không ạ?



Mô tơ thôi bác ạ, chưa có driver. Trước em có đặt thiết kế làm riêng bộ đk 2 mô tơ độc lập dùng onechip chạy ngon lành lắm, nhưng khá đắt và phức tạp. Nay muốn cùng làm loại đơn giản rẻ tiền hơn cho dễ nhân rộng. Tối rỗi rãi em sẽ trình bộ mẫu và phương án mới.



Em xin bon chen
1. mattroidem.
2. Bluemoon1974 (Từ trước đến giờ máy của em toàn chạy bằng cơm, mỏi lắm)
3. khangdep
4 .Hoàngquyetkd
Nếu dược em cũng xin đáng đu với ạ



em thấy các bác làm xôm quá, em thấy mô tơ của máy khâu có thể điều tốc được và mô tơ của máy photocopy là bước có điều khiển xung, mỗi tội phải viết code C cho nó(1 xung quay được bao nhiêu độ tương đương với bao nhiêu vòng), các bác tham khảo nhé, thanks



Nếu có điều kiện làm cái khác thì em sẽ dùng phần mềm Mach3 điều khiển 2 cái động cơ bước cho máy quấn và rải dây, nhưng phải có 2 cái driver xịn, máy tính có LPT, board giao tiếp qua LPT có thể tự làm được. Mach3 lập lệnh G-code em nghĩ cũng đơn giản hơn (chưa thử).



Sơ đồ mạch của bác thật sự đơn giản mà hiệu quả. Em cũng định làm tương tự như vậy, có thay đổi chút ít:
- Mạch phát xung chọn loại kỹ thuật số, dải rộng hơn, có sẵn các cổng chia bội số của 2, như 8, 64, 128;
- Nguồn cấp cho đk số và động lực độc lập với nhau, vừa bền vừa có thể sử dụng nhiều loại động cơ bước khác nhau,
- Thêm phần logic để tự động đổi chiều dựa trên 2 công tắc ngưỡng - sensor;
- Nếu có thể tích hợp mạch đếm để đặt số vòng cuốn.
Kính mời các bác tham gia cùng hoàn thiện ý tưởng và đặt mạch in :mrgreen:



Em cũng theo hướng này ạ. :lol:
Em xin được cái case Pentium IV 2.4Ghz có LPT bấy lâu nay, kiếm gì đó cho em nó hoạt động chứ vứt xó tội quá.



Mạch trước em đặt làm sử dụng vi xử lý họ ATMEL thì phải, có màn hình hiển thị LCD và các phím đặt chế độ, có cổng LPT giao tiếp máy tính. Khá gọn nhẹ, nhưng nặng $ ( 2,5 tr khi làm đơn lẻ, khoảng 800 k khi làm từ 50 bộ trở lên).
