Diy máy quấn biến thế, opt, rải dây, đếm vòng tự động.

Theo em thì nếu có thể bác mua bộ encoder chuyên dụng về lắp vào (loại chia càng mịn càng tốt), dùng IC giải mã tín hiện số của encoder ra rồi cho qua mạch chia tần, chia bội số gì đó cho ra tần số xung mong muốn.
Trước em tự làm encoder đơn giản và tìm mạch nhân tần số lên thật cao rồi mới chia ra để lấy xung cần dùng tương ứng cho cỡ dây, nhưng chưa được nên gác lại.



Các bác có làm PLC em theo với nhé! em có Cáp và Phần mềm luôn
Phát tốc em có sẵn 2 loại 2048 và 1024.



Tiếc quá em chậm chân mất rồi
Em nghĩ đã dùng động cơ bước thì cần gì encoder nữa, như loại 1,8 độ thì 200 bước của nó là 1 vòng, muốn cho động cơ quay 60 vòng / phút chẳng hạn chỉ cần cho động cơ quay 200 bước / giây thôi. :lol:



Em cũng có động cơ DC có gắn encoder ở đuôi nhưng loại này tộc độ khá cao, momen xoắn thấp, muốn dùng lại phải lắp thêm giảm tốc trục vít - bánh vít, khá phức tạp. Vả lại số luợng chỉ có dăm cái, khó chia sẻ.



Trong máy photocopy em thấy nhiều động cơ lắm, trong đó có động cơ chính là loại không đồng bộ chạy tụ, hộp giảm tốc gắn trên đầu động cơ, tài qua xích, công suất khá lớn ( từ 60 đến 150 W). Loại này em nghĩ dùng cho quay cuộn dây cũng được nhưng hơi cồng kềnh.

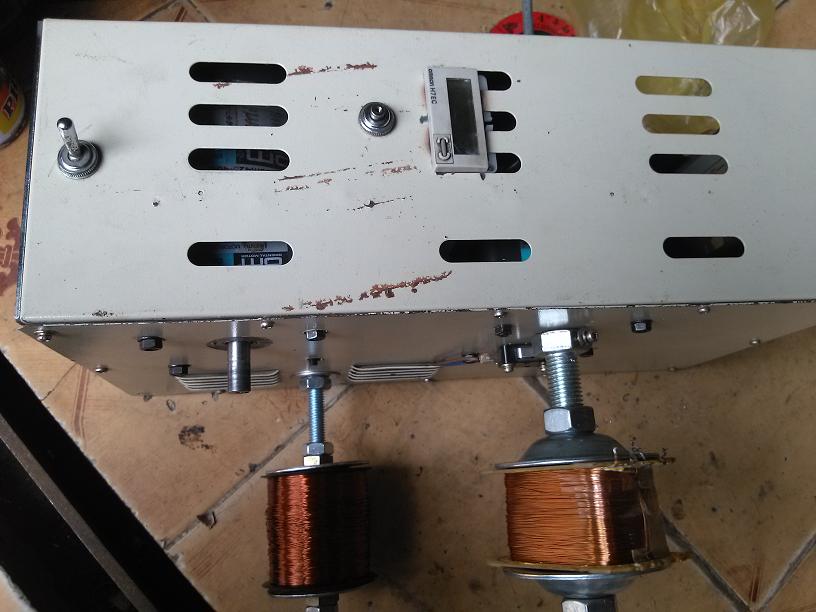

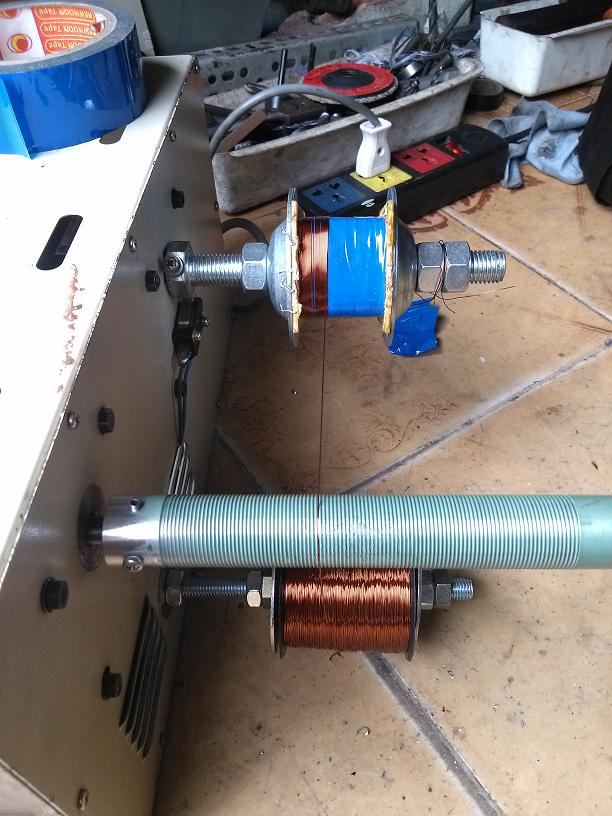

update hình sau khi cải tiến thêm, đã cuốn thử cục nguồn cũ của nhật có sẵn 220v, tháo mấy vòng linh tinh ra để đủ chỗ quấn cao áp. nhật nó cuốn cũng xấu mù luôn, không lớp lót các lớp, dây chồng chéo thấy gớm, nên có gì chơi nấy thử coi sao, băng keo có sẵn, nên làm luôn.
dự án đạt 90% so với những gì tưởng tượng lúc ban đầu.

hẹn các bác khi quấn cặp otp mới sẽ có hình cho các bác xem.

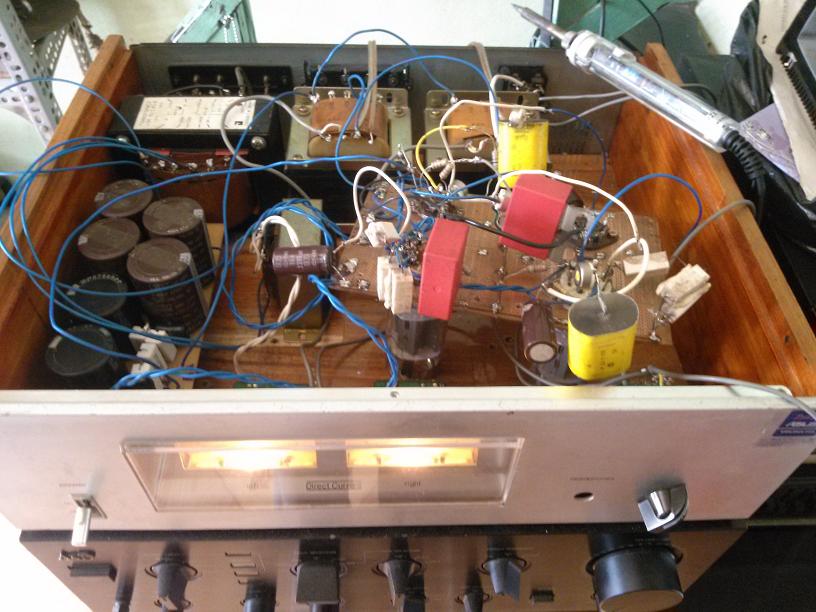

tặng các bác tấm hình cái Amply mới ráp xong, Opt biến thế nhật 380v / 9v. nghe rất phê.



Bác tính tỉ lệ thế nào phần bôi đen thế :?: Tôi nhìn cũng thấy Phê phần nhìn nữa.



Em mới ráp xong chưa có hạ thổ, dây nhợ có sao gắn vậy, cái đầu tay nên nó vậy...

còn cái opt là cái biến thế vô 380v ra 9 volt, hàng tháo máy công nghiệp mà nó kêu cũng hay.



Chúc mừng bác, mình thấy thích là được.

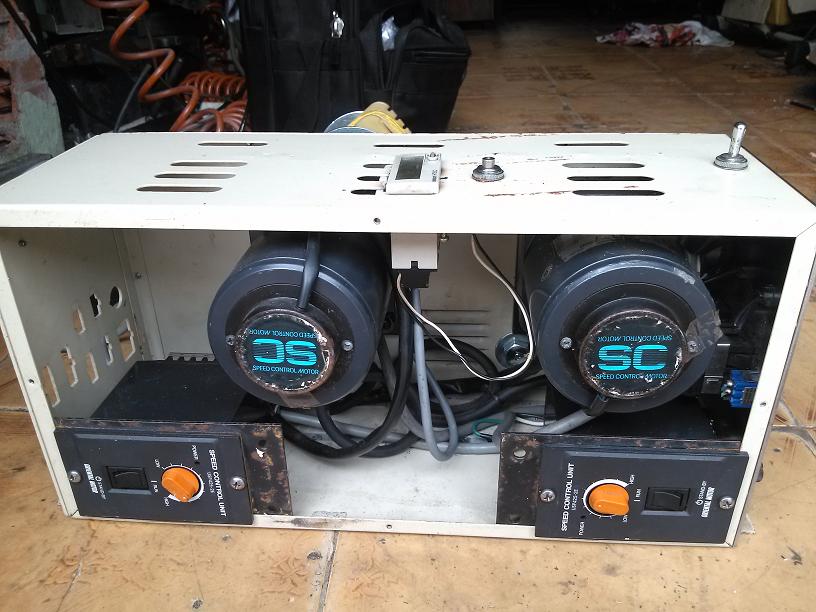

Em nhìn thấy cục nguồn quen quen, hình như vào 220/380 V, ra 110/140V của máy may công nghiệp. Chắc 2 chú động cơ cũng là loại chỉnh tốc độ của máy may. Tận dụng những đồ này thì quá tiện rồi.
Mà nói thật, em chưa phá cục biến áp Nhật nào cuốn xấu như cục của bác :mrgreen:

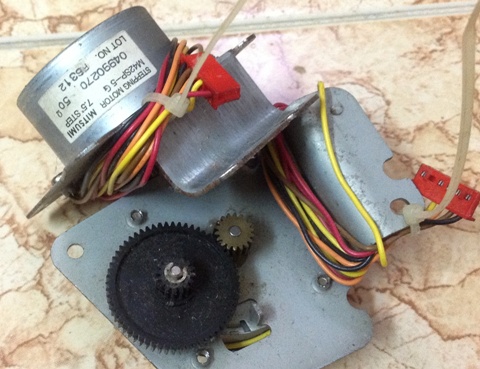

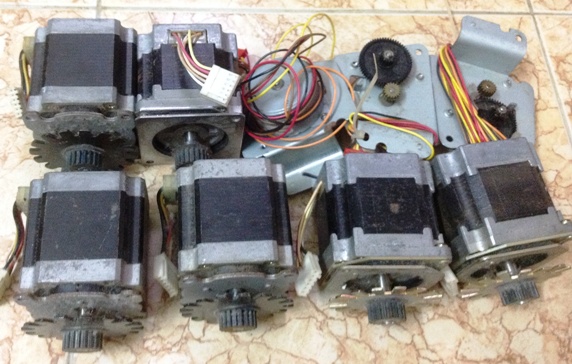

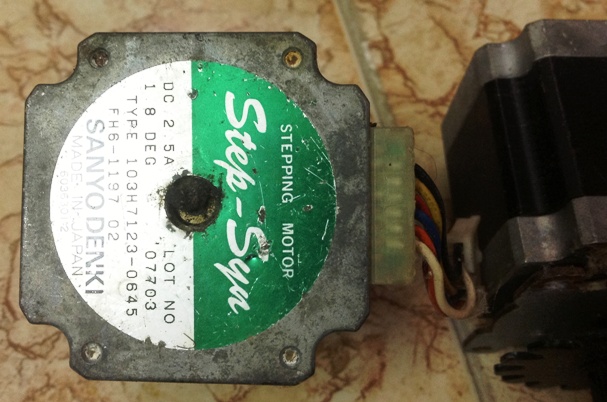

Vừa lục kho mấy cục động cơ bước. Hơi xấu, mong các bác đừng chê :mrgreen:

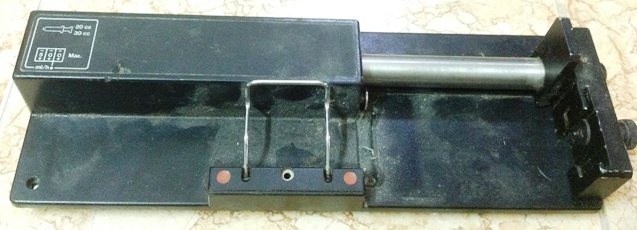

Cơ cấu rải dây em định dùng bơm tiêm tự động, cơ cấu khá tinh vi :mrgreen:



Bác có cái đông cơ bước 5A, cái đó kéo truc quấn chắc đủ lưc, bác nghiên cứu làm 2 cái mạch tạo xung điều khiển cao tần và mạch chia xung, rồi cấp cho từng động cơ theo tỷ lệ tương ứng trục quấn với từng cỡ dây rải, khỏi mất công làm encoder.

Còn cái này các bác xem lấy ý tưởng nè.
http://www.youtube.com/watch?v=K_dbdsP0E3o



Em nghĩ bác ráng làm cái ray trượt đơn giản bằng cái ray trượt ngăn kéo bàn giấy đó (giống ở cái hình máy quấn bác mattroidem), rồi lấy con ốc dài làm vít me cũng tốt mà, chứ bác dùng trục xoắn miết như vậy em thấy xót dây quá.



Cảm ơn bác.
Cái bơm tiêm tự động của em cũng chạy 2 chiều bằng động cơ với bánh răng 45 độ như trong clip.

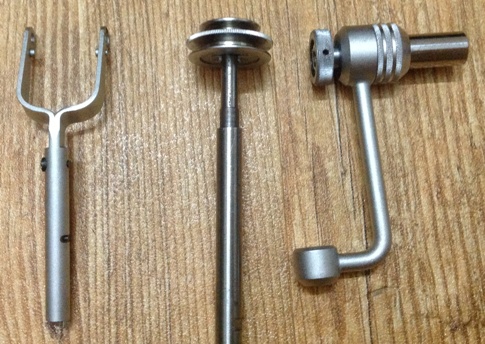

Đồ nghề gá và ròng rọc đồng nát luôn :mrgreen:



ý định là đơn giản thôi mà giờ phức tạp nhỉ, motơ bước, lập trình, đầu dò, mấy anh em ở vùng xâu vùng xa đồ đâu mà Diy.

tiêu chí ngon bổ rẻ thôi, còn ai có điều kiện thì nên công bố dự án của mình để anh em học hỏi.



Đánh dấu vào xem :mrgreen: đang mê món này .



con to đấy để tải phần sấy nhiệt và hộp từ, trống từ nên nó to, mấy con lai trục cơ cũng khá bé thôi ạ



Em thấy bác có ý rất tốt, Rất năng động biến tấu ( Rất giỏi ) em kính bác! Nhưng em nói trước bác đừng Bảo Thủ nhé!
Em xin đăng ký với anh Trà 1 bộ nhé! Em về em làm bằng PLC.... Em chỉ xin về Nghiên cứu thêm và nếu có hiệu quả em phổ biến lại. Nếu không làm được em xin hoàn trả ạ!
Em định sử dụng PLC FX-2N 16MR( Hơi phí một tí ) các bác cho em xin ý kiến ạ!
Có gì sai mong các bác bỏ quá cho em!
Em cảm ơn!



Bác nhiều đồ chơi lạ quá. Tiện thể bác hãy xem qua cái clip quấn OPT này của bác Tây nào đó : http://www.youtube.com/watch?v=KRNljBm8c2E , các thao tác quấn OPT nó nó nhiều công đoạn, cái này giúp bác hình dung được nhiều điều để lên phương án thiết kế cho cái máy quấn của bác. Xem clip đó em kết nhất cái cơ cấu giữ lực căng dây, quá pro, không hiểu nguyên lí nó hoạt động thế nào nữa.



Cái motor DC kéo cuộn dây đó, nó được cấp nguồn 1 chiều hoặc nguồn xung để tạo 1 lực kéo ngược nhằm hãm dây.
Cơ chế hãm dây theo kiểu này rất hay, có thể thay đổi lực hãm thông qua chiết áp mà ko lo vụ hao mòn như cơ khí.



cơ chế này rất hay nhưng trên cỡ dây lớn thì sao?
cụ nhặt được bộ đếm chưa, có nhặt dư thì giữ lại nhé.



Em nghĩ bộ này chỉ ứng dụng tốt với dây nhỏ và vừa. Dây to như thứ cấp cho amp bán dẫn hoặc đốt tim đèn, choke loa công suất lớn thì buộc dùng máy chạy bằng cơm vì vừa cuốn vừa phải ép dây.
Em xin phép tạm đưa ra đề bài, mong các cụ góp ý:

Máy cuốn dây
Yêu cầu:
Cuốn được các biến thế nguồn, OPT, choke
Cỡ dây: Từ 0,1 mm đến 1,0 mm
Kích thước bobin: Chiều dài từ 20 mm đến 80 mm
Chế độ làm việc:
- Cuốn từng lượt bán tự động, ( nguồn, OPT, cuốn đầy lớp từ chặn đầu đến chặn cuối để lót giấy cách điện giữa các lớp);
-  Cuốn từng lượt bán tự động, ( nguồn, OPT, cuốn theo số vòng đặt trước từ chặn đầu đến số vòng đặt trước để lót giấy cách điện giữa các lớp);
- Cuốn nhiều lớp tự động theo số lớp đặt trước ( choke, nguồn có số vòng / V lớn, cỡ dây khá to);
- Cuốn nhiều lớp tự động theo số vòng đặt trước ( choke, nguồn có số vòng / V lớn, cỡ dây khá to);

Thiết kế dựa trên máy cuốn dây hàng anh ba bán đầy chợ và 2 động cơ bước cũng dễ kiếm, phần điều khiển logic đặt làm chung cho tối ưu về kỹ thuật và giá thành. Mong các bác cùng tham gia hoàn thiện ý tưởng và triển khai thực hiện. :mrgreen:



Cỡ dây lớn thì tăng dòng cấp cho motor thôi, thành thử e nói là điều chỉnh qua cái chiết áp mà

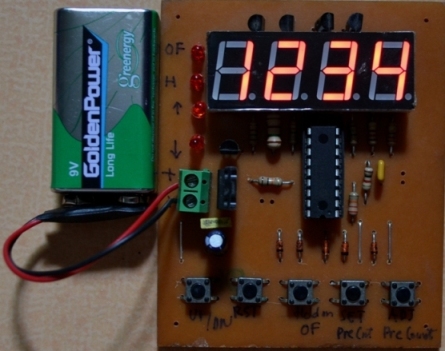

Bộ đếm 4 số bằng cơ kiếm ko ra nên e làm cái ni rồi
E chỉ có bộ đếm cơ 3 số, cụ thích thì chiều :lol:



cơ chế này hay nhưng dây lớn tý là trượt điểm hãm.
đề bài của cụ Trà hay vì diy chỉ cần thế.
đăng ký cụ Triết 1 bộ đếm số hoặc cái sơ đồ
