Diy máy quấn biến thế, opt, rải dây, đếm vòng tự động.

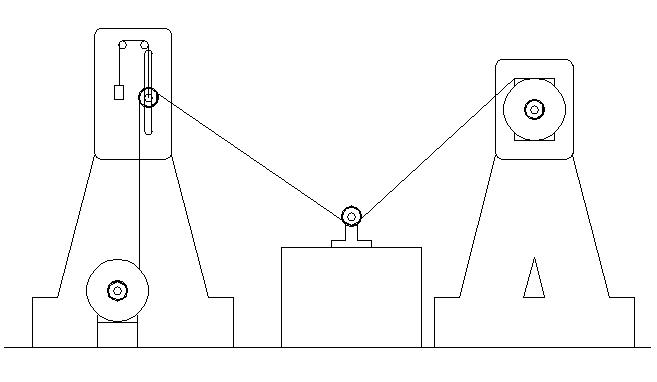

Nếu như vậy thì đơn giản thật, em nghĩ nó kết hợp 2 cái này (hình), cái tạo lực hãm, cái ổn định căng dây, mà nếu như vậy thì lại phức tạp quá. Ba cái này xem cho biết thôi, DIY thì làm hãm cơ khí cho đơn giản.



Em thấy có cái cổng LPT.

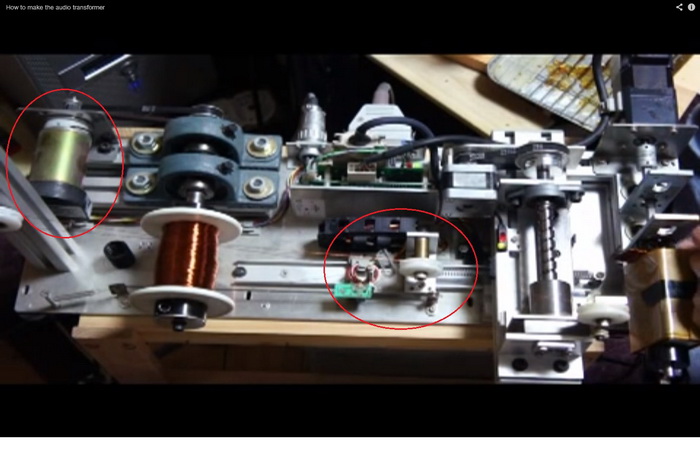

Cái này có móc vô computer để điều khiển.
Hướng đi của em cũng là dùng computer điều khiển. Chương trình sử dụng là Mach3.



Em xin tiếp :mrgreen:
Các bộ phận chính:
1. Cơ khí:
- Máy cuốn dây cơ khí, bỏ tay quay, lắp puly,
- Cơ cấu rải dây: chạy 2 chiều,
- Cơ cấu căng dây,
- Trục đỡ cuộn dây, tốt nhất đỡ được 2 cuộn, trục song song với trục cuốn dây.
2. Sensor
- Bộ lấy tín hiệu đếm số vòng,
- Tín hiệu cơ cấu rải dây đến đầu hoặc cuối hành trình đặt trước,
- Tín hiệu hết dây.
3. Nguồn:
- Cho bộ điều khiển, khoảng 5 V/2A,
- Cho động cơ cuốn dây: Nguồn dòng 2,5A hoặc ổn áp 5V, 12V tuỳ theo loại động cơ sử dụng,
- Chơ động cơ rải dây: 12 V / 300 mA.
4. Bộ điều khiển
- Chọn chế độ làm việc,
- Đặt số lớp,
- Đặt số vòng,
- Đặt tốc độ cuốn dây,
- Đặt tốc độ rải dây.
- Tự ngắt khi quá tải hoặc lỗi



Xin góp ý cụ về cái mục 1.
Riêng máy quấn dây này mua cũng 400k rồi, mà độ rơ cũng khá cao, trong khi đó chỉ cần 1 trục qua 2 ổ bi và bộ gá tầm hơn 100k là đã có cái trục xịn hơn rồi. Nếu là chuyên gia đồng nát như cụ thì chắc khỏi tốn luôn :mrgreen:



Chơi hãm dây theo kiểu cái máy khâu con Bướm nó hãm chỉ là đơn giản và chuẩn nhất.
Trước em có khâu vá nên hay luồn chỉ qua cái lá thép chỉnh độ căng dây bằng ốc siết cái lò so rất chuẩn.



Mục này để tự chọn được ai có gì thì tận dụng. Như em có đến 2 cái :lol:



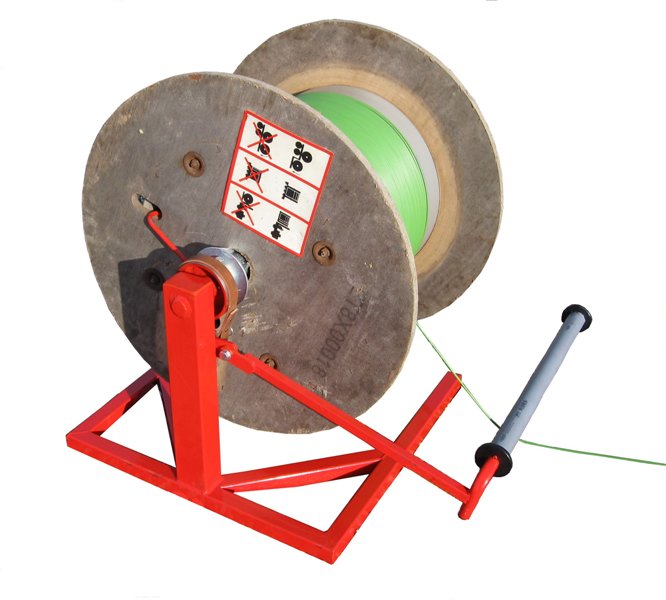

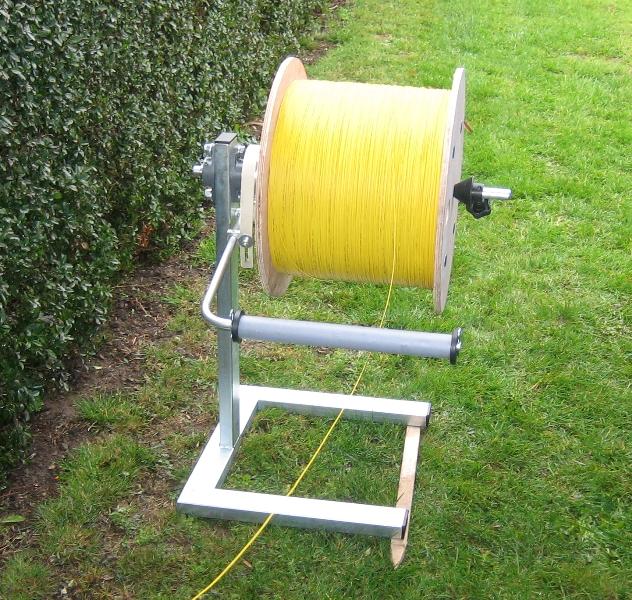

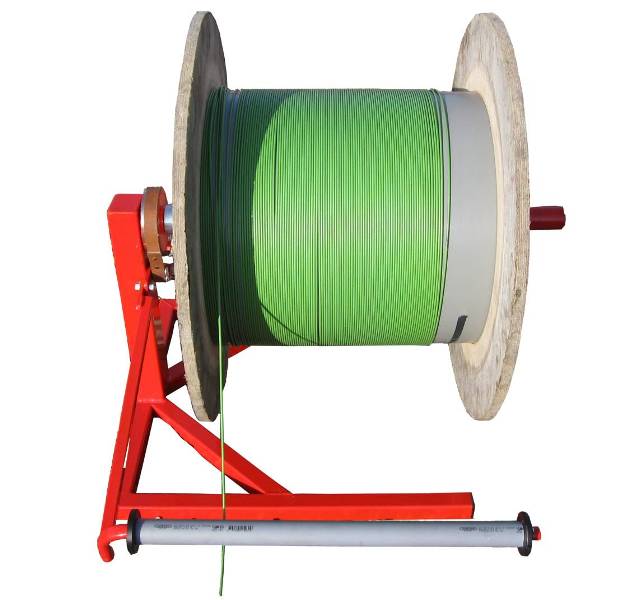

Các bác tham khảo kiểu hãm cơ mà tự động chỉnh lực căng nè. :lol:
Làm cái pully. trên đó cho 1 sợi belt trượt. Đầu sợi belt có cái lò xo và con ốc tăng giảm ban đầu. Cái cần hướng dây nó sẽ chỉnh lực căn của cái belt đó và làm dây lúc nào cũng căng.



Cũng hay.

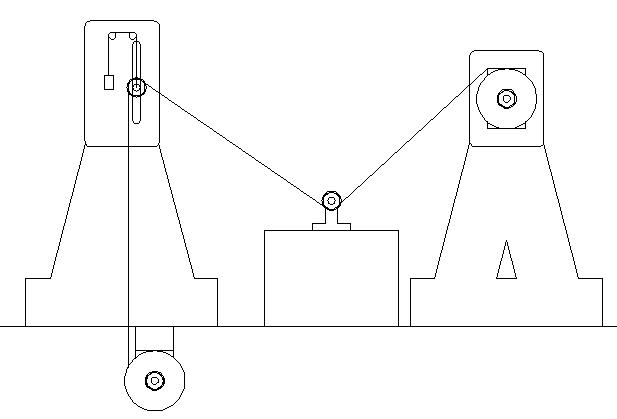

Em có ý tưởng khác cũng rất đơn giản: puly căng dây được treo trên pa lăng, điều chỉnh lực bằng trọng lượng vật nặng treo cuối dây.



Cái hãm chỉ của máy khâu con bươm bướm em biết, chỉ e nó là xước lớp emay vì đường đi của nó khá zíc zắc và gấp



chỉ cần 2 miếng cao su ép hai đầu cuộn dây xả là được thôi, cân chỉnh độ rít vừa đủ theo cỡ dây.



Các này đơn giản nhưng sẽ gặp rắc rối nếu cuộn dây bị quấn rối.



Bác làm thế hơi bị lách cách đây.
Bác mở cái máy quay Băng Cối hoặc cái Đầu Video ra là biết hãm động năng thế nào ngay. Có 2 lựa chọn : 1 là cơ, 2 là rơ le điện từ.
Rất đơn giản mà bác làm theo kiểu Nông Dân quá.
Tôi lại ngồi ngóng các bác.
Chúc các bác Thành Công!



băng cối cổ tạo lực căng thả có mấy cách :
loại đơn giản palăng có hãm vòng ngoài bằng lò xo kéo ứng dụng "ma sát trược"
loại chất lượng hơn dùng 1 motor quay ngược vừa dùng làm rew. khi cần lực thả thì cấp áp AJD. điều chỉnh tùy biến suy giảm qua cuộn dây tạo lực căng ngược lại
loại chuyên dụng betamax thì đồng trục là 1 cụm hãm giống cái motor cấp áp reg. 0> 12 V nó tạo lực phanh thả căng tùy áp .



Học mèo Tôm em thử vẽ bậy :mrgreen:



Hoặc cục dây lộn lại cho tất cả nằm trên 1 mặt phẳng :mrgreen:



Bác xem lại Cả hai phương án đều khó khả thi vì em đã chơi kiểu này rồi.
Vật nặng nó kéo cuân dây đồng trước. Không có cái gì giữ cái rulo này thì vật nặng bao nhiêu cũng không ăn thua. .
Buộc phải có cơ cấu giữ quân dây đồng với lực gần bằng vật nặng.



Tất nhiên cuộn dây đồng được giữ bằng trục đường kính nhỏ hơn 1 chút so với đường kính trong cuộn dây, trục này cố định vào bộ gá phía dưới chứ bác.



Bác xem lại Cả hai phương án đều khó khả thi vì em đã chơi kiểu này rồi.
Vật nặng nó kéo cuân dây đồng trước. Không có cái gì giữ cái rulo này thì vật nặng bao nhiêu cũng không ăn thua. .
Buộc phải có cơ cấu giữ quân dây đồng với lực gần bằng vật nặng.[/quote]
Tất nhiên cuộn dây đồng được giữ bằng trục đường kính nhỏ hơn 1 chút so với đường kính trong cuộn dây, trục này cố định vào bộ gá phía dưới chứ bác.[/quote]
Thiết kế kiểu này thì cuộn dây đồng phải được lắp cố định trên trục quay một chiều (theo kiểu balans cần cẩu)
khi mình ngừng quấn dây cuộn dây đồng sẻ tự khoá (các bác có thể dùng ổ líp xe đạp dể DIY)



Cảm ơn bác. Vừa cuốn OPT vừa nghe tiếng lóc cóc của líp xe đạp hoặc bộ cóc 1 chiều cùng hay bác nhỉ.
Đúng là phải có thêm bộ tự hãm rồi, có lẽ em sẽ dùng hãm bằng ma sát thông qua miếng nỉ cuốn quanh trục cuộn dây, điều chỉnh lực giữ bằng lò xo và rơ le chuyển chế độ: chạy và dừng. :mrgreen:



Chuẩn ạ,
Phải có bộ hãm cuận đồng. Dùng kiểu ma sát cho đơn giản. Bác nghiên cứu có thể chỉnh được lực hãm với dây to thi lực lớn hơn dây nhỏ.
Có thể bộ dải dây tự động sẽ hiệu quả hơn với dây từ 0.75mm trở xuống vì dây to quấn đơn giản hơn.



Việc chỉnh lực hãm ở chế độ "run" cũng không khó, em định dùng lò xo ở 1 đầu, có các móc chỉnh độ dài khác nhau là xong. Đầu kia gắn với solenoid chuyển chế độ "run" - "stop".
Cỡ dây em đã xác định ở đây: Chỉ từ 0,1 đến 1 mm thôi.
viewtopic.php?f=45&t=81572&start=50
Kính mời các bác bàn tiếp. :mrgreen:



Em đã làm đơn giản hãm bằng mút cao su áp vào kim loại nhưng không đạt yêu cầu, còn tay đòn ổn định căng dây thì rất vướng víu, cuối cùng lại quay trở về "bàn tay vàng" với miếng vải nữa đễ hãm dây, cái này quấn thì được mọi cỡ dây, vì vài tháng em mới quấn có 1 -2 cục biến áp nên không cầu kì nữa.



Thông thường các máy quấn đồ hãng chắc để thuận tiện thay dây nên họ không làm thiết bị hãm cuộn dây, với lại cuộn dây dùng cho máy hãng là cuộn to nên kéo nó đi cũng oằn sợi dây rồi, cần chi phải hãm

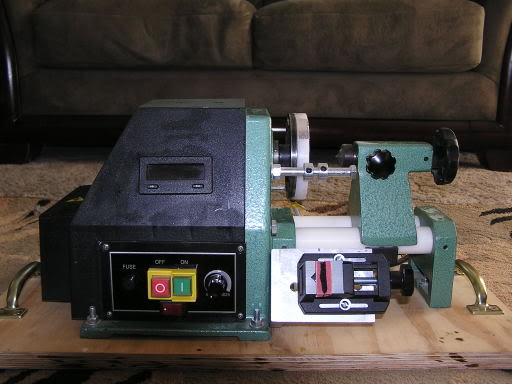

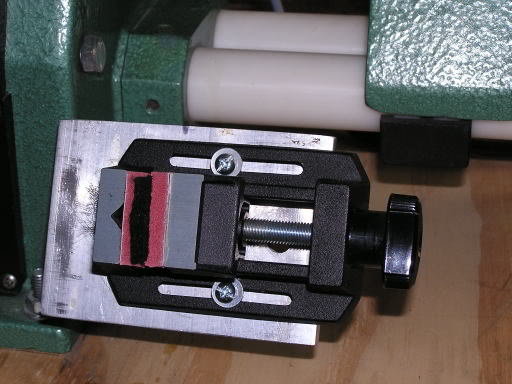

Cái hình này là cơ chế hãm dây đơn giãn dùng nhiều tầng từ cao su - mút xốp và nỉ



Hay quá bác.
Bác cho thêm mấy tấm hình cái máy trông như máy ép bột cho anh em chiêm ngưỡng tý :mrgreen:

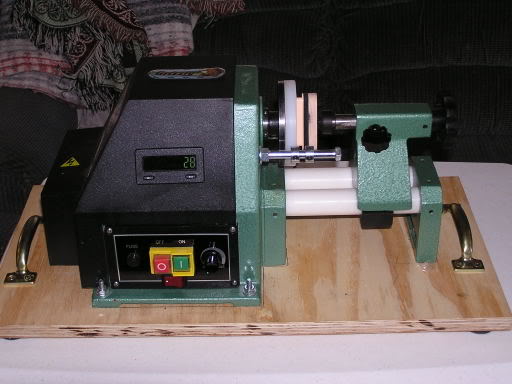

Cái máy này là chuyên quấn cuộn pickup cho đàn ghita, mình chỉ sưu tầm được mấy ảnh thôi

Theo mình các bác nên làm hãm sợi dây trước, vì dù sao cũng là làm máy nghiệp dư thôi, phần nào rắc rối chưa cần thiết thì tính sau, khi đã hình thành cái máy rồi thì lúc đó ai thích kiểu gì phăng thêm, hãm cuộn dây có nhiều cách nên sau này ai thích kiểu gì cứ tự thiết kế cho nó phong phú.
