Diy máy quấn biến thế, opt, rải dây, đếm vòng tự động.

Nếu có thể bác thử làm hãm bằng nam châm điện xem, bác kiếm cái lõi thép cứng rồi quấn 1 vài trăm vòng dây lên, sau đó cấp điện vào(thử nghiệm với điện áp thấp thôi có biến trở chỉnh áp thay đổi lưc từ) dùng lực hãm điện từ này và hãm động năng bằng ma sát vào trục kim loại cuộn dây đồng, hoặc làm đĩa hãm giống thắng đĩa xe.



Ý tưởng của em là thế đấy ạ, em dùng từ solenoid chuyển chế độ run - stop. Em trữ được kha khá loại nam châm điện 24 V DC này, có cả tay đòn luôn.
Trục thép mạ có bạc đỡ đồng em cũng trữ được khá nhiều, nếu các bác muốn cùng làm em có thể tặng luôn cho "đồng bộ" trong nhóm.



Vấn đề căng dây thì em làm theo cách giữ cuộn dây và kẹp dây đơn giản mà vẫn hiệu quả cho cỡ dây từ 0.15mm-0.6mm .
Đơn giản thế này thôi các bác :



muốn hãm dây auto mình có ý này.

dùng thêm một moto điều tốc nữa, gắn cuộn dây xả trên trục moto. dây ra qua một cần dài khoảng 7 cm. có lò so kéo nhẹ một chiều để căng dây.

moto này tốc độ bằng moto cuốn, hoặc ít hơn hay nhiều hơn chút ít. ví dụ đường kính cuộn xả bằng lõi cuốn 1/1.

cần căn dây 7cm có điểm đầu là bánh xe, điểm cuối gắn vào núm volume chỉnh tốc độ.

trong khi quấn, cuộn dây nhỏ lại, lõi cuốn to lên, dây rút nhiều hơn nên kéo căn cần căng dây 7cm.

lúc này volume tăng theo cần căn dây, moto cuộn xả chạy nhanh hơn cho kịp lõi cuốn.

nếu cuộn xả dây lỡ nhanh hơn chút, dây chùng, cần căng dây được lò xo kéo trả về đồng thời volume giảm, moto giảm.

cứ như vậy, auto liên tục.

qua tuần mình sẽ làm cụ thể để hình dung hơn. đơn giản, hiệu quả.



Em thấy chẳng đơn giản chút nào đâu ạ :mrgreen:
Cảm ơn bác. Bác cho chiêm ngưỡng tiếp các bộ phận khác đi.



Chốt phương án đi bác ơi.
Thử nghiệm xong điều chỉnh dần

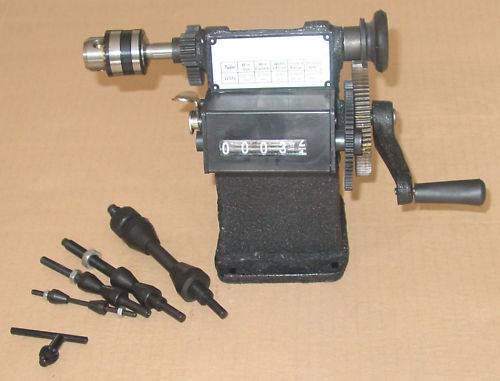

Em nghĩ nếu mua máy quấn tay TQ để cải tiến bác kiếm loại này tiện lợi nhiều đường cho sau này. Hoặc làm lại cái cốt truc quấn dây rồi gắn đầu khoan như vậy, vì đằng nào cũng phải sơ mi (bạc thau; bạc đạn) cho cái truc đó, máy hàng chợ cốt lỏng lè.



Máy này bộ đếm số cũng hay trục trặc lắm bác, coi như tận dụng phần gá đỡ + bánh răng thôi.
Em thấy 2 loại đếm bằng quay kim và hiển thị số đều sử dụng được như nhau.

Em đang mong các bác cùng bàn để chốt phương án đây.

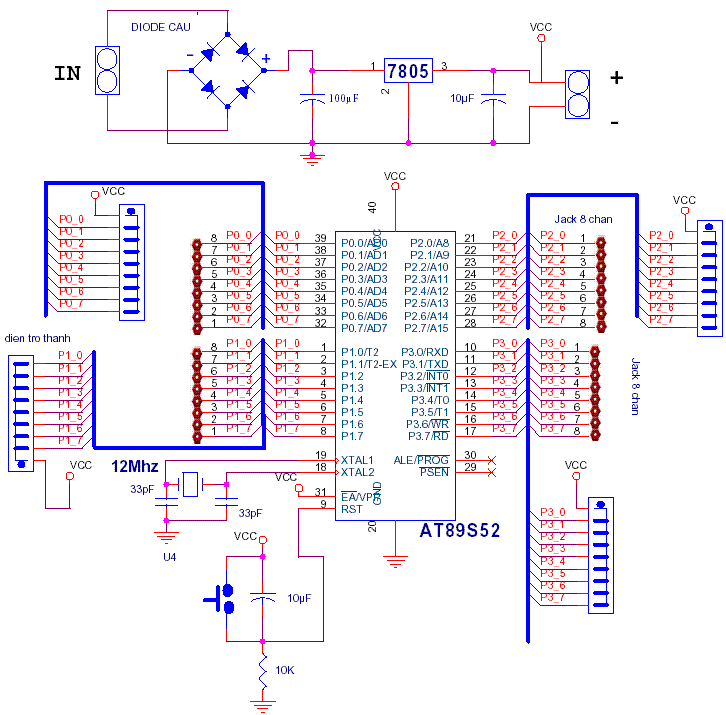

Mạch điều khiển hồi trước em đặt làm dùng con ATMEL này

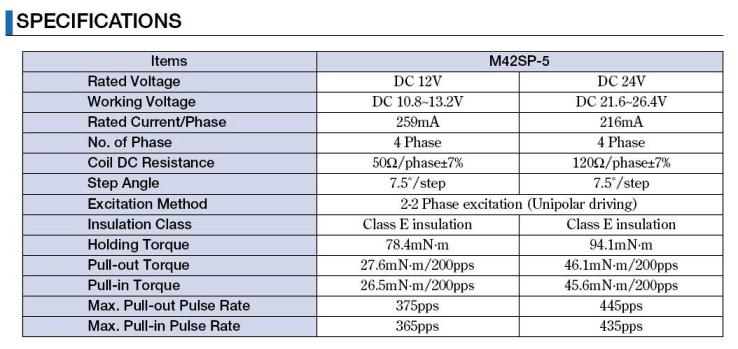

Đặc tính kỹ thuật của động cơ bước nhỏ Mitsumi

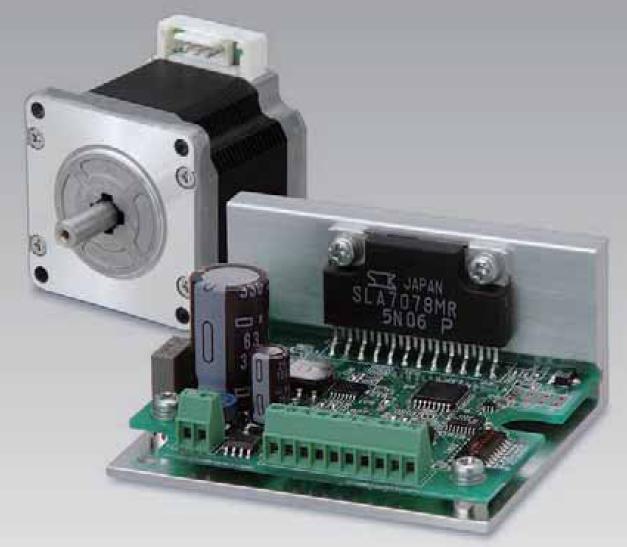

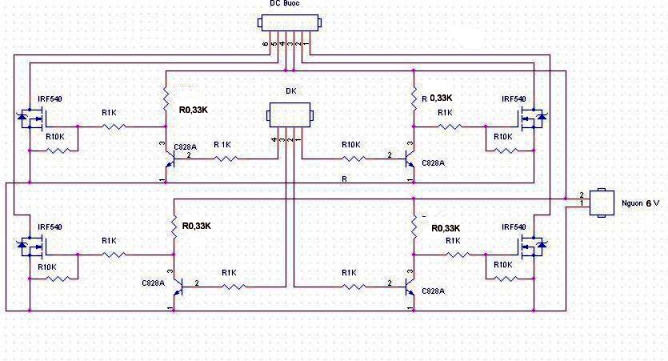

Nếu các bác tìm được IC chuyên dụng điều khiển động cơ bước họ SK thì tuyệt :mrgreen:



Em xin cập nhật lại 1 chỗ để các bác dễ theo dõi:
Máy cuốn dây
Yêu cầu:
Cuốn được các biến thế nguồn, OPT, choke
Cỡ dây: Từ 0,1 mm đến 1,0 mm
Kích thước bobin: Chiều dài từ 20 mm đến 80 mm
Chế độ làm việc:
- Cuốn từng lượt bán tự động, ( nguồn, OPT, cuốn đầy lớp từ chặn đầu đến chặn cuối để lót giấy cách điện giữa các lớp);
- Cuốn từng lượt bán tự động, ( nguồn, OPT, cuốn theo số vòng đặt trước từ chặn đầu đến số vòng đặt trước để lót giấy cách điện giữa các lớp);
- Cuốn nhiều lớp tự động theo số lớp đặt trước ( choke, nguồn có số vòng / V lớn, cỡ dây khá to);
- Cuốn nhiều lớp tự động theo số vòng đặt trước ( choke, nguồn có số vòng / V lớn, cỡ dây khá to);


Các bộ phận chính:
1. Cơ khí:
- Máy cuốn dây cơ khí, bỏ tay quay, lắp puly, làm lại cái cốt truc quấn dây rồi gắn đầu khoan như vậy, sơ mi (bạc thau; bạc đạn) cho cái trục đó.
- Cơ cấu rải dây: chạy 2 chiều,

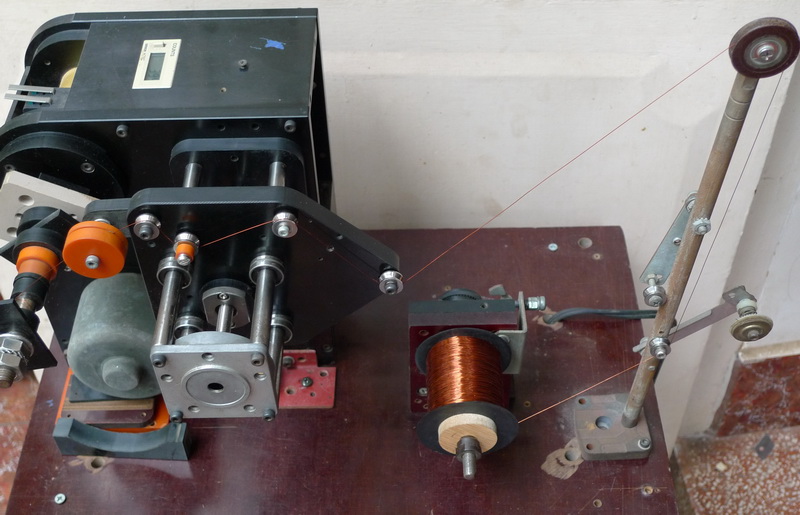

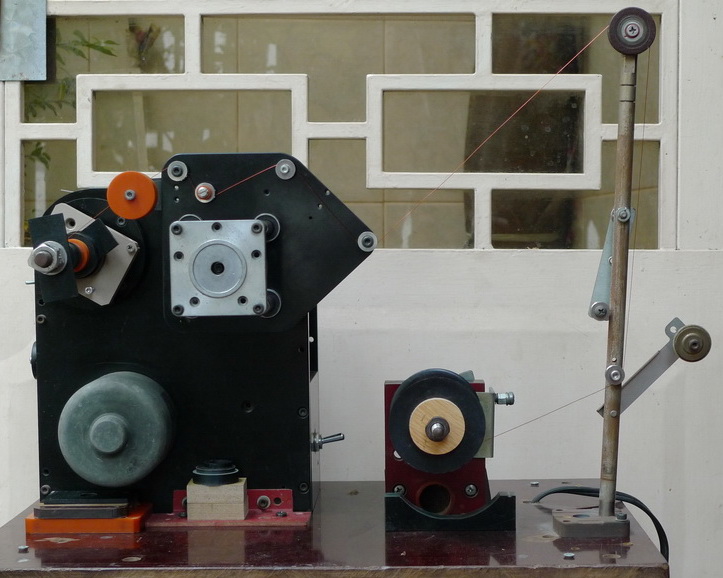

- Cơ cấu căng dây: puly căng dây được treo trên pa lăng, điều chỉnh lực bằng trọng lượng vật nặng treo cuối dây.
- Trục đỡ cuộn dây, tốt nhất đỡ được 2 cuộn, trục song song với trục cuốn dây.
cuộn dây đồng được giữ bằng trục đường kính nhỏ hơn 1 chút so với đường kính trong cuộn dây, trục này cố định vào bộ gá phía dưới.

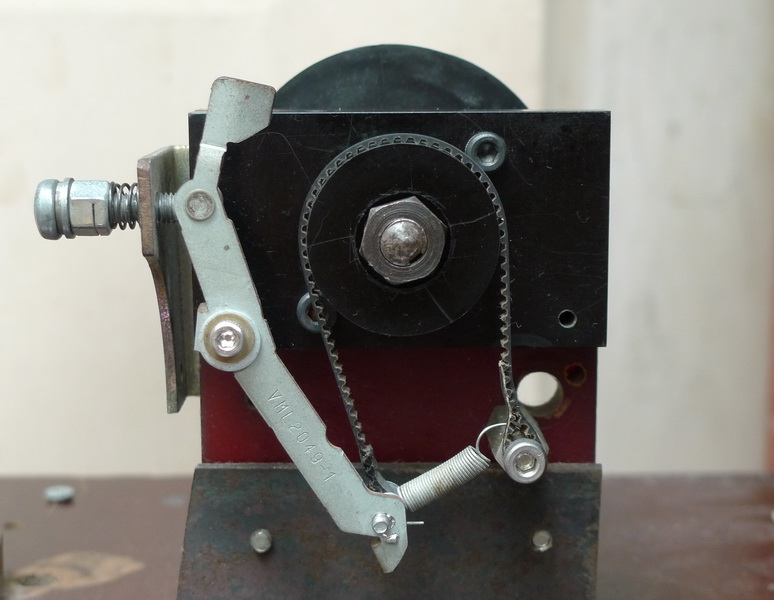

Bộ tự hãm bằng ma sát thông qua miếng nỉ cuốn quanh trục cuộn dây, điều chỉnh lực giữ bằng lò xo và rơ le chuyển chế độ: chạy và dừng.
Có thể sử dụng cơ chế hãm dây đơn giãn dùng nhiều tầng từ cao su - mút xốp và nỉ.
2. Sensor
- Bộ lấy tín hiệu đếm số vòng,
- Tín hiệu cơ cấu rải dây đến đầu hoặc cuối hành trình đặt trước,
- Tín hiệu hết dây.
3. Nguồn:
- Cho bộ điều khiển, khoảng 5 V/2A,
- Cho động cơ cuốn dây: Nguồn dòng 2,5A hoặc ổn áp 5V, 12V tuỳ theo loại động cơ sử dụng,
- Chơ động cơ rải dây: 12 V / 300 mA.
4. Bộ điều khiển
- Chọn chế độ làm việc,
- Đặt số lớp,
- Đặt số vòng,
- Đặt tốc độ cuốn dây,
- Đặt tốc độ rải dây.
- Tự ngắt khi quá tải hoặc lỗi

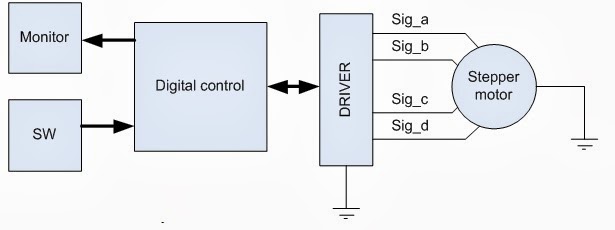

Về điều khiển bác lên sơ đồ khối để mọi người dễ hình dung, kiểu thế này chẳng hạn, lập trình vi điều khiển thì em mù.



Em sẽ lên sơ đồ khối, còn chọn vi mạch lập trình và lập trình thì ... phải nhiwf các cao thủ thôi. Đến đoạn đó em ... thua. Em chỉ lập trình PLC thôi, mà dùng PLC trong trường hợp này thì quá là lãng phí luôn :mrgreen:



Hông dùng computer à các bác? dùng cho khỏe, đỡ phải lập trình.



Em nghĩ làm one chip có cổng LPT hoặc RS232 ( RS485 càng tốt) nối với mấy tính sẽ tiện dụng hơn. Xin ý kiến bác :mrgreen:



Thực sự đơn giản mà bác ! tổng thể là như thế này :



Bác ... thuộc lực lượng Taliban ạ? Khủng thế mà còn là đơn giản :shock:
Em nhìn đít động cơ kéo trục quen quen, hình như động cơ gạt nước, 2 tốc độ :?: :mrgreen:



Em là dân thường bác ơi ! :mrgreen:
Động cơ trục chính là loại DC có bộ giảm tốc : 12VDC-12A ,không phải loại gạt nước.

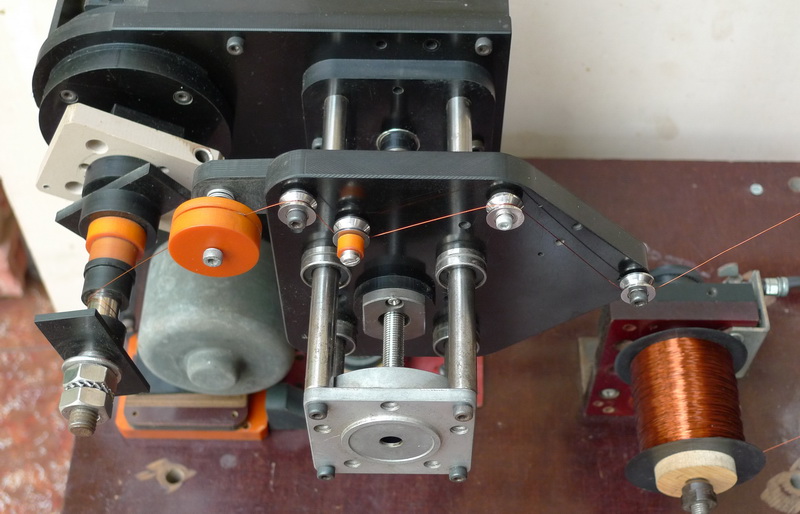

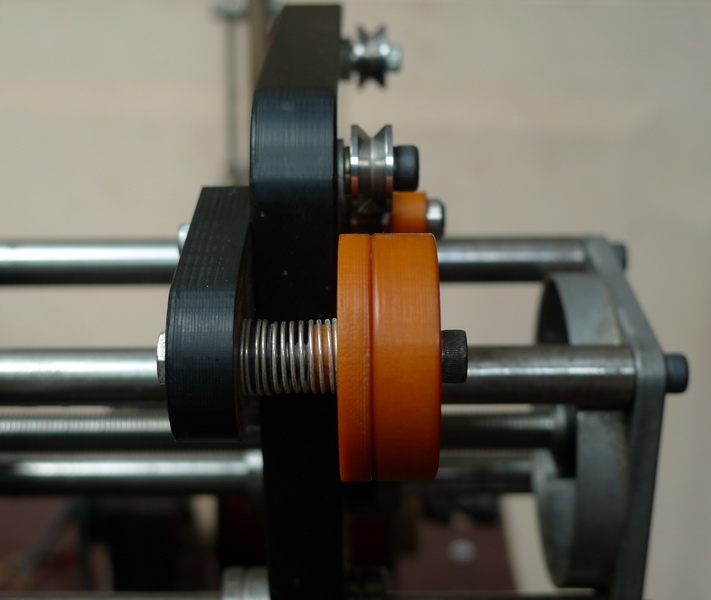

bác làm gì mà qua nhiều bu ly vậy bác, dây nó dãn ra hết. nhìn pro ghê.



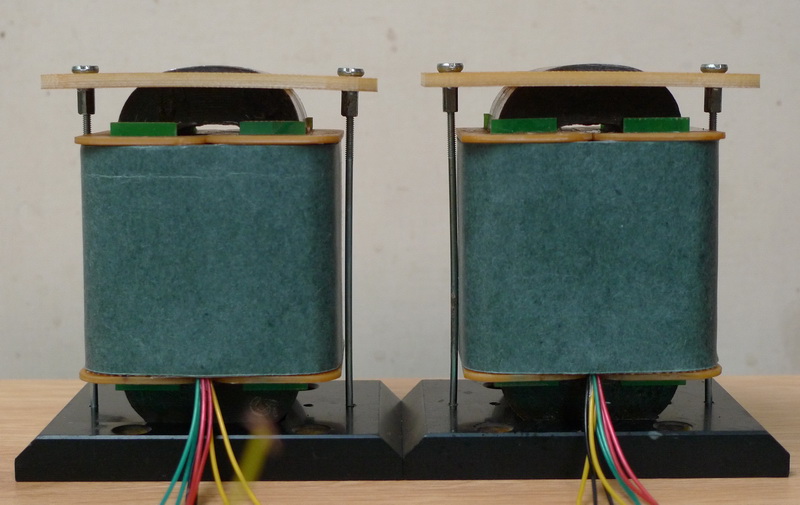

Thêm cái ảnh sản phẩm của bác Manhtuong cho hết chất Taliban luôn :wink:



Nếu giao tiếp máy tính qua LPT và dùng phần mềm Mach3 thì bỏ qua được khoản lập trình C hay gì đó tương tự. Em cũng kết cách này Mach3 dùng mã G-code nên khả năng lập lệnh cho nó em nghĩ dân amateur có thể tự học hỏi và làm vài câu lệnh đơn giản được, em mô tả sơ cho bác nào chưa biết thì có thể hình dung về phần mềm này.
Dạng dòng lệnh
G1 X7.254050 Y4.060550 Z-0.100000
G0 X7.254050 Y4.060550 Z0.200000
G0 X7.269640 Y4.343610 Z0.200000
G1 X7.269640 Y4.343610 Z-0.100000

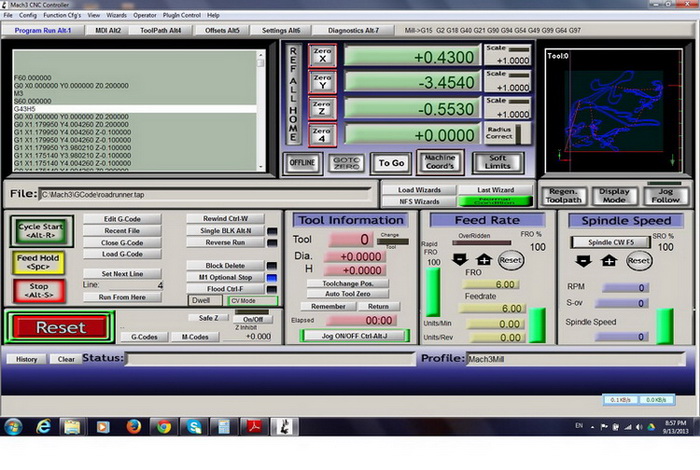

Giao diện mach3 (kiếm cái file gì đó cho ra tiếng Việt- chưa thử)


Nhưng để giao tiếp qua LPT cần board giao tiếp, em có sơ đồ này lấy trên mạng (tham khảo http://www.thegioicnc.com/), linh kiện dễ mua.
, board này thì quá dư thừa cho máy quấn dây, điều khiển 3 động cơ bước.

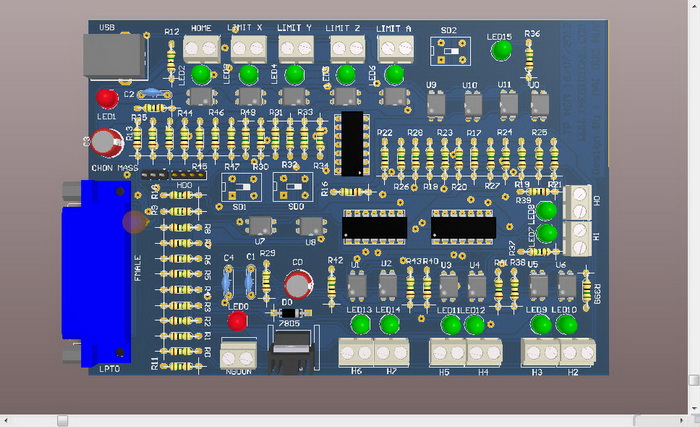

Hình mặt linh kiện gần giống thế này


Sau cái board này là gì chắc các bác biết rồi.
Em nghĩ dùng phần mềm này giống như lấy dao mổ trâu thịt con gà vậy :lol:
Nói thì đơn giản nhưng vào thưc tế thì em chưa có gì. Cao thủ nào rành Mach3 này thì lên tiếng giúp.



144 W, shock tập 2 :shock:
Toàn bộ khung bác gia công bằng máy phay CNC phải không ạ?



165 H?
Shock tập 3 :shock:

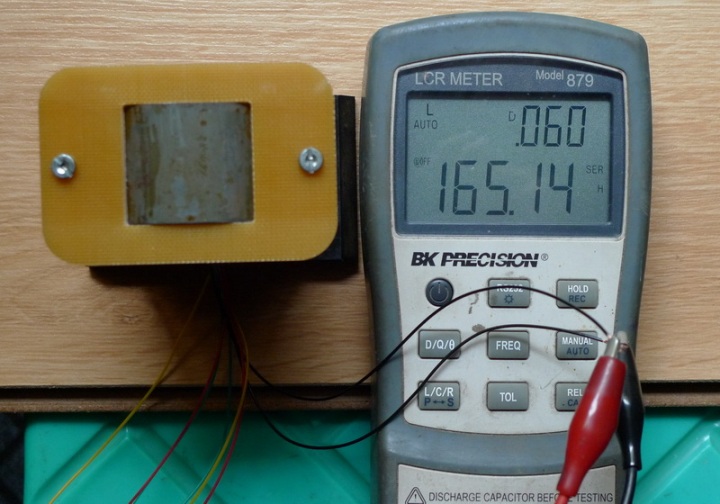

0.060 ở trên là gì thế bác?



Nếu là động cơ tức thời như đề xe máy thì có thể đạt công suất đó, chứ với size này thì mình nghĩ công suất chưa được một nửa.



Chắc là đường kính dây :lol: , thấy có chữ D mà
