Diy máy quấn biến thế, opt, rải dây, đếm vòng tự động.

Em cũng đi theo hướng bác fish2k7.
- Nếu dùng gcode thì...



Tham khảo phần mềm Gcoil nhé các bác.
- Không thích chơi trò Gcoil thì dùng trực tiếp trên giao diện Mach3 luôn.



Hoặc cái này nữa



Có cái cần rồi thì tới cái đủ. Nói sơ qua để các bác dễ hình dung.
Mach3 là phần mềm chuyên dùng chạy máy cnc, chúng ta dùng nó để đưa tín hiệu ra quay motor máy quấn dây và nhận tín hiệu vào từ nút bấm bên ngoài để stop, tới, lui... này nọ. Mấy cái hình trên là để cấu hình cuộn dây cần quấn. Tiếp theo để lấy tín hiệu ra từ LPT cho Driver (mạch điều khiển) của step motor hiểu thằng Mach3 đang nói cái gì thì gữa LPT và Driver step cần có 1 thằng trung gian gọi là BOB (breakout board). BOB thật ra rất đơn giản, ví dụ như cái em làm, dùng đệm 74HC244 chứ không dùng opto vì em nghe đồn đãi opto xử lý tín hiệu nhanh không tốt.



Vậy phần mach3 xong, phần bob xong, phần step motor thì ... may em nhanh chân đăng ký quà bác "tranguyennguyen" kịp nên cũng... xong. Còn lại phần Driver, cái này thì có nhiều loại, tùy khả năng đồng nát mà có thể tìm IC chuyên dụng hoặc mua mới luôn cả driver và bob, nhưng giá cũng hơi chát tí, 2 thứ đó tầm 2 -> 3 củ. Em thì diy luôn.



STK chuyên dụng nhưng dòng hơi bé (max 2.5A). Làm motor lớn tính sau :lol:
Vậy là xong phần điện rồi. Tới phần cơ khí.
Kết cấu 2 motor đơn giản em đưa lên lúc đầu em thấy cũng hay (của người ta chứ hông phải em của em). Cái tiếp là kết cấu căng dây, cái này em... hổng biết gì hết. :mrgreen: , tham khảo trên youtube em thấy máy quấn thương mại họ căn hay ở chỗ không cần căng cuộn đồng như các bác đang bàn mà họ để 1 cuộn to dưới đất rồi kéo dây qua kết cấu căng là quấn ầm ầm.



Cái kết cấu căng thì em có post hình ở mấy bài trước mà thấy các bác không quan tâm nên chắc là khó kiếm, tham khảo cho biết.
Căng rồi thì rải dây.



Tạm thời vậy, các bác góp ý thêm cho hoàn chỉnh.



D bằng nghịch đảo của hệ số phẩm chất Q ạ => D càng nhỏ thì phẩm chất của cuộn dây càng cao



Thông thường các máy hãng đều chỉ dùng 1 hệ thống hãm dây mà thôi, còn cuộn chứa dây đồng để tự do

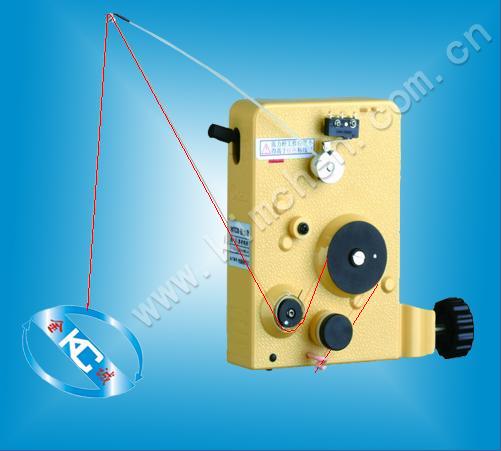

Nguyên lý các thiết bị hãm đều khá giống nhau, nhìn vào hình chúng ta có thể thấy rõ ràng hơn.


Trong hình đường màu đỏ là đường sợi dây đồng thực tế sẽ đi qua.
Như vậy trong các buli thì buli lớn nhất (thường được làm bằng cao su hoặc các loại nhựa, nỉ...) sẽ tác động lớn nhất đến việc hãm dây, chỉ cần buli này quay hơi chậm hoặc gần đứng yên (thậm chí là quay ngược) thì dây đi qua sẽ bị ma sát rất lớn dẫn đến sẽ bị hãm làm căng dây.
Cơ chế dùng buli hãm dây này ưu điểm là rất bền, không cần phải thay thế phụ kiện như trong trường hợp hãm dây dùng cơ chế ép 2 bên.

Thông thường cơ chế đi theo buli lớn này có 2 loại là cơ hoặc dùng từ (thông dụng nhất là dùng motor). Dùng cơ thì chỉnh trực tiếp bằng tay để tăng lực ép qua lò xo, dùng từ thì chỉnh gián tiếp qua mạch phát xung PWM hay đơn giản là điện áp DC cấp cho motor DC.
Đường đi dây qua buli lớn này càng vòng vèo thì dây càng dễ bị hãm, nhưng bù lại đối với dây lớn sẽ khó di chuyển, cho nên chúng ta phải thử nghiệm để có mô hình chính xác.

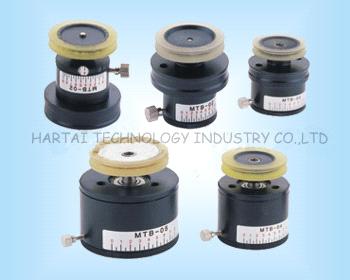

Đây là cơ cấu dùng cơ khí cho bu li hãm dây:



Còn đây là motor trong trường hợp dùng cơ chế từ trường:

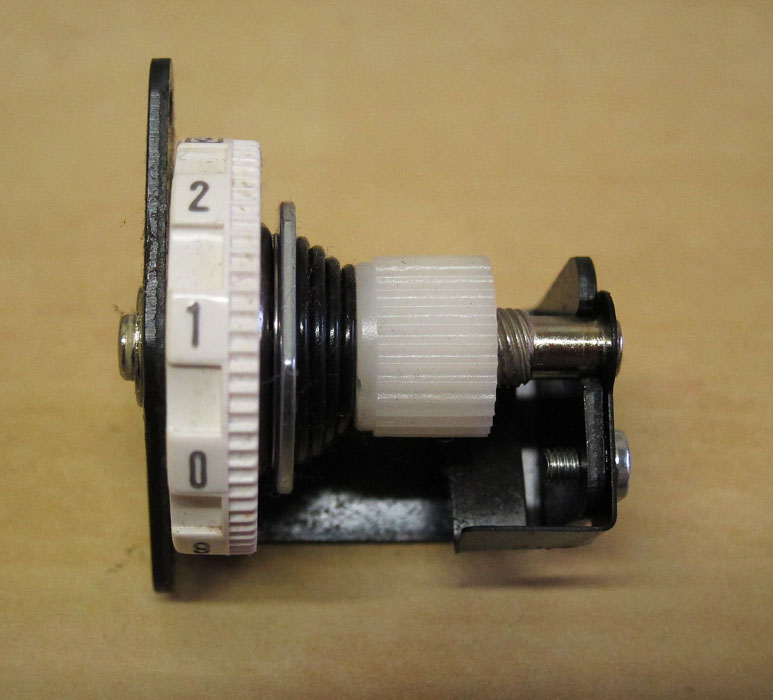

Đây là cơ chế kết hợp giữa buli và hệ thống hãm theo kiểu ép 2 bên nhờ lò xo và vít tăng lực ép lò xo, giải pháp này nhược điểm là 2 miếng nỉ ép 2 bên phải thay liên tục. Bù lại thì dễ thi công hơn chút



Đúng rồi bác , em làm trên con máy CNC còi của em .

Thấy trên nhãn của nó ghi như thế, con này của hãng DENSEI , em nghĩ đó là công suất tiêu thụ



Phần mền Gcoil này tiện lợi quá, nó giúp thời gian tạo sườn 1 chương trình mã G-code cực nhanh, sau đó mình có thể sửa, thêm bớt dòng lệnh cho đạt yêu cầu.
Cái driver chế với chíp đó của bác nhận xung Mach3 nó quay động cơ được không? vì em thấy tần số xung Mach3 nó 25kHz, ba cái driver linh tinh thì...đứng hình.

Còn cái giao diện quấn dây trên Mach3 bác làm sao lấy ra được, có cần cài thêm plugin hay gì đó nữa không bác?



Driver thì tốt chứ bác, em lụm ve chai STK672-120, chuyên dụng mà (trong xác máy photo). Cái sợ không nhận được là bob, vậy em mới làm board bob bằng 74hc244 chứ không dùng opto.
Còn giao diện quấn dây nó là "wizard" thêm vào, chứ bộ gốc mach3 không có.



Bác đứng ra lo cho anh em thiết kế phần driver dùng Linh kiện thông dụng đi, lượm đủ STK ve chai em nghĩ khá khoai.



Bác có giúp anh em gia công khoảng 10 bộ được không ạ?



Kit đk motor bước HN bán nhiều mà bác.
VD: để đk motor trục rải dây chỉ cần kit dùng IC L298 chỉ có 80k:
http://banlinhkien.vn/goods-813-diy-mod ... jRZS387rbc
Còn để đk motor bước trục quấn dây cho phép dòng 3.5A thì dùng kit này:
http://banlinhkien.vn/goods-2304-module ... jRZn387rbc
Đương nhiên muốn rẻ hơn có thể dùng nhiều mạch diy linh kiện rời khác.



Chiều nay ghé quấy bán phụ kiện máy may mua mấy thứ làm module hãm dây:

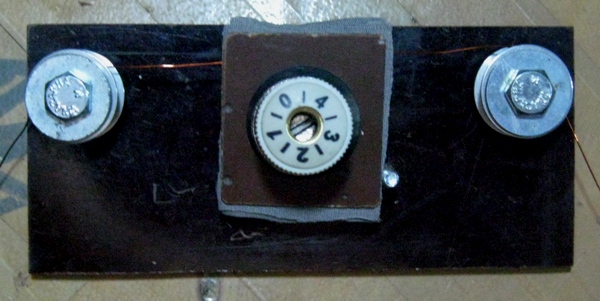

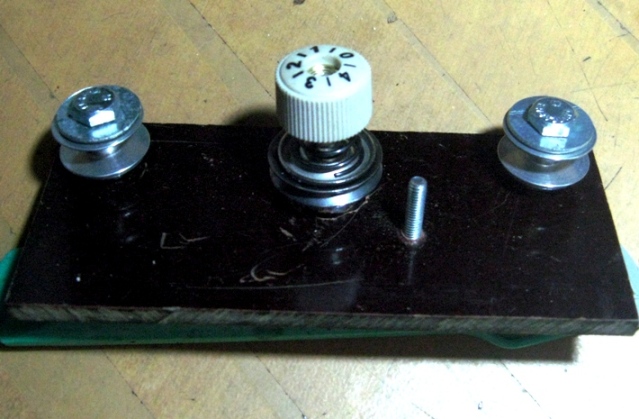

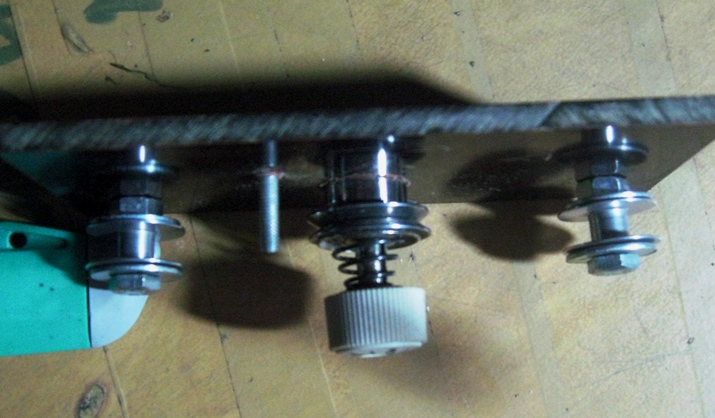

Cắt bớt lò xo, gắn thêm 2 miếng phíp vào, chưa tìm ra nỉ nên cắt tạm miếng vải :mrgreen: , nhưng làm xong test bằng tay thấy khá ổn.



Chuẩn
phương án này đơn giản hiệu quả
Quan trong là hạt dẻ



Em không chuyên về khoản này nên không dám nhận bác ơi !



Bo đó chưa đk được motor bác ơi !



Bởi vì các bác trên này đang có dự định mạch xử lý bằng máy tính hoặc vi xử lý nên bo đó là đủ rồi bác ạ. Còn như bác và em chạy stand alone thì bo đó chưa đủ

VD như cái mô hình này:

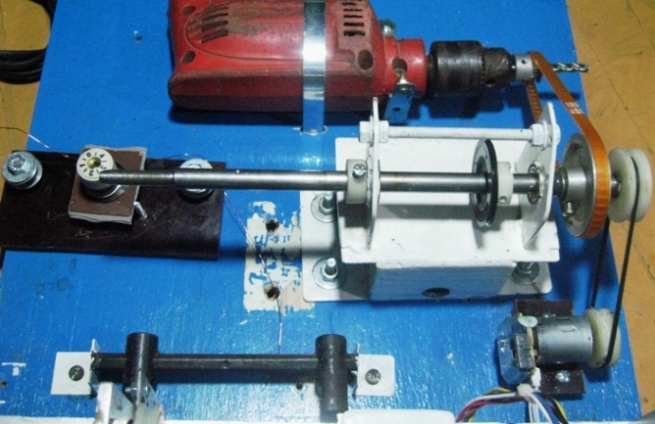

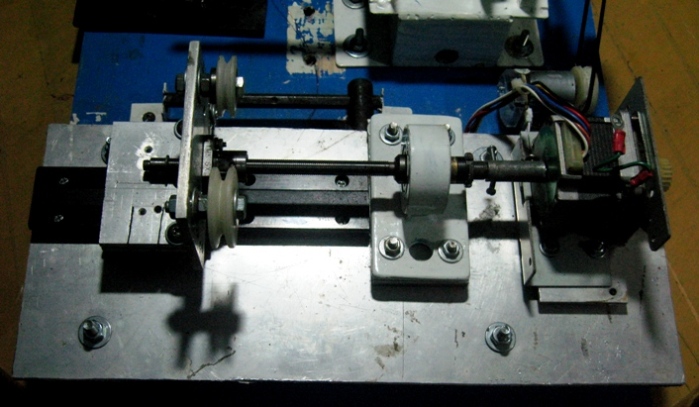

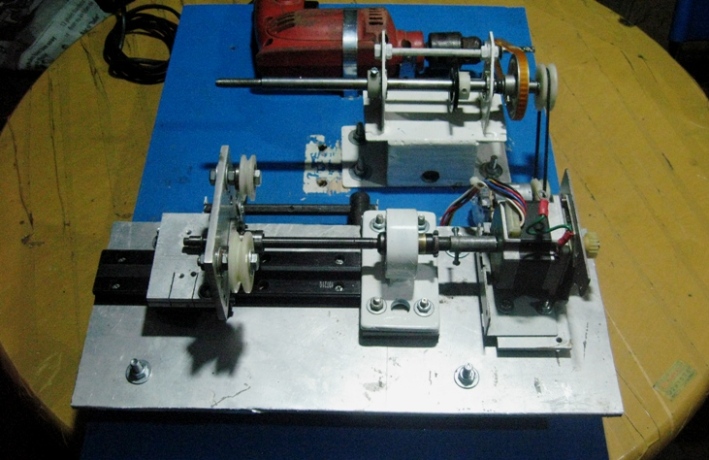

Đây là cái dự án dài hơi của em mà đang cố gắng trong hôm nay sẽ kết thúc :wink: , bo mạch xong hết rồi chỉ đấu nối vào nữa là xong thôi. Lâu nay kẹt ko kiếm ra motor phù hợp cho trục quấn dây nên dừng một thời gian, giờ kiếm tạm được cái máy khoan size nhỏ gắn vào dùng tạm, tuy hơi ồn nhưng đảm bảo tốt về moment lẫn tốc độ







Do dự án kéo dài hơi lâu (2 năm) cho nên thay đổi thiết kế mấy lần (tốn kém cũng ko ít ), giờ tuy làm xong nhưng vẫn chưa ưng ý về hệ thống mạch điện điều khiển, mặc dù chạy tốt nhưng vẫn hơi rườm rà, sau này có điều kiện sẽ cải tiến lại theo mô hình: 1 pic + 2 IC step driver

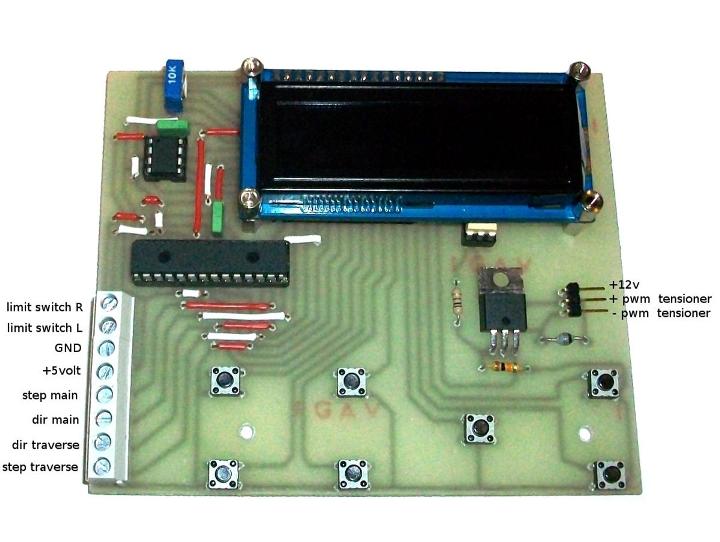

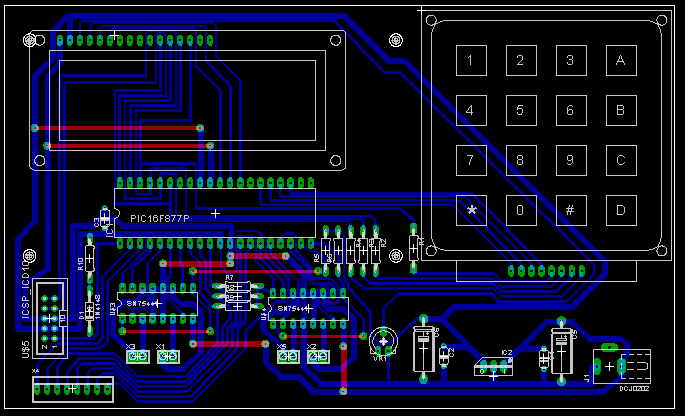

Đây là mô hình mạch điều khiển cho hệ thống rải dây mình ưng ý nhất:


Kết hợp thêm 2 mạch driver motot bước như cái này nữa là ok:


Như vậy khoảng 1tr là có đầy đủ hệ thống mạch điều khiển cho máy quấn dây.
Cái khó là... biết viết code nạp cho pic



Chúc mừng bác. Em cũng muôn đi theo hướng này của bác. Tiến hành có khó khăn gì mong bác giúp đỡ.



Cái khó nhất là viết code nhưng mà nó chỉ khó với anh em diy như mình thôi chứ với dân viết code thì không khó, bác có thể qua bên picvietnam liên hệ nhờ người viết xem sao, mình nghĩ là số tiền sẽ không bao nhiêu nếu chia ra cho 6 bác

Ở link này có một ông Tây làm nguyên cái dự án này nhưng ông ko share code mà bán pcb + pic, bác thử email liên hệ xem cách nào rẻ hơn
http://music-electronics-forum.com/t13215/

Mình thấy thông thường yêu cầu như sau:

1. Có đếm số vòng, đặt trước số vòng và trên màn hình sẽ hiển thị cả số vòng đã đặt và số vòng đang quấn.
2. Cho phép khai báo cỡ dây
3. Tốc độ: khi mới quấn thì chạy chậm, sau đó tăng dần lên rồi khi gần kết thúc sẽ chậm lại
4. Play, pause, stop
5. Tích hợp bàn phím cho tiện nhập code
6....

Như vậy trên cơ bản mạch chỉ cần 1 pic + 2 chip đk motor bước như L298 (dòng max 2A) hoặc L6203 (dòng 5A) hoặc 1 L298 (cho trục rải dây) và 1 L6203 (cho trục quấn dây); 1 màn hình lcd, 1 keyboard... là xong.

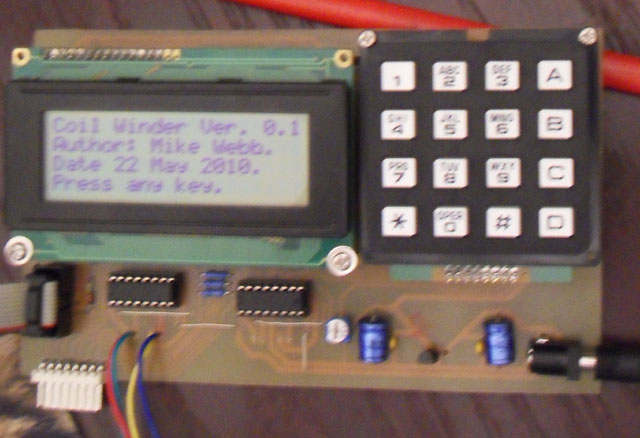

Tựa như cái hình này:



Cảm ơn bác, đúng mong muốn của em.
Có bác nào muốn làm cùng không ạ?
Em mạo muội lập danh sách cùng chế tạo bộ điều khiển stand alone:
1. tranguyennguyen: 2 bộ,



Bộ quấn của Bác Triet thật là DIY pro quá đi thôi.
Bác Nguyen : Em cần đủ cả bộ mang về chỉ quấn thôi, không có thời gian làm thêm chi tiết khác, Bác có làm cả bộ cho em đu theo.



Bác chọn p/a stand alone có cổng kết nối máy tính hay chỉ kết nối máy tính mới làm việc? nếu p/a stand alone thì đăng ký đi, đủ số lượng em đặt làm cùng.



cụ làm pro quá.
định nghỉ diy mà thấy lại thèm



Cái " Đơn giản" như của Anh mà 2 năm mới hoàn thành vậy cái này thì Cụ định mấy năm mới hoàn thành đây? :mrgreen: . Em chém tí rồi chuồn, các Bác đừng chém em tội nghiệp! :wink:



Hehe, diy là vậy mà, nhiều khi chỉ là cái amply đèn đơn giản 1-2 năm mới hoàn thành cũng là bình thường . Chẳng qua là thời gian vừa rồi ít diy, ít quấn nguồn nên không có động lực để hoàn thành mà thôi.
Vụ bo điều khiển máy quấn dây này như mình đã nói chỉ khó phần viết code, khi đã có code rồi thì mạch chỉ còn chút xíu.
Mình ko biết viết code nhưng cũng tham khảo diễn đàn về ghita ở nước ngoài thì thấy họ cũng tự thiết kế máy quấn pickup đàn điện khá nhiều và cũng nhiều người tự viết code, tuy nhiên họ chỉ phục vụ quấn pickup đơn giản nên chương trình cũng còn giới hạn.
Theo mình không khó để thuê người viết code và giá thành cũng không phải là cao lắm.
Còn muốn đơn giản hơn nữa thì khỏi vxl làm gì cho mệt, khỏi tốn tiền thuê người viết code, cứ kiếm thùng máy vi tính cũ rồi cài cái phần mềm free, ngõ ra thêm vài con fet, vài điện trở, transistor là có thể lái 2 cái motor bươc cho 2 trục rồi, chức năng thì khỏi nói rồi, vxl ko bằng 1 phần của nó! (dù sao cũng là software mà ). Lúc này chi phí cho phần mạch điện của máy quấn dây chắc chỉ hơn 200k.
