Diy máy quấn biến thế, opt, rải dây, đếm vòng tự động.

update tình hình diy:

làm xong bộ căng dây tự động, gắn thêm cái đồng hồ đếm lớp dây xong reset, đảo ngược moto rãi dây, đếm lại cho lớp khác. chính xác từng lớp dây, mỗi lớp bao nhiêu vòng tuỳ bobin lớn nhỏ.

quấn choke đủ số vòng định trước rồi ngưng hoặc quấn cho hết lớp định trước ngưng.

auto hoàn toàn, vẫn giữ lại đảo dây bằng tay khi cần quấn dây lớn.

đạt 100% yêu cầu.



update thì up luôn hình ae tham khảo học tập :mrgreen:



Lật đít em nó lên :mrgreen:

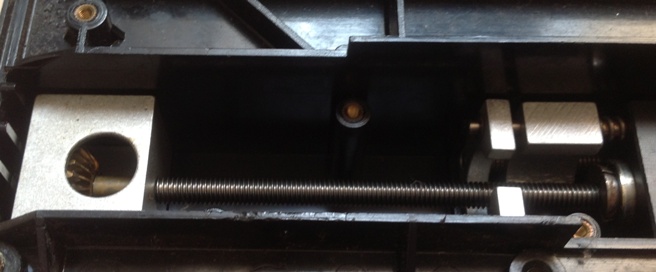

Quá đỉnh bác ơi. Nhìn thấy cây vít me mà thèm. :mrgreen:



Vít me này thì thiếu gì bác, vít me bi mới khó chớ



Thiết bị y tế thường rất xịn. Đống puly kia của em cũng lấy từ cây khoan nha khoa. Nói chung là "hổng giống ai" :mrgreen:



Khu vực của em thì đây là hàng rất hiếm, chỗ em có bán thanh ren thép siêu dỏm (90cm giá 18k), muốn kiếm ren inox còn khó khăn, nhìn đồ công nghiệp cứ ghiền. :mrgreen:



Mấy loại thanh vít me dài dùng bắt trần nhà thì chỗ nào cũng có, ngay cả loại inox. Lúc đầu làm máy quấn cái trục rải dây mình dùng thanh inox này nhưng thật ra hàng này sản xuất với mục đích dùng 1 lần nên nó không được tốt, nhìn thấy thẳng vậy nhưng thật ra nó oằn nhiều nơi, khi đưa vô hệ thống trục rải dây cân chỉnh rất mệt, cuối cùng cũng phải thải ra



Vâng em cũng có kinh nghiệm đau thương với mấy loại vít cán sẵn này rồi

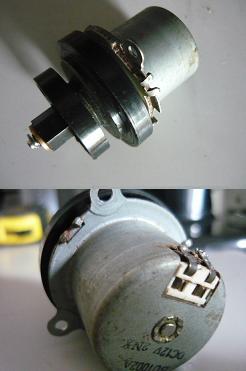

Bác Trà xem cái "phanh" 12V này có dùng dc không ? cấp áp DC từ 5>12 V là lực phanh tùy áp :mrgreen:



Hình như trong đầu reel to reel phải không cụ? Quá hay, em xin :lol: Không vội nên cụ để nhiều nhiều thứ gửi cho em 1 thể nhé.
Cái step motor của cụ hình như là loại giống động cơ đầu từ đầu video, tốc độ khủng luôn :mrgreen:



step M trên trong máy photo copy thấy hình thế thôi bánh đà to 10cm chạy chậm trục kéo dây cu roa cho có răng kéo puli tốc độ tùy chỉnh dc .


món tháo trong photo copy ra , trục vít vô tận có lắp vòng bi tân dụng DIY thả dây cũng tốt



còn vài chi tiết tiện chiều nay chưa lấy được, dây nhợ đấu chưa xong.
giờ thêm đủ thứ nên cái thùng nhỏ quá, mai em cho chạy trước lấy hình, còn thẩm mỹ thì tính sau vậy.



Ủa, không phải đạt 100% yêu cầu rồi bác?



chiều nay bỏ việc lượn đồng nát kiếm đồ diy máy quấn, toàn motor bước loại nhỏ
hic chả được món gì.



cụ cần motor bước cỡ nào ? :mrgreen: chủ nhật tới đi nhặt giúp cụ vậy



100% đạt theo yêu cầu của thiết kế, và hoàn thành mạch chạy được. còn mấy cái linh tinh thì mai mới hoàn thiện.

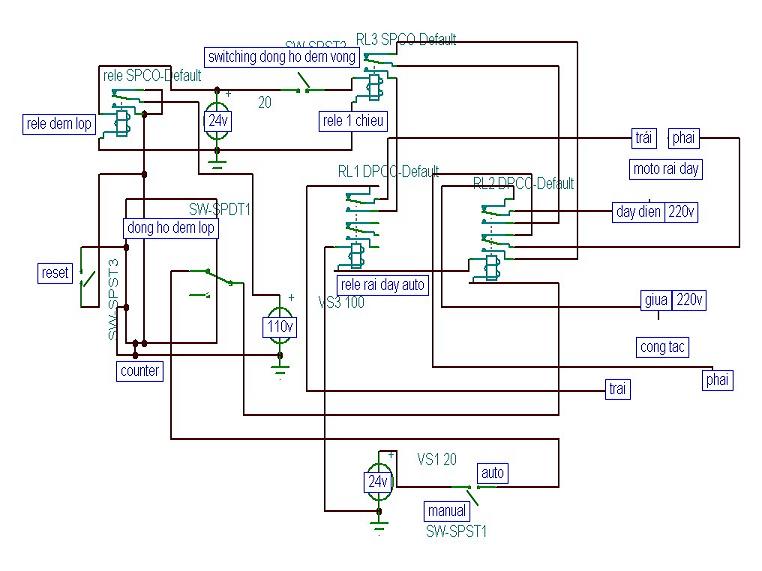

mới làm xong cái sơ đồ đi dây nà, suy nghĩ xong rồi mới vẽ ra đây. không rành điện tử nên chơi cơ điện cho chắc, nhìn đâu thấy đó.



Bác cho tôi và mọi người xin bác cái chích dẫn với, nói thật rất khó hiểu.



Loại như bác Trannguyennguyen tặng là ok đó, nói chung cân nặng tầm trên dưới 1kg là ok. Nếu có thông số thì bác chọn đúng loại 2 pha (thông thường 4 hoặc 6 dây ra), dòng >=2.5A.
Tuy nhiên bác mua gởi vào thì tiền ship còn nhiều hơn tiền motor nếu mua ở BH



Loại 1,8 độ, 2,5A cụ có xài được không để em vác ra bưu điện nhờ lừa cõng 2 cái lững thững vào chỗ cụ? Hay sợ dòng lớn quá thì 1 cái 2,5A, 1 cái nhỏ 7,5 độ, 70 Ohm :mrgreen:



1. khi công tắc bật manual, 'rele rãi dây auto' chuyển mạch điện 'moto rãi dây' về công tắc bật tay. cái này dùng cho dây lớn hoặc quấn ít vòng như đốt tim, đèn nắn.

2. khi công tắc bật auto, 'rele rãi dây auto' chuyển mạch điện 'moto rãi dây' về 'rele một chiều'. switching đồng hồ đếm vòng sẽ đóng ngắt rele 1 chiều.
lí giải chút chổ này. cái đồng hồ đếm vòng dây sẽ đếm đến vòng định trước. ví dụ 10 vòng.
sau đó đồng hồ tự reset, (đếm theo nhịp vòng moto quấn.). khi đến 10 vòng định trước đồng hồ nhảy switching trong chính nó (tùy chọn luôn đóng hoặc luôn hở).
rắc rối chổ này. khi reset thì cái switching trong nó cũng trả về chổ cũ. có nghĩa là chọn đóng,-> hết lớp, -> switching hở -> reset -> switching lại đóng. chọn hở cũng vậy.
giải pháp là dùng rele kiếng 1 chiều, (nó có 2 coil trong một, hít xuống có chốt giữ lại, đẩy lên cho bung chốt ra.) khi kết nối với switching của đồng hồ đếm vòng ta được cái công tắc hoản chỉnh.

switch đồng hồ nhắp nhả -> rele một chiều đóng xuống -> hết 10 vòng -> switch nhấp nhả -> rele 1 chiều nhả lên -> 10 vòng ngược lại. (xuống rãi dây qua trái, lên rãi dây qua phải).

ta có đồng hồ đếm lớp, được khiển theo rele đếm lớp, đồng bộ với nhấp nhả của switch đồng hồ đếm vòng. khi đếm đến lớp đặt trước (ví dụ 3 lớp) thì ngắt switch trong chính nó -> ngắt công tắc auto -> ngừng -> bấm reset đồng hồ đếm lớp -> tiếp tục (dây khác lớp khác).

làm lại : * đồng hồ đếm đủ 10 vòng -> nhấp nhả SW -> chuyển moto rãi dây qua trái -> khi hết lớp -> nhấp nhả SW -> chuyển moto rãi dây qua phải -> đủ 3 lớp -> đồng hồ đếm lớp ngắt SW -> ngắt công tắc auto. muốn làm lại từ đầu nhấn reset của đồng hồ đếm lớp.

Em xin hết.



Cái 1,8 độ 2,5A ok đó bác, bác gởi hỏa tiễn vô cho Cụ ấy đi



Cảm ơn bác. Xin phép bác quote lại để đặt đầu bài lập trình ATMEL sau này :mrgreen:



Bác cứ xui dại em, em có hơi ghen tỵ chứ không ghét cụ ấy đến mức thế :mrgreen:



Hiện tại không có nhiều gian đi bới đồng nát nên lên đây xin
Cụ Trà: thủng thẳng gửi vào cho e 1 cái
Cụ Triết tét xong gửi vào.

Thanks 2 cụ
