Diy máy quấn biến thế, opt, rải dây, đếm vòng tự động.

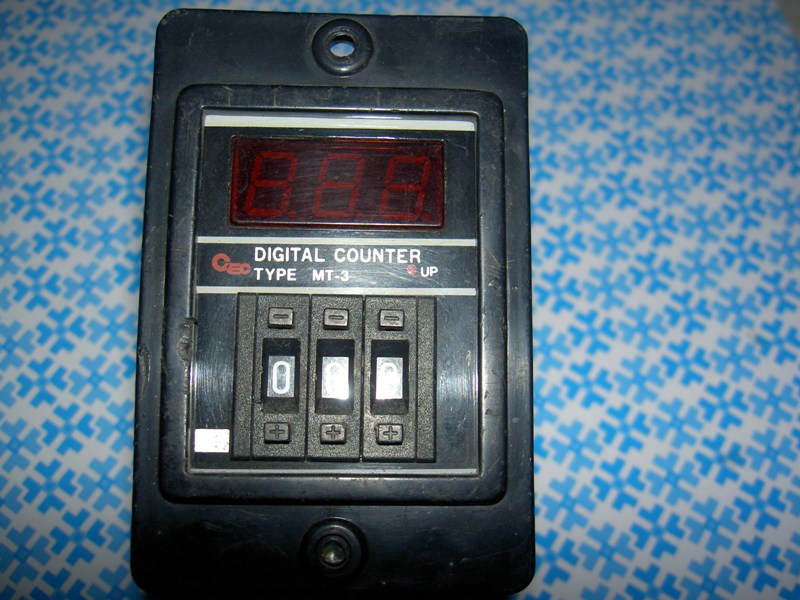

Hehe nó nằm trong driver cho motor loại 5 dây , em vừa mua được counter nó có phần set số vòng stop .

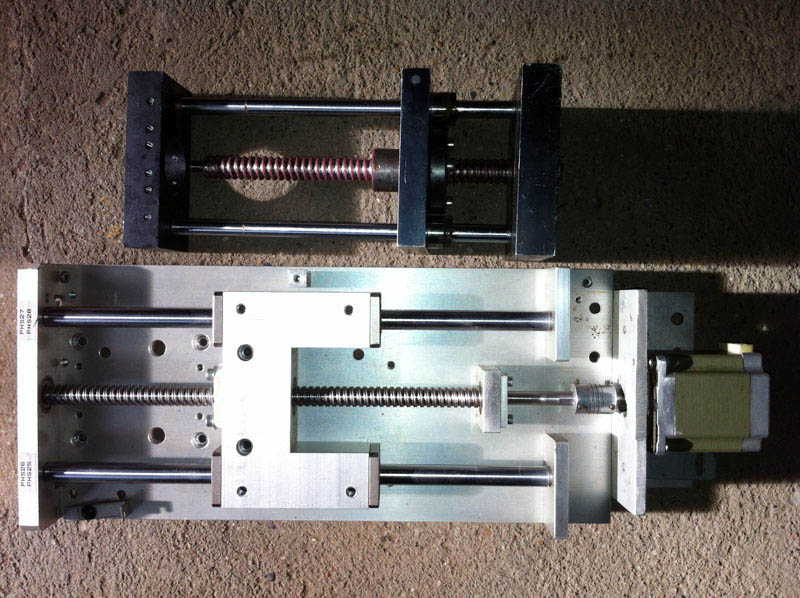

Em mới chỉ tập hợp được 2 bộ actuator chuẩn bị cho dự án hi hi



- Em xem trên mạng có video quấn OPT với máy quấn rất đơn giản.



Cái nhỏ là hàng diy hay zin vậy bác?
Cả 2 đều quá đẹp



Cái này có bác sô lên rồi, không đơn giản đâu bác , chưa kể là nó điều khiển bằng máy tính nên giản lược đi một số bộ phận rồi



Phần tốc độ của trục quấn các cụ đang làm là Fix phải khg các cụ?



Variable chứ bác, tuỳ theo cỡ dây, cỡ bo bin :mrgreen:



Vậy phải đồng bộ giữa tốc độ của trục bobin vs trục rải nhỉ? Khi tốc độ của trục bobin thay đổi thì tốc độ rải cũng thay đổi theo...



Còn phải thay đổi theo lớp cuốn nữa, cũng phức tạp phết.
Nếu không lại phải làm trục kéo/hãm dây để tốc độ linear là không đổi.



Cái nhỏ hàng zin bác ạ vít me bi NSK. Cái lớn hàng gần zin vì phải làm một số chỗ. Cái máy của bác chạy ngon chưa?



Các loại cỡ dây bên dưới thì nên bỏ cỡ dây nào để còn khoảng 10 loại hay quấn nguồn, Opt, Choke amply đèn anh em ơi?

em tính làm cái volume select 10 nấc cho nó hí ènd. tương ứng với 10 cỡ dây, sau đó bỏ cái vôlume của nó đi, gắn điện trở sao cho mỗi nất là một cỡ dây, mình chỉ phải cân đo điện trở một lần thôi, sau đó là thay dây bật chạy.

19 0.040 1.016 0.004"/gauge
20 0.036 0.914
21 0.032 0.813
22 0.028 0.711
23 0.024 0.610 0.002"/gauge
24 0.022 0.559
25 0.020 0.5080
26 0.018 0.4572 0.0016"/gauge
27 0.0164 0.4166
28 0.0148 0.3759 0.0012"/gauge
29 0.0136 0.3454
30 0.0124 0.3150 0.0008"/gauge
31 0.0116 0.2946
32 0.0108 0.2743
33 0.0100 0.2540
34 0.0092 0.2337
35 0.0084 0.2134
36 0.0076 0.1930
37 0.0068 0.1727
38 0.0060 0.1524
39 0.0052 0.1321 0.0004"/gauge
40 0.0048 0.1219
41 0.0044 0.1118
42 0.004 0.1016



..............



Cụ thiếu gì cụ phải nói chứ? Biết đâu em lại nhặt hộ được. :mrgreen:



Chào bác.
Cái máy của mình hoàn tất xong mấy bữa rồi nhưng chưa thử quấn dây, chỉ có test sơ sơ
Hôm qua đi làm mấy cái cốt để luồn bobin, hy vọng trưa nay xong để test thử quấn dây



Trong khi chờ chốt phương án điều khiển, em tiếp tục lục kho :mrgreen:

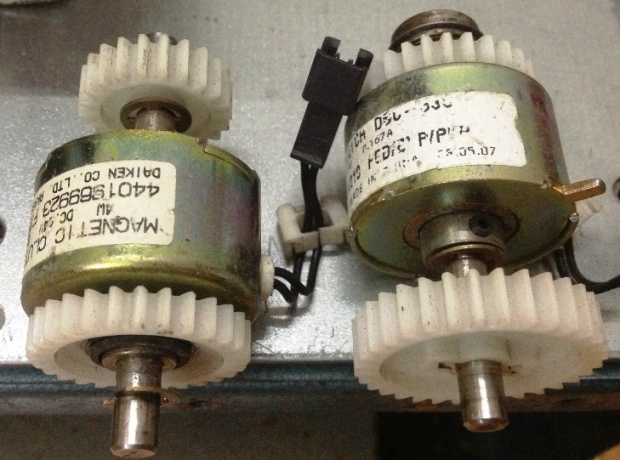

Mấy cái hãm bằng từ này tháo từ đâu ra mà hay rứa bác? Lúc trước mình đi đồng nát cũng thấy nhưng lúc đó ko biết lượm làm chi, giờ xem nó nằm chỗ nào đi lựm tiếp



Lâu lắm rồi bác ơi, em cũng không nhớ nữa.

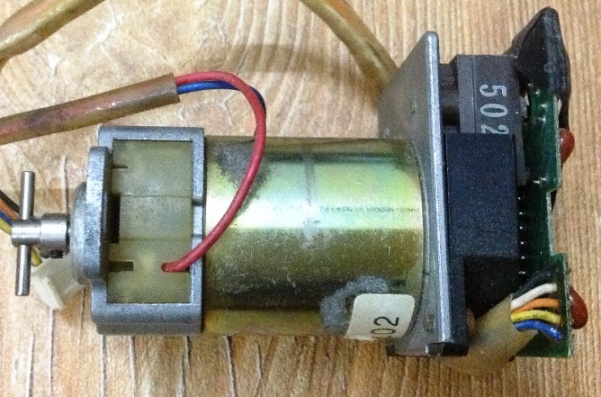

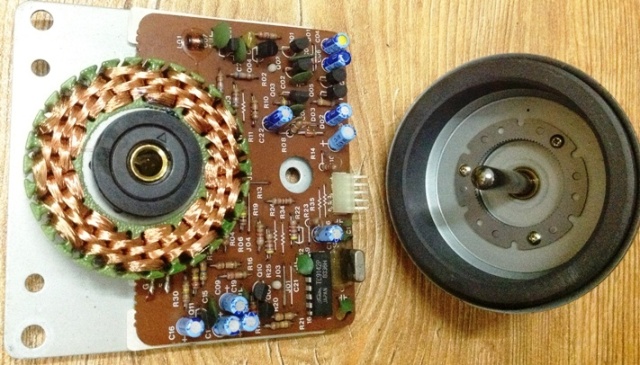

Thêm mấy chú động cơ có encoder sau đuôi và động cơ turntable :mrgreen:

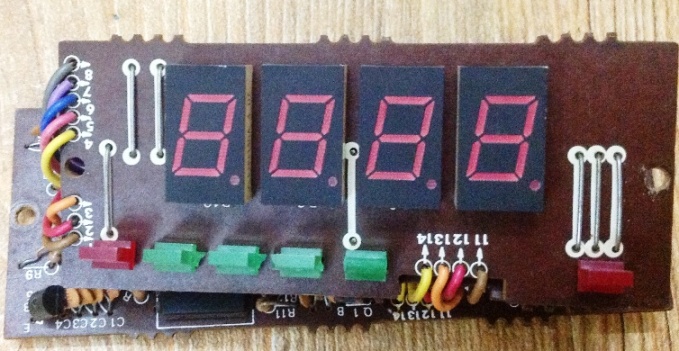

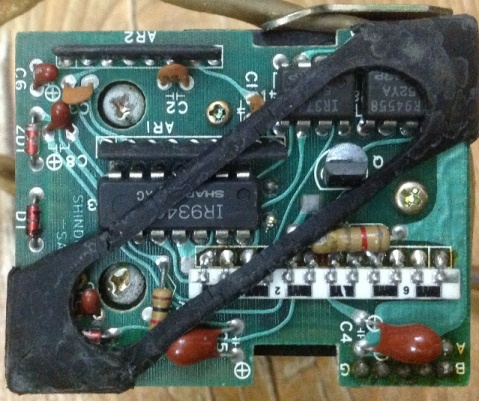

món led 8 thanh có Vu led này giống tháo trong TV 21sony trinitron :mrgreen:

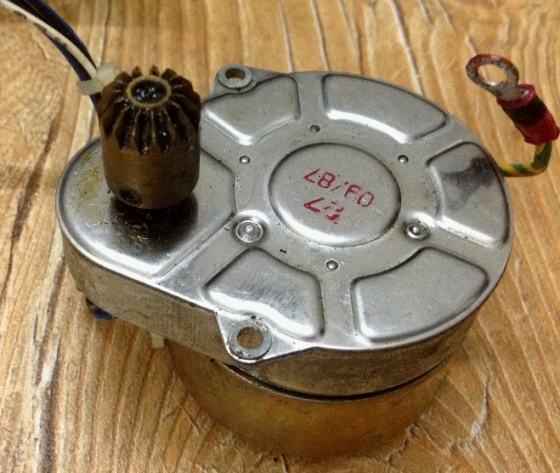

cái step dưới cùng anh còn 1 cái tương tự sharp chạy ngon lành tới lui :mrgreen: thấy treo hình mới hay mình còn mớ xài được có cả counter , time hiện số 8 đoạn loại cổ sáng trưng quăng đâu đó cuối tuần về tìm khoe mấy cụ :mrgreen:



Hi hi, cám ơn cụ "Khangdep". Em đang tìm cách "ngon, bổ, rẻ", phương án đã có sơ bộ. Có thời gian em làm chuột luôn rồi trình các bác sau. Nhìn đồ của bác thì quá ngon nên thèm nhỏ dãi vậy thôi ạ. Nhìn 2 bộ đó em nghĩ ngay tới trục Z chứ máy quấn dây em tính phương án dùng thanh ren và khử rơ là có thể dùng được.

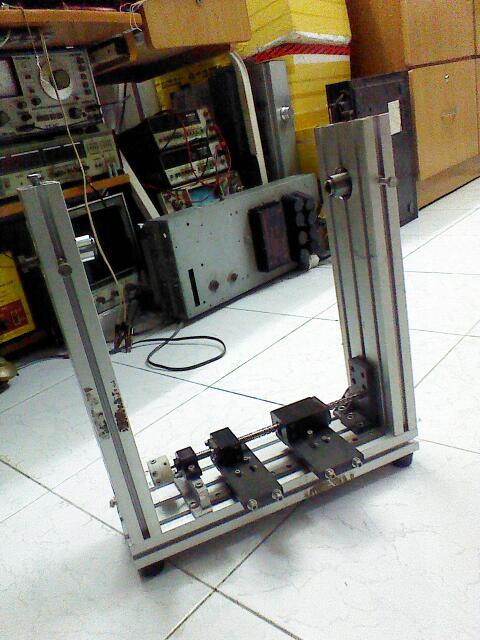

đồ chơi của em tới đây , toàn là đồ phế thải . Căng dây như của khoai Tây xài thanh trượt + lò xo tiện lợi quá .



Soi mãi mà chẳng thấy lò xo với thanh trượt ?
Bác có bộ vít me lạ nhỉ !



Bộ khung của bác chiến quá. Chẹp chẹp ... :mrgreen:



Em mới lên bản vẽ , chưa làm .

Cám ơn bác , .



bộ khung này của hãng bose thanh lý, mỗi bộ khung có một máy plc trên dây chuyền lắp ráp loa.
mình không mua được máy quấn loa vì rã ve chai hết. bộ khung nhôm này ông anh mình mua cả đống. măc chứ không rẻ.
moto mình đang sử dụng nằm trong bộ khung này.

ông anh mua bộ khung nhôm này về làm kệ để đồ cơ khí, chắc lắm.

anh em ở sài gòn dạo vòng vòng xa lộ thì vẫn mua được khung nhôm này, giá không rẻ nhưng đa năng.



có bác nào có chi tiết máy quấn lõi xuyến không. em chưa hiểu cái vòng quấn dây đồng nó ra làm sao.

chợt nảy ý định làm thêm phần quấn xuyến luôn. all in one.
