[DIY NGUỒN LINEAR] HỎI CÁCH NỐI MASS NGUỒN DC

Chào các bác,
Dịch dã liên miên ở nhà rảnh rỗi nên em đặt mua bo mạch, biến áp, vỏ nhôm ... về ráp mấy bộ nguồn linear cho modem/router/switch.
Biến áp, bo mạch chỉnh lưu-lọc đã được cách ly hoàn toàn với chassis về điện.
Mọi công việc đã xong, nguồn sau khi ráp đã hoạt động ổn định với các điện áp yêu cầu, giờ chỉ còn chút lăn tăn về việc NÊN hay KHÔNG NÊN nối mass từ điểm 0v của điện áp DC xuống chassis ground (điểm mass duy nhất, được nối với chân mass của inlet).
Hiện tại em đang nối điểm 0v với ground thông qua trở 10R kẹp song song với tụ 0.1uf như hình.
Mong được các bác tư vấn. Chân thành cám ơn.



Làm công tắc 3 vị trí → lựa chọn được 2 giải pháp nối mass DC với đất. Test bằng tai tại thời điểm nghe nhạc thường nghe nhất.



Vâng bác, trước khi có thể test bằng việc nghe (mà thú thật việc này em không giỏi) thì em muốn kiểm tra tính đúng đắn trên cơ sở lý thuyết và thực nghiệm sơ đồ mạch.



Không có cơ sở lý thuyết đâu bác ạ!



Em nghĩ lý thuyết là chỉ 1 điểm nối PE (Protect Earth, nối đất) trên toàn bộ hệ thống. Thông thường lấy từ 1 điểm dây nguồn 3 dây hoặc từ amply/pow.

Bác nối thế mà nghe không bị ù, xì thì chắc vẫn OK, không bị ground loop.

Nhân tiện bác mua đồ ở đâu mà đẹp quá, khoan chassis thì các bác dùng khoan gì ạ?



Hiện em vẫn đang nghe và không bị ù xì hay loop gì cả. Có thể do tất cả các dây LAN em đều tách shield chống nhiễu ở 1 đầu kiểu "floating"
nên modem->router->switch->music server chúng nó không link với nhau đường ground
Talema mua bác Toàn Long Biên HN shop diyaudio.vn, biến áp của Nga ngố cũng có
Bo mạch mua của chú em HNE LT3045, mua của shop linhkienaudio.vn bác Uy cũng có

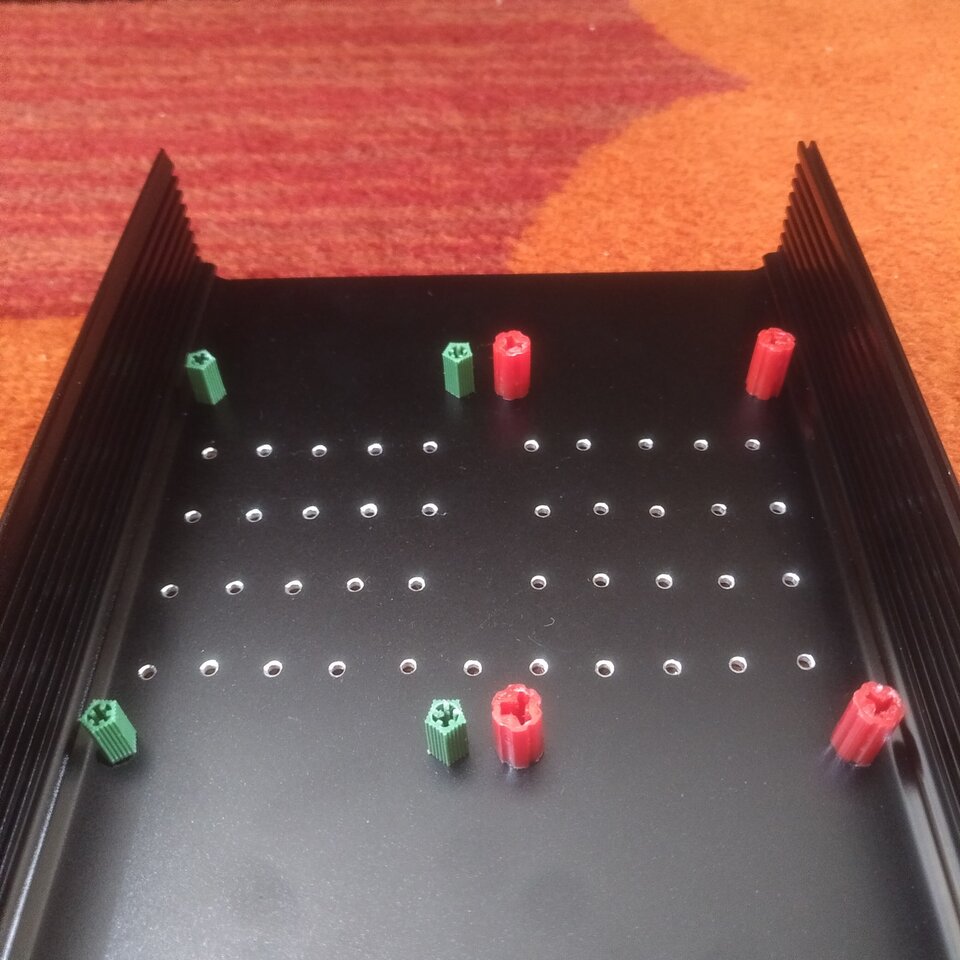

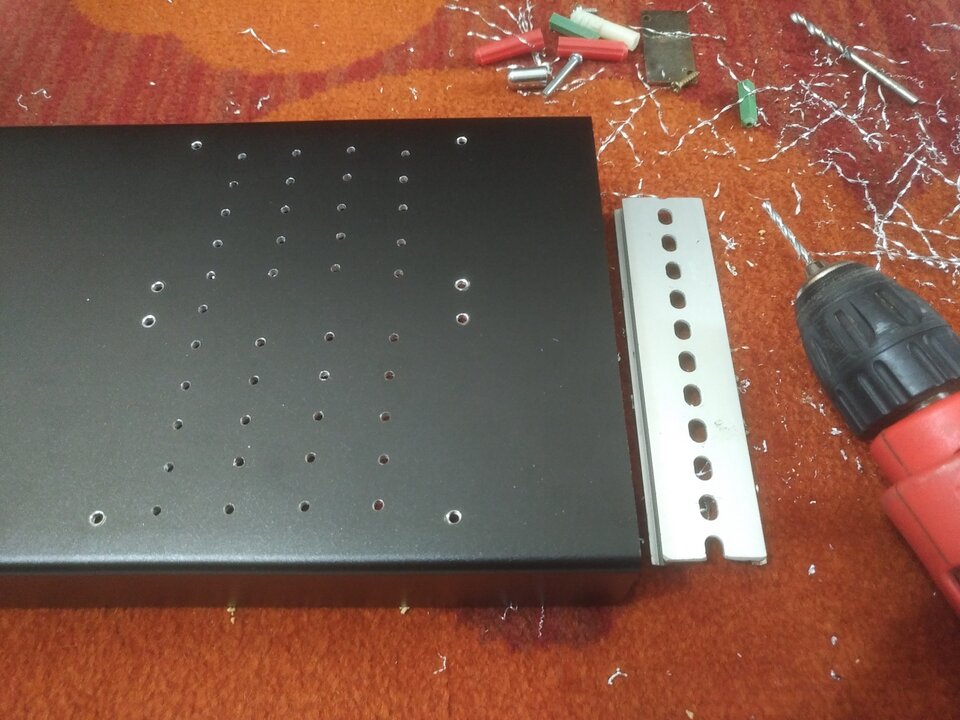

Em dùng khoan điện cầm tay thôi.



Thường để khoan lỗ đẹp không bị lún sâu hoặc ba via xấu chỉ cần lót một miếng gỗ hoặc nhựa ở dưới vật cần khoan là OK



Khoan lỗ nhỏ thì OK chứ khoan lỗ to > 6mm là cũng bị méo à bác ơi. Chỉ có dùng khoan bàn kẹp được phôi thì mới khoan tròn được thôi.



Vậy thì căn cứ vào đâu được bác?



........... cảm nhận của tai ..........



Các bác làm ơn đừng xui em dùng tai để đo đạc thiết bị được không ạ



Em thực sự cũng nể bác Bác sắm dàn cho bác nghe hay cái máy đo nghe?



Có những người thực sự cầu toàn bác ạ. Nhiều khi chỉ lăn tăn hơi gợn 1 tý thôi là ăn ko ngon ngủ không yên



Bác freshaudio tham khảo nhé:
https://vnav.vn/threads/tự-ráp-linh-kiện-của-bacl-torus-rm.118686/page-4#post-2705939



Quan điểm của em là phải đúng rồi mới xét đến sự hay dở được.
Kể cũng lạ, có nhiều người cứ lấy cái tai mình ra để làm tham chiếu cho một vấn đề kỹ thuật nào đó.
Em tham khảo cũng khá nhiều diễn đàn, website thì họ luôn phân tích lập luận dựa trên cơ sở lý thuyết đã được chứng minh tính đúng đắn, có cơ sở chứ không thấy họ dùng tai để sau đó kết luận tính đúng sai.
Em luôn tôn trọng và muốn học hỏi những kiến thức đúng đắn như vậy. Còn cái sự nghe trong audio thì vô kể, nó cũng giống như khẩu vị ẩm thức của mỗi người, là quyền riêng tư và đáng được tôn trọng.



Ngày xưa tranh cãi rầm trời dây dẫn không ảnh hưởng âm thanh, sau khi trải nghiệm nhiều thì thấy rõ có thay đổi -> mới nghĩ ra cái lý luận là trở kháng ảnh hưởng âm thanh. Dây Van den hul trở kháng nó kém thế chắc không dùng được trong audio.
Sau đấy đến cãi nhau tụ điện không ảnh hưởng đến âm thanh nếu thay thế cùng giá trị. Thay vài con tụ ngon xong rồi thì thấy rõ quá nó thay đổi âm thanh, bí đường đọc trên internet thì kêu là do nội trở của tụ ⇒ lắp tụ có thông số nội trở tốt mà âm thanh 100% luôn hay hơn các tụ khác thì em xin lỗi nó không đúng trải nghiệm của em.
Chưa nói là trở kháng của dây, nội trở của tụ ảnh hưởng đến âm thanh thực sự như thế nào nhưng thấy rõ là cái tai đi trước cái lý luận.
Bác lấy cái sợi dây bạc và cái sợi dây đồng cùng chiều dài thay vào trong 1 đoạn mạch nguồn DC. Âm thanh nó thay đổi hay không thay đổi? do điện trở hay do cái gì? Cái thay đổi đó bác đo bằng thiết bị đo có ra không? Nếu đo ra mà cơ sở lý thuyết không giải thích được thì số đo đó có đáng tin hay không?
Về phần nối mass em có gửi link cho bác ở trên, nếu bác tự tin cơ sở lý thuyết giải thích được thì bác cứ cố gắng giải thích rồi chọn cách mà bác cho rằng lý thuyết đúng (•‿•)
Nghỉ lễ chả có chuyện gì làm, chém chút cho vui.



Bác giỏi về kỹ thuật thì ưu tiên lý thuyết và thực nghiệm
Bác khác giỏi thẩm âm thì test bằng tai.
Cả hai cách đến trình độ thượng thừa đều tốt nhưng thường thì không. Cách tốt nhất là bổ sung cho nhau. Làm đúng kỹ thuật xong phải test bằng tai.

Thực tế tất cả các sản phẩm âm thanh khâu cuối cùng là test nhạc tính



Thiết bị phục vụ cho Audio nó cũng chỉ là một phần nhỏ trong thế giới điện - điện tử bao la viễn thông, hàng không, y tế ... và không phải lúc nào cũng đem ra nghe được
