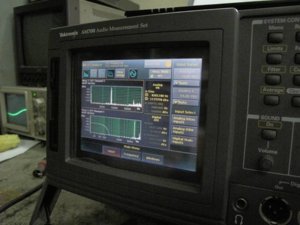

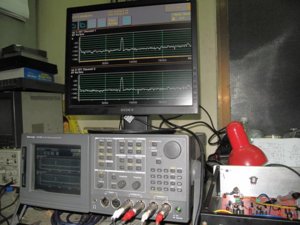

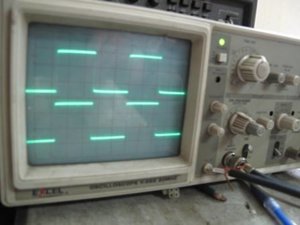

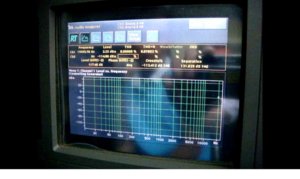

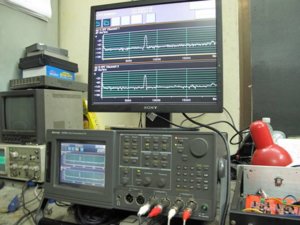

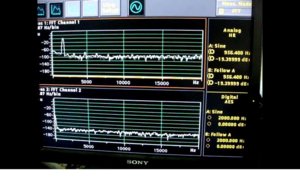

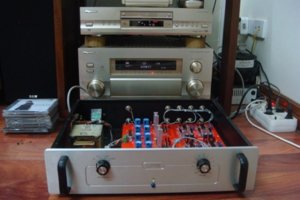

Unread postby thuanblack » Wed 04 Jul, 2012 09:13:04 NDHien wrote: thuanblack wrote:Hơi bận việc nhưng em vẫn cố hoàn thành, tối nay đóng điện rồi các cụ à Vì khuya chưa nghe được nhiều nên không nhận xét được gì, cảm giác tiếng em nó rất sạch (có thể do em nghe đêm) mạch có vài chỗ bị nhầm các cụ để ý làm cho đúng nhé Chào các bác Nhầm chỗ nào vậy bác Thuận có thể cho anh em biết để khỏi bị cháy nổ sau này . Thân các bác để ý mạch nguồn bị nhầm BD140,139 bên nhánh nguồn dương, chỗ mấy con trimer lắp như mạch rất khó chỉnh dc offset Đây bạn:

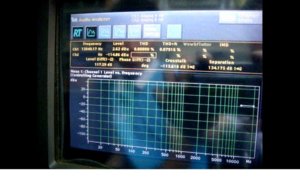

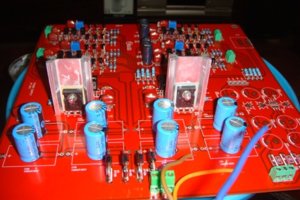

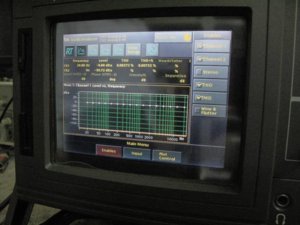

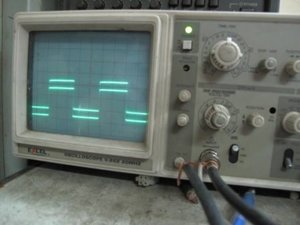

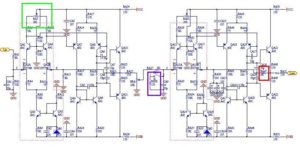

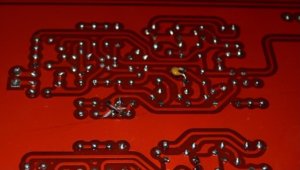

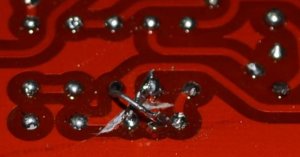

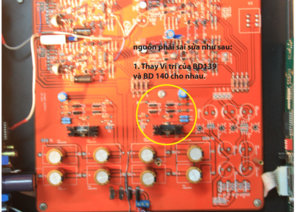

em bổ xung thêm Chỗ màu xanh bị layout sai, các bác cắt mạch chỉnh lại cho đúng sơ đồ nguyên lý Chỗ màu đỏ đánh dấu nhầm trở 3k thành 10K Chỗ màu tím các bác không cần lắp con lép và trở 150 ôm Vặn nhỏ hết cỡ volume để chỉnh DC offset tầng cuối, vặn to hết cỡ vulume để chỉnh DC offset tầng đầu
May mà có Cụ phát hiện ra Cụ Thuận chụp cho em xin cái ảnh PCB đánh dấu vị trí sai và cắt mạch như thế nào nhé :mrgreen: Thanks ,

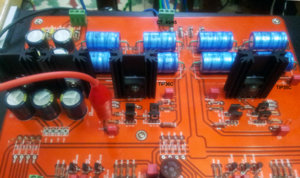

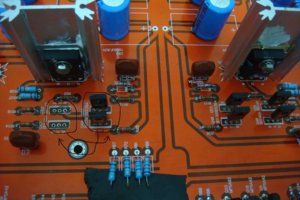

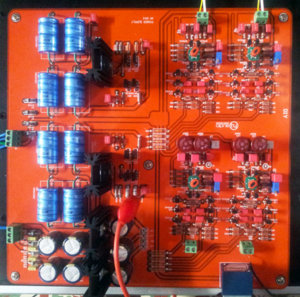

Hình em mới chụp đây ạ Chỗ màu xanh bị layout sai, các bác cắt mạch chỉnh lại cho đúng sơ đồ nguyên lý
Chào các bác Bác Thuận hay là bác TritriDung cho một chút rì viu xem như thế nào , bác Thuận đã làm nhiều pre rồi , cho các anh em trên này vài ý kiến với , cám ơn các bác . Thân
Cụ Hào giải thích và cho em xin 5 xu hình rõ hơn với, mắt em kém quá. Em dò mãi trên pcb thấy layout cả 2 bên giống nhau, như vậy đều phải cắt mạch cả 2 phía ah cụ? Thanks.
cắt cũng được mà không cắt cũng được bác à! Linh kiện ngon thì bỏ luôn con biến trở này đi , DC dưới 10mv là ok rồi!
Chào các bác Bác Hào đã qua nhiều Pre rồi , bác có thể cho biết cái này so với simple pre như thế nào , mình đã ĐK bo simple pre rồi nhưng còn thắc mắc là tại sao cái này không phát triển bằng cái kia ( chỉ so sánh chất âm thôi, dĩ nhiên cái này phức tạp hơn simple pre ở phần analog) mình gần xong cái này ( chỉ chờ MPSA42/92 ) thì lại có pre khác :mrgreen: , hôm nay nhân tiện có một bác khen tất cả mọi topic đều hữu ích cả nên mình nhớ ra và có câu hỏi hơi xxx này , cám ơn các bác . Thân

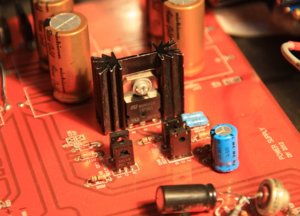

Hôm qua hôm nay lôi pre M.27 ra lắp tiếp, chạy ko tải nguồn cháy bốc khói liên tục bên nhánh âm (gắn TIP36C), đóng điện 2 lần đi luôn zenner 36v/1w, trở 33R, 2 cặp BD139/140 match. Đã kiểm tra thay mới zen, BD139/BD140 đảm bảo ko rò chân, TIP36C ổn, tụ nguồn lắp đúng cực, trở lắp đúng trị số cả 2 bên, vậy mà chẳng hiểu chạm chập chỗ nào nhánh nguồn VEE áp lên đến 47V trong vòng 3s là bốc khói mù mịt . Các bác đóng nguồn rồi cho em vài lời khuyên và vài xu ảnh nhiệt tình nào, bắt đầu thấy oải muốn bỏ lại vào tủ đây, huuuu
Đối chiếu schema em thấy vị trí mấy con BD139/ BD140 so với vị trí các bác cm sao khác biệt thế nhỉ, theo schema thì mạch in nhầm bên nhánh âm (VEE) chứ nhỉ. Giờ rối như mì tôm rùi
Em có ý kiến là đã có bác nào đóng điện thành công thì viết mấy câu hướng dẫn để anh em đóng điện an toàn dự án này. Em run lắm. Xong hết rồi mà chưa xem đc ngày lành giờ hoàng đạo mà cắm. Đang kinh giống bác Tú thì khổ
Em call rồi cụ, nhưng mà cụ tritridung cũng khẳng định bên nhánh âm vị trí mạch in là chuẩn xác. Dù em xem schema thì thấy nó ko đúng vẫn cắm BD139/140 như các bác khuyến cáo nhưng nhánh âm cháy bốc khói liên tục, em hết BD dự phòng luôn rồi Các bác ráp rồi vui lòng cm vị trí chính xác để em dò, vì em kiểm tra vài lần tụ trở rồi, chỉ le que mấy mống trên mạch nên pan này hơi bị vô duyên. Chủ thớt đang bận ầu ơ dí dầu nên em ko dám làm phiền :mrgreen: Thanks.

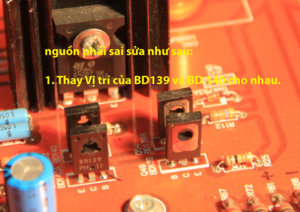

OK rồi các bác. Em tạm lắp MJE thay thế cho BD nguồn đã tạm thời ổn, VCC = 54.6V, VEE = -54.0v, lệch do em ko còn đủ trans để match. Để em mua BD hàng chợ về match cho cân. Bộ trans BD139 em mua hành em thê thảm quá Các bác lắp sau lưu ý 1 là con BD139, hai là phải lắp trans giống như schematic, bên nhánh dương giống như trị số trên mạch, bên nhánh âm đảo lại. Thanks all.
Cụ đổi vụ trí BD139 và BD140 cho nhau là ok mà. còn khi bị cháy nổi rồi thì cần phải kiểm tra hết nhánh nguồn đó linh kiện nào đó có bị sai trị số không rồi mới đóng điện tiếp ( không đóng tải) Chúc cụ thành công!
Vâng hôm qua em đã dùng MJE fix xong, thanks bác. Nhưng nguồn chưa cân nên DC offset tầng đầu hơi cao, để em chỉnh chọt xem sao.
