DIY Pre 27

bác gọi cho em hướng dẫn khi đóng điện nhé.
0947867000 Thanks..



Không lắp được bác à trước đây em layout bản này, một số bác bảo 4 diot hay hơn. Một số ý kiến bác khác bảo 8 diot hay hơn cuối cùng là có 12 con diot. Bác thích trải nghiệm bác cứ lắp từng bên nghe rồi đánh giá.



bác av chốn lâu quá,link avvietnam dea sao ko mở lại đi bác.



Thời gian qua em cũng khá bận, còn bên avvietnam các bác đấy đang nâng cấp thì phải.



bác post list linh kien để anh em chuổn bị .



em post list lk bác avaudio lúc trước lên sẵn bên avvietnam nhé
1 Phần nguồn

Điot nguồn chính: 8 con (nên sử dụng fast điôt như Mur 480, HFA08BA60,BYV28-200)
Điot phần nguồn volume: 4 con 4007
Tụ nguồn chính: 08 tụ 470 uf/ 75v trở lên (dùng tụ tốt)
Tụ nguồn volume, selec : 02 tụ 1000uf/25V (tụ thường)
tụ 1000uf/ 16v trở lên : 02 (tụ thường)
tụ gốm hoặc tương đương 0,1 uf/50v : 02 (104) cho phần điều khiển
Tip 35: 02 chiếc
Típ 36: 02 chiếc
Tụ wima hoặc tương tự 1uf/70v chân 7,5mm hay 10mm (105) : 04 c
Điot ổn áp 36v : 02 c
BD140 (Hoặc MJE 350) : 04 c
BD 139 (hoặc MJE 340) : 04 c
Điện trở 0.25w.
2.2 R : 4 c
33R : 4c
4K7 : 4 c
10K : 4c
Điện trở 150R 2W : 8c
2 Phần bảo vệ: (dùng linh kiện chợ để giảm chi phí)
Ic UPC 1237 : 01c
tụ 47uf/>16v : 01c
Tụ 33uf/>16v : 01c
Tụ 4.7uf/>16v : 01c
Tụ 220 uf/ >16V : 01c
Tụ gốm/mica 0.01 - 0.1 uf : 01c
Trở 0.25w.
2.2K : 02c
56 R : 01c
56K : 03c
3K :01c
10K : 01c
Điôt 4007 : 03c
Relay 12V (loại tốt) : 01c
Led xanh đỏ : 02c
Phần pre các bác dùng linh kiện tốt nhất có thể.
Tụ phim 0.1uf (104) : 04c
Tụ phim chân 7,5mm hoặc 5mm (tốt nhất dùng tụ wima) : 8c
Tụ gốm/ sliver mica 33 p : 20c
Tụ hồi tiếp 220uf : 04c (có thể linh hoạt trị số để cho chất âm theo sở thích)
Bán dẫn.
A42 : 28c
A92 : 12c
Jfet 2N5565 hoặc K140 hoặc K389, hoặc 2N5564 : 04c. Nếu dùng K170, K117, K30A 8 con (matching)
Trimer : 0,2k đến 1k 4 c
Điot ổn áp zenner 6.2V : 04c (1N4735)
Điện trở 0.25w.
10K : 06C
33K : 04c
3K : 16c
75R : 16c
680R : 02c
51K : 08c
330R: 12c
150R : 16c
4.7K: 02c
Trở 10K 2W : 04c



PCB sắp có lại chưa bác , đang hóng pcb mới

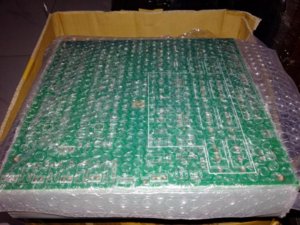

hàng về rồi nhé bác



BadboyHIA
Hóng vụ này đã lâu bên VNAudio, nhưng chậm chân; Bác còn PCB cho đu theo 01 bộ nhé (Bác PM giúp chi phí) mang giề ngâm kiu khi rảnh ngồi Mod linh kiện nghe chơi.
Thank !!!
Gió to quá e té...



của mình có phần ko bác .



Hàng đang HN bay vào.có em phóng cho bác ngay nhé.Thanks..



DC ofset chỉnh như thế nào vậy bác chủ . thanks



Bác gọi em hướng dẫn cụ thể bác nhé.trên pcb em có ghi dc offset trên 4 trở 150R.đồng hồ bác để mức mv,que đen đồng hồ vô mass,que đỏ vô con trở 150R,ghi offset,tầng trên để vulum max nhìn đồng hồ rồi vặn trim sao cho dc về 0mv và nhỏ nhất có thể,tầng dưới để min volum và vặn trim về 0mv,bác alo 094786700 em hướng dẫn cụ thể nhé.
hay bác liên hệ cụ avaudio cụ ấy hướng dẫn nhé.
thanks..
