DIY PRE VỚI VOLUME KỸ THUẬT SỐ PGA2320

Em tiên hành test phần nguồn và MCU M27.
https://youtu.be/egPHH4J_lYU[/quote]
Chạy mượt thế bác! Nhưng sao bác ko bỏ cái dot đi cho đồng bộ ah?



Chạy mượt thế bác! Nhưng sao bác ko bỏ cái dot đi cho đồng bộ ah?[/quote]

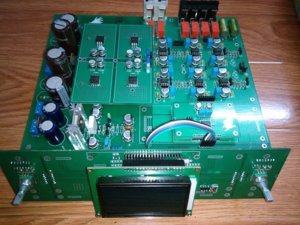

Gửi AE hình ảnh HT của GLCD 128x64 với MCU Atmega 128.



Chúc mừng cụ, rất đẹp và rất pro



Mấy hôm Em mới làm được như thế này.
Video kèm theo. http://youtu.be/RjgiKP45j90



Mấy hôm Em mới làm được như thế này.
Video kèm theo. http://youtu.be/RjgiKP45j90
https://youtu.be/egPHH4J_lYU
Video kèm theo.http://youtu.be/7tq5T3WbTpw

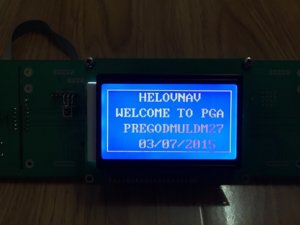

chữ "HELOVNAV" bị thiếu 1 chữ "L" bác ơi



Mấy hôm Em mới làm được như thế này.Video này Em mới up lên.
https://www.youtube.com/watch?v=AddZ81W8ZVY



https://youtu.be/c3x9T9zud5A

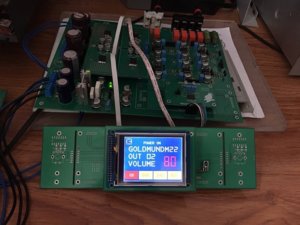

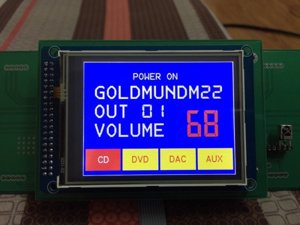

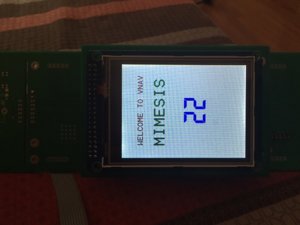

Gửi AE hình ảnh TFT LCD 3.2 với MCU Atmega 128 và Clip GLCD 12864
https://youtu.be/c3x9T9zud5A



Quá đẹp.



Xin trân trọng cảm ơn AE, thời gian tới nếu rỗi Em sẽ hoàn thiện 04 MCU kèm hiển thị để phục vụ cho các dự án của AE nếu dự án đó có ĐK bằng KTS.



Theo em cụ nên mở rộng để có các tính năng này:
- Ngõ vào triger để nhận nguồn 5V từ CD hoặc thiết bị khác chỉ cần tắt hoặc mở 1 thiết bị là tắt mở toàn bộ, nhiều thiết bị hiện nay cũng có ngõ này.
- 4 ngõ vào 0/1 để kích hoạt Power OFF, sau đó anh em sẽ tuỳ mà dùng các module khác nhau như bảo vệ DC, nhiệt..vv
- Ngõ ra trễ 30 giây cho tube. Trễ 3 giây cho softstart, 5 giây cho bán dẫn.
Các ngõ vào ra nếu cách ly được mass thì tốt quá.



Dạ, vấn đề này có thể giải quyết được nếu còn thừa I/O.



Lo gì thếu cổng .bác cho thêm con họ 7 vào. Vô biên đk chân ra.
Thanks



Dạ vâng để em nghiên cứu.
Thank.



Phần Hiển thị với MCU Em demo như này có ổn không ạ. Đón đầu các dự án có liên quan đến vi điều khiển.



Phần Hiển thị với MCU Em demo như này có ổn không ạ. Đón đầu các dự án có liên quan đến vi điều khiển.



Chúc mừng cụ, quá chuẩn quá đẹp luôn.



Cảm ơn các AE đã xem dự án của Em. Riêng về phần cứng đã ổn, về phần HT Em mất quá nhiều thời gian nhưng không thể được như ý của Em.
Trong cuộc sống không có gì là hoàn thiện cả, đành bằng lòng với gì mình có.
Thời gian tới sau khi đi công tác về Em sẽ DIY vỏ cho pre M22,M27.

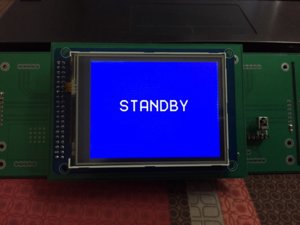

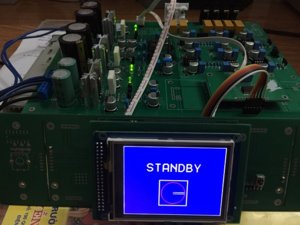

Màn hình chờ khi power off , MCU ở trong trạng thái sleep nhưng vẫn trong vòng lặp.

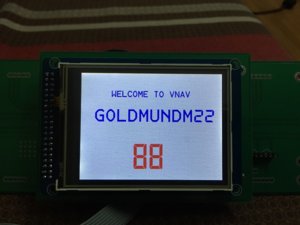

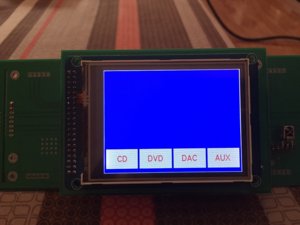

Em đã đưa lcd tft 3.2 vào hoạt động nhưng chưa ĐK được phần cảm ứng màn hình.

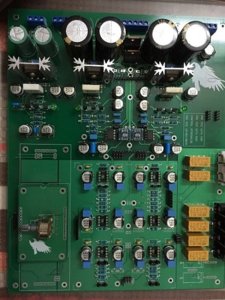

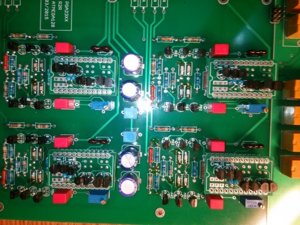

Hết linh kiện Pre M22 Em chỉ hàn được như thế này.



Hôm qua Em đã tets với schema của bác UL và phần nguồn M22 đã chạy ổn định với AD586, OPA134. Điện áp dâng từ từ 10s lên 15V và ổn định.
Chứng tỏ schema ngày trước là chuẩn còn bây giờ một nửa dễ có bom với mìn ở trong lắm.



Đây mới là 60% bộ nguồn M22 thôi mà 60% chưa trọn vẹn đâu vì nó đâu xài mấy con to xác dạng darlington, có vẻ lão UL lấy cái đuôi của Metis 2.
http://quantrimang.com/danh-gia-preampl ... 1?pageid=2
Nguồn này vụt phát chưa đến 1s là được 15V còn lại 0,2V sẽ ổn định trong 1phút nhé.
Nac còi lại đình đám rồi kìa :lol:

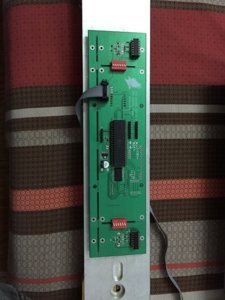

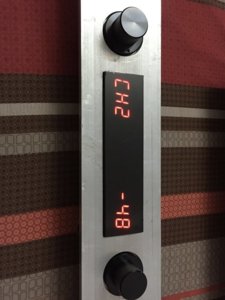

Hiển thị đơn giản nhất nhưng nhìn lại vừa mắt đối với Em có thể ĐK được PGA và MUSES.
