Bác ko giải thích thì em le te tí vậy, ai thấy bổ ích thì đọc. Đừng chém kiểu người ta phá topic Bản thân con PGA23xx cũng được coi là hí èn volume. Trong nó có 2 ma trận điện trở cho 1 kênh, tích hợp OPAMP sẵn bên trong do vậy bản thân mình con chíp volume này cũng có thể cho hệ số khuyếch đại tới 31dB mà ko cần dùng mạch khuyếch đại bên ngoài. Chính con OPAMP tích hợp đó tạo ra việc hay lại thành dở, chất lượng bị áp đặt vào con OPAMP ticích hợp. Nó điều khiển âm lượng dựa vào thay đổi mức hồi tiếp âm trên con OPAMP, cái này thì vừa hay vừa dở :wink: Con MUSES72xx khắc phục điểm yếu của con PGA23xx, nó không dùng OPAMP tích hợp nữa mà người sử dụng phải tự thiết kế mạch khuyếch đại thuật toán bên ngoài. Con này tùy biến chất âm dễ hơn. Cả 2 con đều có nhược điểm là buộc phải sử dụng tầng khuyếch đại cho riêng nó (Cái này dở hơi). Nguồn cấp phức tạp, phải cấp riêng nguồn cho DIGITAL và tương tự. Nhiễu giữa mass số và mass tương tự không thể tránh khỏi, không muốn nói là dở đến mức ko nghe được nếu sử lý nguồn và layout ko tốt. Bác thất bại Bascom chứ em thì ko dù hiểu về ngôn ngữ đó ko nhiều, bác nói chất âm của code từ ngôn ngữ lập trình gì đó bác dùng để viết code cho PGA cho âm thanh đỉnh cao hơn code viết bằng bascom là em ko tin (1 là do bác ko biết, hiểu nhầm thế hay là bác mị rân em cùng các bác khác để code của bác là vô địch :roll: ). Ngôn ngữ nào rồi cũng dịch ra tập lệnh của chip hết, nó chỉ là thứ trung gian để giao tiếp giữa "Ngôn ngữ" của con vi sử lý và "Ngôn ngữ" con người mà thôi. Hôm trước thấy bác nào đó bảo bác "vi phạm bản quyền" sơ đồ gì đó của Goldmund. Đỡ lo đụng chạm nếu bác cần sơ đồ gốc em có thể giúp bác. Chúc bác vui.
vui nhỉ hôm nay thấy các bác chém sáng chứ không núp trong bóng tối nữa :lol: bác chủ nên tập trung nên tập trung vào đúng tiêu đề topic bác sẽ thành công. không nên đi theo còn đường hết thuốc rồi sốc thuốc . nên rút kinh nghiệm từ các kit có sẵn của chị na pga vẫn có chỗ dùng và nhiều người dùng vì nó phù hợp với nhu cầu của khá nhiều dự án. code không ảnh hưởng đến chất âm nó chỉ ảnh hưởng đến độ ổn định của hệ thống mà cái này nhiều kit vẫn dính. ngôn ngứ lập trình cũng vậy thôi các bác viết một đống lằng nhằng rồi thằng biên dịch nó phải chuyển hết về 01 nếu thuật toán tốt dùng ngôn ngữ thấp như asem thì sẽ can thiệp đc sâu hơn và theo đúng ý mình hơn là thông qua mấy thằng biên dịch cao cấp nó giống như các bác làm việc với tây mà k cần phiên dịch vậy. bác chủ nên đề cập rõ hơn mục tiêu của dự án là gì chứ k nên độc thoại mãi. theo em: - nên tách module có nhiều option - k nên để 1 khối to như thế ôm cả tầng pre. - volume pga để thêm tầng đệm đơn giản nhất và để chức năng bybass tầng đệm. - có chức năng học lệnh điều khiển. - mcu có khả năng hiển thị cả 3 loại lcd, vfd, led. - có thêm option chức năng phụ như đóng trễ, nguồn standby... hãy tập trung vào những ưu điểm mà volume số mang lại là sự tiện dụng đừng quá sa đà vào chất âm như việc so sánh với loại khác. đừng lan man theo kiểu ban đầu là gà rồi cuối là đại bàng gãy cánh Nhiều anh em đang làm rề bd hoăc power nhỏ rất cần những module như của bác để hò chỉ cần cắm là sài còn thời gian họ dành có việc độ chất âm cho phâng họ làm. với những gì bác đã làm em tin bác sẽ thành công.
Úi giờ cái Volume mà phức tạp nhỉ? Em có con Belcato cũng sử dụng cái Volume số. Nghe trong phết bác có ngâm cứu để em mổ bụng nó ra anh em chiến thử
Cụ xem nó chạy con volume gì, như nói hôm trước với cụ em vẫn khoái volume thuần điện trở. Mà phải là loại rất ít điện trở... vẫn đang châm cứu
Đang tính dồn thóc làm con KHOMOZ vặn núm cho nó vin tẹt. Con này lúc nào cũng chỉ có 2 con trở hoạt động, chế thêm cái mô tơ vào là mùa đông đắp chăn bấm loạn xị ngậu ngay :lol:
Mình rất vui vì đã có những người AE chia sẻ góp ý cho Sp - nên tách module có nhiều option - k nên để 1 khối to như thế ôm cả tầng pre. - volume pga để thêm tầng đệm đơn giản nhất và để chức năng bybass tầng đệm. - có chức năng học lệnh điều khiển. - mcu có khả năng hiển thị cả 3 loại lcd, vfd, led. - có thêm option chức năng phụ như đóng trễ, nguồn standby... Sẽ cố gắng theo ý kiến của Em, riêng phần học lệnh ĐK Anh chưa làm được. MCU có thể hiển thị LCD và VDF. Còn các phần khác Anh tin có thể làm được. Mời các AE vào góp ý kiến cho SP thêm hay bớt dở ạ. Xin trân trọng cảm ơn.
Liệu cơm mà gắp cá thôi phạm vi của dư án chỉ là volume số dùng IC nó sẽ phù hợp với khá nhiều loại pre bán dẫn các bác đâng làm. Nếu thêm option điều khiển volume alps motor thì cũng dùng sang được cho đèn. Số người cần lên đỉnh chỉ là số lượng nhỏ trong DIY. còn một đống sản phẩm vẫn cần đến những module như thế này. Qua kỳ contest vừa rồi em nhận thấy nó còn hơn nhiều lần việc các bác đi gỡ volume cũ về gắn vào rề , có con bị loại vì volume còn nhiều con bị lệch chứ chưa nói gì đến đỉnh. Có quá nhiều dự án pream mà tổng thể dự án may ra mới bằng một con volume đỉnh. :lol:
Học lệnh cho điều khiển không khó đâu nhưng khi có những chức năng kiểu đó anh phải xây xưng menu setup để hiển thị ( công đoạn này code mất thời gian đấy)
Mỗi cái đều có điểm mạnh điểm yếu. Nói như bác thì theo em bác nên cặp trở để fix luôn tín hiệu cho xong, muốn tăng volum thì gỡ ra thay cặp khác... :mrgreen:
Ý em là cụ tú khoe cái volume KHOMOZ , mà đã bỏ tiền nhiều ra thế để mua thì vẫn chưa lên đỉnh được đâu ! Hehehe
Anh cảm ơn Em. Anh định như thế này không biết ý Em thế nào. 1. Chốt dùng PGA2320 dưới dạng Module để: dễ thi công , có thể kiểm soát được chất lượng, so sánh được luôn với APLS. 2. PCB thiết kế M27, M22, và mini có TT ở bài trên. 3. Phần nguồn dùng dạng module(M27 không làm được). Có các loại 317,337 KTTR, TPS7A 4901,3001,4701,3301. 4. MCU dùng atmega, hiển thị LED 7 sigment (hiển thị LCD,VDF phải thay MCU). 5. 04 input, 02 output, ĐKTX mã RC5 (rất dễ tìm có thể mua mới chi phí <50k), 02 encoder. Mời các AE vào góp ý kiến cho SP thêm hay bớt dở ạ. Xin trân trọng cảm ơn.
Học lệnh cho điều khiển không khó đâu nhưng khi có những chức năng kiểu đó anh phải xây xưng menu setup để hiển thị ( công đoạn này code mất thời gian đấy)[/quote] Anh cảm ơn Em. Anh định như thế này không biết ý Em thế nào. 1. Chốt dùng PGA2320 dưới dạng Module để: dễ thi công , có thể kiểm soát được chất lượng, so sánh được luôn với APLS. 2. PCB thiết kế M27, M22, và mini có TT ở bài trên. 3. Phần nguồn dùng dạng module(M27 không làm được). Có các loại 317,337 KTTR, TPS7A 4901,3001,4701,3301. 4. MCU dùng atmega, hiển thị LED 7 sigment (hiển thị LCD,VDF phải thay MCU). 5. 04 input, 02 output, ĐKTX mã RC5 (rất dễ tìm có thể mua mới chi phí <50k), 02 encoder. Mời các AE vào góp ý kiến cho SP thêm hay bớt dở ạ. Xin trân trọng cảm ơn.[/quote] Sao Kim chưa nhận làm PCB Em vẽ thêm mấy thứ linh tinh AE xem nhé.
Bá cáo cụ KHOZMO dùng tiếp điểm mạ zàng, mà cũng có nhõn 1 tiếp điểm. Tín hiệu đến cái loa của cụ đi qua nhiều tiếp điểm còn tệ hơn có mạ zàng bạc gì đâu :wink:

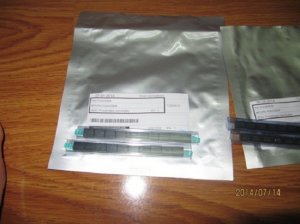

Anh cảm ơn Em. Anh định như thế này không biết ý Em thế nào. 1. Chốt dùng PGA2320 dưới dạng Module để: dễ thi công , có thể kiểm soát được chất lượng, so sánh được luôn với APLS. 2. PCB thiết kế M27, M22, và mini có TT ở bài trên. 3. Phần nguồn dùng dạng module(M27 không làm được). Có các loại 317,337 KTTR, TPS7A 4901,3001,4701,3301. 4. MCU dùng atmega, hiển thị LED 7 sigment (hiển thị LCD,VDF phải thay MCU). 5. 04 input, 02 output, ĐKTX mã RC5 (rất dễ tìm có thể mua mới chi phí <50k), 02 encoder. Mời các AE vào góp ý kiến cho SP thêm hay bớt dở ạ. Xin trân trọng cảm ơn.[/quote] Sao Kim chưa nhận làm PCB Em vẽ thêm mấy thứ linh tinh AE xem nhé.[/quote] Em đã chuẩn bị LK chính cho dự án này AE xem qua nhé.
Cái cách anh đang triển khai làm cho anh em không hiểu nổi topic này với mục đích gì? Thương mại cũng không hẳn mà chia sẻ cung không rõ :lol: Thi thoảng anh chỉ phọt ra cái PCB thế bố ai hiểu nó dư lào. Khi anh đã nắm chắc KT rồi thì các bước cần phải làm: 1. Anh phải định hình thiết kế cơ khí đầu tiên. ( thử hình dung từ thực tế để thiết kế sao cho phù hợp với mọi người , hướng thi công ra sao, ...) 2. Sau khi có thiết kế về mặt cơ khi rồi thì bắt đầu đến sơ đồ khối chức năng (MCU> Các chức năng...) 3. Lựa chọn linh kiện ( bước này không đơn giản , tận dụng linh kiện sẵn có , đồng nát , xin xỏ.. một cách tối đa ) giảm chi phí là điều ai cũng quan tâm. 4. Sau khi xác đinh được linh kiện thì mới chốt được layout. ( nếu cứ layout theo thư viện trong sách đến lúc thi công cả đơn hàng phải order từ nước ngoài thì ..) Anh chia nhỏ từng công đoạn và thuyết minh cho từng công đoạn đó em tin là anh em sẽ vào góp ý cho anh từ những kinh nghiệm thực tế họ gặp phải. Từ đầu đến giờ em toan thấy show linh kiện và PCB nhưng cũng chưa biết dự án sẽ hoàn thiện ở mức chi phí thế nào.... Sao Kim chưa nhận làm PCB Em vẽ thêm mấy thứ linh tinh AE xem nhé.[/quote] Em đã chuẩn bị LK chính cho dự án này AE xem qua nhé.[/quote]
Thiết kế cơ khí. AE cho Em đến tối nay, Em sẽ gửi các KT PCB bằng file PDF để AE hình dung trong việc chuẩn bị chassi.
Sơ đồ khối và chức năng như sau: PCB bao gồm, PCB ĐK trên đó có MCU, 02 encoder một ĐK on off, selection. Một ĐK mute, volume. Trên PCB ĐK tích hợp lcd 20x4, 02 led 7 sigment, IR. Có thêm 02 PCB phụ để gắn Encoder chồng tầng lên PCB ĐK mục đích nối dài núm encoder đối với loại mặt chassi dày. PCB chính bao gồm khối nguồn, khối pre tuỳ cấu hình, khối selection dùng 06 relay 12v 04 input, 02 output (loại 351trong Eagle) đk bằng ULN2803. Giao tiếp giữa PCB ĐK và PCB chính dùng 03 cáp 06 sợi. Trên PCB chính có 01 module PGA2320 trong quá trình thi công PCB chính thì AE dùng module APLS cơ để cân chỉnh sau khi xong thì thay bằng module PGA. Chức năng: ON, OFF, VOLUME, SELECTION, MUTE, nếu có thêm Banlance, đóng trễ cho AC ngoài. điều khiển từ xa toàn bộ bằng ĐK mã RC5. với PCB Em mới vẽ PCB ĐK chỉ dùng led 7 và 01 encoder tích hợp on,of, menu.
Vấn đề lựa chọn LK không hề đơn giản LK trong PCB dùng SMD 1206, LM317, LM337, pak TO220, pack KTTR, TPS7A 3001, 4901 pak MSOP08, TPS7A 3301, 4701 pak QFN 20, LM329 TO92. Em sẽ cung cấp PGA2320 theo PCB( để kiểm soát chất lượng), đối với các LK ở trên Em cũng có thể cung cấp và đã được test trên chính module của nó. ngoài các LK trên loại khác đều có thể kiếm dễ trên thị trường VN. Riêng đối với PGA các AE nếu có PCB cũng có thể dễ dàng lắp được 01 pre với volume cơ .
Đối với PCB Em mới vẽ AE sẽ có được các trải nghiệm trong quá trình DIY khi thay thế các module nguồn, module volume, PCB này thiết kế theo dạng module rất dễ thi công (có điều khó hàn đối với dạng TPS7A, KTTR). Kích thước nhỏ gọn tầm 60x200mm có thể tích hợp với Power ngay trong một chassi. PCB ĐK có thể lắp vừa chassi mua tại siêu thi AV. Đối với các LK khác với trình độ của AE trong diễn đàn Em nghĩ không cần thuyết minh nữa.
Về vấn đề chi phí AE vui lòng PM cho Em . Tin rằng chi phí sẽ rất hợp lý riêng đối với các âm binh Em đã ghi vào list chi phí sẽ gấp đôi he he.
Không bao giờ nắm tay được cả ngày,một SP có thể có lỗi nhưng Em tin rằng khi có PCB với sự góp ý của AE sẽ sửa được các lỗi đó . Em đã chuẩn bị các LK chính của chính hãng TI mong mọi người có thể tin Em. Xin trân trọng cảm ơn.
