DIY PRE VỚI VOLUME KỸ THUẬT SỐ PGA2320

Discussion in 'Bán dẫn' started by duchacisco, 27/6/14.

  1. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12

  2. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12


    Attached Files:

  3. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12


    Attached Files:

  4. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12


    Attached Files:

  5. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Hiên tại Em đã chuẩn bị một cơ số OPA134, OPA 627( đắt gấp 11 lần OPA134) nhưng Em nghe không thấy sự khác biệt mấy. Ngoài ra đang lên phương án thay thế
    AD 586 (bằng con khác) vì Em nó giá cũng tương đương OPA627.

  6. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12

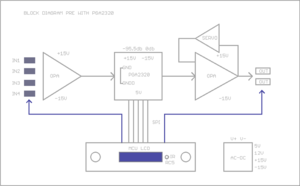

    Sơ đồ khối của Pre Em vẽ bằng Eagle nhìn không vừa mắt AE thông cảm.


    Attached Files:

  7. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Hiện tại là file gửi Sao Kim đã sẵn sàng, hy vọng sang tuần sẽ đặt được PCB. Có 05 biến thể Pre dùng kết hợp với PGA khi nào có PCB sẽ chụp hình gửi tới các AE.

  8. tuninh

    tuninh Advanced Member

    Joined:
    8/11/08
    Messages:
    2.032
    Likes Received:
    3
    @duchacisco anh đã bao giờ nghỉ đến thử làm volume kiểu PGA linh kiện rời chưa? tức là 1 con volume kiểu nguyên lý chỉnh gain opam như con pga nhưng dùng linh kiện rời.
    Cách chỉnh gain không can thiệp vào đường tín hiệu có nhiều hãng đình đám đã và đang làm
    Goldmund - Telos chỉnh gain con opam OPA211.
    Asr emitter ii can thiệp trực tiếp Gain của mạch .

  9. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Anh nghĩ ở VN mình chỉ copy là nhanh thôi không làm được đâu.
    Anh đang bận một dự án khác (DIGITAL), hôm nào Em cho Anh mượn một LK nhé, chắc chắn là Em có.
    Anh cảm ơn Em nhiều.

  10. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Hiên nay Em đang trong giai đoạn tìm hiểu và nghiên cứu IC :
    XS1-U8A-64_FB96 AE nào quan tâm cùng phát triển thì PM với Em nhé.
    Xin trân trọng cảm ơn.

  11. tuninh

    tuninh Advanced Member

    Joined:
    8/11/08
    Messages:
    2.032
    Likes Received:
    3
    Còn này độ thất bại hơi cao, vì không đơn giản chỉ có code , điều kiện diy không đủ để chạm đến món digital micro này đâu.
    vnav cũng có bác đã thử và em cũng đã khuyên và chả biết dự án đó giờ đi đâu.

  12. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Đây là dự án trong tương lai xa vì không chỉ có code mà còn phải có tool, ngoài ra phần cứng phải làm thật tốt ví dụ như đóng BGA.....
    Chắc phải học tập nhiều.

  13. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12

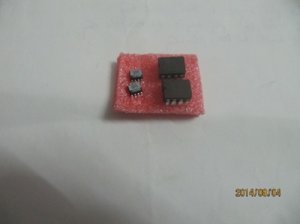

    Hôm nay Em xin gửi lời cảm ơn đến các người Anh nơi phương xa đã tặng Em 04 AD586.
    Hy vọng khi có AD586 pre M22 sẽ được chắp thêm đôi cánh để bay cao hơn nữa .

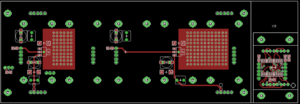

    Hôm nay Sao Kim vẫn chưa nhận đặt PCB hai mặt. Lại tiếp tục phải chờ.


    Attached Files:

  14. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12


    Attached Files:

    • 14.png
      File size:
      149,5 KB
      Views:
      679
  15. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12

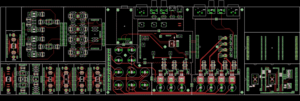

    Em vẽ PCB ĐK dùng LCD 12864 có thể điều khiển được pre PGA, MUSES và DAC dùng SRC4193+PCM1794. Chỉ cần thay module ĐK là được.


    Attached Files:

  16. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Các file đặt PCB đã sẵn sàng nhưng Sao Kim vẫn chưa nhận hàng.

  17. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Các file đặt PCB đã sẵn sàng nhưng Sao Kim vẫn chưa nhận hàng.

  18. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Các file đặt PCB đã sẵn sàng nhưng Sao Kim vẫn chưa nhận hàng.


    Attached Files:

  19. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Các file đặt PCB đã sẵn sàng nhưng Sao Kim vẫn chưa nhận hàng.


    Attached Files:

  20. buiducbac

    buiducbac Advanced Member

    Joined:
    25/6/09
    Messages:
    4.165
    Likes Received:
    10
    Location:
    Hà Nội
    Hôm nay em được nghe Pre 811 của bác QH sử dụng Volume PGA
    Em không biết loại gì
    Dải super high rất hay
    Mấy bản pre 811 sử dụng volume thường không lại được

  21. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12

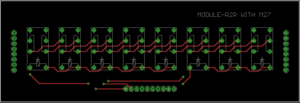

    Trong thời gian đợi Sao Kim nhận đơn hàng Em vẽ thêm Module R2R có thể dùng cho M27 và M22. Thay thế cho PGA cho các AE không thích dùng PGA2320.
    Chỉ việc thay Module Volume và Module ĐK


    Attached Files:

  22. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Trong thời gian đợi Sao Kim nhận đơn hàng Em vẽ thêm Module R2R có thể dùng cho M27 và M22. Thay thế cho PGA cho các AE không thích dùng PGA2320.
    Chỉ việc thay Module Volume và Module ĐK


    Attached Files:

  23. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12

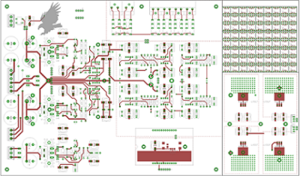

    Trong thời gian đợi Sao Kim nhận đơn hàng Em vẽ thêm Module R2R có thể dùng cho M27 và M22. Thay thế cho PGA cho các AE không thích dùng PGA2320.
    Chỉ việc thay Module Volume và Module ĐK. Trên bản PCB này có thêm phần nguồn dùng TPS7A4701, TPS7A3301 của TI, phần nguồn dùng LM 317,337 và các soket chuyển SOP08 sang DIP08 cho các OPA.


    Attached Files:

  24. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Trong thời gian đợi Sao Kim nhận đơn hàng Em vẽ thêm Module R2R có thể dùng cho M27 và M22. Thay thế cho PGA cho các AE không thích dùng PGA2320.
    Chỉ việc thay Module Volume và Module ĐK. Trên bản PCB này có thêm phần nguồn dùng TPS7A4701, TPS7A3301 của TI, phần nguồn dùng LM 317,337 và các soket chuyển SOP08 sang DIP08 cho các OPA.[/quote]
    Dạo này diễn đàn náo nhiệt quá bực mỗi nỗi không có PCB để thử thành quả . Bây giờ Em mới hiểu PCB là nền móng cho mọi thiết kế.

  25. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Trong thời gian đợi Sao Kim nhận đơn hàng Em vẽ thêm Module R2R có thể dùng cho M27 và M22. Thay thế cho PGA cho các AE không thích dùng PGA2320.
    Chỉ việc thay Module Volume và Module ĐK. Trên bản PCB này có thêm phần nguồn dùng TPS7A4701, TPS7A3301 của TI, phần nguồn dùng LM 317,337 và các soket chuyển SOP08 sang DIP08 cho các OPA.[/quote]

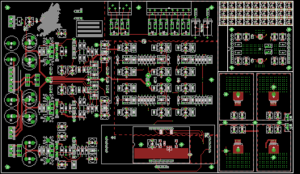

    Em dùng hiển thị Led matrix 8x8 không biết bản vẽ này có ổn không.


    Attached Files:
