DIY PRE VỚI VOLUME KỸ THUẬT SỐ PGA2320

Discussion in 'Bán dẫn' started by duchacisco, 27/6/14.

  1. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Thế mới biết bể học là mênh mông diễn đàn VNAV sắp có tới hai PRE dùng PGA 23XX, Em biết dù trước hay sau các AE cũng nghiên cứu PGA vì nó được dùng trong các SP của các hãng nổi tiếng, ngoài ra nó còn ưu điểm hơn R2R vì còn ĐK được Balance.

  2. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Hiện tại Sao Kim chưa nhận đặt hàng nên Em không shop được PCB. Tại PCB M22 có thể dùng được cho 03 loại pre, 04 module volume PGA, R2R, MUSES72320, APLS và kèm theo là 03 module Hiển thị LCD 20x4, LCD12864, LED8x8. Các AE có thể tuỳ chọn cấu hình phù hợp nhưng chỉ cần có 01 bộ PCB là đủ tuy nhiên Pre M27 phải đặt riêng PCB.

  3. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12

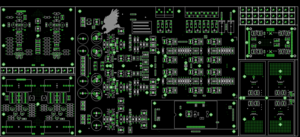

    Hôm nay Em ở Sơn La về đến Sao Kim HN đặt PCB vẫn hẹn chưa có báo giá.
    Đây là một trong các File mà Em gửi SK


    Attached Files:

    • 2014.png
      File size:
      37,1 KB
      Views:
      947
  4. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Hôm nay Em đã nhận báo giá của Sao Kim nhưng thấy chi phí cho PCB sao nhiều quá.

  5. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Sau khi đi công tác Sơn La 03 tháng, Em bắt đầu tiến hành kế hoạch DIY Pre PGA2320 từ ngày 10/11/2014.
    Các AE nào đã gửi LK cho Em cứ yên tâm Em không quên đâu ạ.
    Hy vọng đến ngày 01/01/2015 sẽ hoàn thành.

  6. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Hiện tại Em đang code phần hiển thị dùng Led matrix 8x8 cho nó khác với hiển thị LCD 128x64.

  7. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Đây là các module chính cho Pre.


    Attached Files:

  8. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12

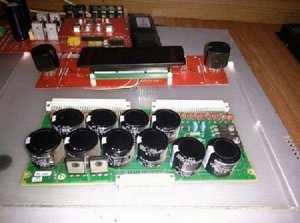

    Hôm nay Em bắt đầu nâng cấp Pre này lên một tầm mới.


    Attached Files:

  9. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12

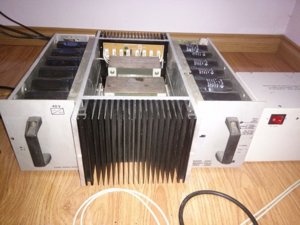

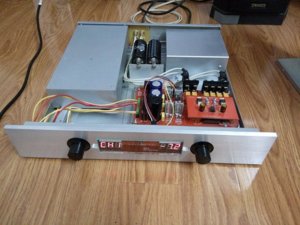

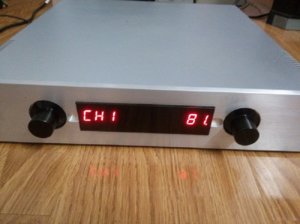

    Pre PGA2320 kết hợp với Power Lynx 3.0 nghe tạm ổn cho mùa đông 2014


    Attached Files:

  10. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Pre PGA2320 kết hợp với Power Lynx 3.0 nghe tạm ổn cho mùa đông 2014.
    Em nó khi chưa nâng cấp.


    Attached Files:

  11. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Pre PGA2320 kết hợp với Power Lynx 3.0 nghe tạm ổn cho mùa đông 2014.

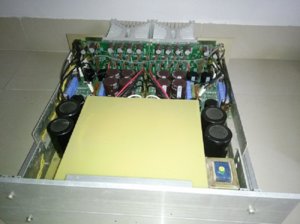

    Và Power GM hoàn thành với sự giúp đỡ của Anh Quang Mimosa.


    Attached Files:

  12. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Em vẫn chưa kết thúc được GPON Vietteel tại Sơn La lên chưa có thời gian dành cho PGA2320 với lại chưa có PCB mới của Sao Kim.
    Nhưng sẽ cố gắng có Pre PGA2320 của riêng mình madein VN nhé.

  13. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12

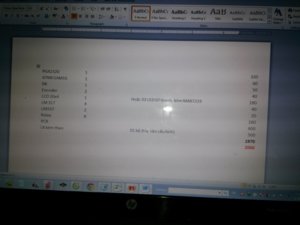

    Em tổng kết qua chi phí PRE PGA2320 từ đầu năm nay mới post lên.


    Attached Files:

  14. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Linh kiện Em chuẩn bị cho PRE PGA2320 .


    Attached Files:

  15. popolu

    popolu Advanced Member

    Joined:
    17/7/14
    Messages:
    277
    Likes Received:
    7
    Em cũng từng mê PGA2310 cho cái ampli lm3886 sau khi cân đo đong đếm và đọc hết topic của bác em lại bỏ cuộc, tại vì phần code e rất dở, giao tiếp I2C em còn chưa rành lắm, thôi e đành chọn cái biến trở ALPS. hi. Thôi bác cho em coment cái cho topic xôm tụ, hi.

  16. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Dạ không sao mà Bác, Em định làm PGA2320 vì tại VNAV chưa ai làm, chi phí thì ai cũng có thể chịu được so với thời giá bây giờ.
    Nhưng mà Em đang còn vụ GPON Sơn La lên chưa có thời gian làm đó thôi. Khi nào hoàn thành PCB hiển thị theo ý Em, sẽ giới thiệu cho các AE xem thử.

  17. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12

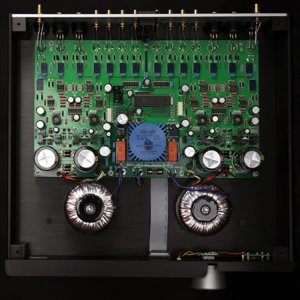

    Hàng nhái của Trung Quốc đây các AE xem thử, cũng dùng PGA23XX nhé.


    Attached Files:

  18. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Hàng nhái của Trung Quốc đây các AE xem thử, cũng dùng PGA23XX nhé.[/quote]
    Tương tự M22 tại VNAV

  19. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Em đã gửi file đặt PCB cho SK nhưng cũng hẹn 02 tháng nữa mới có thể có SP để giới thiệu với AE.
    Pre dùng PGA2320, MUSES72320, R2R, và không có cũng có thể dùng APLS Volume


    Attached Files:

  20. [M]issyou

    [M]issyou Advanced Member

    Joined:
    11/5/10
    Messages:
    928
    Likes Received:
    31
    Em cũng vừa đọc hết topic của bác, mặc dù cũng ko hiểu lắm. Nhưng em khâm phục khả năng và sự kiên trì cửa bác. Hi vọng bác sớm thành công. Good luck for you!

  21. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Năm mới, Em xin gửi lời chúc mừng đến các AE trong diễn đàn một năm mới mạnh khỏe, hạnh phúc và tràn đầy niềm vui trong cuộc sống.
    Anh Em nào có còn J74 có thể gửi cho Em 02 con, xin trao đổi dưới mọi hình thức. Em xin chân thành cảm ơn.

  22. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12

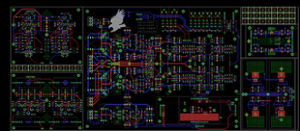

    Gửi AE một trong PCB hiển thị đặt Sao Kim dùng LCD20x4 và MAX7219. Điều khiển PGA23XX , MUSES72320 và R2R.


    Attached Files:

  23. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12
    Hiện Em đang thực hiện một dự án DIY CD TRANSPORT theo kiểu CES TL0X với bộ cơ và mắt đọc SANYO SF101.
    Hy vọng sẽ thành công, hiện đang bị vướng về phần cơ khí và code. Anh Em nào có KN mong chỉ cho Em nhé.

  24. duchacisco

    duchacisco Advanced Member

    Joined:
    5/6/08
    Messages:
    668
    Likes Received:
    12

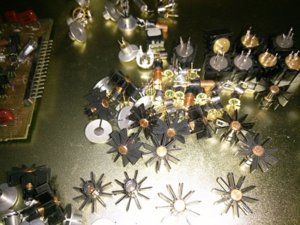

    Chờ PCB đi kiếm LK cho các Pre, Em nhặt được loại tụ dùng cho M27.


    Attached Files:
