DIY Thùng Loa CS-77 Pioneer

Discussion in 'Loa' started by snel, 23/6/23.

  1. snel

    snel Advanced Member

    Joined:
    13/1/09
    Messages:
    892
    Likes Received:
    151

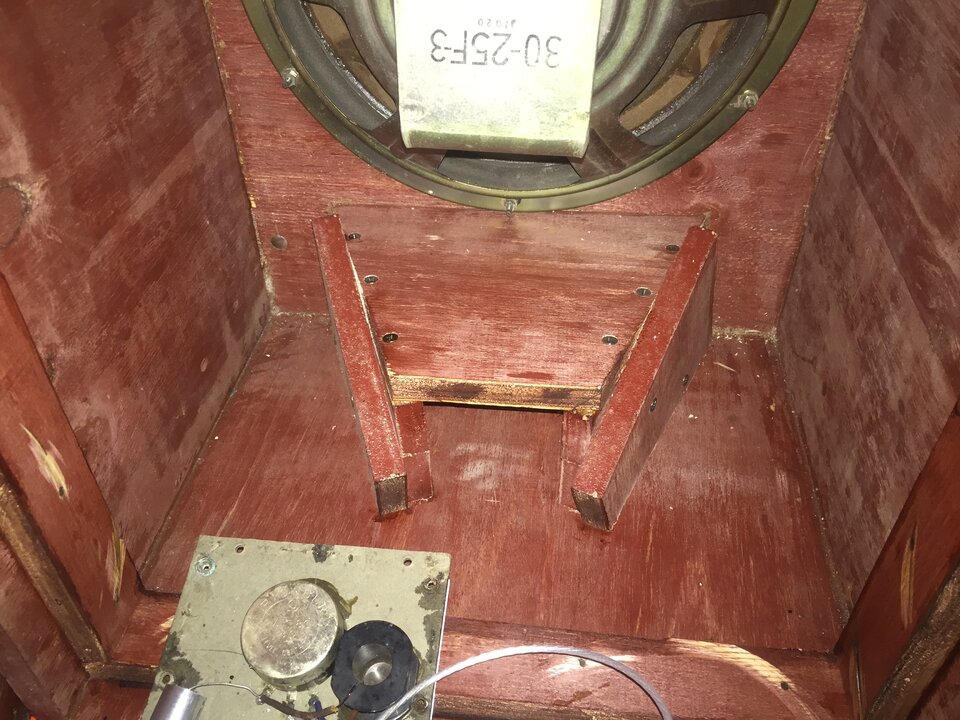

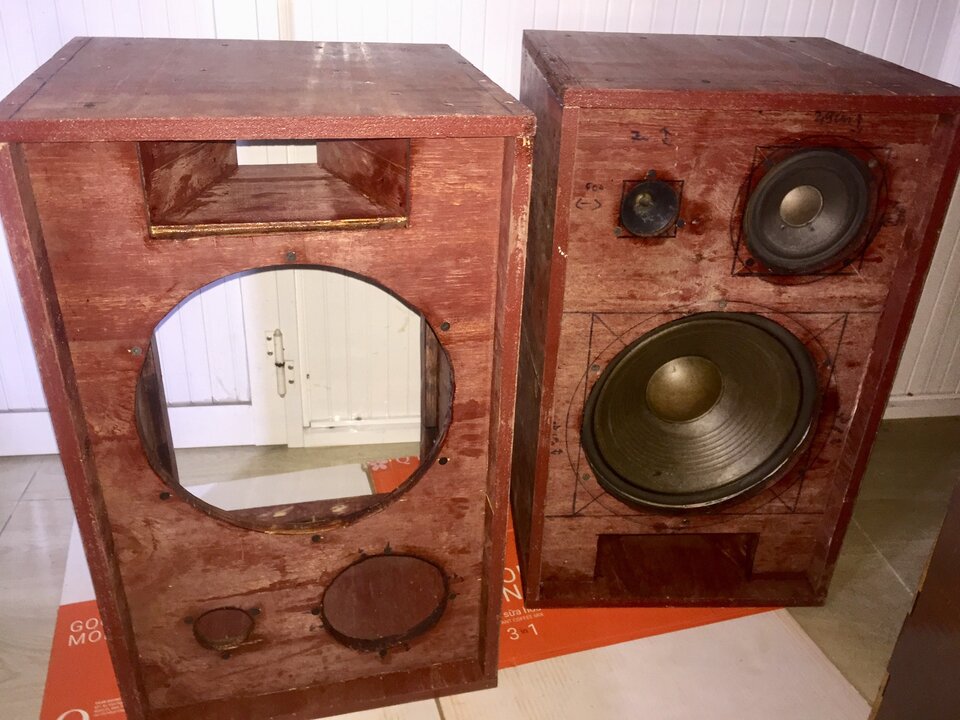

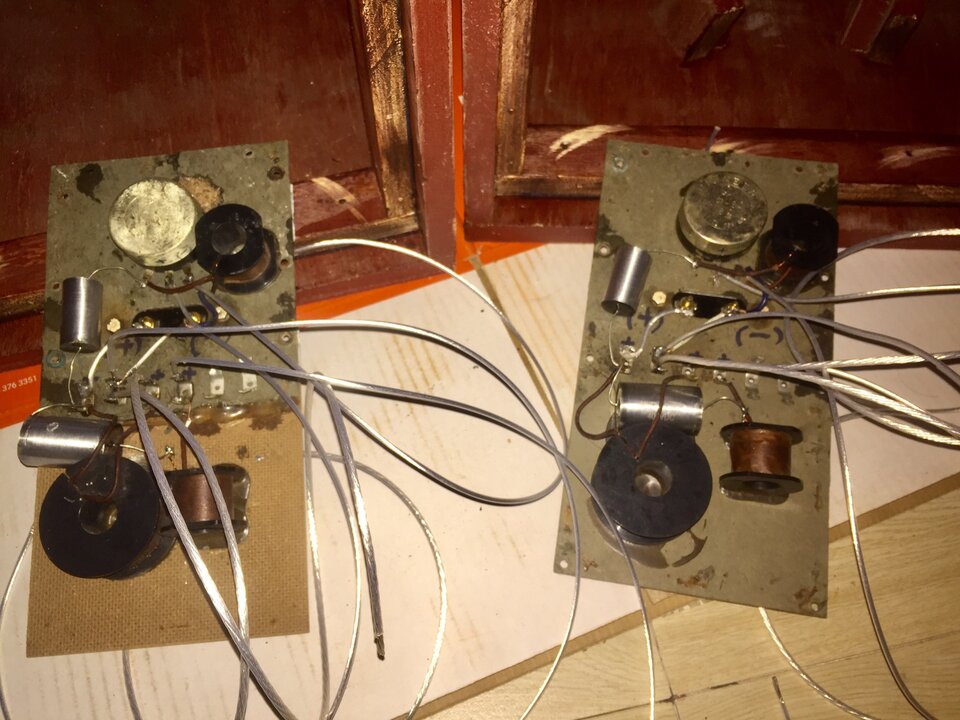

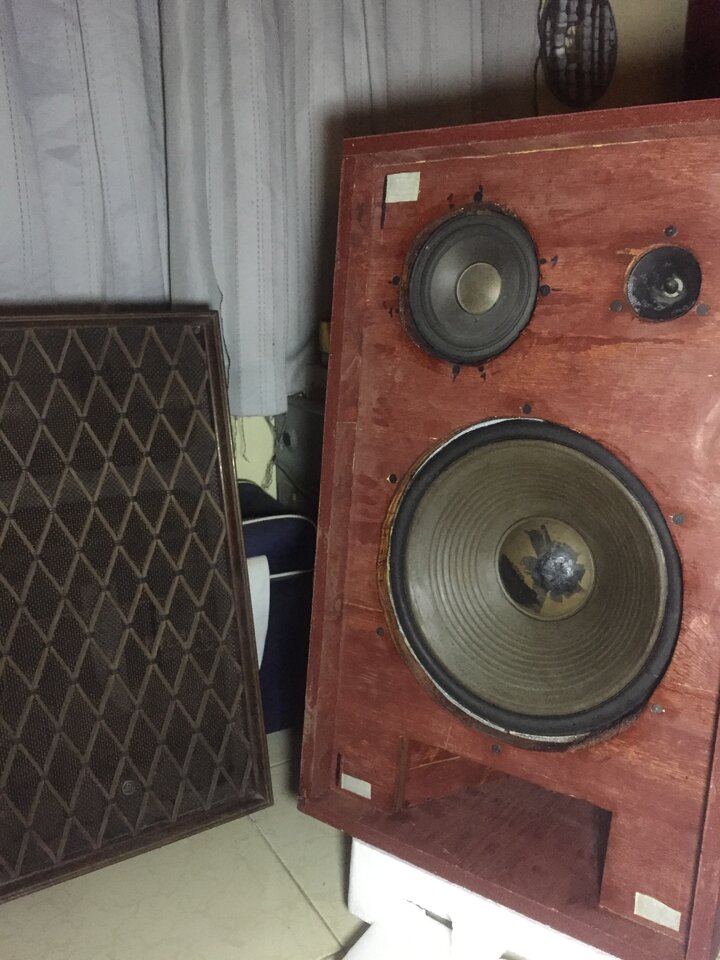

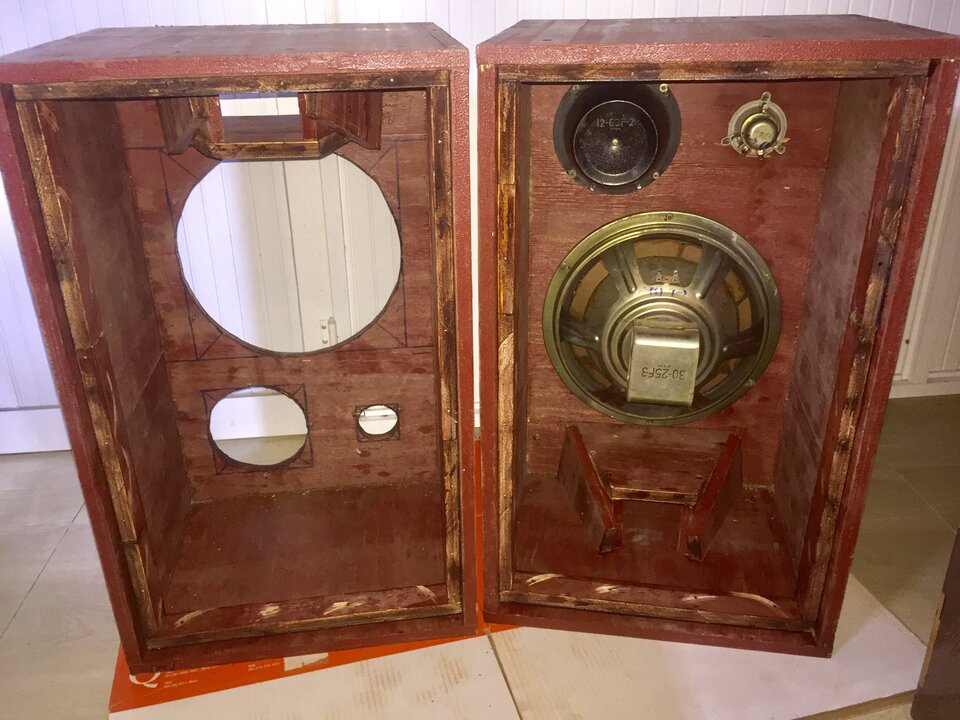

    Em đã diy hoàn thành vỏ thùng loa Pioneer CS-77 ( năm sản xuất khoảng 1960), đồng thời nâng cấp tụ trong bộ phân tần và dây mạ bạc đi trong thùng loa - Sau thời gian dài sử dụng, tụ loa trong phân tần thường sai trị số khá lớn ( như thông số không ghi trên tụ, 2 tụ cho loa tep và loa mìd sau khi lấy ra đo thì thông số là 5UF và 25UF, theo như những người thường thay tụ cho phân tần cho hay là trị số tụ hoá sau thời gian dài sử dụng sẽ thay đổi khá là kinh khủng ) , nên điểm cắt tần số của loa mìd và loa tép đã sai lệch hoàn toàn đối với điểm cắt tần như ban đầu. Nên việc thay thế tụ đời mới là rất cần thiết- Đem đến cho âm thanh sống động hơn rất nhiều. Thùng loa xưa khi đó chưa có lỗ thông hơi tròn bằng nhựa cứng, nên phải sử dụng luôn vật liệu ghỗ đẩ tạo hình lỗ thông hơi.

    Vì không có thông tin trị số ghi trên thân tụ hoá. Em chỉ dựa vào nhiều thông tin của nhưng người từng thay thế tụ trong phân tần thì em đã dùng tụ 4.7uf 400v cho loa tép và 12uf 400v cho loa mid để thay thế.

    Xin hỏi các cụ là làm sao để biết mình có thay tụ đúng trị số như ban đầu không khi hoàn toàn không có thông tin trị số ghi trên thân tụ??


    Attached Files:

  2. Pilab

    Pilab Advanced Member

    Joined:
    29/1/09
    Messages:
    1.714
    Likes Received:
    319
    Location:
    TP ThanhHoa, VietNam

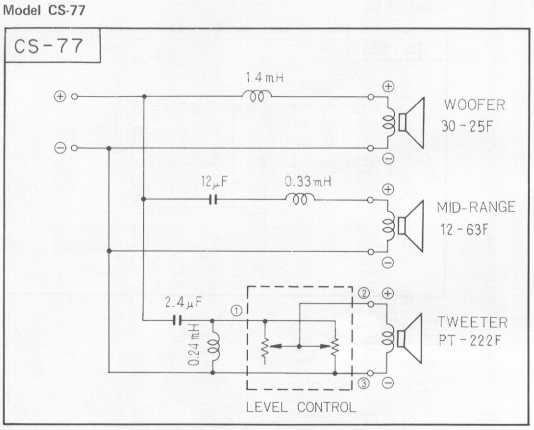

    Bác có thể xem từ một nguồn khác

    Tks for All.

    snel likes this.
  3. snel

    snel Advanced Member

    Joined:
    13/1/09
    Messages:
    892
    Likes Received:
    151
    Cám ơn cụ nhiều. Vậy là mình đã dùng đúng đc tụ cho loa mid. Tụ cho loa tép em sẽ thay lại 2.4uf.

  4. snel

    snel Advanced Member

    Joined:
    13/1/09
    Messages:
    892
    Likes Received:
    151

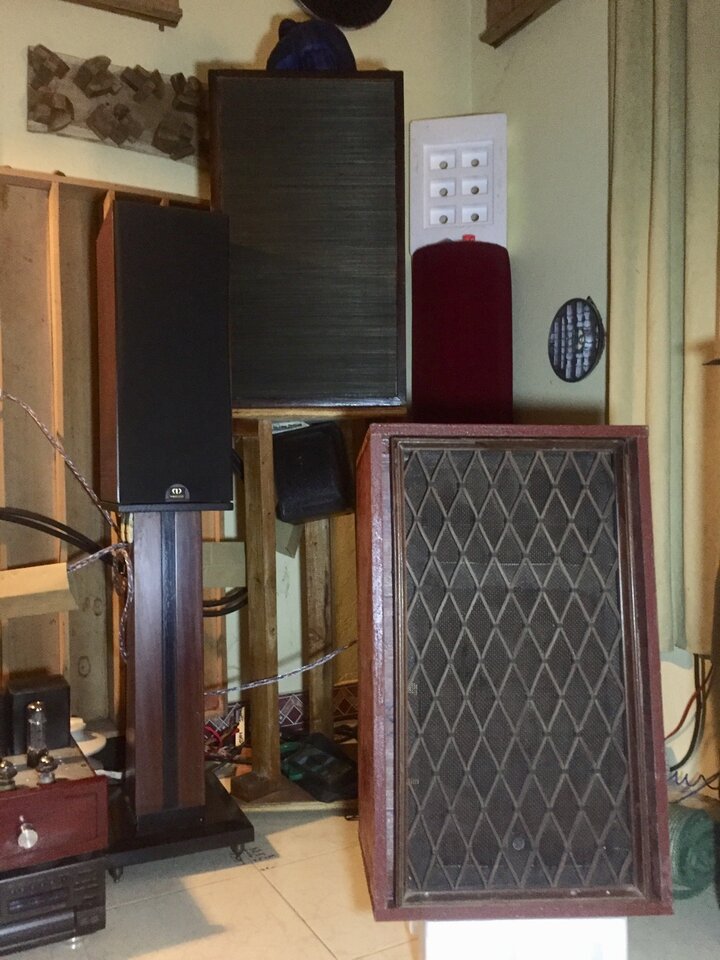

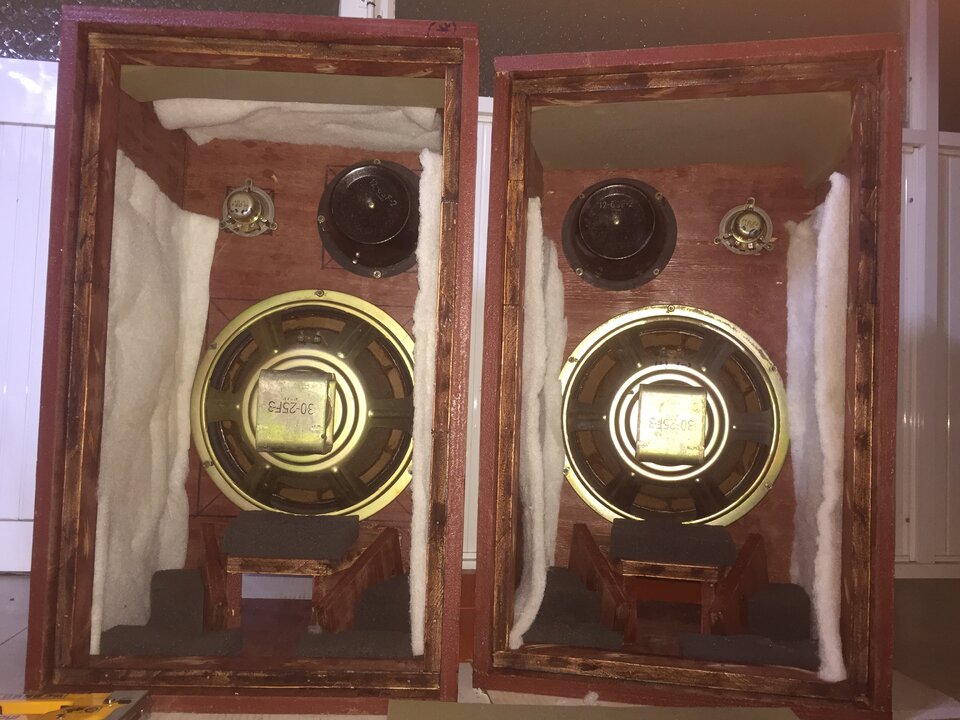

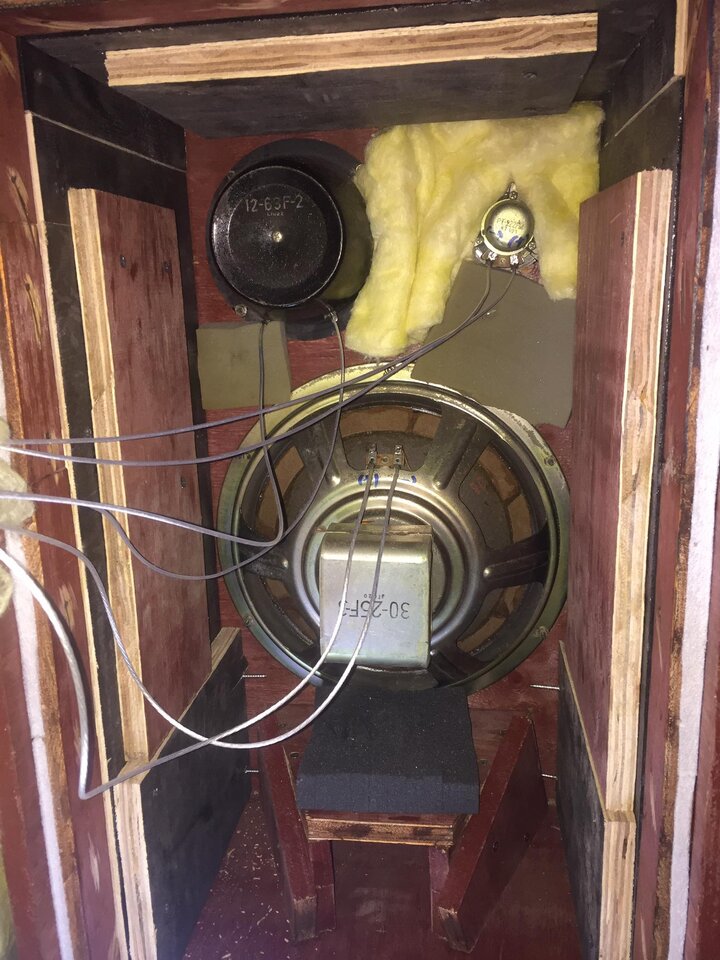

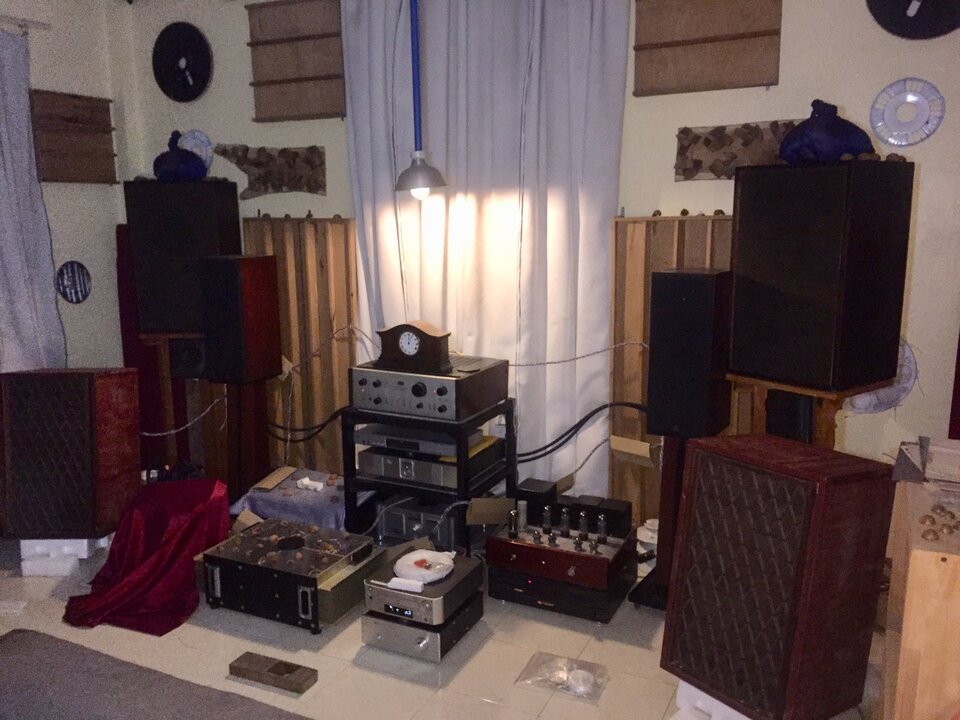

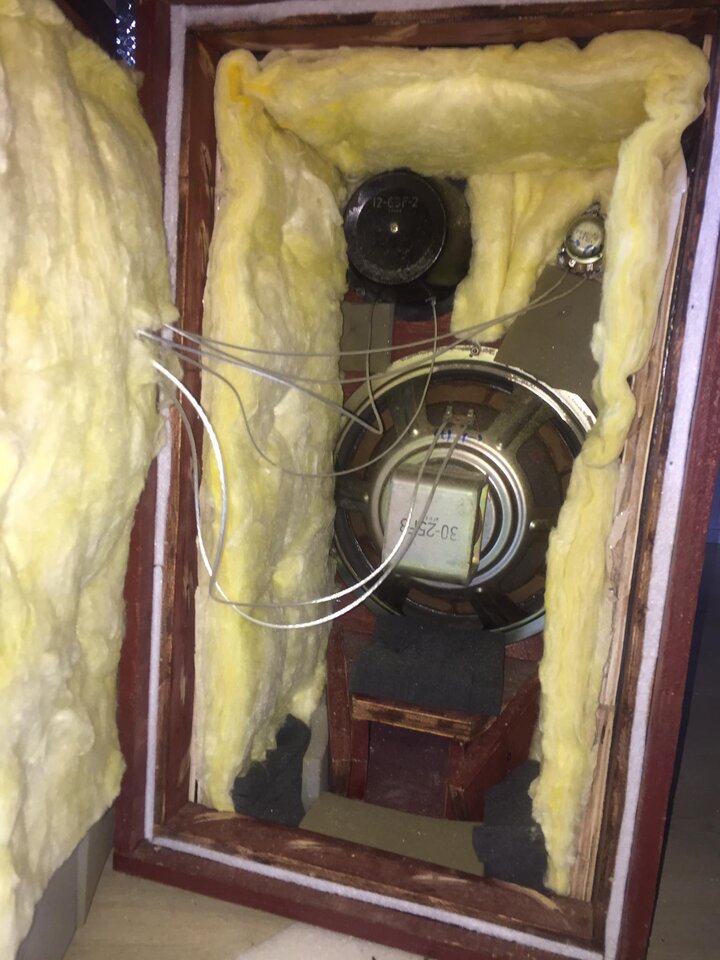

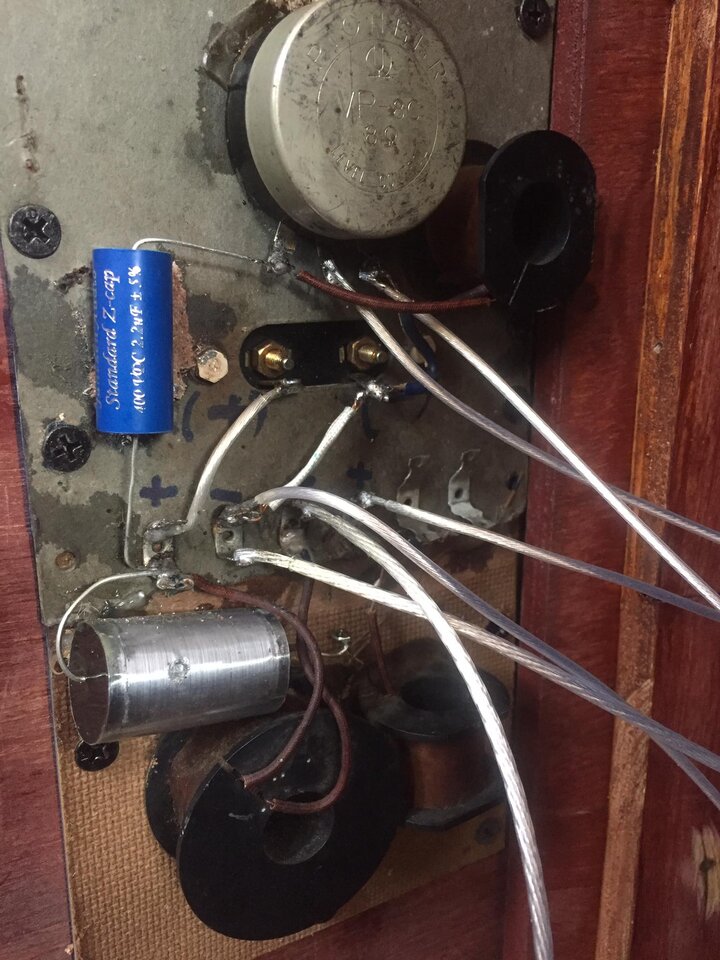

    Đã thay tụ Janzen Standard M-Cap 2.2uf 400dcv cho loa tép và thu hẹp không gian bên trong thùng loa bằng cách thêm ván ép nhiều lớp vào các vách loa còn trống và thay bông thuỷ tinh vàng vào. Loa mid của thùng loa CS-77 được thiết kế riêng biệt, khép kín hoàn toàn với thùng - đây xem ra model CS-77 Pioneer thiết kế như vậy cho ra âm thanh khá tách bạch. Loa nghe nhạc giao hưởng khá tốt. Mọi người thường cho rằng các mẫu thùng và các củ loa loại này không dùng để nghe nhạc cổ điển. Tuy nhiên qua kiểm tra, thì loa nghe nhạc cổ điển khá tốt. Mọi người thường cho rằng nên mở ê crang ra khi nghe nhạc. Em thấy đóng ê crang lại cho âm thanh chi tiết hơn vì ê crang làm giảm cộng hưởng bề mặt nhẵncuar vỏ thùng ngay những chỗ còn trống trên vách thùng - nơi để cố định các củ loa.



    Attached Files:

    Last edited: 16/7/23
  5. hung1976

    hung1976 Advanced Member

    Joined:
    27/3/12
    Messages:
    262
    Likes Received:
    78
    Location:
    Nam Định
    Theo mạch phân tần bác Pilab đưa lên em tham gia thêm:
    - Mạch phân tần loa trung: Sau tụ loa trung 12uf thêm 1 cuộn dây 1,8mh dập xuống mass; Sau cuộn dây 0,33mh thêm 1 tụ 15uf dập xuống mass; sau đó đảo dây dương âm đấu vào củ loa trung
    - Mạch loa bass, sau cuộn cảm 1,4mh thêm 1 tụ 20uf dập xuống mát
    Âm thanh sẽ giảm ồn và chi tiết lên nhiều. Bass nhẹ nhàng và sâu hơn chút

    snel likes this.
  6. snel

    snel Advanced Member

    Joined:
    13/1/09
    Messages:
    892
    Likes Received:
    151

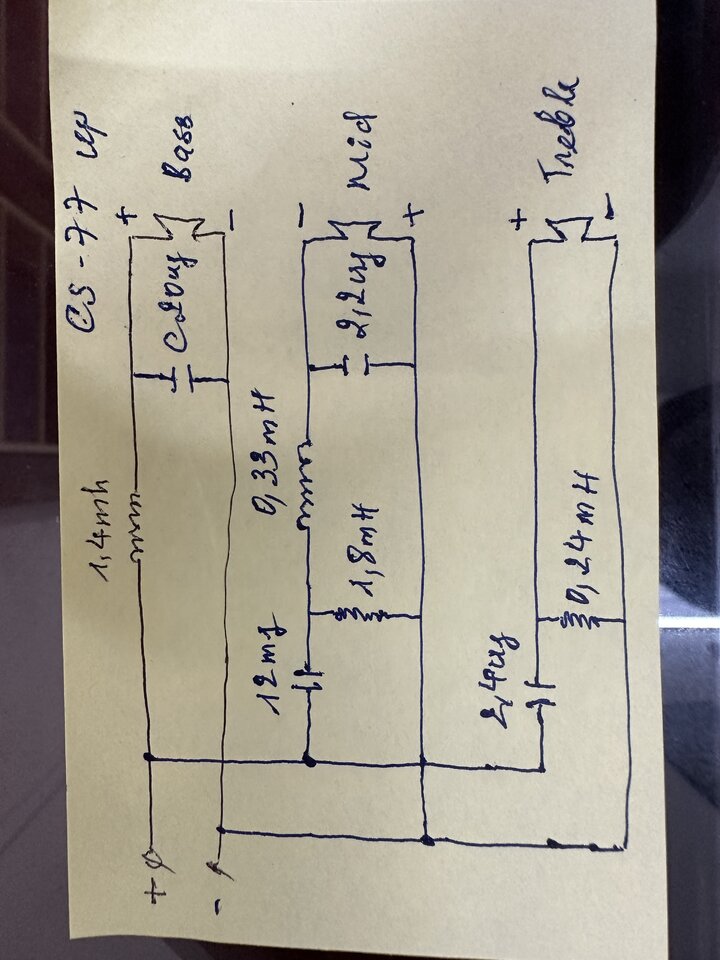

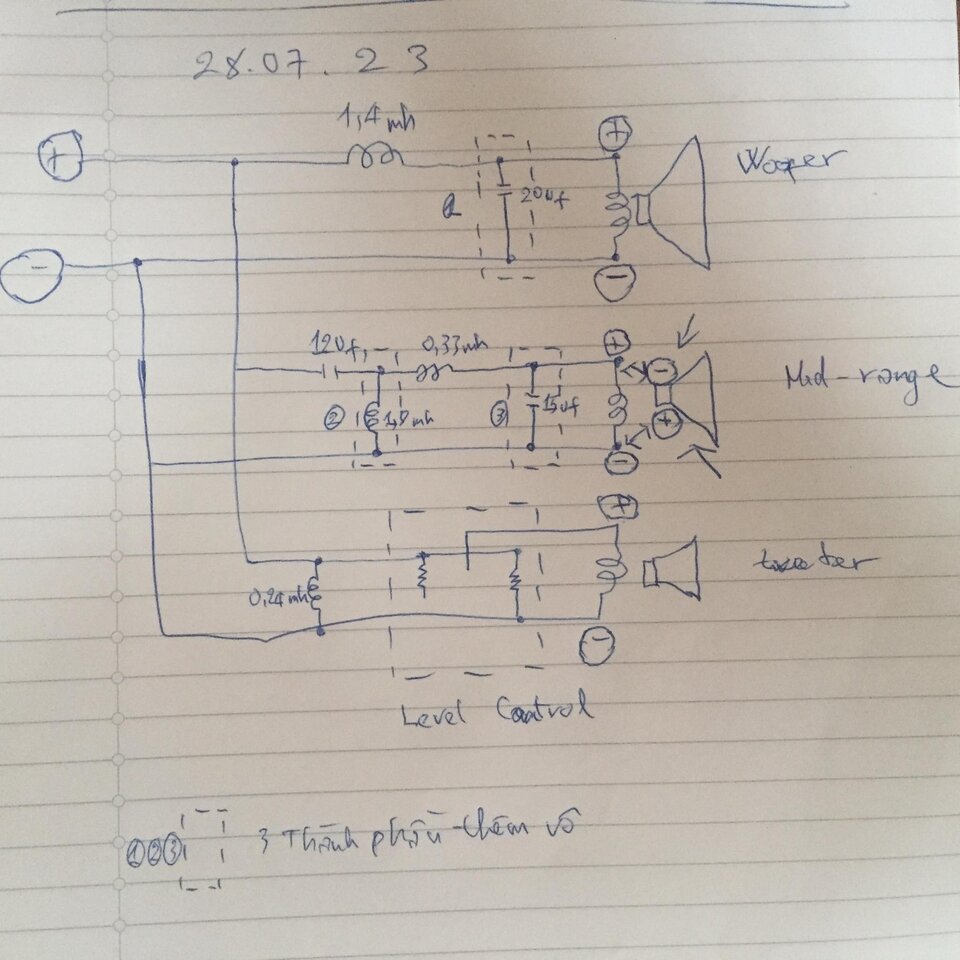

    Cụ xem dùm hình đính kèm, em vẽ có đúng không??. Em sẽ xem xét đề xuất của cụ, vì cần phải tìm mua các cuộc cảm theo yêu cầu. Cám ơn nhiều.


    Attached Files:

  7. hung1976

    hung1976 Advanced Member

    Joined:
    27/3/12
    Messages:
    262
    Likes Received:
    78
    Location:
    Nam Định
    Em nhầm một chút, phần loa trung, sau cuộn dây 0,33mH là tụ 2,2 chứ không phải 15uf. Em vẽ lại như sau.


    Attached Files:

    snel likes this.
  8. snel

    snel Advanced Member

    Joined:
    13/1/09
    Messages:
    892
    Likes Received:
    151
