DIY Thiết bị đo ZLRC

Theo http://www.sillanumsoft.org có rất nhiều thiết bị đo cho diyer nhưng em thấy có thiết bị đo ZLRC khá đơn giản và dễ làm hơn nữa giá lại rẻ.
Em mãn phép lập topic này xin mời các diyer đánh giá, góp ý để triển khai dự án.
1-Phần cứng cần có máy tính + sound card có đường In + Out. Với laptop thì mua cái sound card USB tầm 45k chắc cũng ổn. Những linh kiện khác cũng không quá đắt tiền.
2-Phần mềm thì xài bản beta chắc nó không đòi bản quyền, xài bản pro trở lên thì có. Em thấy bản beta cũng đủ chơi rồi.
Cảm ơn các diyer đã xem và góp ý !

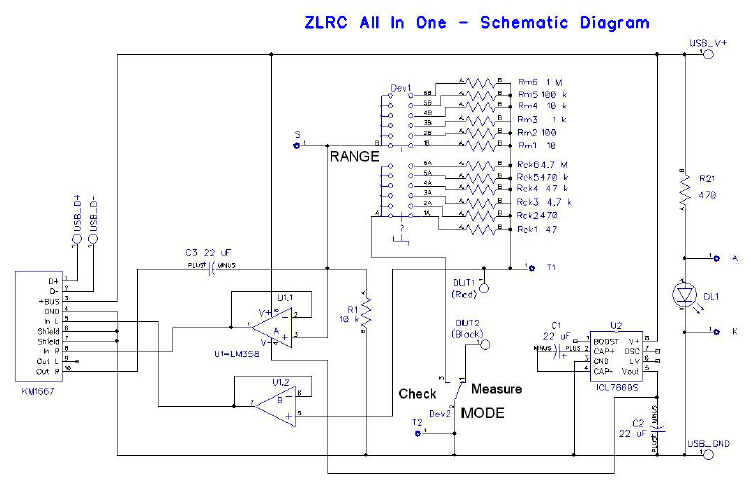

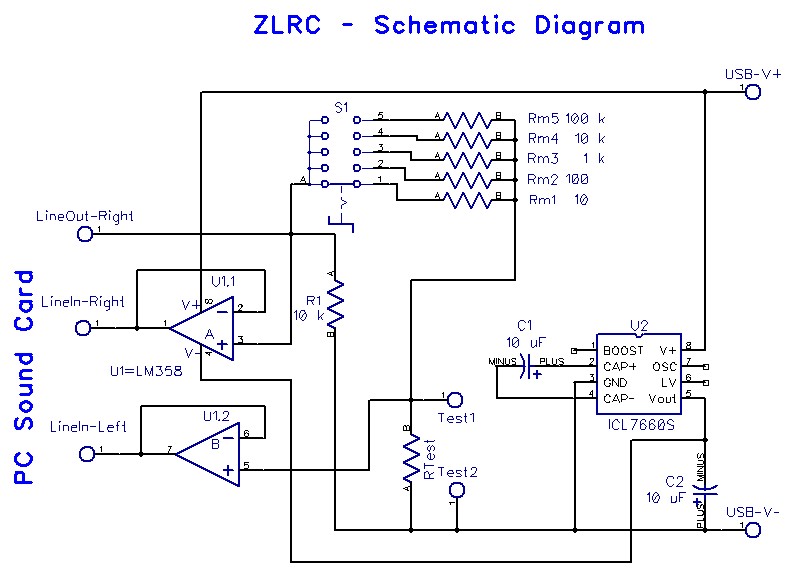

Sau đây là schematic và các hình ảnh.

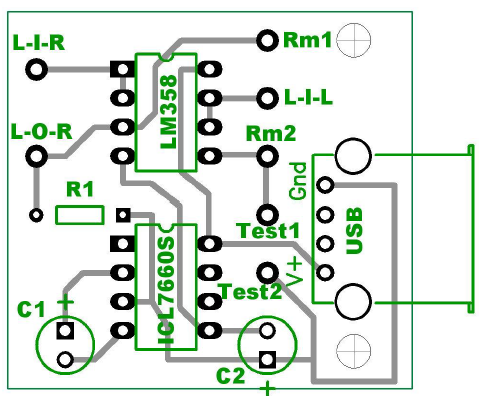

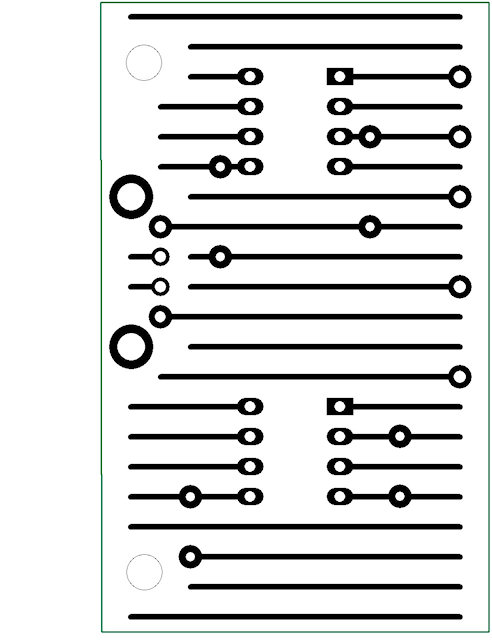

Tiếp theo là bo mạch trên và dưới:



Tiếp theo:

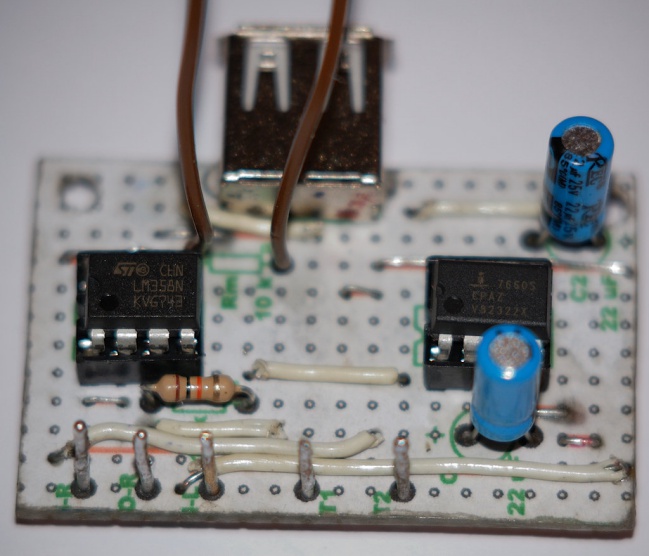

Hàn linh kiện lên bo, khá đơn giản

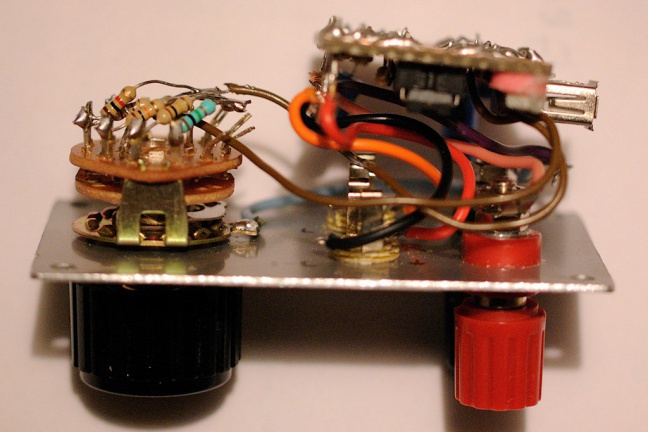

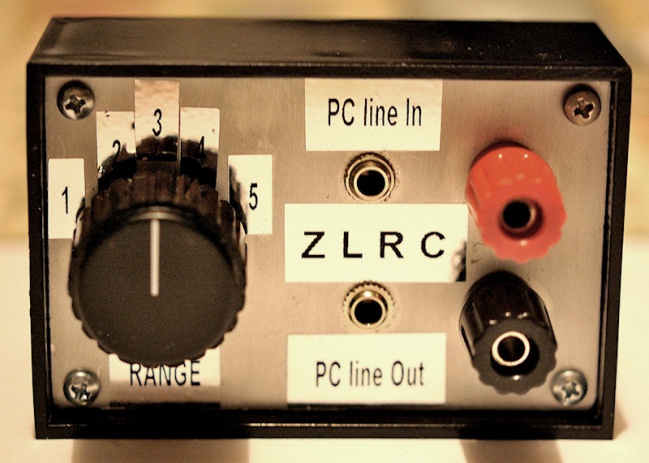

Và sản phẩm phần cứng hoàn chỉnh:

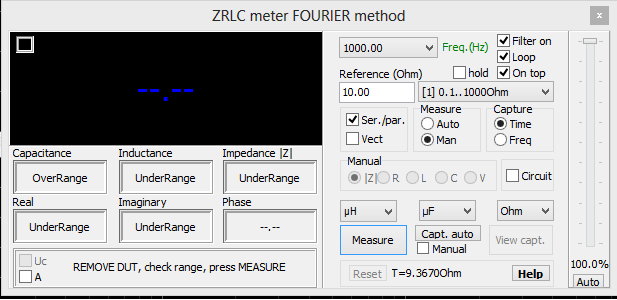

Chạy thử phầm mềm:



Cái Rotary Switch 5 vị trí là khó mà có sẵn bác ơi. Các lk khác thì đơn giản, opamp ICL7660 và LM358 thì cửa hàng lk điện tử bán đầy.



Dễ mà bác, không có loại 5 vị trí thì chơi 2 cái 3 vị trí là được mà. (Nối tắt vị trí cuối của cái thứ nhất chuyển qua cái thứ 2).
Thanks !



Bác có thể dùng DIP switch vừa gọn gàng vừa rẻ tiền.
Hạn chế: Cần phải tinh mắt.



Phiên bản mới nhất, giao tiếp USB luôn. Nhưng em thấy hơi phức tạp. Dùng KM1667 / PCM2902 chuyển đổi A/D luôn.
Tuy nhiên em thấy chơi cái soundcard USB giá rẻ chắc OK.
Dĩ nhiên không thể so sánh với chip cao cấp rồi.
Thanks !

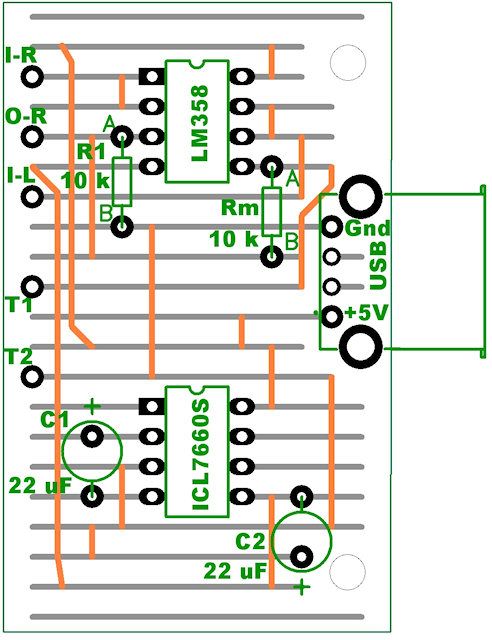

Em cập nhật thêm layout cho dễ nhìn.



Soundcard đo được tương đối chính xác cũng cả triệu đồng 1 cái chứ chẳng rẻ đâu bác.
Có cái USB Berringer nhưng mà nó cháy hàng mất rồi.



Làm chuột bạch cái 45k thử xem sao trước, sau đó mới tính ạ

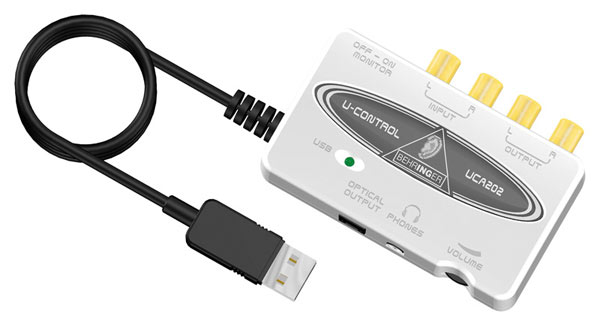

Chơi cái này, nếu dự án Thiết bị đo ZLRC thất bại sẽ có cái sound nghe. :lol: Giá 800k.



Bác chỉ chỗ bán giúp em đi. Hỏi vài chỗ chỗ nào cũng báo là hết hàng. Ebay thì đầy nhưng phí ship cũng mệt.



Các bác có thể tham khảo link này:

http://www.pmillett.com/ATEST.htm

Cũng tương tự nhưng tốn kém hơn và chính xác hơn.



Chỗ này nè cụ ơi
http://www.sam-pc.com/home/Auzentech-Be ... rol-uca202



Em cần đo L,R,C mà cụ. Với tiêu chí dễ làm và giá rẻ. Theo như tiêu chí em nói lúc đầu mà.

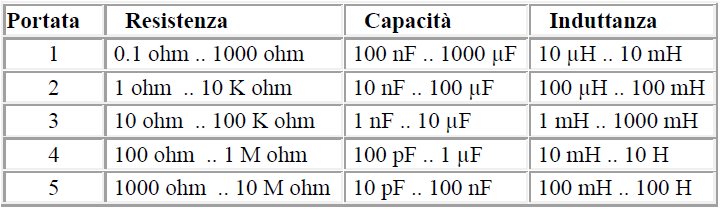

Vậy bác cho các thông số đo (giới hạn, độ chính xác) của mạch ZRLC xem ntn?



Sai số thì em không thấy nói.



Sai số thì phụ thuộc vào cách bác cân chỉnh trước khi đo và chất lượng của soundcard thôi. Nói chung là tốt hơn mấy cái máy đo Tàu giá 500k đổ xuống cho điện trở và tụ điện. Còn có cả đống trị số khác mà máy thường không đo được như ESR và hệ số D, Q. Ngoài ra nó còn đo được cả L nữa. Quá tốt cho một ứng dụng phần mềm.



Cụ làm chưa, nếu cụ thử rồi thì show lên để cổ vũ tinh thần đi cụ.
Cảm ơn nhiều.



Mình cũng search thông tin thấy bảo đo không cẩn thận là dễ đi con soundcard, vì soundcard chỉ nhận áp từ 1V đến 5V và không có bảo vệ quá áp. Nhưng chưa tìm đc là đo thế nào thì xảy ra trường hợp này.



Chống chỉ định đo có điện thế.

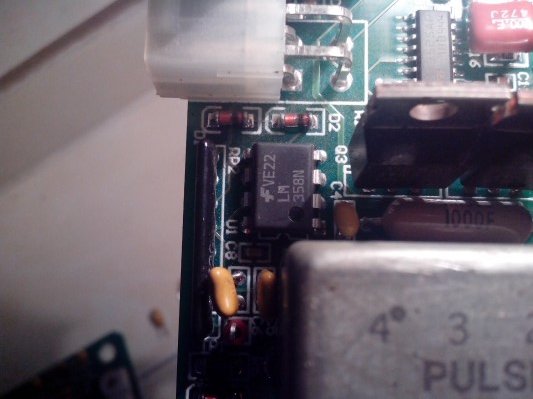

Tình cờ đi lượm ve chai có luôn LM358



IC thì có, gặp cái mạch in mạ xuyên lỗ như thế này tháo được IC quá khoai. Dùng ống hút chì cũng không xong, đồng hút thiết cũng bó gối

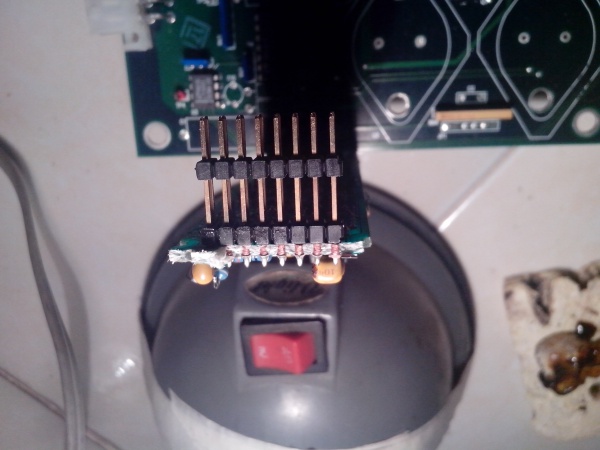

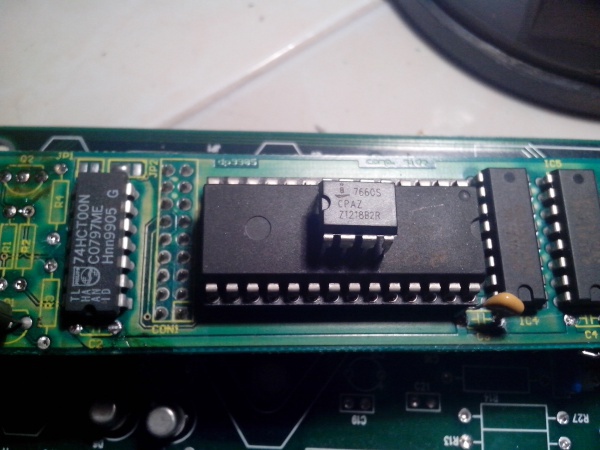

Còn đây là ICL7660S. Gía 18k một chú.
