DIY Tube output cho thiết bị đọc file nhạc trong thẻ nhớ

Em mai mắn có được vài bo mạch đọc thẻ nhớ có sẳn chức năng play,stop,....hoàn chỉnh,em muốn DIY lại phần output dùng đèn,các bác góp ý giúp em nhé.

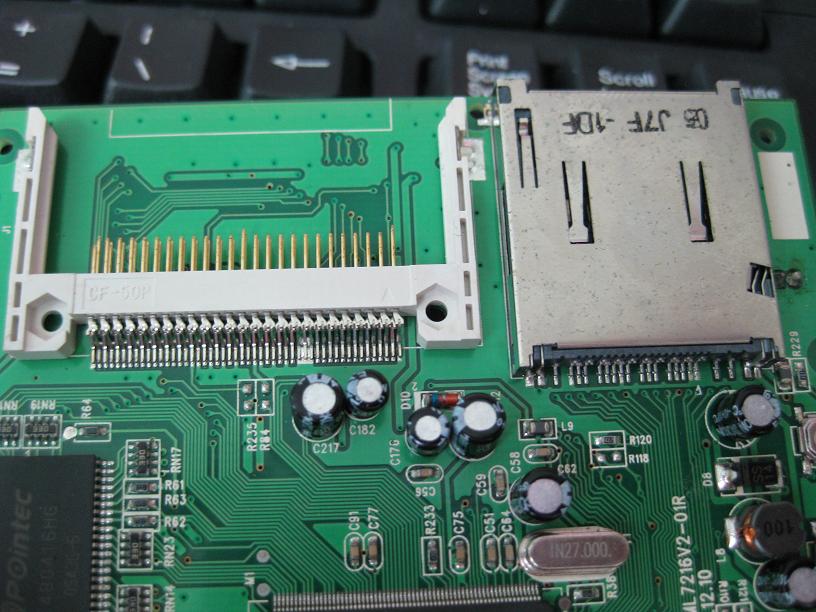

Mạch của em đây:



Re: DIY Tube cho thiết bị đọc thẻ nhớ

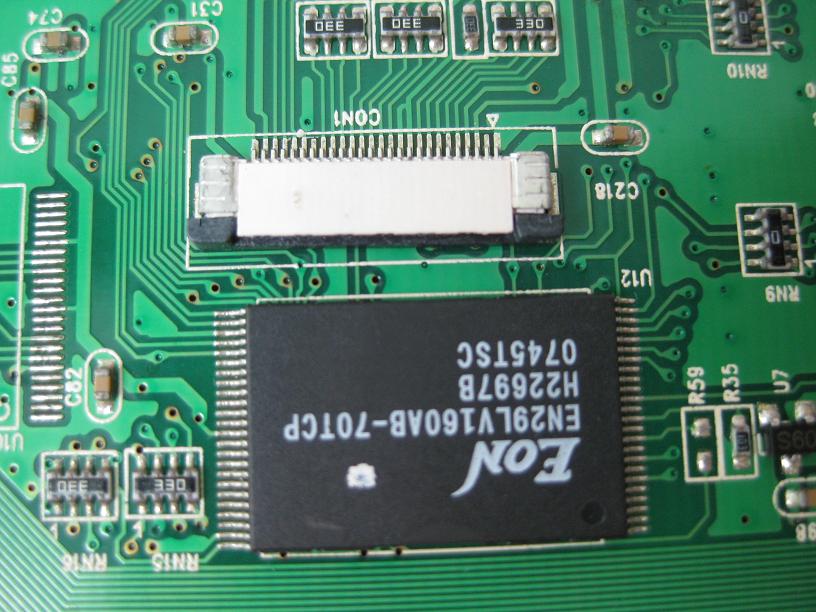

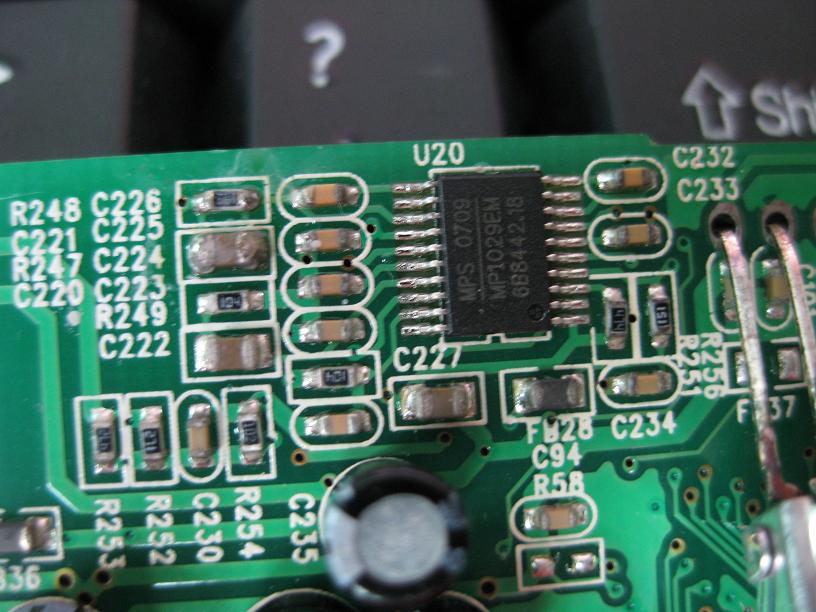

Cận cảnh.




Do em chưa tìm hiểu hết chức năng của board mạch và các linh kiện nên hiện giờ em nó cũng chưa có phương án nào,bác nào có dùng qua thì giúp em với.



Re: DIY Tube cho thiết bị đọc thẻ nhớ

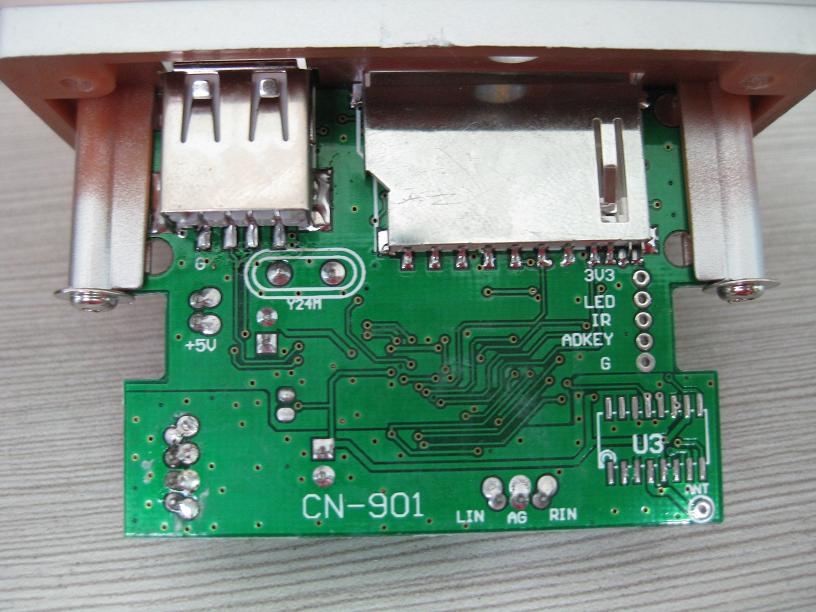

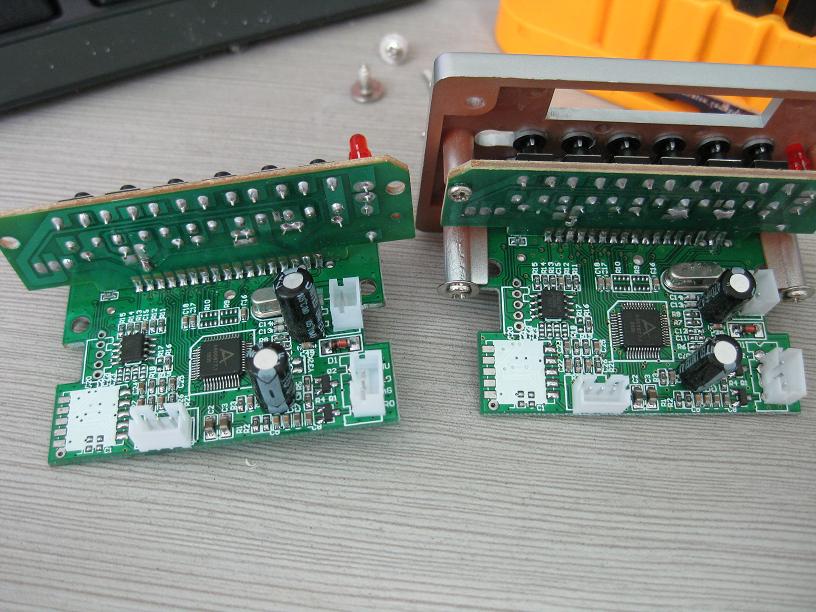

Đây là loại thứ 2,phổ biến hơn.




Cái này thì em có 2 cái,chưa cắm điện bao giờ



bác sang đó cũng rỗi nhỉ....máy cái này toàn đọc mp3 mà mp3 thì các bác toàn chê... bác làm làm gì cho mệt ?



Hix,tìm mãi chưa thấy cái datasheet. :roll:

Vụ này là hi-tech xì tin,em đua đòi tí :lol:



bác tìm data của cả mạch à, nếu chỉ làm output thì chỉ cần thay con K Đ đầu ra thôi thì bác tìm data của con out chứ tìm cả mạch sao có...
@ vụ e nhờ bác bác làm giúp e chưa vậy?



Mấy con IC hình chụp bên trên là Giao tiếp, sử lý, rom và ram. Em chưa nhìn rỏ con 8 chân ở hình dưới. Mà cái rắc gắn audio out em chưa thấy. Thấy cái này sẽ tìm ra ngay.
Bo mạch đọc được cả ổ cứng USB thì phải. Chế để nghe bằng tai nghe cũng OK. Hay phết, em có cái Radio chạy pin của Trung Quốc cũng đang muốn chế OUT bằng đèn ...



Em đi tham quan 1 cái xưởng lắp ráp của TQ,họ nói cái mạch đọc USB ở hình thứ 2,mổi ngày họ SX 20.000 bộ như vậy và đơn hàng làm liên tục trong hơn 6 tháng rồi vẫn chưa làm hết,quả thật thứ đồ chơi nho nhỏ này nó có thị trường lớn kinh khủng,1 bộ mạch như vậy họ ráp xong bán có 14.000 đvn thôi(kể cả dây nhợ),họ lãi được khoảng 10% (1.400 đvn/1 bộ).

Nghe đến đây thì ai muốn cạnh tranh với họ cũng mất lửa luôn... :lol:

Em ra về họ tặng em 2 bộ,với hy vọng tìm thị trường mới nhưng em đã choáng rồi nên nhận cho họ vui thôi.

Cái mạch thứ nhất thì có nhiều ứng dụng hay,em đang ngâm cứu.



Không biết bo của bác kêu có hay không ?
Họ bán rẻ vậy cũng phải thôi.Thị trường VN bán tràn lan loại loa của anh Ba tích hợp mạch công suất và Pin sạc ở trong luôn rất thuận tiện,chơi nhạc trực tiếp từ USB và thẻ nhớ.Có luôn cả điều khiển và tính năng chỉnh EQ luôn,đâu đó bán có hơn 100K :mrgreen:



14k về đến việt nam lên 140 - 200k



Làm gì khiếp thế cụ.14K là cái bo mạch , VN bán 140K là cả cái loa hoàn chỉnh rồi :lol:



Nó mà không kêu thì mấy trăm ngàn bộ họ làm xong chắc đi tông hết,họ muốn em đưa cái mạch này vào cái ampli KOK của em cho thêm tính năng lạ nhưng em không khoái rồi,làm đồ chơi thì được. :lol:

Nhiều khi em thấy mình suy nghĩ hơi viễn vong cứ toàn nghĩ chuyện nhớn,bên ngoài người ta làm giàu nhờ mấy cái nho nhỏ này các bác ạ. :wink:



Đừng nói hàng bình dân chứ hàng cao cấp nó chơi cái giá cũng shock lắm. Định làm cái opamp dùng lk rời mà thấy nó bán rẻ quá hết muốn làm luôn, mua đại cho nó khỏe .
http://www.audio-gd.com/enweb/pro/diy/OPA.htm



Đúng ạ,hàng bình dân họ down giá thấp nhất có thể được nhưng hàng cao cấp thì giá đắt kinh khủng,cũng do số lượng mà ra thôi,ít đắt-nhiều rẻ...
Em đặt 1 cái PCB 1 lớp nhỏ xíu để làm mẩu giá 200 tệ (570.000 đvn),đặt 10.000 cái nó còn có 1 tệ thôi. :roll:



Nhìn được vấn đề thì dễ bác ạ, vấn đề là có làm được hay không mà thôi
Cũng như bác vẫn biết online cả ngày trên vnav là ảnh hưởng công việc mà có bỏ được đâu :lol:

À, Vụ nguồn -opt-choke cho EL34 của Thái thế nào rồi bác?



Vụ này em cũng đang chờ họ gửi hàng sang,em mua có 1 bộ thôi,nếu OK thì em mua thêm cho bác nào cần.

À,cái fe M6 dùng cho OPT em vừa tìm thấy nhà cung cấp,giá nó không cao như em tưởng chỉ hơn fe nguồn chút thôi,cở fe nào cũng có,chờ em nhận được catalog báo giá và hàng mẩu cụ thể,em sẽ múc một mớ fe này



Các bác sáng lập Xưởng sản xuất đồ VNAV đi, ý tưởng lấy ý kiến trên diễn đàn. Sản phẩm do thành viên tiêu thụ, Lo-end cũng chơi tuốt.



cái fe M6 dùng cho OPT em vừa tìm thấy nhà cung cấp,giá nó không cao như em tưởng chỉ hơn fe nguồn chút thôi,cở fe nào cũng có,chờ em nhận được catalog báo giá và hàng mẩu cụ thể,em sẽ múc một mớ fe này
bác mở một shop trên vnav đi: cung cấp linh kiện, pcb, tube cho anh em.
ví dụ như những vụ FE M6: để tự mình quấn OPT làm ra được sản phẩm chính mình làm ra việc kiếm được Fe tốt là rất khó nếu có tìm được FE thì đó toàn là FE rất dày.
monh bác nghiên cứu



Hix,em ăn cơm chúa nên múa tối ngày đây,để em nếm mật nằm gai ít năm bên đây xem có cái gì hay hơn VN thì học họ chứ chưa nghĩ chuyện gì khác ạ,em cần Fe M6 cho cái hợp đồng với 1 đối tác khác nên mới đi săn chứ cũng không có ý kinh doanh gì trên VNAV.

Qua đây em mới thấy yếu tố thị trường quả là rất quan trọng,bán cái gì mà nhiều người mua thì sống,ít người mua thì chết.Muốn có nhiều người mua thì phải làm thật rẻ,thật nhanh để có số nhiều mà bán,chất lượng phải tốt,đồng đều...

Edit



Em đã edit.

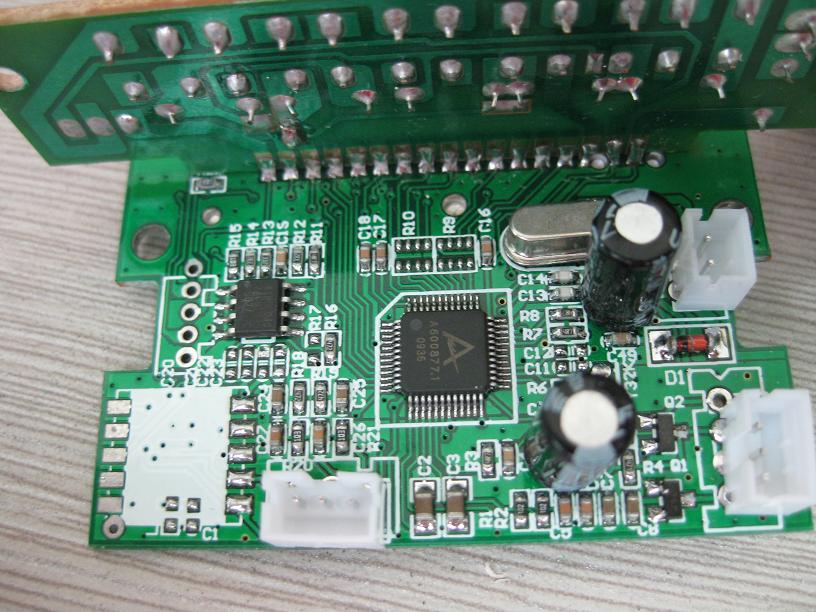

Trở lại vấn đề,loại board thứ 2 mạch dùng 2 IC con lớn là 600877.1, con nhỏ là 2AC02N, cả 2 con IC này em đều không tìm ra datasheet nên chỉ có thể can thiệp phía sau nó thôi chẳng biết được bên trong mạch nó làm gì? đã có dùng opam chưa? Như vậy phải chấp nhận mạch analog của nó và đệm 1 tầng ra bằng đèn nữa thôi,có thể chất âm chẳng thay đổi nhiều.

Em cố gắng tìm nữa xem sao.



Con 8 chân nhỏ là con nhớ, con to chắc là loại chuyên dụng cho mạch này. Có Mod thì tiếng chắc cũng không hay được.
Nếu anh lấy Fe giúp a e sẽ có nhiều người đăng ký đây. Em cũng đang tìm fe làm cái Opt theo ý của mình ấp ủ lâu lắm rồi, xem trên diễn đàn về Opt hầu như mới làm theo công thức trên mạng đầy. Topic cũng nhiều nhưng tính em k thích làm theo khi chưa thuyết phục được về lý thuyết. Có Fe tốt là em làm ngay. Anh là người có kinh nghiệm, có thể em sẽ tham khảo a về công thức và cách quấn của mình.



nếu có đặt thì bác cho em ké vài bộ Fe :lol: , cái mạch bác chụp hình em thấy ở VN rồi , xài pin sạc , đọc bằng thẻ - usb , có remote , có loa ... nói chung rất là tiện lợi . Thằng em nó mua 20 đô Sing .



Chào bác ,nghe bác nói mà em thèm fe M6 quá cứ động đến tube lại gại biến thế loa bác cứ lo cho anh em cái vụ fe M6 thì phong trào DJ lên phải biết.



Mấy boards chụp phía trên không thể nào bán 14.000 đồng VN mà đủ vốn được bác.
Ngay cả PCB tấm PCB không chưa có linh kiện khác thì cũng đã khoãng giá đó rồi.
14.000 đồng VN bây giờ chỉ có $0.70, chưa đến 5 RMB.

Có thể bác nghe lầm, 14 ngàn là "gia công" phí thôi (assembly cost).



Hix,14.000 đvn là em tự quy đổi thôi,họ chào giá 5 tệ TQ(1 tệ = 2.850 đvn) dĩ nhiên phải đặt hàng số lượng lớn chứ số ít thì họ không nhận.

Cái PCB 2 lớp họ làm số lượng lớn chưa đến 2000 đvn/1 tấm ạ.

Em vừa được họ gửi thêm 1 loại khác nữa có 1 con IC đút sẳn trên PCB 1 lớp luôn,khi nào rảnh em chụp ảnh các bác xem,nó chào giá dưới 5 tệ.
