Híc vậy chắc em lắp sai thiết kế rùi. không biết bác chủ có đưa ra hướng dẫn gì để mọi người đi theo đúng hướng thiết kế của mạch không ạ. nhỡ đâu số đông lại đâm vào ngã rẽ như em, làm ảnh hưởng đến uy tín của mạch kinh điển NAIM.
Cách đây 1 tuần bác nào gọi cho em nhờ gởi 4 con MJ15003 cho Naim mà em lại quên mất rồi.Làm ơn nhắc lại giúp em.Thân.
Bác này giống em , cũng để quên rồi khét, em đỡ thiệt hại hơn không khét BA. theo như anh quang thì có thể do mình không dán con bù nhiệt lên tản nhiệt bias để hơi cao thế là em nó trôi :lol:
Em làm bộ naim 140 kit, đang bias 40mA, tiếng cứng và chói, đã thử nhiều loại tụ input và hiện đang để cặp Mcap bipolar, nghe tiếng không như mong đợi nên em cũng chưa thèm cho vào chassis :-(
Naim của e bias 30mA, để vậy sờ lạnh tanh, Nhưng khi hát khoảng vài bài là bắt đầu ầm chừng 45 độ. BA của e cháy, e nghĩ là do dây đồng e tháo ra quấn lại nhiều lần nên bọ bong lớp cách điện-> cháy... :mrgreen:
Ôi trời ơi anh Quang bụng phệ ôm nhiều ... quá nên tẩu rùi :lol: Mới chiều qua em gọi mà đã bẩu 1 tuần hi hi. Anh tìm rùi gửi em nhanh nhé. Em thấy có mấy bác pm về linh kiện của dự án này nên em muốn LK từ anh hơn.

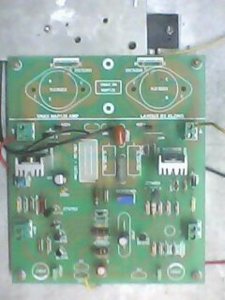

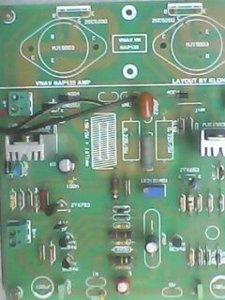

Tối qua em đã cho NAP hót thử, tầng vas đang dùng tạm A1013 và C2383 tầng output dùng C2922 của hàng chợ, bias ở 50ma thấy tiếng nghe rât tốt. Bác nào còn confuse về âm thanh của em nó thì làm làm ngay kẻo phí
Sao linh kiện của Bác nhìn lạ hoắc vậy a' ? Có bác nào thừa mấy con Trans và BJT của bo CS ko ạ ? Hoặc có thể thay bằng con gì tương đương mách em với .
em không đặt link kiện cụ ơi, nên có gì dùng đấy, em mới nghe được 2 hôm thấy tiếng rất tốt, em sẽ quyết tâm làm con này xong trước tết Tây to cụ trinhngoc293: cụ gửi cho em mấy con ztx nhá, em đang dùng tạm bằng con A1013 và C2383 hàng chợ
Em thấy thay bằng con MPSW42/92 MJE340/350 đều cho kết quả rất tốt.Nếu thiếu em gởi tặng mấy bác.Thân.
Toàn tập thông báo của Ban thông báo để thông báo đến các ACE DIY và nhân bản NAC, NAP, CAP Thông báo (số 7) tiết theo và hết của Ban thông báo Về việc DIY, điều chỉnh NAP VNAV 135 : Hiện nay toàn bộ linh kiện dự án đã đến tay toàn thể ACE DIYer và tay chơi NAP VNAV 135, để việc lắp ráp căn chỉnh được thuận lợi an toàn, nhah chóng cán đích, BTC xin gửi thông điệp chót như sau : 1 - Lắp ráp linh kiện vào boad : - Boad NAP 135 : Các điện trở R từ 1- 31, tụ C từ 1-14, điode D từ 1-9, Transitor Q (tr) từ 1-10 được đo đạc kỹ trước và sau khi cắm vào bo mạch & hàn.(lưu ý chưa hàn Q11,12 vào nguồn điện chính) - Boad super Regu : các linh kiện cần cắm đúng và boad được chạy thử trên tải giả (điện trở 1K/2w). điều chỉnh điện áp âm, dương cân bằng nhau và B+/- tại đầu ra ≤ 15-20% điện áp vào boad ổn áp. - Đối với những tụ loại PP khi hàn cần nhanh tay và cặp panh vào chân tụ để tránh hỏng tụ do nhiệt hàn gây ra. - Tại bước 1 các bạn hãy hàn boad Power amp theo Cấu hình nguồn chưa có ổn áp. 2- Kiểm tra, đóng điện & điều chỉnh : - Điều chỉnh VR1 để đạt điện áp bias tại 2 chân Bazơ Tr9, Tr10 (đo trự tiếp trên R17, R18) đạt trị số 1,6- 1,8 Vol DC. - Kiểm tra điện áp ra loa tại R31 0- vài chục milivol; nếu điện áp này đến hàng trăm milivol hoặc hàng Vol thì kiểm tra lại mạch để thay thế linh kiện không cân hoặc không đúng trị số hoặc nguồn cấp không cân. Nếu trị số cân, bias chuẩn chúng ta tiến hành cấp điện cho TR11 và Tr12, lúc này “ sò” sẽ được đảm bảo an toàn không cháy nổ hỏng hóc. - Tiến hành lắp ráp boad Regu cấp nguồn cho tầng lái của Power amp thông qua phiến đấu điện được Sir Klong đặt riêng cho VNAV NAP 135. 3- “Độ” nâng cao chất tiếng cho phù hợp : - Chỉnh R6 để thay đổi dòng tầng đầu theo nguyên tắc : nhỏ thì giống tiếng Mỹ, lớn thì giống tiếng âu, vừa thì giống tiếng ... Việt. - Chỉnh R10 để thay đổi hệ số hồi tiếp toàn mạch (cái này khi nào cao thủ thấy ngứa tai mới nên đụng vào). - Chỉnh VR1 theo nguyên tắc áp Vbe trên R18/R17 càng gần 1,8 Vol thì Class AB càng gần A (AAB sò sẽ nóng thêm) và càng nhỏ thì càng gần ClassB sò lạnh. - R31 và cuộn dây L càng lớn amp gánh tải càng an toàn và tiếng càng “ dày” giống Giọng Mỹ hơn và ngược lại Mời các bạn tiếp tục và chúc thành công. TM BTC chúc các đồng chí vui khỏe DIY Thật nhiều . THUYLT. ------------ Tài liệu tham khảo. *** Thông báo số 7 của BTC về việc Bật mý Tiểu xảo độ VNAV-NAP 135 *** viewtopic.php?f=19&t=42747&start=3650 Comin Soon! *** Toàn văn thông báo số 6 của BTC*** Về việc độ bộ nguồn Naim đến bến bờ khét lẹt. viewtopic.php?p=1100862 *** Thông báo số 5 của BTC Nhân bản Naim *** viewtopic.php?p=1083601 Về việc khuyến cáo các vật tư DIYer tự trang bị phục vụ dự án *** Thông báo số 4 của BTC Nhân bản Naim *** viewtopic.php?f=19&t=42747&start=1875 *** Thông báo số 3 của BTC Nhân bản Naim *** viewtopic.php?f=19&t=42747&start=1650 *** Toàn văn Thông báo số 2 của Ban TC Nhân bản Naim *** viewtopic.php?f=19&t=42747&start=1550 Boad Nguồn và linh kiện Amp viewtopic.php?f=19&t=42747&start=1525 Hướng dẫn chỉnh sửa bổ sung trên NAP 135 PCB cooper layout: viewtopic.php?f=19&t=42747&start=3525 Sơ đồ amp : viewtopic.php?f=19&t=42747&start=1375 Parts list : viewtopic.php?f=19&t=42747&start=950 Note : Thông báo số 1 trở về trước thuộc về dự án NAC
Độ này giáo chủ đi đâu mà bang chúng không được diện kiến lâu rồi, mới ngài về ngay topic của bổn Bang ạ.
Tình hình lại bắt đầu nóng lên như ..... Trung Đông và Bắc Phi rồi :lol: Em đợi thông báo hường dẫn của Giáo chủ rồi hoàn thiện đồ chơi, mang qua nhà cái lão kia xem đợt này xe lửa nó cán cái gì, chắc GM quá :lol: :lol:
lâu quá chẳng thấy các cụ úp đát chắc chuyển qua làm GM hết roài, em thì vẫn miệt mài làm NAP. Thêm cái picture cho nó nóng
Anh có lấy bộ...... như em đã hứa để nâng cấp thì Pm em với nhá. Em gửi anh sớm chơi :mrgreen: thấy hình là máu roài. Nhiều cụ ngâm dự án nên em om
Đã có bác nào độ Naim NAP 135 VNAV theo mục 3 của thông báo số 7 chưa ạh, review kết quả đi cho em theo với. em làm xong lâu rồi ( chẳng nhớ từ bao giờ nữa) nhưng sò lanh te chẳng có chút hơi ấm nào, mấy con ztx653, 753 mặc dù đã lắp tản nhiệt nhưng rất nóng.

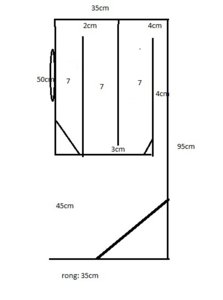

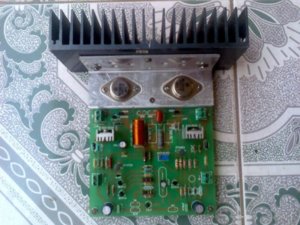

Lúc đầu em cũng nghĩ sò lạnh te nên gắn 2 bo chung 1 tản nhiệt dài 20cm, cao 6cm, nhưng nghe khoảng 45p thì tản nhiệt nóng lắm, em bias 40mA.
Em ủ dự án này lâu quá. Các cụ ở Hà Nội lắp xong có làm buổi contest giao lưu tý về sản phẩm All Naim không các cụ ơi. Chú Nac và Nap của em sắp hoàn thiện với kha khá thuốc độc rồi ah! giao lưu bia bọt thôi các cụ ơi khà khà
Kính mời anh Quang ra ngoài Bắc thưởng thức cái rét rất ư Hà Nội của chúng em. Mời cụ uống bia hơi Hà Nội vỉa hè, nhâm nhi mấy hột lạc, mắt lim dim mà hàn huyên cùng anh em xứ Bắc hà ah. Chuyện thơ, chuyện đời, chuyện DIY, chuyện gì cũng kể......mà chỉ thiếu người thôi. Các cụ Hà Nội có làm buổi gặp nhau Naim Nac Nap không nhỉ các cụ?
Hâm, lạnh thế mà ra vỉa hè ngồi uống bia với nhai lạc. :lol: Làm đĩa thịt chó với chai rượu gạo có phải là .... đảm bảo sức khoẻ không. :lol:
