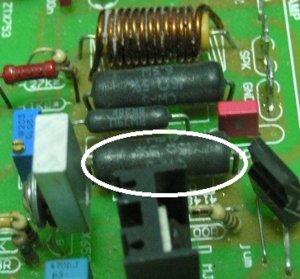

VNAVNAP135 END Sau một thời gian khá dài thai nghén. Em VNAV NAP 135 của em đã hoàn thành. Trước tiên em xin gửi lời cảm ơn đến các bác trong ban tổ chức đã tạo ra sân chơi Naim cho anh em. Sau đó em xin gửi lời cám ơn đến các bác Tuninh, Thuanblack, Naichuoi, Mimosalq, Diyampli đã cung cấp poison và hướng dẫn lắp ráp cho em NAP này. :cry: Đã xong. Em đóng nắp cho vào gầm giường. :mrgreen: @Diyampli: Con trở sứ ở board Protect 5w roài mà nóng không sờ tay đc. bác xem lại hộ em với.
Chúc mừng bác! Bác có một chiếp Amp thật đẹp, nhưng bác bỏ vào gầm xxx thì hơi phí Con này bác nên kéo loa nhỏ thôi ạ (kéo đối loa 15 tới 20W tiếng tuyệt hay), hoặc bác kiếm thêm một em nữa rồi đánh bi amp thì tuyệt Hi vọng ban tổ chức sớm có phiên bản công suất lơn hơn để điều dưỡng các em loa khó tính
Không có gì cụ ah em cũng mong cho nó xong đóng nắp cho vào gầm giường, để em đc thoải mái từ khi gặp nó đến giờ :mrgreen: Vâng chiều em sang lôi nó ra rồi tính toán lại cho cụ ợ
Cụ khangdep hàng họ đẹp quá , đẹp từng cen ti mét :mrgreen: cả 2 con cún ở chân cụ trong cái hình thứ 2 nó cũng đẹp nốt :mrgreen: Cụ khéo tay thiệt .Chúc mừng cụ có đồ chơi ngon
Lạ cực các cụ ạ. Ngày trước em để 1 bên trở chợ 1 bên trở kit thì bên trở chợ DC 10mv bên kit 37mv. Giờ em thay cả 2 bên là trở tháo máy và trở kit thì 1 bên -4,7mv 1 bên -10,4mv Liệu dòng điện DC từ VAS có ảnh hưởng đến DC out không hay chỉ do bán dẫn trên PCB ạ?
Cụ nói cho rõ ràng nhé không là mọi người hiểu lầm là em chít đấy! 2 con cún đấy là người tìn mùa đông này của em đó!
bác quét tần có méo giống em không? và cập nhật thông số cho em tiện theo dõi với nhé! mấy nay oải nên em chưa rờ mó gì tới nhưng xem lại thì 4 con 0.15R Dale đen thui thì bị lẫn 1 con 15R bên kênh lỗi nên cũng đang lười mần quá :mrgreen: ! thanks
Em làm gì có ô-si-lô như cụ :mrgreen:. Em chỉ có ô-si-tai thôi ạ! Em đang mong có một con để nghịch ngợm đây ạ! Mấy thằng to đen hôi đấy em cũng bị nhầm 1 lần. Giờ em thay bằng mấy em MPC trắng cho nó dễ đọc đỡ bị nhầm :mrgreen:
Cụ khang dép mần đẹp mê hồn luôn. Xin chúc mừng cụ hoàn tất! Em còn bị vướng chưa biết gắn volume cho nó như thế nào vì cái mặt mica dày 10mm mà cái lão Gà rựu nhân kia không chịu khoét cho nó cái lỗ. Cụ "tích hợp" cái bo diode lên bo regu như thế nào cho nó chắc chắn vậy cụ?
bữa nào mang xuống em chơi để em chọt vài lỗ choa anh :mrgreen: bữa anh gọi em bị kẹt sorry ! chúc vui. thanks
Cái volume offset em để ở đằng sau. Còn đằng trước của em là Công tắc nguồn. Vụ tích hợp em lấy 6 cái jump vuông chữ "Lờ" tháo máy (cái mà họ nối 1 board thẳng đứng lên board khác) hàn vào cứng càu cạu!
hi hi e hổng có ý gì , chỉ là "hàng họ" theo nghĩa DIY :mrgreen: cụ có hai con cún này vừa ấm chân vừa khỏi lo bị ... điện hút :mrgreen:
Chỉ lười chế mấy cái cọc hàn mà dự án của em ngâm tôm mãi, hôm qua ngồi ờ nhà đấu dây tứ tung vô 1 lần đầy đủ rồi bật điện chỉnh sơ 1 chút hát ngon lành, chất âm thì chắc là của Naim rồi, hì hì. Em có mấy ý sau để cụ nào còn lười như em thì hàn luôn khỏi lăn tăn: - Mấy chỗ: input, speaker và 0v thì dùng dây đồng 1,2mm mài sạch lớp verni, cắt 1cm làm cái cọc cắm vô vừa khít chặt, mấy chỗ này cần hàn dây để cho tiếp xúc tốt. - Điện trở 1k8 và tụ 39p em bỏ không hàn. - Nguồn em hơi thấp: +/-35v cho pre và +/-30v cho cs, nhưng như vậy là đủ. - Em không có đồ chơi như cụ Dép nên hàn thẳng diode vô bo regu luôn. - Dây GND em đi nối tiếp có 1 đường cho đỡ rườm rà mà hiệu quả: từ BA vào bo PSU; từ ngõ ra PSU vào bo regu, từ ngõ ra regu chia làm 2 ngã vào ov của 2 bo cs. - Sau khi kiểm tra tất cả đã được đấu nối với nhau, kẹp sẵn đồng hồ vào 2 đầu trở 0.15R, bật nguồn thấy lên 51mV (vị chi là dòng bias = 340mA), em chỉnh ngay xuống 7,5mV để dòng tĩnh qua sò chỉ còn 50mA thôi. Đo ngõ ra =-24mV thì yên tâm cắm nhạc và loa vô mở volume nghe nó hát. Nghe qua pre NAC72 chỉ mở volume ở mức 9g thì vừa nghe, 10g thì trần nhà rung. Sò sắt chỉ hơi âm ấm. Em không nhớ BTC đã hướng dẫn dòng qua sò bao nhiêu để khi mở nhỏ nghe vẫn hay mà vẫn an toàn cho sò. Vì nhiều người không có OSC để quan sát mà chỉnh và nghe bằng tai thì không chuẩn.

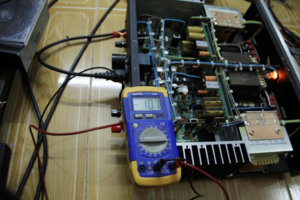

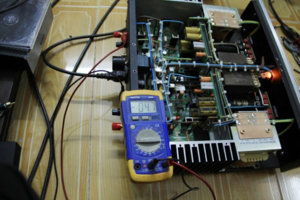

báo cáo em tiếp tục phá :mrgreen: nhưng chưa hiểu lắm nên các bác xem giúp và chĩ dẫn dùm. Thanks B++ GND B-- = 34vol-0-34vol B- GND B- = 38.2vol-0-38.2vol kênh phải: chân B con (15030)= 0.959vol và con (15031)=-0.937vol bias bên con (15030)= 0.8mV/0.22R và bên con (15031)=0.9mV/0.22R loa= -15mV DC đo ra loa phát tần 1khz, 1vol méo sin tại 21.96vol~60.28W/ 8R kênh trái chân B con (15030)= 0.954vol và con (15031)=-0.939vol bias bên con (15030)= 0.8mV/0.22R và bên con (15031)=0.9mV/0.22R loa=10mV DC phát tần tại 22vol cho từng kênh được các số sau: các bác xem giải thích dùm! kênh phải:đo ra loa phát tần 1khz, 1vol méo sin tại 21.96vol~60.28W/ 8R 1k:21.96vol- 5k:22.5vol- 10k:23.69vol- 15k:24.69vol- 20k:26.6vol- 25k:28.46vol- 30k:29.79vol- 10Hz:21vol- 20Hz:21.51vol- 30Hz:21.66vol- 40Hz:21.74vol- 50Hz:21.79vol- 60Hz: 21.82vol- kênh trái đo ra loa phát tần 1khz, 1vol méo sin tại 21.97vol~60.335W/ 8R 1k:21.97vol- 5k:22.52vol- 10k:23.7vol- 15k:24.6vol- 20k:26.34vol- 25k:28.09vol- 30k:29.44vol- 10Hz:21vol- 20Hz:21.55vol- 30Hz:21.67vol- 40Hz:21.71vol- 50Hz:21.79vol- 60Hz: 21.81vol- Em chỉ mới đo chưa nghe vì hoa mắt các bác chỉ dẫn thêm dùm. xin cám ơn maximum volum thì méo như hình
Cứ thế này thì tẩu mất, mai mốt chỉ cần ráp trên Multisim xong đo đạc ok là tiến hành ..... ráp tiếp cái mới. :mrgreen: Đóng nắp lại và nghe đi cụ, kệ tía nó, miễn là đừng có bùm chéo thì ok rồi, nghe thời gian rồi từ từ tính tiếp :lol:
ơ méo thế kia mà nghe cái giề ! xong 9 bài nhạc Don William rồi mà tản nhiệt chỉ mới có mùi ấm nhẹ à, mà tăng bias nữa không được :twisted: => nguồn chưa đúng roài . xin cám ơn
Con này ráp kỹ nghe hay em à,chất tiếng lạnh kiểu Anh,nghe quen sẽ gây nghiện,Bây giờ theo anh cứ ráp theo mạch kinh diển gốc của nó đi,linh kiện bán dẫn ngon anh có nhiều mà,mai rảnh sẽ ghé đưa em bơm vô mạch nhé.
Cụ Lý coi lại chỗ nguồn xem có trục trặc gì không: 26VAC thì cho ra 36VDC thôi, chưa trừ sụt áp mà sao của cụ tới 38v lận? 39VAC thì cho ra 55VDC, regu xuống còn 45v, cụ để có 34v thì thấp quá. Xem lại cầu diode cho regu và cái trimmer này là 20k nhé. Bias thấp quá. Vr bao nhiêu ohm mà chỉnh không lên, cụ thay con 2k2 khác thử coi.
cái vr này em lấy cái theo kit toàn ghi w203 ~20Kilo omh. sao regu em thay diod roài mà nó không chịu lên nữa? thanks anh em lấy mấy cái vr cũ w202~2k thì bias lên 100mV rồi!
Híc, rứa là ngon rồi. Mà là 100mA chứ! Cụ thay phăng cái trimmer trên regu luôn đi, mấy cái multi-turn này hên xui, cái thì chỉnh ngon lành cái thì không ép phê, chắc vặn nhiều quá bị trật lò xo ở trong rồi.
dạ không anh à! 100mV/0.22R~ 454.54mA (bias)thì nó nóng hót tạm được vì sin bắt đầu gãy đầu, méo ở 22vol 1kHz/ 1vol và hơi trôi nhiệt tăng mV 1 tí. maximum thì méo như hình nhưng ít méo hơn hôm qua . thanks anh em thấy nhiều cao thủ đi ngang ngó ngiêng qua rồi mà bỏ đi chẳng cho em 1 tí lời khuyên nào. sắp tới giờ trả máy đo rồi, buồn quá nhỉ! Thanks
hự hự! đang qué còn chọc quê! em đổ bia vô óc xì nồ cho nó uống bi chừ :lol: túm được cụ roài !bữa nào rỗi ủi dùm Lý cái bo nguồn theo tụ có sẵn nhá! mấy ông ốm cao đen đen hôi hôi kia sợ chạm vào chassic quá! thanks
