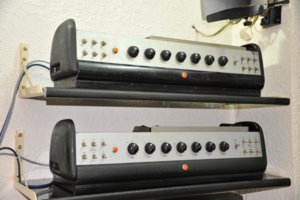

DIY và nhân bản Naim NAC, NAP & CAP từ A-Z

- Em thêm tấm hình về sò cho Các BÁc dễ hình dung

Định vị đế gài như hình trên. Sau đó gắn sò vào lắp chặt.



Em thấy các cụ chưa có ngựa mà cứ đi lo tìm gạch xây chuồng là sao thế :lol:
Các cụ nào máu cắm rút thì lên danh sách rồi hối bác Quang đặt bo. Có vài bộ bo trong tay rồi thì các cụ tha hồ mà thử các loại độc dược. Xong khi đấy chỉ có lo cắm rút phích điện nguồn, dây tín hiệu nữa là đổi giọng ngay... Chứ bắt các em "chuổng cời" để các cụ cắm ra cắm vào thì nguy hiểm lắm



Chào các bác

Mình nhầm cái này với cái khác rồi , khi xưa nó làm bằng sứ , ròi cái TO3 nay bắt lên cái bằng sứ đó , rồi chả biết bắt cái bằbg sứ đó đi đâu , nó để phía ngoài máy tryền tin, hư cái nào là nó rút cắm cái khác vào .

Thân



Xây chuồng rồi mới biết ngựa nghẽo thế nào mà tậu chứ :lol:
Board thì có roài, chỉ chưa có ...... cái mới thoai.
Hic, mấy bố Diyer đa phần là ....... lười, phải có cái gì kích thích mới nổi máu lên cầm mỏ hàn, chứ cứ nghĩ hàn xong nghe nó cũng tàm tạm thì e rằng ít ông nào hàn lắm. :mrgreen: :mrgreen:



Lần nầy thì cụ Gar không cho ăn dưa leo nữa ùi , hàng của cụ độc dược quá :mrgreen:



Cụ đang nói em đấy à ?
Ngựa "già" thì em có rồi, chuồng "cũ" cũng đã xong, cỏ cũng cắt về để đống rồi nhưng mà chưa chịu sắm dây thừng, yên => ứ dắt ngựa ra ăn cỏ hay cưỡi đi chơi được ... :lol:
Hi vọng là có "ngựa" mới để tạo cảm hứng ...

Cái này trước thấy quê cụ Tuninh nhiều lắm...



Đấy, nói cấm có sai, cái gì nó cũng phải có cảm hứng, chúng ta có mặt trên đời này cũng nhờ ...... cảm hứng (ngoại trừ một số ông do .... vô ý :lol: )



bác gar cuối tuần mang cái pre xuống nhà bác lynhan cho em chiêm nghiệm với ạ



Dùng cặp thuận nghịch là sai thiết kế rồi nhé,anh tuých còi....



- Em đã có con sò nào đâu mà dùng, hôm qua ở nhà cụ Lý tây tây nên chẳng biết con nào thuận hay ngich :mrgreen:



lão kkalord cho em an quã nhåm rôi! May mà... Em nhanh tay! Hôm qua các bác làm em say quá! Hic hic



Vui quá em vào tám chút cho vui :mrgreen:
Tụ phần nguồn sẽ đáp ứng theo yêu cầu của bác ợ, nhưng bác nào đang sở hữu tụ 4700/40V phillip nằm của dự án cũ thì đo hộ em cái đường kính tụ, chiều dài thân để em vẽ ạ.
Phần nguồn to ra đến mức dùng được tụ phi 35mm nha các bác. Nó bẻ ra được mà bác LTH :mrgreen:



Qua anh đi 1 kho...Tối qua nghe Ella Fitzgerald trình diễn ở nhà bạn qua cặp loa ATC gì đó quá phê.



NAC Bác táng mỗi bên 4 Tụ nguồn đi , ai ko có 4700uf thì có thể ghép // thêm tụ bé .

Tụ nằm Phillip em ko nhớ rõ D , hình như khoảng 2cm và khoảng cách bước giữa 2 chân tụ là 4> 4,5 cm Bác ạ .

DIY ơi còn thiếu cái Boad nguồn , cho thêm lựa chọn có thể dùng các loại Diode khác nhau , hê hê :mrgreen:

Thanks ,



Em chào bác.
Các yêu cầu cấp thiết của bác trong quá trình làm em đã vẽ lại chút rồi ạ.
1/ Con Nái nên dựng đứng cho phù hợp với tản nhiệt trên thị trường, và dễ dàng cho các bác dùng tran tháo máy vì thường chân ngắn.
2/ Những con điện trở khoai chắc em vẫn để thế thôi các bác chịu khó con này hấp diêm con kia vậy :lol: vì vẽ lại cực lắm.
3/ Con Xâu em đã làm to và dài hơn rồi bác ạ.
4/ Bác yên tâm, bác cứ hàn khi nào thiếc chảy lênh láng lên lớp đối diện lúc đó đừng la em nha :lol:
5/ Cái test poit này em vẽ từ bản 1 lớp nhưng bác Quang dựt vứt đi rồi, các vị trí TP1, TP2, TP3 là để các bác cân chỉnh bias đó.



Ok yêu cầu của bác được chấp nhận với lần sửa tới :mrgreen:
@ edit: Bo nguồn CS cụ Lờ Tê Hát yên tâm có thể sd diode loại 8-15A 2 cẳng hay loại kép 30A 3 cẳng mừ, k thì lấy loại 5A 1 cẳng bẻ quặt thành 2 cẳng mà ghép. dioe của Nac cũng thế, máu thì 8-10 2 cẳng k thì diode hạt đỗ fast recover......... đê



Cái nì hỏi sư phụ Garbolino :lol:



Xem hình chụp chộm rồi nên bị dư âm :lol:



Mấy socket bắt sò này cụ kiếm đâu mà hay quá, nếu còn có thể kiếm giúp em 4 cái. Em cũng có 4 cái của ampli denon. Nó dùng để lắp sò lên tản nhiệt 1 cách chắc chắn, nhanh chónh và an toàn mà không phải hàn vào chân sò. Socket được áp vào 1 mặt của tản nhiệt còn sò thì áp vào mặt bên kia xỏ chân vào lỗ socket, có 2 con ốc siết thật chặt. Socket này kẹp chặt sò làm tăng khả năng giải nhiệt.



Em dùng FZT857/957 tháo ở GM ra được không anh ơi?



quá tốt em à,mai anh gởi hàng cho em...



@diyamp:tay nghề layout của em tiến bộ rất nhiều.Rảnh học thêm cái soft layout nào hiện đại hơn đê,nhỏ em út của anh nó dùng powerpcb thì phải,không biết có phổ biến ở VN không?



Anh ơi em có thử thay như dưới nhưng bias không ổn

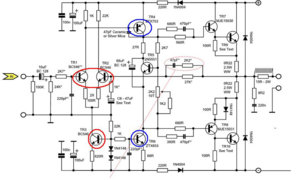

+ Thay 3 con BC546 bằng BC107 (khoanh đỏ)
+ Thay ZTX653 bằng FZT857 (khoanh xanh)
+ Thay ZTX753 bằng FZT957 (khoanh xanh)


Cụ thể là vặn hết trimmer 1K mà bias chỉ lên được 10mv/trở 0.22R
Như trên anh lắp có phải thay đổi giá trị điện trở nào không ạ?



thay chim 2k loai tôt vào! Chuc thành công



Đúng rồi biến trở 2 K mới được em à. .Em cho sò chạy 10ma thôi ,đo V con 0.22 là 2,2mVDC là tốt nhất.Mai anh gởi mấy cặp lái và sò 2sc3281 cho đủ bộ.
