DIY và nhân bản Naim NAC, NAP & CAP từ A-Z

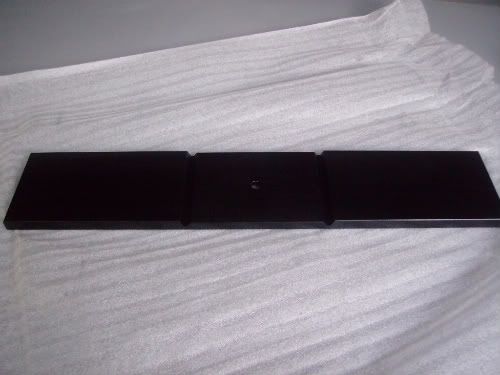

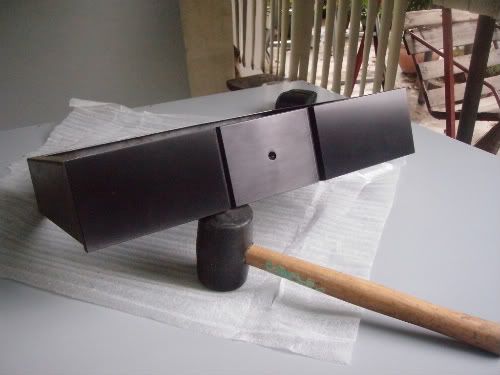

Em vừa nhận được mặt chassis, sau khi nhuộm đen và anod hoá.
Vài tấm hình chụp vội các bác coi đỡ.







Tối nay rảnh em sẽ rà soát lại toàn bộ qui trình gia công, sau khi cắt giảm một số thứ và chỉnh sửa đôi chỗ. Giá thành cũng có một số thay đổi.



Chủ Nhật này bác có ra chỗ họp của GVTeam không ah, nếu có ra bác xách cục 0.7mm cho em xin ah, từ chỗ em mà vào NT xa quá (với lại nghe cái vụ rẻ hơn NT là em khoái :lol: )



Ngoài vụ rẻ hơn NT em còn khuyến mãi cafe nữa cơ cụ à ... nhưng mà gv-team họp ở đâu ạ ?! Bác pm riêng cho em với :mrgreen:



Nghĩa là tín hiệu vào phải đi qua con 10k rồi đến con 2,67k hả cụ?



Bác Thủy khoanh tròn dùm mọi người chỗ nào hàn con trở 10K này với ạ. Hoặc nếu ko hàn trên board thì bác miêu tả tỉ mỉ hơn giúp với ... em vẫn chưa hiểu dùng nó ở vị trí nào ?!



Màu đen trông đẹp quá bác à. ko biết mặt trước bác có khắc chìm chữ VNAV DIY (hay là 1 từ khác nào đó liên quan đến DIY) ko ạ?
Em có thắc mắc là: chasis thế này ko có chỗ vặn Volume và select ạ ? hay là ở chassis Pow mới có ?



đẹp lắm bác em thì chỉ cần cái mặt trơn thôi, không cần lỗ gì cả vì vẫn chưa biết gắn cái gì lên đó :lol:



Hàng mẫu em sờ rồi , nặng , rất đẹp . Quên mất cái selector :lol: .



up cái hình cho nó có khí thế các bác ơi:






Hiện e đang thiếu cặp tụ input, bác nào có xin để lại cho e 1 đôi ( nếu dc cae tụ out nữa thì càng vui, thử nghiệm chất âm thêm). E xin cảm ơn...



Pre của cụ Coi sắp xong rồi nhanh quá, cái cuộn lọc AC đầu vào cụ nên thay bằng cái khác dây to hơn nữa đi, các cụ cho hỏi một chút có 2 con ZTX384 nên lắp nó vào vị trí nào trên board NAC72 để đạt được hiệu quả tối ưu nhất ah.



[/quote]

Em lại cũng ko cầm PCB ở đây :

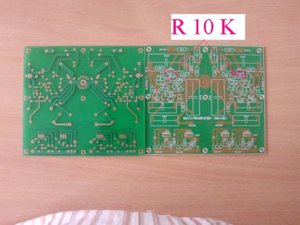

Theo em đoán là nó ổ chỗ này : 1 đầu nối chân b bóng bán dẫn, đầu kie nối tới cái tụ 2,2 Mi đầu vào các bác ạ :



sơ đồ nó gần giống cái này, con 10k ở vị trí R10:



Em lại cũng ko cầm PCB ở đây :
Theo em đoán là nó ổ chỗ này : 1 đầu nối chân b bóng bán dẫn, đầu kie nối tới cái tụ 2,2 Mi đầu vào các bác ạ :[/quote]
báo cáo cụ là vị trí đó em đã hàn hoàn thiện rồi ah!nhưng cả bản mạch có mỗi 2 vị trí sử dụng trở 10K,nhưng trong bộ điện trở lại có 4 chú trở 10K nên hỏi lại cụ sợ là........ :mrgreen:



Cụ Coi chịu khó dí cái máy ảnh sát xuống bo 1 tí được không, em muốn nhìn chân cẳng tụi ZTX, sợ lắp lộn cháy 1 cái thì nguy.
Cảm ơn cụ



HIC... vậy là chưa có cụ nào dám hàn ZTX cả, để e làm chuột trước vậy, sẵn úp cái datashet của 2 chú này luôn, các bác so chân mà hàn.



Theo link này em lại thấy chân cẳng nó ngược lại:

http://pdf1.alldatasheet.com/datasheet-pdf/view/119627/ZETEX/ZTX384.html

Thế là sao các cụ nhỉ ?!



hình chân cẳng nó đây:



không ngược đâu cụ ơi. yên tâm đi. Em hàn xong cả rồi. Đối với ZTX thì nhìn mặt có chữ (mặt tròn) từ trái qua là c-b-e. còn BCxxx thì cũng tương tự nhưng mặt có chữ là mặt phẳng.
Như vậy, so với hình in trên bo thì con BCxxx cắm đúng theo hình còn ZTX thì xoay ngược 180o.



hix , các cụ không nói sớm , em hàn hết rồi :x .



hình như cụ hàn sai hai con ZTX214



cụ hàn sai hết, xoay lại toàn bộ, mặt cong chính là mặt trước, ngược với dòng BCxx



Dùng đồng hồ đo xác định chân rồi hãy hàn các cụ ạ :mrgreen:



Các ngài cẩn thận giúp em nhé.
Quay mặt phẳng về phía mình thứ tự chân là e b c.



báo cáo các cụ em là.............nhân vật thứ 2 bị nhầm :cry:



em hàn theo hình trên bo , cong ra cong , phẳng ra phẳng .

cụ cắm điện chưa :twisted: , em hì hục cả buổi trưa mới xong , bây giờ ... tháo .
Các cụ cho em câu trả lời cuối cùng là : " Xoay " hay " Không xoay " :x .
Thêm 1 chuyện nữa , số là em có con trở 62R thay vào chỗ 68R , mấy con 22k em xài 20k , như thế có vấn đề gì về điện không :?: .
