DIY và nhân bản Naim NAC, NAP & CAP từ A-Z

Nguồn ni làm ở TQ nên không có gì đặc biệt cả...nguồn xuất xứ từ Châu âu tháo đồ mới đỉnh cao :lol:



Cái này thì nó cũng tùy model bác Baoanh ah. Em thấy có nhiều model nó cũng ghi là Made in Belgium mà có mấy cái cầu chì kiểu như vầy đó bác nhưng có điều nó to hơn ( toàn là mấy trăm A không hà )



Dòm cái cầu chì phê thiệt
Loại này tốt lắm, dùng cho Audio thì đúng là đỉnh luôn, cái máy cháy đen thui nhưng cái cầu chì ..... vẫn còn nguyên :lol:



Bác Gà này làm nghề cơ khí nghe chừng hơi phí vì em mỗi lần đọc giọng văn của bác là lại cười bò



Cái bộ nguồn xuất xứ từ đâu không quan trọng, cái quan trọng là xuất xứ mấy món đồng nát thôi cụ ơi. Của em Made in Mexico3 nhá :twisted:

Cụ Gà có cùng quê với em hay không mà đọc hết cả ý nghĩ của em thế.
Nhìn cái cầu chì này em thấy thương mấy cụ chơi cầu chì Hí Èn quá. Cầu chỉ các cụ ấy mua mấy trăm Ô Ba Ma nhưng thi thoảng lại đứt thì thà mua cái như của em dùng cho đã :lol:



Ampli của Em thì Em dùng giấy Bạc của Bao Thăng Long làm cầu chì Nghe phê lém! nhất là nghe nhạc vàng phê hơn mấy ông EU kia nhiều! :lol:



Vừa nghe nhạc vừa ...ngửi mùi thuốc "phiện" thế làm gì chẳng phê hả cụ :mrgreen:



Công tử với lão Thuốc cảm này đúng là chưa hiểu gì về cầu chì rồi.
Cầu chì có thể làm thay đổi âm thanh, có thể ..... chuyển đổi giới tính cho âm thanh, biến từ Tube sang SS và ngược lại, có thể .....vv và vv.
Em giờ không cần phải làm gì nhiều, chỉ thay đổi chút thôi là có được âm thanh như ý muốn, em giờ chơi cầu chì ...... 3 đường tiếng :lol:
Xin giới thiệu với các cụ loại cầu chì 3 đường tiếng của em







:lol:



Cái này nâng cấp lên 6 đường tiếng chắc là chỉ trong vòng 1 nốt nhạc chớ giề cụ Gà ?

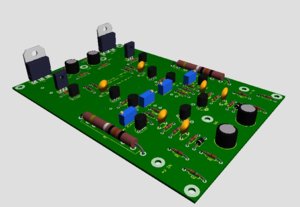

Chật vật 1 ngày mò mẫm vẽ bằng proteus giờ em vẽ được rồi, nhưng nhiều bác sẽ hỏi tại sao proteus lại vẽ loằng ngoằng như này :lol:

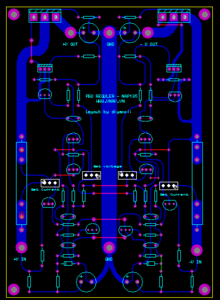

Đây là mạch ổn áp cho CS đúng như háng :lol:



Hi Bác! option cho ngon luôn đi bác.

- Bác làm luôn cái mạch Bảo vệ loa vào luôn, time on 20s là ok. DC off set trong 20s nó ỗn định. Bác dùng uPC1237
- Làm thêm board có gắn thêm sò sắt khỏi phải đi dây .
- Thêm mỗi kênh 1 cặp nữa là 4 cặp math cho một kênh.
Thanks



Hehe chắc bác nhầm rồi :mrgreen: đây là bo ổn áp cho CS mà. Nó dùng TIP35C



Sao ko làm gộp luôn cả CS và VAS vào 1 bo như bo nguồn của GM3 hả bác DIY ?

Trên bo có sẵn Diode chưa ạ ? Nếu là cái con 3 chân kia thì chỉ ít người có thôi .



Cụ ới Nap135 k có ổn áp cho VAS nhé. Cụ nhìn máy nó dư lào thì em làm dư thế, tụ em dùng loại bắt vít, diode nếu máu tì táng cầu k thì dùng con 2 chân làm hoa tiêu mà hàn :lol:

Thía nào em dạo này máu naim thía chứ lại. F5 chắc em cho đi ở thôi nguồn có rồi bo tụ hàn rồi, hãi nhất k có tản nhiệt



Càng ngày càng lên tay rồi Diyampli ới

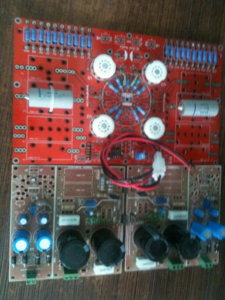

Một bác sáng nay mang tặng em bộ pre 818 này,bộ này ghép với NAP135 có ok không ạ?



bác Quang lại chơi đèn á, layout mạch đèn nào thật gấu cho ae chơi đê



Cái này thì nó cũng tùy model bác Baoanh ah. Em thấy có nhiều model nó cũng ghi là Made in Belgium mà có mấy cái cầu chì kiểu như vầy đó bác nhưng có điều nó to hơn ( toàn là mấy trăm A không hà )[/quote]
Em thấy ai làm trong viễn thông tha hồ mà xài đồ xịn. Em đi vào nhiều trung tâm viễn thông từ tỉnh đến thành phố, thấy card hư, thbi hư vô số đồ xịn quăng thành đống mà ko dám xin :lol:



Đồ viễn thông thì tốt lắm,ngày xưa làm trạm dây hay dùng phiến Krone đó,cái này dùng cho pre hay ampli rất tuyệt.Đưa sợi dây vào dùng tool nhấn 1 cái là cứng ngắt do cái răng mạ vàng cắn vào lỏi dây rất chắc.



Cái này Orcad làm cũng được, mạch đường cong nhìn nghệ thuật nhưng tốn chỗ lắm.



Anh thấy mấy mạch đơn giản này dùng orcad hay protel lấy ý rồi tinh chỉnh lại bằng sprintlayout sẽ đẹp hơn...Hơi mất công tí



Đước bác Quang chia sẻ cho cặp bo mạch, từ sáng đến giờ ăn cắp giờ cơ quan mới đọc được đến trang 110, oải quá.
Các bác cho em hỏi mạch Naim này đã là cuối cùng chưa ạ? Thanks :mrgreen:



Với em thì chưa dừng được,em còn ra đòn cuối.Không lắp em này hối hận đó anh...



Hic, bác hiểu nhầm ý em. Đây đã là phiên bản hiện nay đang làm không thì đúng hơn.
Còn quá trình cai nghiện của em nghe chừng còn gian nan lắm :mrgreen:

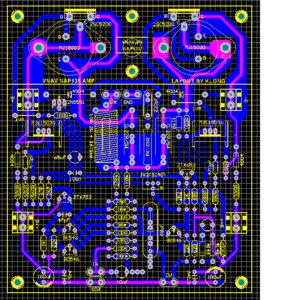

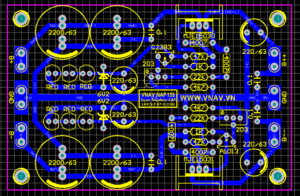

Cái pcb này thì do em Longpcb layout.Của em do không có mấy con ZTX653/753 nên em thay bằng mấy con FTZ nên phải layout lại...
