Mạch ổn áp cho Naim có 4 biến trở, 2 chỉnh current limit và 2 chỉnh áp. 2 con chỉnh current limit có thể bỏ được, em không biết mạch này là ổn áp cho pre hay cho pow, nếu như có biến trở thì chỉnh dòng nhỏ nhất khoảng 5A, lớn nhất là không bảo vệ quá dòng. Nguyên tắc là dòng qua điện trở công suất 0R1 sẽ làm tăng áp trên 2 đầu trở, áp này được chia lại qua biến trở 1K rồi đưa vào cực B của BJT, khi áp cực B đưa vào BJT lớn hơn 0.5V sẽ làm BJT bắt đầu dẫn và ngắt nguồn. Dòng qua mạch tốt đa = (0.5/Rshunt)/K, trog đó K là tỉ lệ vị trí con chạy của biến trở 1K, như ở giữa là 0.5. 2 con chỉnh áp nguyên lý rất đơn giản, nó chia áp ra rồi hồi tiếp về thôi.
May quá em hỏi chứ không nhầm lẫn cả :mrgreen: Bác PM cho em cái sơ đồ hoặc BOM để nhặt linh kiện dần nhé. Cảm ơn bác.
Nếu bác nguyên đang dùng pcb của Longpcb thì trên đó có 2 điểm GND riêng biệt, không nên nối với nhau như 1 số bác đã làm. Tách riêng như thế sẽ không bị nhiễu và âm thanh sẽ trong trẻo hơn. Điểm GND tại ngõ ra loa thì lấy mass từ nguồn của tầng CS. Điểm GND tại input thì lấy mass từ bo ổn áp cho tầng VAS.

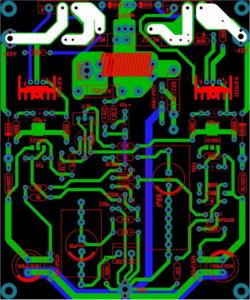

Kỳ này để em layout 1 lần nhé ,cái gì cũng nhờ em lục nnghề mất...Những chổ sai sót em đã fix. mấy cái đường cần dòng lớn rộng 5.5mm phủ thêm đường bạc 4mm theo ước tính chịu dòng cở 60A chắc khỏi phải hàn thêm cọng dây đồng trên mạch...
Ủa, dư thế này thì không có ốp sừn cho sò MJ15003 hở bác?\ Bữa trước anh Quang có nói đến mấy con FZT953, 853, mấy con này dán vào chỗ 957 và 857 hả bác? Thank bác.
Option sò sắt tính tới tính lui câu dây vẫn hay nhất và đơn giản nữa.Sò than là số đông và C5200 là lọai cực kỳ phù hợp với Naim (sò xịn nhé).
Chính xác ,hàng đang về Saigon...Anh đang nghe 2 dàn 845 pushpull với Usher dưới đất và 6550 pushpull với JMlab trên lầu và quyết định phải dựng con Naim lên thôi...
Phí bản của em quá bác ơi Lần này em làm naim em vẽ với 1 tinh thần cao nhất nên hy vọng bác dùng bản em vẽ, hôm nay em có thực nghiệm naim dùng fzt rồi nên em hiểu phải thay đổi những gì cho an toàn nhất.

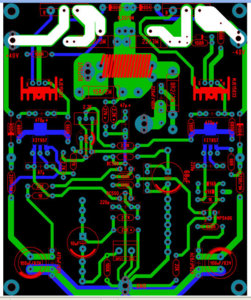

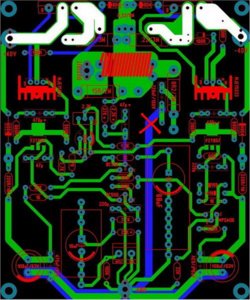

Bác nên cắt đường mass chỗ dấu chéo ra thì mới giống đồ hãng ạ. Chỗ này nối lại bị ù nếu 2 kênh dùng chung nguồn, nguồn riêng như mono block thì ok.
"like is afternoon" haha thấy tiếng Anh "siêu đẳng " chưa.... Chổ con FZT có thêm chọn lựa khi dùng mấy con VAS Nhật Bổn.Thêm 1 con MKP // tụ hồi tiếp 68uF cho nó giống Gỗ Mun. Anh cũng muốn tháo mạch lọc Zobel ra luôn để gắn nó ngay cọc loa là chính xác nhất.
1. mtbc: 1 cặp PCB NAP + linh kiện + BA (em thay chỗ cụ Long) 2. mitxinh: 01 bộ pcb + full linh kiện 3. espadon_vn: 2 bộ pcb Nap + 1 Nac + thuốc độc + biến áp 4. Star385960: pcb 5.vuhoa155 (1 bộ board NAP/NAC) 6. tuninh ( 2 cặp PCB) 7. tuanhaitin (1 bộ board NAP/NAC) 8. diyampli: 1 bộ pcb Nap/Nac 9. lynhan159 2 bộ bo để dành năm sau mần 10. aquilion64 1 bộ 11. tngoctu: 1 bộ pcb(Nap/Nac) + full bán dẫn. 12. Baoanh_hue (2 cặp PCB làm của để dành) 13. GMR ( 2 cặp PCB) 14.ngvquoc: 2 bộ board NAP/NAC (Làm 1 bộ còn 1 bộ để backup....) 15.minh_nt 1 bộ PCB Nap 16.lam_nguyen77: 2 bộ board NAP/NAC 17. NDHien 2 bộ NAP/NAC ( Không LK ) 18. kkalord 2 bộ 2 bộ board NAP/NAC 19.Bluemoon1974 1 bộ PCB NAC/NAP 20. binhcn, Cho em đăng ký 1 bộ bán dẫn, tụ trên mạch cho NAC và NAP 21. leminhfsc 1 bộ NAP/NAC ( Không LK ) 22. huong0988 : cho em 1 bộ bo và linh kiện bán dẫn trên mạch cho NAP/NAC 23. namphong1512 : 1 bộ bo PCP NAP/NAC 24. anhlongtrans: 1 bộ 25.binhbet1: cho em đăng ký 1 bộ PCB NAC/NAP 26.TrieuNguyen: 1 bộ PCB NAP/NAC[/quote] 27 Yeunhacvn 1 Bộ PCB NAP/CAP +Full bán dẫn
Bác Quang ơi Em đề nghị - Bác vẽ thêm mạch bảo vệ dùng uP1237 trên PCB luôn nhen - option thêm dùng 2 cặp CS / kênh cho nó mạnh nếu DIYer có đủ 4 con CS match Thanks
Em thì lại không đồng tình ý kiến với bác: Giống như bác Quang đã nói, bổn hãng họ không làm bảo vệ loa thì mình cũng giống họ: không làm. Với 1 cặp sò đánh đã ok rồi => nếu cần công suất lớn thì bác làm 2 bộ chơi Dual-Mono cho nó hoành tráng ạ.
Chính xác ,dùng bán dẫn tốt sẽ không có nguy hiểm gì cho hệ thống đâu do mạch phân cực bé,dùng nguồn thấp,DC ra bé xíu... Đơn giản là thế mà nghe tê tái.,em trieunguyen đã thưo3ng thức em nó rồi còn gì...
1. mtbc: 1 cặp PCB NAP + linh kiện + BA (em thay chỗ cụ Long) 2. mitxinh: 01 bộ pcb + full linh kiện 3. espadon_vn: 2 bộ pcb Nap + 1 Nac + thuốc độc + biến áp 4. Star385960: pcb 5.vuhoa155 (1 bộ board NAP/NAC) 6. tuninh ( 2 cặp PCB) 7. tuanhaitin (1 bộ board NAP/NAC) 8. diyampli: 1 bộ pcb Nap/Nac 9. lynhan159 2 bộ bo để dành năm sau mần 10. aquilion64 1 bộ 11. tngoctu: 1 bộ pcb(Nap/Nac) + full bán dẫn. 12. Baoanh_hue (2 cặp PCB làm của để dành) 13. GMR ( 2 cặp PCB) 14.ngvquoc: 2 bộ board NAP/NAC (Làm 1 bộ còn 1 bộ để backup....) 15.minh_nt 1 bộ PCB Nap 16.lam_nguyen77: 2 bộ board NAP/NAC 17. NDHien 2 bộ NAP/NAC ( Không LK ) 18. kkalord 2 bộ 2 bộ board NAP/NAC 19.Bluemoon1974 1 bộ PCB NAC/NAP 20. binhcn, Cho em đăng ký 1 bộ bán dẫn, tụ trên mạch cho NAC và NAP 21. leminhfsc 1 bộ NAP/NAC ( Không LK ) 22. huong0988 : cho em 1 bộ bo và linh kiện bán dẫn trên mạch cho NAP/NAC 23. namphong1512 : 1 bộ bo PCP NAP/NAC 24. anhlongtrans: 1 bộ 25.binhbet1: cho em đăng ký 1 bộ PCB NAC/NAP 26.TrieuNguyen: 1 bộ PCB NAP/NAC 27 Yeunhacvn 1 Bộ PCB NAP/CAP +Full bán dẫn 28.horizonline 1 bộ PCB Nap/NAC từ từ làm
Hic em lại nhớ con realistc ngày xưa quá oánh 4 em về xuôi giống Nap và còn có choke nữa chứ....công suất không cao nhưng lại hay.
Đề nghị các Bác có Bo NAP đời mới + thuốc chuột thì cứ âm thầm mà làm thôi , đừng nói , sốt .........................duột :mrgreen:
Nhà bác ko có trẻ con nghỉ hè nên khỏe re....em toàn vác vào cơ quan ngồi hàn. Bác có độc dược gì cho Nap tư vấn hộ em với em chỉ mới gắn linh kiện...
