Cái tờ xanh xanh đó cần gì vẽ, scan thôi tiếc là không có giấy với máy in :lol: . Hồi xưa chưa biết orcad em còn lọ mọ vẽ cái mạch LM555 bằng... AutoCAD :lol: . Pờ rồ nhất là vẽ bằng bút lông dầu, vừa nhanh vừa gọn :lol: . Em thấy mấy board ti vi với ampli nội địa ngày xưa chắc dùng cách này, cong cong vẹo vẹo rất nghệ thuật :lol: .

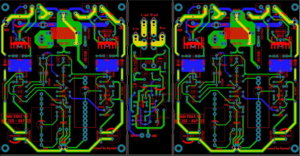

Anh làm rộng hơn tí nữa, chừa khoảng cách và vẽ 1 đường mực in đặng em ... cưa ra thành 3 miếng với . Em không bỏ cái vỏ cũ đẹp đẹp đó đâu
Cái pcb công suất lần này có cái hay là mỗi đường nguồn gần sò co thêm cái tụ 470uF ,,,Cũng quan trọng lắm đó.
Hi em zai cụ mà vẽ được cái món này và sản xuất ra nó chỉ với mấy thứ cỏn con em đang có trong máy tính thì giờ đây có thể sẽ xảy ra hai trường hợp : 1 là đang ngồi lamborghini hay ferrari , ở biệt thự kiểu Úc , tay trái cầm IPAD vnav.vn , tay phải laptop ngồi vẽ ... money :mrgreen: 2 là đang ngồi trong căn nhà rất rất lớn , mặc quần áo ... kẻ sọc ,tay đeo ... còng số 8 , .... :lol: Thanks Cụ Gar
Tối nay ra 38 Trần Cao Vân chơi em,nghe cái 845 của anh Giang trình diễn.Hôm nay có Kirato,Touch3G nữa...
ở đó có chỗ ngủ nhờ không anh? nghe xong phê quá ngủ luôn . chẹp chẹp! 845 là ước mơ của em . mấy giờ gặp nhau để em tranh thủ 1 tí.xin cám ơn
1. mtbc: 1 cặp PCB NAP + linh kiện + BA (em thay chỗ cụ Long) 2. mitxinh: 01 bộ pcb + full linh kiện 3. espadon_vn: 2 bộ pcb Nap + 1 Nac + thuốc độc + biến áp 4. Star385960: pcb 5.vuhoa155 (1 bộ board NAP/NAC) 6. tuninh ( 2 cặp PCB) 7. tuanhaitin (1 bộ board NAP/NAC) 8. diyampli: 1 bộ pcb Nap/Nac 9. lynhan159 2 bộ bo để dành năm sau mần 10. aquilion64 1 bộ 11. tngoctu: 1 bộ pcb(Nap/Nac) + full bán dẫn. 12. Baoanh_hue (2 cặp PCB làm của để dành) 13. GMR ( 2 cặp PCB) 14.ngvquoc: 2 bộ board NAP/NAC (Làm 1 bộ còn 1 bộ để backup....) 15.minh_nt 1 bộ PCB Nap 16.lam_nguyen77: 2 bộ board NAP/NAC 17. NDHien 2 bộ NAP/NAC ( Không LK ) 18. kkalord 2 bộ 2 bộ board NAP/NAC 19.Bluemoon1974 1 bộ PCB NAC/NAP 20. binhcn, Cho em đăng ký 1 bộ bán dẫn, tụ trên mạch cho NAC và NAP 21. leminhfsc 1 bộ NAP/NAC ( Không LK ) 22. huong0988 : cho em 1 bộ bo và linh kiện bán dẫn trên mạch cho NAP/NAC 23. namphong1512 : 1 bộ bo PCP NAP/NAC 24. anhlongtrans: 1 bộ 25.binhbet1: cho em đăng ký 1 bộ PCB NAC/NAP 26.TrieuNguyen: 1 bộ PCB NAP/NAC 27 Yeunhacvn 1 Bộ PCB NAP/CAP +Full bán dẫn 28.horizonline 1 bộ PCB Nap/NAC từ từ làm 29. addicted: 1 bộ PCB NAP/NAC 30. anhbayxi: 1 bộ PCB + linh kiện, phụ kiện nhiều nhất có thể. BA em tự làm cho cho khỏi mang tiếng là nguyên bộ KIT :lol: .

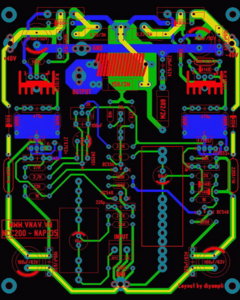

Em ngồi đọc cả tuần nay về cách làm cho con NAP tới đỉnh olympia.Nghe ngóng,thu thập thông tin,ý kiến,chém gió,ước lượng và quyết định phần pcb công suất sẽ như vầy. -Đã thử ghép thêm cặp 470u/50V Rubycon + 0.1MKP gần chân sò cải thiện rất nhiều về Bass nhé. -Tầng Vas có thể cắm nhiềi lọai bjt : chân dán,chân châu âu,nhật bổn để tiện bề lựa chọn... -Em đang ráp phần ổn áp cho công suất để tối nay đóng điện(nếu không có off chai) để quyết định có nên dùng không vì em thấy mấy cái dòng sau lại không dùng. -Em sẽ tích hơp regu cho Vas lên pcb này luôn.
Theo em đại ca không nên thêm hoặc bớt, không mod miết gì, mà nên chú trọng vào phần Layout, sao cho hoặc là thuận tiện, ngon-bổ-rẻ, hoặc là thật pro, thật hoành tráng (tất nhiên sẽ mắc tiền) Chứ em thấy cứ đà này đến một lúc nào đó sẽ cho ra một sản phẫm ............ tổng hợp của các loại SS, chả còn bản sắc riêng nữa. Không nên đề ra một tiêu chí chung cho những mạch riêng, mạch nào có chất âm của nó, đâu phải cứ bass sâu là hay, đâu cứ nhất thiết cần treble lung linh, độ động tốt. Nhiều khi xìu xìu ển ển có cái hay riêng của nó, bass mềm oặt ra lại tạo thành nét riêng .... Nhiều bác (đa phần là mới chơi) cứ cổ xuý cho chuyện "làm một cái để đời, làm xong nghỉ...." em thấy phi thực tế, chả có cái gì dừng lại, chả có ai ở yên một chỗ cả. Cái ngày hôm nay cho là nhất có thể ngày mai, ngày mốt trở thành lạc hậu. Ngay cả chuyện ấp đết, em thấy nhiều khi phí quá. Tháo cái CD hay Amp cỏ cỏ, các bác sẽ thấy nó có rất nhiều chi tiết thừa, nhiều lỗ chả dùng vào việc gì, hoặc ngay trên mạch nhiều chỗ không cắm linh kiện, em nghĩ là hãng đã trù tính cho chuyện ấp đết sau này. Ver.1 chưa xong, chơi luôn cái Ver.2 rồi tiếp luôn Ver.n, sao không thử nghiêng cú cái mạch theo kiểu Naim, mỗi lần nâng cấp chỉ cần nâng cấp phần nguồn, cắm điện vào là xong, mạch vẫn giữ nguyên.

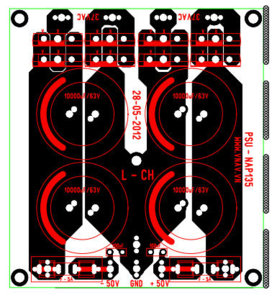

Lẩu thập cẩm thế thì chắc chỉ mình cụ khoái thôi :twisted: Naim nó hay bởi nó là Naim, khi nó không là nó nữa thì làm làm gì... Edit: Bác Quang xem lại layout mạch nguồn chút, em thấy hình như có vấn đề ở đây. nếu bố trí Diode như vậy thì chỉ nắn nửa chu kỳ, còn nửa chu kỳ kia thì sao ạ ?
Lão này dạo này bị đi đày suốt ngày nhậu nhẹt nên rảnh chăm chém mình gớm Lão ko đọc thấy em Quot bài lão Gà kia à ?
Em nghĩ bác k nên thêm tụ 0,1 vào làm gì, vì em thấy naim rất đơn giản trong việc lọc nguồn. Cái tụ 470uF kia cứ để pad đó bác nào mod thì cắm vào k thì thôi cũng k ảnh hưởng gì đâu ạ. Bác gửi mail em để em makeup lại chút chứ để mấy em sò chân ngắn nó ưỡn vào tản nhiệt thế kia là rách 3 cái guốc mất :mrgreen:
Anh đã chơi thế thì để thêm vài cặp lỗ nữa cho ae tùy nghi ứng biến đi ạ. Bass thì em đã nghe naim của trinhngoc, lắp trên bo của kụ longpcb, không thể chê giải thấp được....xuống khá sâu, em cho là do Lk tụ nguồn và diode nguồn khủng. Bổ xung lỗ gắn tụ tại chân sò cũng là giải pháp cho ae nào k0 có đk tìm LK tốt... láy số lượng bù chất anh nhỉ :mrgreen:
