Haha Diyamp vẽ đúng nhưng sẽ gây hiểu lấm nếu không giài thích.Nếu dùng con 3 chân STTH6002 thì chỉ cấn dùng 2 con cho 1 vế.Nếu dùng mấy em đode dang T220 2 chấn thì dùng cả 4 em.

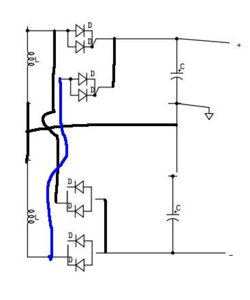

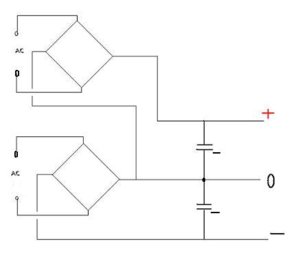

Hình như cái đó vẫn không đúng đâu bác Quang. Ý em là bác xem lại xem dù có gắn cả 4 con STTH6002 như sơ đồ trước thì cũng chỉ nắn đc nửa chu kỳ thôi ạ ...
Bây giờ nhìn không ra rồi ,nhưng liếc qua thấy đúng mà ,giống như dùng 2 cầu diode song song nhau vậy thì phải...............................
Không bác ạ, vì đơn giản là em ngó vào đường +50v, thì điện chỉ có đi từ cọc ngoài cùng bên phải vào nó => chỉ có nửa chu kỳ đi qua đc diode vào nó. Bên đường -50v cũng vậy. Đường Mass thì chỉ có đi về 2 đầu cuộn dây ở giữa...
Bữa giờ em lại không nghĩ đến việc dùng pcb nguồn GM3 đẩ làm cái NAP135,tại sao không nhỉ?Nguồn áp cấp cho tầng Vas quá chuẩn luôn,còn phần công súất dùng 8 tụ 15.000uF cho 2 kênh là quá dư.
Nguồn ổn cho VAS của GM chạy ngon rồi, em thấy vậy mà hay anh à, phần ổn áp của VAS chỉ cần bỏ bớt đi mấy con diode zener cho phù hợp với yêu cầu áp của mạch NAP135 là OK.Phần công suất thì quá thuận lợi luôn rồi.
Cả đêm em nghe NAP135 với 2 bộ nguồn khác nhau: 1 nguồn theo schematic chính hảng và nguồn cho GM v3: 1- Nguồn chính hảng thì cho âm thanh sáng, lạnh và chi tiết nhưng bass không sâu lắm 2- Nguồn GM3 thì đúng là xưng danh anh hùng ,thừa năng lượng và sạch sẽ nên thỏa mãn mọi yêu cầu đặt ra. Em đang băng khoăng có nên làm ổn áp cho công suất không nữa,mấy đời sau của Naim thì không dùng ổn áp này.
GM3 em có PCB mà chưa làm,em tiến hành làm Nap trước PCB nguồn của GM em đang loay hoay giờ có đất dụng võ rồi. Chắc GM để dành lại thôi chuối quá :mrgreen:

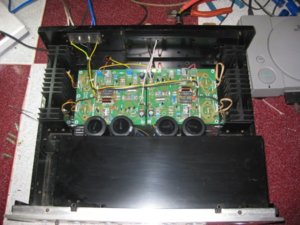

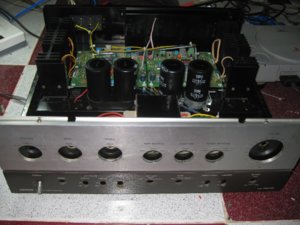

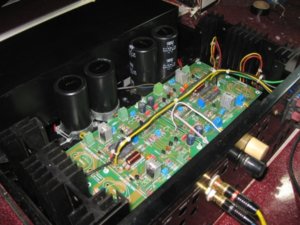

Em lại mới lắp thêm 1 chú Nem sò sắt nữa nè, pót mấy tấm hình cho vui topic. Chassi dùng vỏ của Ampli Denon PMA850 mới toanh bị banh xác. Bo ổn áp cho VAS, cầu diod giấu dưới gầm, cục BA cũng nằm kín trong khoang luôn. Tối qua giao lưu với mấy người bạn, vượt trội ampli McIntosh 2205 cả 3 dải.
Em thấy bác phải làm đến gần chục cái NAP rồi đấy nhỉ , mê NAP quá :mrgreen: 1 - Thấy mọi người nói như thế mới đúng giọng của NAIM mag Bác 2 - Dùng nguồn GM3 cho NAP thấy To và công kềnh quá , lần trước em đã 1 lần hỏi Bác về vần đề này rồi , Bác dùng bo nguồn GM3 loại dùng Zenner hay ko dùng Zenner ạ ?
sao em o thấy tụ input 10uF vậy? anh tìm tụ khác thay con 68uF kelnet theo kit đi, tiếng bí, cứng và đục lắm. nếu có thể anh thay thêm bộ ztx kit thành fzt 857/957, 546->550 cho sò sắt tiếng treb sẽ nét và rõ chi tiết hơn còn thay bằng bc 107,108 thì tiếng mid dày, ấm mộc hơn, thích chất âm nào thì tẩn thuốc vào cho hết thuốc , em chỉ biết có thế mong được chỉ dẫn thêm. xin cám ơn
Gan quá vậy em chiến luôn McIntosh 2205 hả? Thông tin này làm mấy bác chuẩn bị lắp Naim hứng khởi lắm đây.
Máu quá rồi, em dùng 2 kênh chung 1 nguồn được không anh Quang? Em còn con sâu nữa là xong. Chuyến này thử luôn em Nac 72 cho hết máu luôn..... :lol:
Tụ input dán ở mặt dưới. Con 68u đã có con 72u của lengkeng để thay rồi. Còn fzt phải cậy ông Mì sả thôi. Cứ hay hơn mấy ampli nghĩa địa khủng là sướng rồi. làm gì có bác, lâu lâu làm cái lai rai đỡ buồn. Nghĩ đi nghĩ lại, chỉ có Nem này là dễ làm, ít tốn điện mà chất âm quyến rũ như vậy còn mong gì hơn.

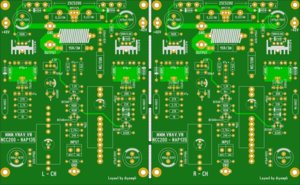

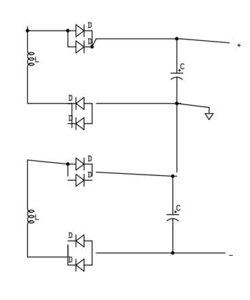

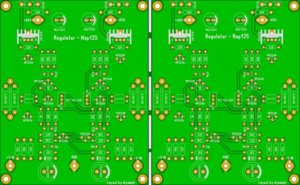

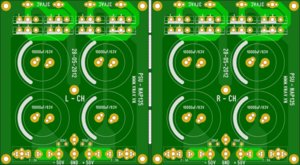

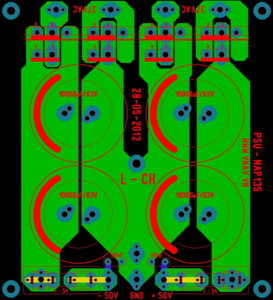

Dạ em vẽ xong cái nguồn cho nap135 đúng rồi ạ, sáng nay đang đi thì đâm vào thú cưng cỡ 35kg bị xoè, giờ em đi cà nhắc đến ức Em pót lại nguồn và mạch cs cũng như mạch ổn áp. Mạch cs có vẽ rộng ra chút để cắm đc loại BC108/178 gì đó để cho em nó vào sách đỏ, vì 1 cao thủ bảo em nó rất hợp với vocal. Mạch tụ lọc và diode thì đã vẽ lại chân diode cho nắn đúng chu kì rồi, mấy hôm hoa mắt nên vẽ nắn được có nửa chu kì à. Mạch ổn áp có vẽ tran MPSA56/06 các bác có thể thay thế bằng MPSA42/92 ạ.
Em có góp ý chút: 1. Tầng công suất: không cần ổn áp (vì nhiều linh kiện quá đôi khi lại bất tiện cho các bác kiếm đồ) 2. Chỉ ổn áp tầng input và lái, phần này nên kế thừa mạch ổn áp VAS của GM3 mà mần (chỉ cần 2 con diode zener loại 20V là đủ) (Ý tưởng này aQuang đã nói rồi, em chỉ nhắc lại thôi) (Chỉ cần cái bo nguồn GM3 là đủ all in one, cứ thế mà câu dây cắm rút) Mời các bác
Em cũng có ý kiến là tầng công suất không nên ổn áp vì dùng nó rất dễ có vấn đề khi công suất tiêu thụ thay đổi liên tục ở cường độ dòng điện cao. Ta cần mạch nguồn thật đơn giản để đáp ứng sự thay đổi đó. Phần drive ta cần ổn áp vì biến thiên dòng là rất nhỏ, ta chỉ cần ghim áp cố định để các linh kiện hoạt động hiệu quả. Rất mong các bác lưu tâm. Em cũng có bộ nguồn theo kiểu này rồi, biến áp cũng có theo nó nên mạnh dạn đề ý kiến :lol:
