- Không Bác Quang, nghiện mùi khét nhựa thông thôi, Làm cho ra tiếng hay hơn con NAD cỏ nhà em thì cả một vấn đề, hic hic.
chúc mừng các anh đã có buổi giao lưu thành công tốt đẹp. Chúc mừng Bác Lý đã thành công. hai ngày cuồi tuần rồi em phải đi tập huấn, không thể tham gia được thật là tiếc. hẹn khi tác phẩm hoàn thành em sẽ ra mắt các anh. cho em hỏi, sau một thời gian phá phách, giờ bộ nguồn NAC72 đã chạy, nhưng cấp 30vAC mà nó chỉ ra có 20v, 2 kêng bằng nhau, khi trước thì 1 kênh 18.5, 1 kênh 20.6. cho em hỏi nguyên nhân là do lm317 dỏm hay sao ạh. em được Tặng một bộ SG 117 TO-09 4 con, nhưng chưa dám đóng nó vào, sợ lại có sò nướng nữa. :?
Không phải LM dỏm đâu, cái này lần 1 đã bị rồi sao tai bản lại không tính lại nhỉ. Bác kiểm tra lại con trở chỉnh áp ở con LM đầu thay đổi giá trị cho nó gim áp ít thôi còn lại để con tiếp theo nó gim, cái trim là để chỉnh áp gim trên con LM thứ 2, nếu con LM 1 nó đã gim xuống 20 rồi thì trim không chỉnh lên được nữa.
Các bác Nem Chả trong Nam có buổi giao lưu vui thế! Xin phép cho em hỏi cụ lý một chút là cụ có thể tiết lộ thông số cụ thể của mấy cục tran và opt đó được không ạ, nếu cụ không muốn công bố rộng rãi thì có thể pm riêng cho em cũng được
Theo Da ta xít của LM317 thì để nó có thể thực hiện được chức năng , áp đầu vào phải cao hơn đầu ra tối thiểu 1,25 V Tốt nhất là chia đều phân áp cho 2 chú LM 317 trong sơ đồ trên để khỏi con nóng , con lạnh :mrgreen: Ví dụ nguồn cấp của bác là 30v AC sau nắn lọc sẽ được 30x1,4 = 42 V DC Áp ra cho Pre theo mạch này âm mưu khoảng 20V , chênh áp 42-20 = 22V sẽ chia đều cho 2 chú LM 317 . Dự kiến sau tầng thứ nhất cho ra 30V DC , sau đó qua tầng thứ 2 còn 20V DC ( Chia lệch tí ) Lại cũng Datasheet ta có Vout = 1,25 ( 1+ R5/R4 ) Nếu chọn R4=120 Omh , thì R5 sẽ là 2700 omh sẽ ra kết quả gần như dự kiến .Chọn như thế vì những điện trở này có sẵn trên thị trường , nếu không thì cho cái Trim vào ngoáy cũng được ,nhưng nó không hí en lắm
thank anh. em đo thì thấy áp vào con thứ nhất 39v, áp ra ở con thứ nhất lại còn có 23v. vào con thứ 2 và ra chỉ còn 19v8 vậy thì phải thay điện trở giống như anh tính toán thì ra 24v hả anh. nếu chỉ còn 19v8. cho nó hát nó sẽ dỡ hơn đúng không anh? vì hiện em đang cho nối tiếp 100ohm với 10ohm để duoc 110 ohm. và con r5 là 2k. và còn 1 điều nữa là con lm329, dùng hai chân bìa, chân giữa bỏ hả anh( theo khuyến cáo chú ý trên sơ đồ ở trên).
Cái mạch trên là của tay chơi nào đó thực hiện , em cũng không theo hoàn toàn nên không rõ lắm , nhưng cách chia áp cho 2 tầng như vậy e rằng không hợp lý trong trường hợp của bác ( Dao động áp đầu vào từ 39-42v DC ) Hiểu thêm một chút nguyên tắc hoạt động để điều chỉnh là ý em trình bày , cách tính toán cũng hướng dẫn rồi , áp ra sau tầng thứ nhất như thế sẽ đạt gần 30v bác ạ

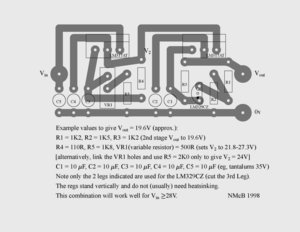

- Sơ đồ em nó đây Bác. P/S: Sơ đồ này là của NAC72 mà Bác đang dùng, chỉ khác là thay con VR và điện trở thành một con thống nhất. - cắt chân số 3 nhen Bác.
Vâng. xin chân thành cảm ơn hai bác NXhung va Tuanhaitin. em chuẩn bị làm lại đây ạh. sẽ báo cáo các bác sau. Best regards,

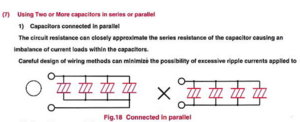

Off naim/gm với mấy cụ ở trỏng vui quá! Cảm nhận của em là naim chỉ kém gm ở mấy bài giao hưởng hùng tráng còn vocal thì ăn đứt :mrgreen: Nhận tiện đọc hướng dẫn sử dụng tụ của pana thấy cái này hay hay gửi các cụ chém khi layout mạch có lẽ làm theo chỉ dẫn kỹ thuật do nhà sx hướng dẫn khi đấu tụ nguồn // sẽ tăng hiệu năng của tụ và cải thiện dải dưới chăng :?:
Bọn Nhật lùn này làm việc tỷ mỉ thật. Tuy nhiên chơi cả bản đồng nối các tụ kiểu bác Tớt chắc vô tư luôn :mrgreen:

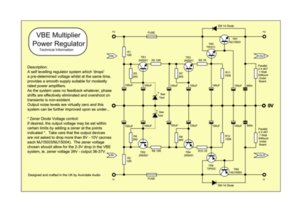

Lang thang trên net em thấy có mạch ổn áp . Mạch thấy củng không phức tạp mấy các bác ngâm cứu xem sao. http://www.forosdeelectronica.com/f31/n ... 70w-45417/

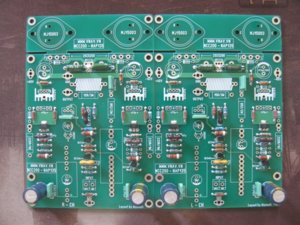

Báo cáo: Tối qua em ngồi lục đống linh kiện trong balo ra và thi công, được tới đây thì thấy hết trơn... em khoe tí :
Thông báo. hàng 3773 lại về. hiện đang có thêm 5 bộ 3773 motorolla cho nap135, Anh em ai cần thì đăng ký nhé. nhanh tay nhanh tay. hihi.
Xin lổi em,cho anh 2 hôm nũa anh đã đặt đợt mới rồi có khác đợt trước vì có VAS tích hợp lên đó.Anh không ngờ số` lượng bo NAIM anh em lấy lớn quá và lại nhanh nữa.
