  1. diyampli

    diyampli Advanced Member

    Joined:
    15/6/10
    Messages:
    6.542
    Likes Received:
    304
    Location:
    Anh có vào Nghĩa Lộ với em không?
    Của bác đây.



    Attached Files:

    diyampli, 20/9/12
    #7401
  2. DThocviec

    DThocviec Advanced Member

    Joined:
    16/6/12
    Messages:
    265
    Likes Received:
    0
    Vậy là lại lên một tầm cao mớii hả anh, chúc mừng anh , thêm phần hí èn. :D

    DThocviec, 20/9/12
    #7402
  3. addicted

    addicted Advanced Member

    Joined:
    4/4/06
    Messages:
    1.248
    Likes Received:
    1
    Location:
    Rìa Thành Công Bang.
    PCB của em đời trước cái này rồi, và em xin cái mạch cơ ạ, hihi.

    addicted, 20/9/12
    #7403
  4. lvm

    lvm Advanced Member

    Joined:
    17/12/08
    Messages:
    858
    Likes Received:
    11
    Bác cho em hỏi, giả sử em hàn xong mạch rùi thì các bước kiểm tra mạch hoạt động tốt hay không cần những gì ạ ?

    lvm, 20/9/12
    #7404
  5. diyampli

    diyampli Advanced Member

    Joined:
    15/6/10
    Messages:
    6.542
    Likes Received:
    304
    Location:
    Anh có vào Nghĩa Lộ với em không?

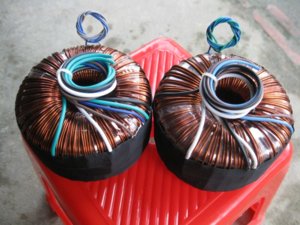

    Buồn buồn em ngồi match pair được cặp xuyến :p


    Match xong thì ...................... :( Nên em nó phải nhường lại cho nhà bác tuninh vào cuối tuần này.


    Lờ của naim nhà em đây, mà không phải vì nó là U thì đúng hơn :p


    Attached Files:

    diyampli, 20/9/12
    #7405
  6. lvm

    lvm Advanced Member

    Joined:
    17/12/08
    Messages:
    858
    Likes Received:
    11
    Em không đồng ý với bác diyampli đâu nhá, bác post cái pdf size bo lên đây để em còn in ra lựa chassis nữa chớ. :lol:

    lvm, 20/9/12
    #7406
  7. diyampli

    diyampli Advanced Member

    Joined:
    15/6/10
    Messages:
    6.542
    Likes Received:
    304
    Location:
    Anh có vào Nghĩa Lộ với em không?
    Bác khoan hãy câu dây lên bo khuếch đại, đo nguồn đạt tầm 20V là được. Điện áp AC vào phải được tầm 23V bác nhé.
    Sau khi hàn xong cấp điện lên bo khuếch đại khi đã kiểm tra kĩ, bác đo DC offset ở đầu out xem có gần 0V không là ok.
    Các options và fix lỗi bác chú ý ở 2ver.

    diyampli, 20/9/12
    #7407
  8. diyampli

    diyampli Advanced Member

    Joined:
    15/6/10
    Messages:
    6.542
    Likes Received:
    304
    Location:
    Anh có vào Nghĩa Lộ với em không?
    Nóa giống 99% cái này, trừ chỗ nguồn (+) vào :mrgreen:

    diyampli, 20/9/12
    #7408
  9. diyampli

    diyampli Advanced Member

    Joined:
    15/6/10
    Messages:
    6.542
    Likes Received:
    304
    Location:
    Anh có vào Nghĩa Lộ với em không?
    Hehe em pót 3 file rồi, giờ pót lại tốn tài nguyên Mod thổi còi em chạy đâu được :lol:

    diyampli, 20/9/12
    #7409
  10. kirato

    kirato Advanced Member

    Joined:
    14/12/06
    Messages:
    1.807
    Likes Received:
    9
    Location:
    Tầu THỐNG NHẤT
    heeee hôm nay gặp bác mà không nói chuyện được, sorry nhiều nha.

    kirato, 20/9/12
    #7410
  11. ngvquoc

    ngvquoc Advanced Member

    Joined:
    27/6/09
    Messages:
    1.110
    Likes Received:
    0
    Vậy gắn mấy con diode này có trong trẻo giống mấy tụ đen đen hôm 2-9 không anh.

    ngvquoc, 20/9/12
    #7411
  12. kirato

    kirato Advanced Member

    Joined:
    14/12/06
    Messages:
    1.807
    Likes Received:
    9
    Location:
    Tầu THỐNG NHẤT
    heee khác chứ, diode cho nền nhạc không ồn(cái này là nguyên nhân ồn rất khó chịu), còn tụ thể hiện nhạc tính mà.

    kirato, 20/9/12
    #7412
  13. diyampli

    diyampli Advanced Member

    Joined:
    15/6/10
    Messages:
    6.542
    Likes Received:
    304
    Location:
    Anh có vào Nghĩa Lộ với em không?
    Vùa nãi có cụ thuốc cảm pot file lên, cụ nào lưu chưa :lol: :mrgreen:

    diyampli, 20/9/12
    #7413
  14. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    119
    Ku này quấn biến áp coi được đó...

    mimosalq, 20/9/12
    #7414
  15. diyampli

    diyampli Advanced Member

    Joined:
    15/6/10
    Messages:
    6.542
    Likes Received:
    304
    Location:
    Anh có vào Nghĩa Lộ với em không?
    :D Quấn nhiều biến áp quá có lúc đi chơi với người yêu tay chẳng có cảm giác gì :twisted:

    diyampli, 20/9/12
    #7415
  16. doidepkn

    doidepkn Advanced Member

    Joined:
    15/11/07
    Messages:
    258
    Likes Received:
    8
    Cái layout cuối cùng của Pre hình như không có con tụ lọc nguồn 4,7uf trên bo pre thì phải, có sự thay đổi hả cụ diyamli.

    doidepkn, 20/9/12
    #7416
  17. addicted

    addicted Advanced Member

    Joined:
    4/4/06
    Messages:
    1.248
    Likes Received:
    1
    Location:
    Rìa Thành Công Bang.
    Em mới lấy cục nguồn ở tiêu cục Tuninh rồi bác nhé, to quá, đúng là dùng cho F5 thì hợp hơn NAC :), nếu bác dư cục khác thì đổi lại cho em nhá, hihi

    addicted, 20/9/12
    #7417
  18. espadon_vn

    espadon_vn Advanced Member

    Joined:
    26/3/08
    Messages:
    8.580
    Likes Received:
    181
    Location:
    KenKen /Xóm 4 - Lại Yên - Hoài Đức - Hà Nội/ Số 4
    Kinh thật, view nhanh thế :lol:

    espadon_vn, 20/9/12
    #7418
  19. diyampli

    diyampli Advanced Member

    Joined:
    15/6/10
    Messages:
    6.542
    Likes Received:
    304
    Location:
    Anh có vào Nghĩa Lộ với em không?
    Oái em nhầm, bản cũ đó ạ. sorry các bác nhen.

    diyampli, 20/9/12
    #7419
  20. diyampli

    diyampli Advanced Member

    Joined:
    15/6/10
    Messages:
    6.542
    Likes Received:
    304
    Location:
    Anh có vào Nghĩa Lộ với em không?
    Cụ chơi đểu em nhá, cuối tuần này em về HN sẽ tính sổ với cụ :twisted:
    Cụ edit cho em cái, đọc nghe ghê quá :(

    diyampli, 20/9/12
    #7420
  21. diyampli

    diyampli Advanced Member

    Joined:
    15/6/10
    Messages:
    6.542
    Likes Received:
    304
    Location:
    Anh có vào Nghĩa Lộ với em không?
    Chỗ cấp nguồn gần out đâu có sao đâu, vì DC đâu có làm nhiễu signal :mrgreen:

    diyampli, 20/9/12
    #7421
  22. espadon_vn

    espadon_vn Advanced Member

    Joined:
    26/3/08
    Messages:
    8.580
    Likes Received:
    181
    Location:
    KenKen /Xóm 4 - Lại Yên - Hoài Đức - Hà Nội/ Số 4

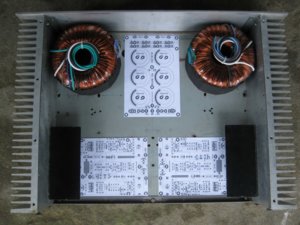

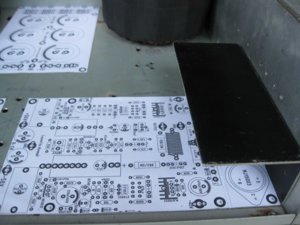

    Mục đích là khi thêm phần nguồn vào nữa thì biến áp sẽ nằm phía trước chassis, tín hiệu vào ra phía sau, volum cũng bố trí ngay phía sau rồi đưa cái "que" ra trước thôi...

    espadon_vn, 20/9/12
    #7422
  23. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    119
    Nhiều anh em hỏi dùng led để ghim áp nguồn cho pre NAC72.Mỗi con led tùy theo màu sắc sẽ cho điện áp Vf rơi trên nó khác nhau,Chỉ riêng led màu đỏ thì cũng đã có nhiều lọai:

    1/ Ultra Red 1.8V
    2/ High Eff. Red 2.0V
    3/ Super Red 2.2V

    Con Lm329 thì ghim 6.8 V cho áp ra sau con LM317 cuối cùng khỏang 21V.Dùng 3 con LEd lọai 3/ thì cho áp ra gần 20V nhất.Dùng 3 con Led lọai 1/ thì cho hơn 16V là đúng rồi nhé... :D

    mimosalq, 20/9/12
    #7423
  24. tuninh

    tuninh Advanced Member

    Joined:
    8/11/08
    Messages:
    2.032
    Likes Received:
    3
    Em chả hiểu nhiều nhưng thấy in-out về 1 phía là ngon hơn rồi, sao các cụ không tính đến việc xoay ngang nó ra cho nó tối ưu đường output hơn không , đây là rề chứ không phải là power nên đường tín hiếu ngắn nhất là ngon .

    Kinh thật, view nhanh thế, để em post lại nhá :lol:

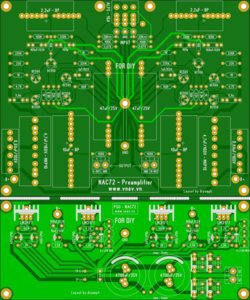

    Mời các cụ ngó cho vui, input và output bố trí cùng một đầu và cách xa đầu cấp nguồn ...
    [​IMG][/quote]

    Chỗ cấp nguồn gần out đâu có sao đâu, vì DC đâu có làm nhiễu signal :mrgreen:[/quote]

    tuninh, 21/9/12
    #7424
  25. tuanvandon

    tuanvandon Advanced Member

    Joined:
    2/12/11
    Messages:
    235
    Likes Received:
    0
    Location:
    Hạ Long
    Em thích cặp tản nhiệt của bác quá!

    tuanvandon, 21/9/12
    #7425
