Gọn gần hết cỡ rồi cụ ạ. Mạch layout thành 3 mảnh nối với nhau bằng 2 cáp cắm duy nhất. - Power board: ++ Nguồn1 5V SB nuôi VĐK và relay 5V đóng nguồn2 bên dưới ++ Nguồn2 nuôi các relay selector, relay Volume và relay nguồn ngoài. (tùy relay dùng nguồn nào mà set nguồn 12V hoặc 5V) ++ Relay đóng ngắt nguồn cho các thiết bị khác - Selector volume board: ++ Lái + relay Selector ++ Lái + Relay Volume - Display board: ++ LCD 4x16 ++ Vi điều khiển ++ IR sensor ++ Button, Rotary encorder ++ Thermo sensor (Dùng để đóng cắt loa, nguồn khi áp dụng mạch này trong Poweramp) @ tuninh: Có thể dùng 1 (biến áp chính) hoặc 2 biến áp (cả biến áp chờ và biến áp chính, đỡ tốn điện hơn) ++ Biến áp chờ dùng 5-12VAC. dòng 200-500ma, cụ kiếm được tầm 50 em thì tốt. ++ Biến áp chính có thể dùng 5-12VAC (nếu relay là 5V) hoặc 12-15VAC nếu relay là 12V. Dòng từ 1-2A là ok ạ Có lẽ em phải lập một topic mới. Post vào đây loãng topic của các cụ ấy quá. Cái em vừa post lên là Selector volume board (to nhất trong 3 board) 9x15cm cụ ạ.
Ơ thế em tưởng cụ dùng loại relay viễn không kia hóa ra lại takamisakawa, cái này có hàng hịn ở VN đấy Nếu không bóp em nó bé lại được thì để em layout cho nhé.

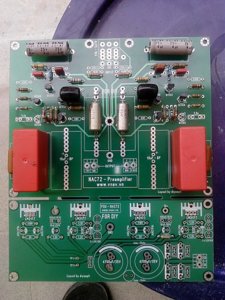

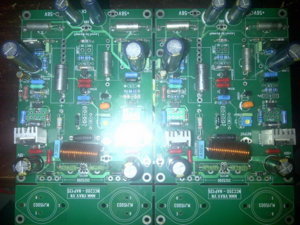

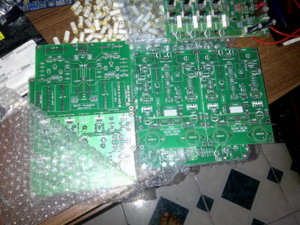

Trời em thật khổ với Sao Kim.Em đặt 1 lượt mà đến giờ này chỉ có 2 lọai pcb NAP và NAC.Bo nguồn và bảo vệ loa hẹn qua tuần vì SK làm hư,em chờ cũng mệt quá..Anh em nào cần gấp để hàn xì thì sáng nay em gởi 2 bo NAP NAC trước nhé.Lại 1 lần nữa trễ hẹn mong anh em hết sức thông cảm ạ.
Bo đợt này chăm lo cho các bác ở Đất hà thành. đợt bo mới chừng nào về nhớ cho tụi em ké phần với nha anh. Best regards,
Cái relay bác dùng chưa phải bé đâu, có loại chỉ bằng đầu đũa thôi. loại này cũng sẵn mà, mua mới thì chừng 20 đến 30k một con, tùy loại của taka, pana,...
Bữa nay qua A Quang nghe pre Naim phải nói là rất khá Trình chụp hình của a Quang cao quá, chụp cái hình nhìn nhức cả mắt... :shock:
Khakha hôm nào anh dẫn em nghe NAP NAC clone này ghép với dàn lớn,bảo đảm với em về nhà là ray rứt ngay ... Trong topic này ngày trước bác vancao có câu rất xôm là "NAP đang tìm đối thủ". anh nghĩ cũng đúng đó. Hôm nào bộ của em xong đi giao lưu nhé...
Khà khà, báo cáo em mới được ngang đây thì ...lại đi tìm linh kiện tiếp ... Pre CH của em hát rất hay rồi, chừ làm Pre NAC72 nữa và cho cả 2 vào 1 chassic rồi so sánh coi con nào hay hơn. Phần tụ input và out put em dùng tụ bi polar tháo trong cross-over loa Nhựt bổn (như lắp trong PreCH)

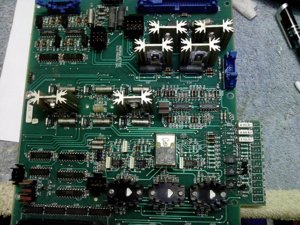

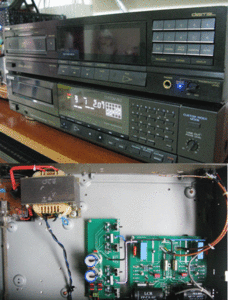

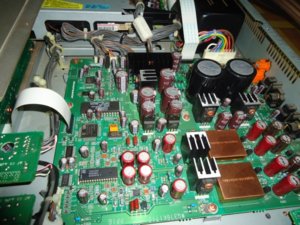

Hôm qua cuối tuần, em mua được con cdp Victor XL-Z511 ve chai, gở đồ lòng & may tạm quần áo cho con Pre Naim72 của em. Tạm thời chỗ trống bên trong tương lai có thể là con DAC gì đó.... chưa biết & mặt nạ vẫn default chưa có thiết kế. Show các Bác ném đá cho vui ạ :mrgreen:

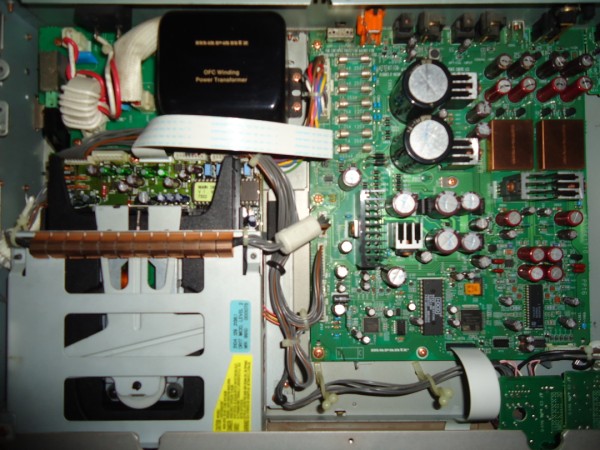

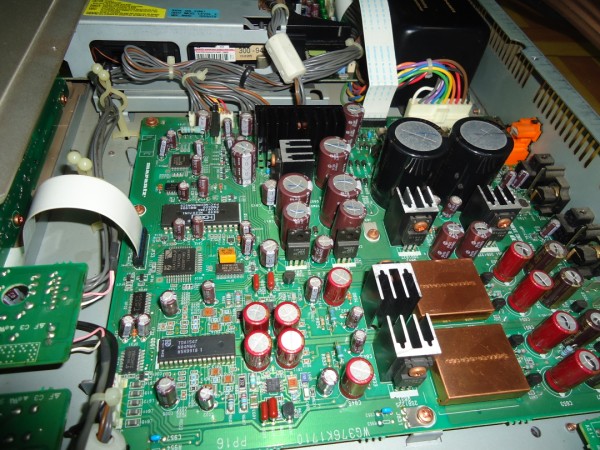

Kỳ lạ thiệt, cặp CDP+AMP DENON 2000AE nghe thiên sáng, bass không xuống sâu được nhưng khi ghép Pre CH vào thì rất ấm áp, bass xuống sâu, vậy là sao ta .Hy vọng NAC72 cũng vậy. a.Quang ơi, mấy con tụ màu inox ở trên là tụ Kemet 47uf/35V em tháo từ bo Ytế đồng nát, trên bo này em thấy cũng có mấy em Kemet 10uF/35V luôn nữa, để thử coi sao. Em đang thiếu 2 chú BC550 xin anh chi viện, cảm ơn anh
