DIY và nhân bản Naim NAC, NAP & CAP từ A-Z

Con nào nghe hay hơn?



Cả 2 con đều là tantalum, nhưng cặp bên phải là loại Wet Tantalum còn cặp còn lại là Solid. Loại wet low noise và nghe hay hơn nhiều. Em đoán là cụ còn thì share lại đê



Con bên phải mua ở digikey là 82USD 1 con đó.



Trời gúm quá, bác lengkeng tháo chỗ nào hay quá zậy, heeeee



cụ có bên phải rồi chia em bên trái đi :mrgreen:



Chào bác Quang

Vậy ý bác nói là

1. Bỏ LM329 hay là bỏ Zener 6.2V và thay vào đó bằng trở 820R
2. Trở 1.2K ngay dưới chân LM317 thì thay bằng 220R
3. Trở 1.2K ở ngoài con Lm317 thì thay bằng 3.3K
4. ở tầng ổn áp đầu thì thay 110R bằng 120R cho dễ kiếm và 2K thay bằng 2.7K

Mình hỏi kỹ lại vì bo của mình là loại cũ hơn , nhưng nguyên tắc cũng y hệt như bo mới , hiic .. BA của mình 29VAC nên chắc phải mod lại chạy 24VDC vậy nhân dịp này làm cho phần cao hay hơn là chạy ở 19V .

Thân



1/Dạ bỏ Lm329,bỏ Zener và bỏ led nếu có
2/Dạ đúng
3/Dạ đúng

EM thấy hảng nó dùng biến áp khá lớn có cuộn dây 27-0-27 chỉnh lưu nửa bán kỳ lọc cho áp DC 38VDC.
Tầng đầu ổn áp điện áp ra là 1,25(2700/120 + 1) xấp xỉ 30VDC cấp cho ổn áp thứ 2.Ổn áp cuối cùng này cho điện áp 1,25((3300+820)/220 + 1)=24.6VDC quá đẹp anh ơi.

Tại sao hảng nó dùng biến áp khủng cho cái pre bé tẹo?
Tại sao nó chỉ chỉnh lưu nửa kỳ?

em không biết tại sao......................

Trong hình đầu - của cầu diode chỉ làm đèn led báo nguồn thôi..Phí quá



Thế thì em lại thiếu trở 820 rồi anh Quang ơi . Em đang định dùng biến áp xuyến 15-0, 0-15 cho Nac72 thay cho C-core 24V theo anh có được ko ah? Mà anh nhắn cho em cái địa chỉ của anh để em gởi hàng với!



Của em giữ nguyên đêê,cái này là mod chơi mà...



Em định đua đòi tý thui kgoong được thì thôi vậy ah
Anh PM cho em địa chỉ nhận hàng của anh với!



Em định đua đòi tý thui không được thì thôi vậy ah
Anh PM cho em địa chỉ nhận hàng của anh với!



Con bên phải nghe hay hơn dù giá trị chỉ có 27uF, 2 con bên trái thừa.................ai cần thì lấy táng cho NAP

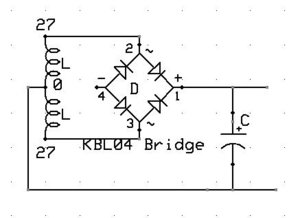

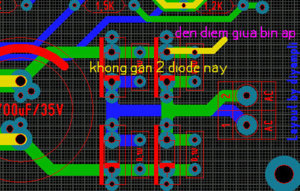

Tiếp phần mod nguồn,chỉnh lưu nữa bán kỳ thì chỉ gắn 2 con diode phía nguồn dương thôi. .Đường GND chân tụ thì nối với center cuộn dây 27-0-27.

Bi giờ là phong cách Naim rồi đó.



nhìn anh em hoàn thiện em nóng ruột quá. Của em anh sắp gửi chưa anh!



Gởi rồi em à..12209996



Thanks anh nhìu nha!



Có kụ còn sốt ruột hơn em 4 tháng rồi em chưa xong GM đây nè! Mà có thiếu gì nhiều đâu có mỗi mấy thứ lặt vặt. Nếu không có cơn bão Sandy thì chắc của em cũng xong rồi :lol: :lol: :lol:

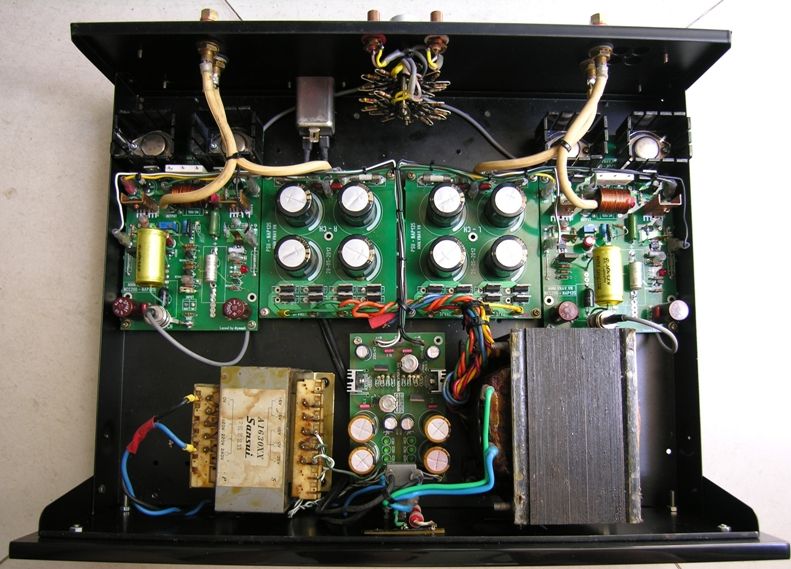

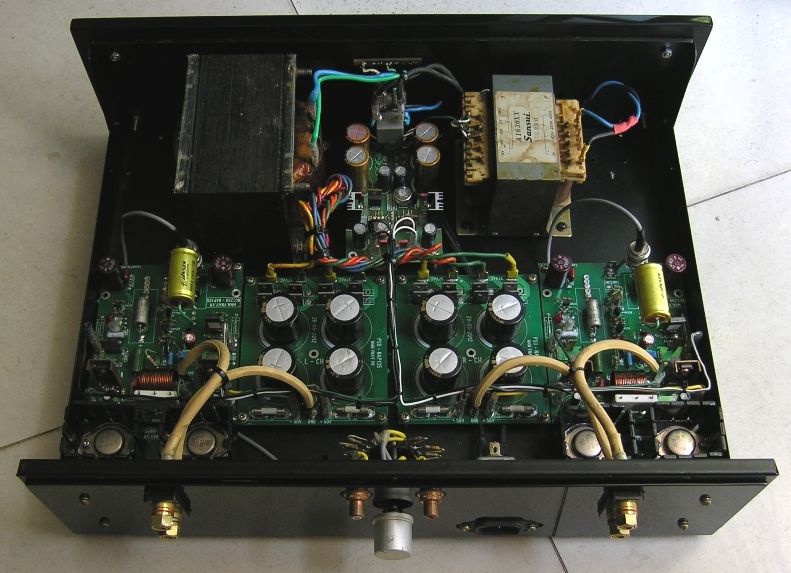

em gần xong chỉ chờ cái vỏ bọc 2 quả lịu đạn nhét vào nữa là hết sức bí hiểm :mrgreen: . Xin cảm ơn



úi cụ lý làm chuồng hàng rào vây quanh cho sò, sợ mất trộm kìa :lol:



Rút kinh nghiệm vụ anh Quang mất tụ đây mà :lol: :lol: :lol:



hÌNH NHƯ CÓ KẸP THÊM TỤ Jensen hả?



Trời tiền mạch in Naim bữa giở hơn 30 củ rồi...nợ đầm đìa...



Em kết nhất mấy cái cọc loa, mấy cọc này em kiếm hỏng ra. Thân.



GM thì 4 tháng chưa xong là chuyện bình thường mà bác. Em đang tính để đủ 1 năm rồi mới đóng điện GM để kỷ niệm cho nó đẹp ngày. Vì Naim em đủ đồ nên muốn đóng điện cho sớm với gọn lại thôi mà

Em vừa hỏi thì tín thành gửi đồ rùi. Anh chưa gửi em 2 bo phono ah anh :mrgreen:



Anh Quang ơi em có chút thắc mắc về công thức tính trên, như vậy ổn áp tầng đầu ko phụ thuộc vào áp AC vào, và ổn áp tầng sau ko phụ thuộc vào DC ra của tầng trước hả anh. Em ko thấy trong công thức tính có sự liên quan của áp. Thanks.
