DIY và nhân bản Naim NAC, NAP & CAP từ A-Z

mimosalq · 4/3/13

tranguyennguyen said:

Các bác cho em ké lạc đề tý:
Lọ mọ kiếm sò xịn khó quá, em kiếm được ít Sanken SAP 16N và SAP 16P tháo máy. Theo datashet thì 160V / 15A / 150W nhưng hFE quá cao, min=5000. Loại này có dùng được cho Nem chả không ạ, nếu không nên dùng mạch nào cho đỡ phí? Cảm ơn các bác nhiều.
Click to expand...

Con này làm amp Cambridge A5000 đi anh,em có pcb nè...

tranguyennguyen · 4/3/13

mimosalq said:

tranguyennguyen said:

Các bác cho em ké lạc đề tý:
Lọ mọ kiếm sò xịn khó quá, em kiếm được ít Sanken SAP 16N và SAP 16P tháo máy. Theo datashet thì 160V / 15A / 150W nhưng hFE quá cao, min=5000. Loại này có dùng được cho Nem chả không ạ, nếu không nên dùng mạch nào cho đỡ phí? Cảm ơn các bác nhiều.
Click to expand...

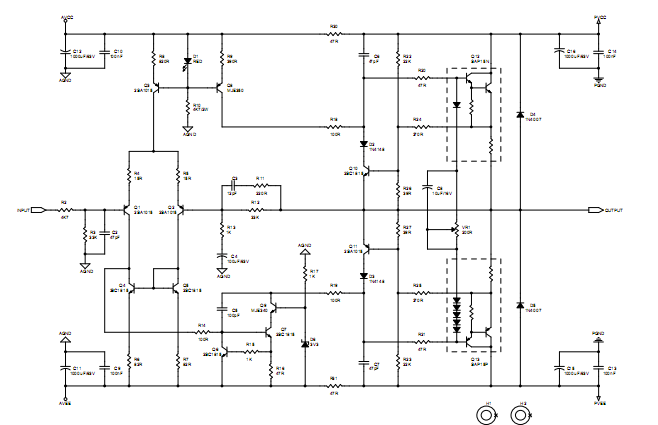

Con này làm amp Cambridge A5000 đi anh,em có pcb nè...
Click to expand...

Vụ này em lại khoái rồi. Bác để cho em 1 cặp pcb và PM cho em sơ đồ mạch để kiếm linh kiện nhé. Thanks bác.
Bật mý cho các bác là mấy cặp sò này nằm trong receiver khá đắt tiền là Denon 3808CI và khá rẻ tiền là Marantz 5200. Em chán mạch nguyên bản tụ nhỏ quá nên tháo ra DIY thử xem có hơn chút nào không :mrgreen:

mimosalq · 4/3/13

tranguyennguyen said:

mimosalq said:

tranguyennguyen said:

Các bác cho em ké lạc đề tý:
Lọ mọ kiếm sò xịn khó quá, em kiếm được ít Sanken SAP 16N và SAP 16P tháo máy. Theo datashet thì 160V / 15A / 150W nhưng hFE quá cao, min=5000. Loại này có dùng được cho Nem chả không ạ, nếu không nên dùng mạch nào cho đỡ phí? Cảm ơn các bác nhiều.
Click to expand...

Con này làm amp Cambridge A5000 đi anh,em có pcb nè...
Click to expand...

Vụ này em lại khoái rồi. Bác để cho em 1 cặp pcb và PM cho em sơ đồ mạch để kiếm linh kiện nhé. Thanks bác.
Bật mý cho các bác là mấy cặp sò này nằm trong receiver khá đắt tiền là Denon 3808CI và khá rẻ tiền là Marantz 5200. Em chán mạch nguyên bản tụ nhỏ quá nên tháo ra DIY thử xem có hơn chút nào không :mrgreen:
Click to expand...

tranguyennguyen · 4/3/13

mimosalq said:

Con này làm amp Cambridge A5000đi anh,em có pcb nè...
Click to expand...

Cảm ơn anh.
À mà em hỏi cụ Gúc mãi vẫn không ra Cambridge A5000

mimosalq · 4/3/13

tranguyennguyen said:

mimosalq said:

Con này làm amp Cambridge A5000đi anh,em có pcb nè...
Click to expand...

Cảm ơn anh.
À mà em hỏi cụ Gúc mãi vẫn không ra Cambridge A5000
Click to expand...

Em gõ nhầm A500.

tranguyennguyen · 4/3/13

mimosalq said:

tranguyennguyen said:

mimosalq said:

Con này làm amp Cambridge A5000đi anh,em có pcb nè...
Click to expand...

Cảm ơn anh.
À mà em hỏi cụ Gúc mãi vẫn không ra Cambridge A5000
Click to expand...

Em gõ nhầm A500.
Click to expand...

Power Output 65 Watt
Weight 6 kg
Measurements 43 x 9 x 30 cm
Em nó cũng nhỏ nhắn, xinh xắn nhỉ. Công suất tý ty mà dùng sò khỏe thế không biết :lol:

mimosalq · 5/3/13

Trời 1 đống tụ polystyren,elna silmic II,5000 con didoe 1N4148 của Motorola...kỳ này nhậu cho hết cùng với 4 lit Uýt ki...

corube1981 · 5/3/13

mimosalq said:

Trời 1 đống tụ polystyren,elna silmic II,5000 con didoe 1N4148 của Motorola...kỳ này nhậu cho hết cùng với 4 lit Uýt ki...
Click to expand...

trời nhiều mồi ngon thế anh

mimosalq · 5/3/13

corube1981 said:

mimosalq said:

Trời 1 đống tụ polystyren,elna silmic II,5000 con didoe 1N4148 của Motorola...kỳ này nhậu cho hết cùng với 4 lit Uýt ki...
Click to expand...

trời nhiều mồi ngon thế anh
Click to expand...

Tất cả cho Naim mà...bộ đôi hay nhất từ trước đến giờ mà anh từng biết...

Pointed · 5/3/13

mimosalq said:

Trời 1 đống tụ polystyren,elna silmic II,5000 con didoe 1N4148 của Motorola...kỳ này nhậu cho hết cùng với 4 lit Uýt ki...
Click to expand...

Con này hàng sịn là hay đó anh, ứng dụng nắn nguồn áp/dòng thấp cho dac/pre ss/opam; Vf tuy hơi lớn nhưng không phải là vấn đề, em ấn tượng với trr=4ns và Ir cỡ nA của nó quá

Tun_audio · 5/3/13

mimosalq said:

Trời 1 đống tụ polystyren,elna silmic II,5000 con didoe 1N4148 của Motorola...kỳ này nhậu cho hết cùng với 4 lit Uýt ki...
Click to expand...

Có gì nâng cấp cho Naim được ko anh ơi

mimosalq · 5/3/13

Pointed said:

mimosalq said:

Trời 1 đống tụ polystyren,elna silmic II,5000 con didoe 1N4148 của Motorola...kỳ này nhậu cho hết cùng với 4 lit Uýt ki...
Click to expand...

Con này hàng sịn là hay đó anh, ứng dụng nắn nguồn áp/dòng thấp cho dac/pre ss/opam; Vf tuy hơi lớn nhưng không phải là vấn đề, em ấn tượng với trr=4ns và Ir cỡ nA của nó quá
Click to expand...

Chính xác.

Pointed · 5/3/13

Mình thấy cái báo cáo này có vẻ cũng có giá trị tham khảo thực tế, mời các bác đọc cho vui nhé

Noise measurements for LEDs and zener diodes
--------------------------------------------

(C) Christer at DiyAudio.com
You are allowed to copy and use this information for your personal and non-commercial use.

v. 1.2
Added more devices. Introductory text not changed to reflect this.

DESCRIPTION OF TEST RIG
-----------------------

The test rig uses three current sources of approx. 1, 5 and 20 mA built using low-noise BJTs (BC559) to feed the device under test
(DUT) alternatingly. The noise was measured using two op amps in in non-inverting configuration cascaded, both having a gain of 34,
making a gain of 1156 in total. The first op amp is a very-low-noise model (LT1115) and uses a gain resistor of only 10 Ohms in the feedback network. The gain resistor is thus 330 Ohms which works since the op amp is only expected to output very low-level signals. The second op amp is a low-noise type (NE5534) with gain and feedback resistors of 100 Ohms and 3.3 kOhms. The output was measured using a PC soundcard (Creative Audigy LS in 16-bit 44.1 kHz mode). Each measurement consists of a 10 second capture of the soundcard input and the RMS value for this 10 s. signal was computed. The program was calibrated (using a sine wave and an oscilloscope) to give approximately correct voltage readings and all measurements were divided by 1156 to give the equivalent
input RMS noise at the first op amp, ie. at the DUT. No extra filters except what is on the soundcard were used.

TEST METHOD
-----------

A spectrum of LED types ranging from IR to blue and of approximately the same type were measured. All LEDS were selected to have an max If of at least 20 mA, since this current was used in the test. Further four 0.5W types of zener diodes were tested, two of them (5.6 and 6.8 V) were deliberately selected close to each other but such that the 5.6 V diode should be expected to have true zener breakdown and the 6.8 V one to have avalanche breakdown. The other two were selected to be far away from this "transition region". Two 1.3W zeners were also tested to see how the power rating affects noise figures.

For each type of DUT, two devices (denoted #1 and #2 and presumably from the same batch) were tested at the three test currents 1, 5 and 20 mA and the equivalent noise at the DUT was measured and calculated as described above. For each combination of device and current, five 10-second measurements were made.

For reference, the voltage drop at each test current was also measured for one device of each type.

MEASUREMENTS
------------

All values are RMS values

Idle noise:
----------------------------------------------------
Measured idle noise of amplifier with grounded input: 0.19 0.19 0.19 0.19 0.18 uV
(The theoretical max value was calculated to 0.16 uV for 20kHz bandwidth and 0.22 uB for 40 kHz bandwidth).

Measured idle noise of amplifier with 100 Ohm source resistor: 0.26 0.25 0.24 0.26 0.26 uV
(The theoretical max value was calculated to 0.20 uV for 20kHz bandwidth and 0.28 uB for 40 kHz bandwidth).

Diodes:
---------------------------------------------------
1N4148:
#1 @ 1mA: 0.28 0.28 0.28 0.27 0.27 uV
#1 @ 5mA: 0.25 0.25 0.22 0.22 0.22 uV
#1 @ 20mA: 0.24 0.21 0.22 0.25 0.23 uV
#2 @ 1mA: 0.38 0.27 0.28 0.26 0.29 uV (Vf = 0.57 V)
#2 @ 5mA: 0.23 0.22 0.23 0.23 0.23 uV (Vf = 0.65 V)
#2 @ 20mA: 0.23 0.21 0.21 0.21 0.24 uV (Vf = 0.75 V)

1N4004:
#1 @ 1mA: 0.31 0.29 0.29 0.29 0.29 uV
#1 @ 5mA: 0.26 0.24 0.26 0.26 0.25 uV
#1 @ 20mA: 0.27 0.23 0.23 0.24 0.23 uV
#2 @ 1mA: 0.29 0.25 0.25 0.27 0.26 uV (Vf = 0.55 V)
#2 @ 5mA: 0.29 0.24 0.25 0.23 0.23 uV (Vf = 0.62 V)
#2 @ 20mA: 0.23 0.23 0.22 0.21 0.22 uV (Vf = 0.71 V)

LEDs:
----------------------------------------------------
Brand is Everlight unless otherwise stated.

IR204/P1 (IR):
#1 @ 1mA: 3.7 3.7 3.7 3.7 3.7 uV
#1 @ 5mA: 0.67 0.66 0.65 0.66 0.66 uV
#1 @ 20mA: 0.24 0.23 0.24 0.23 0.23 uV
#2 @ 1mA: 3.8 3.8 3.7 3.7 3.7 uV (Vf = 1.05 V)
#2 @ 5mA: 0.65 0.64 0.64 0.64 0.64 uV (Vf = 1.11 V)
#2 @ 20mA: 0.24 0.25 0.23 0.24 0.22 uV (Vf = 1.17 V)

EL202HD (red):
#1 @ 1mA: 0.31 0.32 0.31 0.31 0.32 uV
#1 @ 5mA: 0.26 0.26 0.27 0.27 0.27 uV
#1 @ 20mA: 0.39 0.36 0.37 0.36 0.37 uV
#2 @ 1mA: 0.39 0.37 0.38 0.38 0.35 uV (Vf = 1.82 V)
#2 @ 5mA: 0.32 0.30 0.30 0.30 0.31 uV (Vf = 1.89 V)
#2 @ 20mA: 0.41 0.40 0.41 0.41 0.46 uV (Vf = 2.09 V)

EL1254HD/T2 (red):
#1 @ 1mA: 0.36 0.35 0.35 0.34 0.35 uV
#1 @ 5mA: 0.30 0.29 0.31 0.32 0.30 uV
#1 @ 20mA: 0.51 0.56 0.54 0.55 0.53 uV
#2 @ 1mA: 0.53 0.42 0.39 0.41 0.40 uV (Vf = 1.82 V)
#2 @ 5mA: 0.30 0.30 0.31 0.29 0.29 uV (Vf = 1.90 V)
#2 @ 20mA: 0.42 0.42 0.42 0.43 0.43 uV (Vf = 2.17 V)

L934ID/B (red):
#1 @ 1mA: 0.29 0.28 0.28 0.27 0.28 uV
#1 @ 5mA: 0.27 0.24 0.24 0.23 0.24 uV
#1 @ 20mA: 0.39 0.32 0.29 0.48 0.29 uV
#2 @ 1mA: 0.34 0.28 0.28 0.28 0.27 uV (Vf = 1.64 V)
#2 @ 5mA: 0.24 0.24 0.25 0.24 0.25 uV (Vf = 1.72 V)
#2 @ 20mA: 0.30 0.25 0.27 0.30 0.28 uV (Vf = 1.89 V)
(Brand is Kingbright)

EL204ID (red-orange):
#1 @ 1mA: 0.31 0.30 0.31 0.31 0.31 uV
#1 @ 5mA: 0.25 0.26 0.26 0.26 0.24 uV
#1 @ 20mA: 0.41 0.41 0.48 0.40 0.41 uV
#2 @ 1mA: 0.35 0.31 0.29 0.30 0.32 uV (Vf = 1.64 V)
#2 @ 5mA: 0.25 0.26 0.27 0.26 0.30 uV (Vf = 1.74 V)
#2 @ 20mA: 0.40 0.40 0.39 0.40 0.41 uV (Vf = 1.90 V)

EL204YD (yellow):
#1 @ 1mA: 0.42 0.30 0.29 0.29 0.28 uV
#1 @ 5mA: 0.28 0.26 0.25 0.33 0.27 uV
#1 @ 20mA: 0.42 0.39 0.39 0.40 0.40 uV
#2 @ 1mA: 0.31 0.30 0.31 0.30 0.31 uV (Vf = 1.78 V)
#2 @ 5mA: 0.28 0.47 0.28 0.26 0.25 uV (Vf = 1.87 V)
#2 @ 20mA: 0.34 0.34 0.35 0.34 0.34 uV (Vf = 2.02 V)

EL204GD (green):
#1 @ 1mA: 0.68 0.50 0.50 0.47 0.46 uV
#1 @ 5mA: 0.35 0.30 0.28 0.28 0.29 uV
#1 @ 20mA: 0.36 0.35 0.35 0.35 0.35 uV
#2 @ 1mA: 0.46 0.46 0.44 0.44 0.41 uV (Vf = 1.82 V)
#2 @ 5mA: 0.36 0.33 0.32 0.33 0.32 uV (Vf = 1.92 V)
#2 @ 20mA: 0.39 0.40 0.39 0.41 0.40 uV (Vf = 2.12 V)

EL1254GD/T2 (green):
#1 @ 1mA: 0.36 0.36 0.34 0.33 0.34 uV (Vf = 1.84 V)
#1 @ 5mA: 0.40 0.40 0.38 0.41 0.40 uV (Vf = 1.96 V)
#1 @ 20mA: 1.8 1.9 1.9 1.9 2.1 uV (Vf = 2.20 V)
#2 @ 1mA: 0.46 0.41 0.36 0.37 0.39 uV (Vf = 1.82 V)
#2 @ 5mA: 0.41 0.42 0.35 0.34 0.31 uV (Vf = 1.93 V)
#2 @ 20mA: 0.48 0.50 0.48 0.50 0.51 uV (Vf = 2.27 V)
(Measured Vf of both devices for potential correlation
with differing noise figs. at 20 mA. Obviously no
such correlation found.)

EL204UBD (blue):
#1 @ 1mA: 4.6 4.5 4.6 4.5 4.6 uV
#1 @ 5mA: 3.2 3.2 3.2 3.2 3.2 uV
#1 @ 20mA: 2.8 2.8 2.7 2.7 2.7 uV
#2 @ 1mA: 4.4 4.4 4.3 4.2 4.3 uV (Vf = 3.26 V)
#2 @ 5mA: 3.1 3.2 3.2 3.1 3.2 uV (Vf = 3.44 V)
#2 @ 20mA: 2.9 2.8 2.8 2.8 2.7 uV (Vf = 3.69 V)

Zeners:
---------------------------------------------------------
(All zeners of brand Temic.)

BZX55/C2V7 (0.5W 2.7V):
#1 @ 1mA: 1.1 1.1 1.1 1.1 1.1 uV
#1 @ 5mA: 1.0 0.88 0.85 0.86 0.87 uV
#1 @ 20mA: 1.0 0.81 0.72 0.72 1.1 uV
#2 @ 1mA: 1.2 1.1 1.1 1.1 1.1 uV (Vr = 2.03 V)
#2 @ 5mA: 0.91 0.88 0.87 0.86 0.85 uV (Vr = 2.50 V)
#2 @ 20mA: 1.1 0.80 0.77 0.73 0.71 uV (Vr = 3.02 V)

BCX55/C3V9 (0.5W 3.9V):
#1 @ 1mA: 1.7 1.8 1.7 1.6 1.6 uV
#1 @ 5mA: 1.1 1.1 1.1 1.2 1.1 uV
#1 @ 20mA: 0.94 9.76 0.84 0.79 0.77 uV
#2 @ 1mA: 1.6 1.6 1.6 1.5 1.6 uV (Vr = 3.17 V)
#2 @ 5mA: 1.2 1.1 1.1 1.1 1.1 uV (Vr = 3.83 V)
#2 @ 20mA: 0.97 0.78 0.86 0.76 0.77 uV (Vr = 4.45 V)

BZX55/C5V6 (0.5W 5.6V):
#1 @ 1mA: 5.3 5.3 5.3 5.3 5.3 uV
#1 @ 5mA: 2.9 2.9 2.9 2.9 2.9 uV
#1 @ 20mA: 1.7 1.6 1.6 1.6 1.6 uV
#2 @ 1mA: 5.3 5.3 5.3 5.3 5.3 uV (Vr = 5.68 V)
#2 @ 5mA: 2.9 2.9 2.9 2.9 2.9 uV (Vr = 5.77 V)
#2 @ 20mA: 1.8 1.6 1.6 1.6 1.6 uV (Vr = 5.81 V)

BZX55/C6V2 (0.5W 6.2V):
#1 @ 1mA: 9.0 8.9 8.9 8.9 8.9 uV
#1 @ 5mA: 3.7 3.6 3.6 3.6 3.6 uV
#1 @ 20mA: 1.7 1.6 1.6 1.6 1.6 uV
#2 @ 1mA: 9.4 9.4 9.3 9.3 9.3 uV (Vr = 6.31 V)
#2 @ 5mA: 3.7 3.7 3.8 3.7 3.7 uV (Vr = 6.33 V)
#2 @ 20mA: 2.6 1.8 1.8 1.8 1.7 uV (Vr = 6.38 V)

BZX55/C6V8 (0.5W 6.8V):
#1 @ 1mA: 16 16 16 16 16 uV
#1 @ 5mA: 21 21 21 21 21 uV
#1 @ 20mA: 5.8 5.5 5.5 5.5 5.6 uV
#2 @ 1mA: 25 25 25 25 25 uV (Vr = 6.93 V)
#2 @ 5mA: 13 13 13 13 13 uV (Vr = 6.96 V)
#2 @ 20mA: 4.6 4.7 4.5 4.5 4.4 uV (Vr = 7.00 V)
(Rechecked both devices due to their inconsistent
behaviour for 1 and 5mA).

BCX55/C7V5 (0.5W 7.5V):
#1 @ 1mA: 116 116 116 116 119 uV
#1 @ 5mA: 50 50 50 50 50 uV
#1 @ 20mA: 25 24 24 24 24 uV
#2 @ 1mA: 118 117 116 117 116 uV (Vr = 7.58 V)
#2 @ 5mA: 50 50 50 50 50 uV (Vr = 7.62 V)
#2 @ 20mA: 18 18 18 18 18 uV (Vr = 7.72 V)
(The high readings seem to correlate with scope
readings. These devices were possibly of a
different brand.)

8.2V (unknown brand, probably 0.5W):
#1 @ 1mA: 108 109 109 109 109 uV
#1 @ 5mA: 49 49 48 48 48 uV
#1 @ 20mA: 15 15 14 14 14 uV
#2 @ 1mA: 108 107 107 106 106 uV (Vr = 7.93 V)
#2 @ 5mA: 39 39 39 39 39 uV (Vr = 7.97 V)
#2 @ 20mA: 14 13 13 13 13 uV (Vr = 8.10 V)

BZX55/C12 (0.5W 12V):
#1 @ 1mA: 0.35 0.37 0.37 0.39 0.39 uV
#1 @ 5mA: 0.30 0.28 0.28 0.28 0.30 uV
#1 @ 20mA: 0.24 0.25 0.25 0.26 0.25 uV
#2 @ 1mA: 0.32 0.33 0.32 0.33 0.32 uV (Vr = 11.32 V)
#2 @ 5mA: 0.26 0.26 0.27 0.32 0.26 uV (Vr = 11.37 V)
#2 @ 20mA: 0.25 0.26 0.28 0.24 0.30 uV (vr = 11.42 V)

BZX85/C2V7 (1.3W 2.7V):
#1 @ 1mA: 0.77 0.77 0.77 0.77 0.76 uV
#1 @ 5mA: 0.62 0.61 0.63 0.61 0.60 uV
#1 @ 20mA: 0.55 0.55 0.54 0.55 0.55 uV
#2 @ 1mA: 0.78 0.78 0.78 0.78 0.78 uV (Vr = 1.30 V)
#2 @ 5mA: 0.62 0.62 0.61 0.62 0.62 uV (Vr = 1.61 V)
#2 @ 20mA: 0.57 0.56 0.57 0.56 0.56 uV (Vr = 1.92 V)

BZX85/C12 (1.3W 12V):
#1 @ 1mA: 0.49 0.53 0.48 0.50 0.52 uV
#1 @ 5mA: 0.54 0.55 0.58 0.46 0.48 uV
#1 @ 20mA: 0.44 0.35 0.38 0.36 0.33 uV
#2 @ 1mA: 0.42 0.43 0.46 0.48 0.41 uV (Vr = 9.84 V)
#2 @ 5mA: 0.40 0.35 0.35 0.37 0.29 uV (Vr = 9.89 V)
#2 @ 20mA: 0.34 0.33 0.31 0.30 0.31 uV (Vr = 9.94 V)
Click to expand...

VQ_audio · 5/3/13

Túm cái váy cho nhanh là LK xịn chạy đúng y/c từ supplier là ngon chứ giề - độ rày anh Pointed có vẻ ưa sống chậm :lol:

Pointed · 5/3/13

VQ_audio said:

Túm cái váy cho nhanh là LK xịn chạy đúng y/c từ supplier là ngon chứ giề - độ rày anh Pointed có vẻ ưa sống chậm :lol:
Click to expand...

Dạ, bẳm cụ em chả dám tơ mơ to tát thế đâu ạ
...vì tánh em tham lam nên lén thấy cái bàn chân nhỏ, đẹp thì lại muốn lần lên đầu gối rồi...., tới tận cái "cội nguồn" của sự hay ho nên thỉnh thoảng cũng quên mất trên đầu gối ...còn có cái tay khác :lol:

cụ Lý xóa post nhanh quá nên đâm cái báo cáo xxx vs led lại thành vô duyên nhỉ , thôi em cứ để đấy, coi như thỉnh thoảng câu trộm được một bót

touch3G · 5/3/13

mimosalq said:

Trời 1 đống tụ polystyren,elna silmic II,5000 con didoe 1N4148 của Motorola...kỳ này nhậu cho hết cùng với 4 lit Uýt ki...
Click to expand...

Bác Quang sướng thật, chắc bà cụ cặp nách về cho cậu quí tử đây mà.

corube1981 · 5/3/13

anh Quang ơi,2 con sò sắt dùng cho mạch ổn áp toàn mạch Naim,dùng con sò sắt nào thay thế cho fet 5200 -1943 hả anh?

kirato · 5/3/13

touch3G said:

mimosalq said:

Trời 1 đống tụ polystyren,elna silmic II,5000 con didoe 1N4148 của Motorola...kỳ này nhậu cho hết cùng với 4 lit Uýt ki...
Click to expand...

Bác Quang sướng thật, chắc bà cụ cặp nách về cho cậu quí tử đây mà.
Click to expand...

em kết chổ màu đỏ nì, a Quang nhớ chờ e về nhá

doancancel · 5/3/13

touch3G said:

mimosalq said:

Trời 1 đống tụ polystyren,elna silmic II,5000 con didoe 1N4148 của Motorola...kỳ này nhậu cho hết cùng với 4 lit Uýt ki...
Click to expand...

Bác Quang sướng thật, chắc bà cụ cặp nách về cho cậu quí tử đây mà.
Click to expand...

Mama đại ka về ,thế là đại ka hết nạp tụ ko dây rồi :lol:

corube1981 · 5/3/13

kirato said:

touch3G said:

mimosalq said:

Trời 1 đống tụ polystyren,elna silmic II,5000 con didoe 1N4148 của Motorola...kỳ này nhậu cho hết cùng với 4 lit Uýt ki...
Click to expand...

Bác Quang sướng thật, chắc bà cụ cặp nách về cho cậu quí tử đây mà.
Click to expand...

em kết chổ màu đỏ nì, a Quang nhớ chờ e về nhá
Click to expand...

còn đại ca khi nào quay lại tp đầy tụ ko dây này thế?

mimosalq · 5/3/13

corube1981 said:

anh Quang ơi,2 con sò sắt dùng cho mạch ổn áp toàn mạch Naim,dùng con sò sắt nào thay thế cho fet 5200 -1943 hả anh?
Click to expand...

ED203 đó em.

hoangde2005 · 5/3/13

mimosalq said:

corube1981 said:

anh Quang ơi,2 con sò sắt dùng cho mạch ổn áp toàn mạch Naim,dùng con sò sắt nào thay thế cho fet 5200 -1943 hả anh?
Click to expand...

ED203 đó em.
Click to expand...

Con này NPN Anh Quang có datasheet cho em với đi. thanks

corube1981 · 5/3/13

mimosalq said:

ED203 đó em.
Click to expand...

trời,tình thưong mếm thương hết rồi anh ơi,phải đi kiếm tiếp về dùng thôi.lấy MJ15003G dùng luôn dc ko anh?

mimosalq · 5/3/13

corube1981 said:

mimosalq said:

ED203 đó em.
Click to expand...

trời,tình thưong mếm thương hết rồi anh ơi,phải đi kiếm tiếp về dùng thôi.lấy MJ15003G dùng luôn dc ko anh?
Click to expand...

Được chứ,mai qua lấy regu về không anh để đó dễ bị cướp quá...

corube1981 · 5/3/13

mimosalq said:

corube1981 said:

mimosalq said:

ED203 đó em.
Click to expand...

trời,tình thưong mếm thương hết rồi anh ơi,phải đi kiếm tiếp về dùng thôi.lấy MJ15003G dùng luôn dc ko anh?
Click to expand...

Được chứ,mai qua lấy regu về không anh để đó dễ bị cướp quá...
Click to expand...

đạ mai em tranh thủ chạy lên anh,biến áp em chưa thay dây cho anh dc nữa vì chưa mua dây điện tốt dc :lol:

Log in or Sign up

DIY và nhân bản Naim NAC, NAP & CAP từ A-Z

mimosalq Advanced Member

tranguyennguyen Advanced Member

mimosalq Advanced Member

Attached Files:


tranguyennguyen Advanced Member

mimosalq Advanced Member

tranguyennguyen Advanced Member

mimosalq Advanced Member

corube1981 Advanced Member

mimosalq Advanced Member

Pointed Advanced Member

Tun_audio Advanced Member

mimosalq Advanced Member

Pointed Advanced Member

VQ_audio Advanced Member

Pointed Advanced Member

touch3G Advanced Member

corube1981 Advanced Member

kirato Advanced Member

doancancel Advanced Member

corube1981 Advanced Member

mimosalq Advanced Member

hoangde2005 Advanced Member

corube1981 Advanced Member

mimosalq Advanced Member

corube1981 Advanced Member

Share This Page

Log in or Sign up

Useful Searches

DIY và nhân bản Naim NAC, NAP & CAP từ A-Z

mimosalq Advanced Member

tranguyennguyen Advanced Member

mimosalq Advanced Member

Attached Files:


tranguyennguyen Advanced Member

mimosalq Advanced Member

tranguyennguyen Advanced Member

mimosalq Advanced Member

corube1981 Advanced Member

mimosalq Advanced Member

Pointed Advanced Member

Tun_audio Advanced Member

mimosalq Advanced Member

Pointed Advanced Member

VQ_audio Advanced Member

Pointed Advanced Member

touch3G Advanced Member

corube1981 Advanced Member

kirato Advanced Member

doancancel Advanced Member

corube1981 Advanced Member

mimosalq Advanced Member

hoangde2005 Advanced Member

corube1981 Advanced Member

mimosalq Advanced Member

corube1981 Advanced Member

Share This Page
