Mcap thì cũng nhiều loại anh ơi, em chỉ có loại thường thui chứ cái "cục" chữ vàng vàng bên trên em không chơi nổi đâu

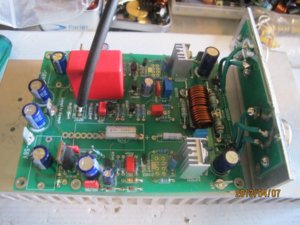

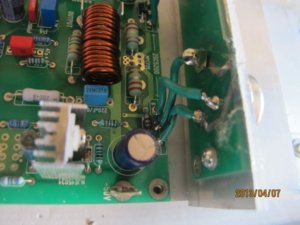

Trên pcb công suất có 2 điểm lưu ý: TR1+TR2 là nơi gắn mấy con BJT Âu Mỹ Q1+Q2 là nới gắn mấy con BJT Japan TR5 =BC550 Nhớ là đã gắn cặp này thì không gắn cặp kia . C19 là option chỉ có em dùng thôi,anh em khỏi gắn tụ này nhé.
gIÁ TRỊ TRỞ NHƯ SAU,TẤT CẢ DÙNG 1/4W TRỪ KHI CÓ CHÚ THÍCH R1=100K R2=24K R3=2K7 R4=1K R5=22K R6=R7=100R R8=620R R9=1K R10=22K R11=1K R12=2K7 R13=2K2 R14=27R R15=68 R16=680R R17=560R R18=27K R19=680R R20=390R R21=R22=R23=100R R24=R25=220R >=0.5W R26=R27=R29=0.22R 2W R28=8.2R 2W R30=10R R31=1K8 bIẾN TRỞ =2K
TR1=TR2=TR3=BC546B ,BC559C,BC547... TR4=FZT957 TR6=FZT857 TR5=BC550 TR7=MJE15030 TR8=MJE15031 CON TỤ C6=68Uf XOAY ĐẦU LẠI GIÚP EM

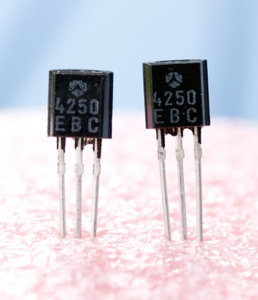

Chào các bác Mấy cái này ..., sao lại có 2N4250 dạng TO92 giống như BC550 , BC560 như thế này , theo bác Hieu Vũ thì nó là mắt trâu mà , không hiểu , nhưng nghe thì cũng giống như 2N4248 mắt trâu vậy :lol: , chân cẳng thì ngược so với BC550/560 . Thân
em tháo máy thì củng có những em nì dạng TO92, nhưng chỉ có 1 con 1 con chân ràng thui ,nên cứ để rình tiếp :lol:
Mình mua thử vài em ở một tiệm chuyên đồng nát ( Garland, Texas 75041) , đã PM cho bác để bác check lại cho kỹ , cũng nghi ngờ quá , nhưng nó nói là 2N4250 của Rockwell gì đó mà , giá bàng tiền gởi xe ở Nhật........(Tảo ) Thân

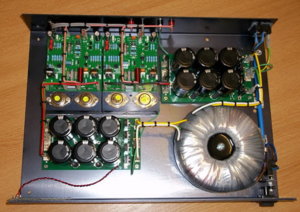

gọn gàng quá anh ơi,anh cứ đầu độc em hoài nha,triển khai em 4 sò đi anh ơi,2 sò ae làm nhiều quá rồi,mình phải tăng đô lên cho hok giống ai,pre em còn thiếu 2 quả elna 10uf + x 47uf + 2 x 100p hịn nữa,anh có để em nha anh,em tìm xuyến quấn tình thương mếm thương với anh heng,dạo này khó khăn quá nơi tìm đồ trao đổi thôi
Anh Quang và các bạn mong chĩ dẩn dùng. Lần dầu tiên khi cắm naim vô nhưng quên keó dây ground cho hai vas và nguồn psu thì nó nỗ caí dùng , khoí tùng lum và con 470uF/50V cap ở bên negative cũạ con xò loỉ ruột. Hôm nay taó gan thay con cap mới và thữ thì thấy bốc khoí nên ngưng ngay. Mình không biết trouble shơoting bắc từ dâu. Xin chĩ dẩn. Quân.

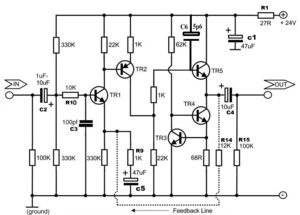

còn thiếu con R3 - R23 = ???? vậy anh?có phải là 330K ko? và con R8- R28 nếu dò theo pre trc thì nó là 330K,nay anh thay thành 100k,có đúng ko anh Quang?anh xem lại giúp em nhé,thanks

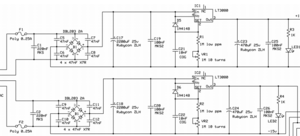

Bác kiểm tra lại sò, lái và trans xem sống hay ko đã. Tiếp theo kiểm tra các con trở 0.22R & 100R gần sò và lái. Tiếp đến bác xem lại phần CCS xem đã hoạt động lại chuẩn chưa bằng cách chưa cấp nguồn cho công suất, chỉ cấp nguồn cho VAS, dùng thang mV kiểm tra áp giữa 2 chân B cặp lái xem đạt 1.8 - 1.9mV ko, kiểm tra DC offset đạt ko rồi hẳn vào lại bước đóng nguồn cho công suất. Vì mạch đang pan nên bác đóng nguồn nên sử dụng 2 trở 100R / 0.25w trước B+ / B- để đề phòng, khi ko thấy có sự cố mới lấy trở ra. NAP135 tương đối dễ ráp nhưng chủ quan vẫn bùm chéo thiệt hại. Lần trước em cũng đi cả cặp sò match pair tiếc đứt ruột vì chủ quan đưa que đo vào chạm chân 2N5551 :mrgreen: Trường hợp dùng regu riêng cho VAS thì phải phi mass từ VAS về công suất, một số ko nối ngoài thì phải nối mass ngay trên mạch (từ vị trí vào mass của VAS đến điểm vào mass CS), cùng 1 mục đích nhưng mà em thì vẫn thích kiểu chồng tầng dùng cọc đồng làm cọc mass chung luôn cho lẹ
Không thông mass hai nguồn psu và vas ko nổ dc đâu, chỉ bòm loa nếu có cắm loa thôi Chắc pan chỗ nào nữa đó
Nghe qua Naim bài này......... http://www.youtube.com/watch?v=ZO6DR3NVYLc So sánh 300B,845 và Naim nhé...
Con này là IC nguồn xung mà bác, nó là Step-Down Switching Regulator :mrgreen:. Ampli toàn dùng nguồn tuyến tính ko à
Bác dothanhsonxd nói đúng đấy, naim cũng trâu lắm. em cắm nhầm out loa sang gnd một lần hôm nọ nó làm cái lóe ( sáng trong cầu chì) thế thôi :lol: nối đúng và lắp lại lại ok offset vưỡn k vấn đề . Có lần mất một bên vế nguồn do que đo chui vào máy chập một bên nguồn thế là em nó phang ra loa những 35VDC nhưng bvl đã hãm lại sự sung sướng quá mức đó bằng một phát đèn led bật lại :lol: thế đấy hihi.
