Không phải anh đâu cái này của thằng củ khoai trên mạng đó ,thật là sáng tạo. Anh làm cái này thì giờ đâu mà cầm ly...
1/mimosalq: 10 cặp MJE15030/15031 + 100 ZTX694B 2/star385960: 2 cặp MJE15030/MJE15031 +2 cặp FZT857/FZT957 +6 BC546B+ 6 ZTX694B 3/Tun_audio: 2 cặp MJE15030/MJE15031 + 4 cặp FZT857/FZT957 + 6 ZTX694B + 25 tụ RFS Elna Silmic II 100uf/100v + 8 2N5551 4/Hoangde2005: 2 cặp MJE15030/15031 + 2 cặp FZT 857/FZT957, 12ZTX694B, 2 con 47uf/50 Elna SilmicII, 2 con 10uF BP Elna Silmic II 5/anhtuanhpqn: 4 MJ15003, 2 cặp MJE15030/15031 + 2 cặp FZT 857/FZT957, 6 BC546B, 10 tụ elna silmic II 10uf/50v 6/Cacom: 2 cặp MJE15030/15031, 2 tụ elna silmic II 10uf/50v và 2 tụ elna silmic II 47uf/50v 7/ Addictd: 2 cặp MJ15024, 2 cặp MJE15030/MJE1503, 2 cặp FTZ857/FTZ957,6x BC546B, 6x ZTX694B, 2 LM317 vỏ sắt 8/ Kirato: 2 cặp MJE15030/MJE15031 9/Langbam: 2 cặp MJE15030 và 2 cặp MJE15031, 12 tụ elna silmic II 10uf/50v và 12 tụ elna silmic II 47uf/50v 10/tranhuuan: 4 Cặp MJE 15030/15031, 2 cặp ZTX 653/753, 14 BC546B, 2 BC556B 11/Sevensix; BC 546B x 12 con;ZTX 753 x 4 c;ZTX 653 x 4 c;2N 5551 x 4 c;MJE 15030 x 4 c;MJE 15031 x 4 c;MJ 15003 x 8 c 12/Bluemoon1974 BC 546B x 8 con; BC550 4c; MPSA56 08 con, MPSA06 8 con, Tip35C 4con ,39pf 2 con, 47pf 2 con 13/leminhfsc: 4 MJ15003, 2 cặp MJE15030/15031 + 2 cặp FZT 857/FZT957 14/ touch3G: MJ15003 x 4; 2 cặp MJE15030/15031; 2N5551 x 10, cap mica 5pF 500V x 6 15/tngoctu: 2SA1216 x 4 16/ Trình còi: MJE15030/15031 x 4 cặp 17/doidepkn : MJE15030 x2; MJE15031 x2; ZTX653 x2; ZTX753 x2; MJ15003 x4; Elna silmic II : 10uf/50v x4, 47uf/50v x4
Nhờ thằng em đi kiếm tụ BHC mà nó bảo ko có, Nó làm cặp tụ này mua tại nước ngoài 7.5USD/quả (tới shop mua). Cái này dùng cho naim có ổn ko các bác nhỉ? . Thằng em nó bảo sx ở canada

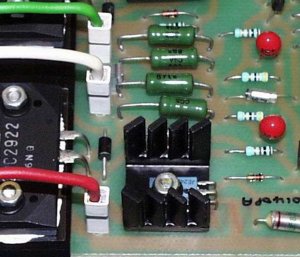

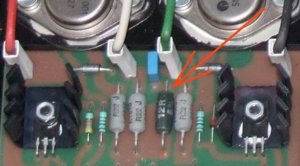

các bác có biết con điện trở mầu xanh gọi là gì không? trước em mua bên stav được 2 con nhưng lâu rồi không nhớ tên là trở gì

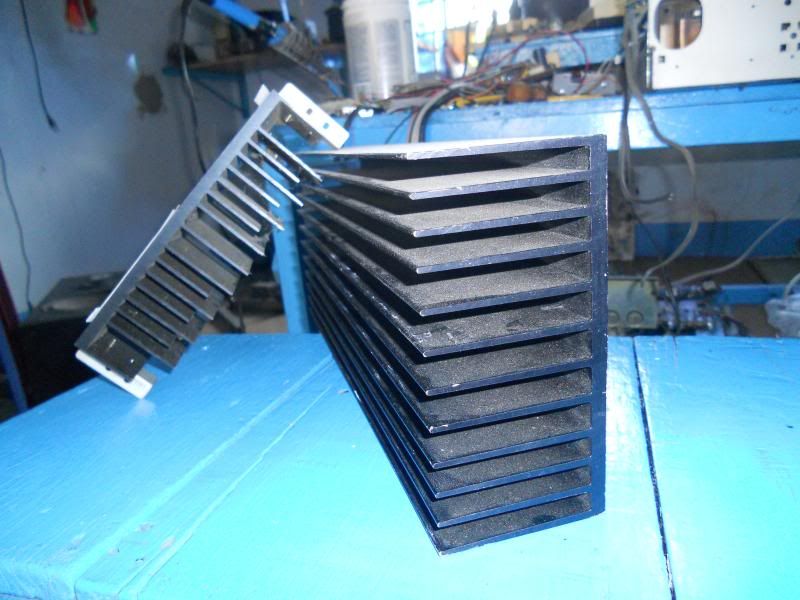

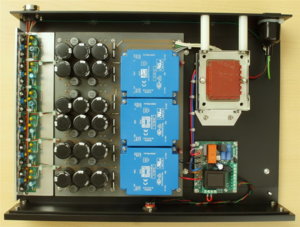

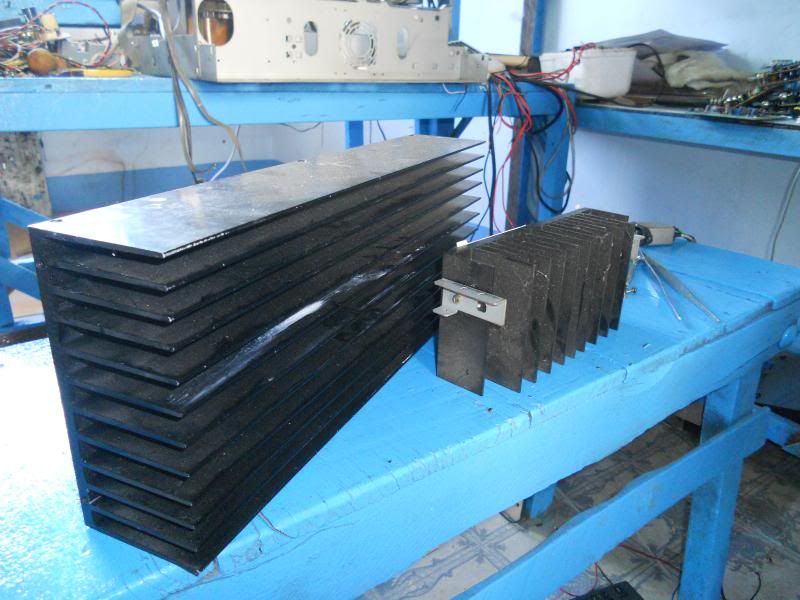

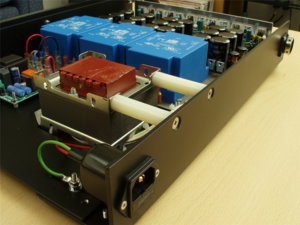

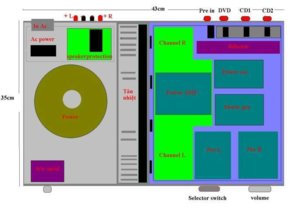

wao. nhìn tổng thể rất đẹp. nhưng cái vỏ cho em nó kích thước bao nhiêu là vừa vậy bác Đoàn ơi. em ăn cắp công nghệ nhé. đừng kiện em tội nghiệp. ráng đầu tư cái vỏ cho đẹp. Và các anh cho em hỏi. hai cái tản nhiệt này. dùng thế nào? cái nhỏ có đủ cho 4 con sò naim không, hay là cắt cái lớn ra làm 3 cho 3 kênh. hiz, em quên hình . cái nhỏ vừa mới rã được trong xác máy ve chai bụi bám đầy, mừng quá chụp luôn các anh thông cảm. .cái lớn có lâu rùi, nhưng ngán công đoạn cắt nó ra nên chờ tới giờ. xin ý kiến các anh. xin cảm ơn

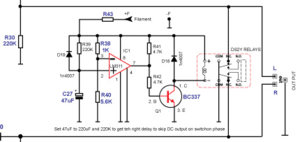

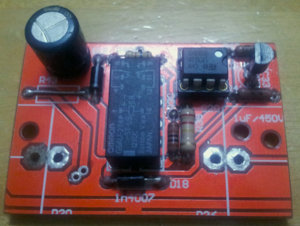

Con NAC72 có một bệnh chung với pre khác là gây ù nếu mở sau, tắt trước pow. Hôm nay em lọ mọ cắt mài thu được cái mạch này, về cơ bản ok rồi nhưng đang có 2 vấn đề cần hỏi các bác. - Do em muốn dùng nguồn chung 24vdc / 3A của pre, nên dòng vượt quá giới hạn relay (relay khoảng 1A). Như vậy theo em tính để hạn dòng thì cần lắp // 1 trở hạn dòng vào cuộn coil của relay theo công thức I = I1-I2 (ở đây là dòng thừa 2A). Cuộn coil em đo được R = 1K5, như vậy lắp // vào coil R = ? để relay khỏi tèo ah? - Áp em dùng là 24VDC cho pre, relay tín hiệu tốt em chỉ kiếm được con 12VDC, bác nào có con 24VDC nhượng lại em 1 con, em chân thành cảm ơn. Thanks. p/s: mạch đóng trễ tín hiệu này của mr Hào em cắt từ pcb i/v hỏng (mong cụ Hào lượng thứ) :mrgreen: Trong hình em dùng 2N5551 thay cho BC337 nên các cụ đừng bảo em ráp ngược ah.
1. cái bác cần là hạn áp chứ chả liên quan gì đến dòng ở đây. 2. Để dùng con relay này ở áp 24VDC thì bác nên phang cho nó 1 con 7x vào đó mới an toàn chứ đừng hạ áp bằng trở phát sinh nhiệt rất lớn. 3.Nếu có dùng trở hạ áp cho relay thì nối tiếp với relay khi nối tiếp thì nguyên tắc dòng qua relay và dòng qua con trở đó bằng nhau. áp dụng định luật ôm vào tính là ra trị số con trở cần dùng, có trị số có dòng chạy qua trở rồi thì tính ra được CS con trở cần gắn vào đó. PS, cái mạch này cắt từ IV quang hào thì phải kiểm tra kỹ xem cái đó có bị lỗi không vì IV có nhiều PCB lỗi chỗ bác đang cần.
Cảm ơn bác tuninh. Ý em là hạn dòng bác ah (relay 12VDC này em chỉ gắn demo). Em đang hỏi là nếu em dùng relay 24VDC thì đã = áp với nguồn pre nên ko cần phải hạ áp. Nếu hạ áp thì đơn giản rồi ah, em hiểu là nên dùng ic hoặc trở nối tiếp. Vấn đề là áp cấp 24VDC ko thay đổi (coil relay là 24VDC) thì cần hạn dòng vì nguồn cấp lên tới 3A, trong khi cuộn coil của relay chỉ chịu được max = 1A. p/s: mạch này đang chạy tốt phần đóng trễ này nên em mới cắt, do cắm rút nhiều quá nên mạch bong tróc em bỏ lâu rùi giờ cần lôi ra khoan cắt Thanks.
câu hỏi của bác hơi khó hiểu tại sao bác lại hạ dòng để làm gì? :lol: chỉ khi bác gắn nối tiếp với thiết bị dòng lớn mới sợ chứ bác đang nguôi bằng cái nguồn thì cho dù nguồn cấp của bác cả trăm A đâu có ảnh hưởng gì đến con relay ???? dòng chạy qua tải đâu liên quan gì đến nguồn. câu hỏi của bác hơi cắc cớ, nguồn của bacscos 3A giờ muốn câu thêm tải song song với relay cho đủ 3A thì những thứ khác sống bằng gì
Câu hỏi của em ko khó hiểu, do em diễn đạt kém thôi. Em hỏi đơn giản hơn, datasheet của relay cho thấy coil relay chỉ chịu được dòng max = 1A. Em nuôi coil này bằng nguồn 3A thì có tèo relay ko ah? Vì trước đây em cũng từng ráp vào i/v dạng relay này mỗi lần nó đóng điện dù dòng của nguồn chỉ khoản 2A nhưng nó kêu xẹt và rít dài khi đóng (chứ ko đóng tạch như thông thường). Thanks
càng hỏi càng cắc cớ, Thằng điện lực nó kéo cho bác sợi dây 30A vào nhà. bác cắm cái quạt 220V 50W vào ổ cắp , hỏi cái quạt đó có chạy được không? Nguồn 3A không có nghĩa nó sẽ chạy hết 3A qua tải. :roll:
Hiiiii, em vẫn biết ví dụ của bác, nhưng sở dĩ có câu hỏi "cắc cớ" này vì nguyên nhân em nêu trên, relay ko đóng tạch như thông thường mà rít dài nghe rất ghê khi đóng, em thay cả chục con đều bị hiện tượng này, trong khi em đem nó qua nguồn nuôi có dòng nhỏ hơn thì ko bị, bác có thể giải thích hộ em vụ cắc cớ này ko ah? Sorry bác, em cố học cho đỡ dốt nên mong bác đừng phiền. Thanks.
lòng vòng mãi giờ mứi hiểu vấn đề, cái tiếng rít bác nói là rít của relay ( coil) hay rít của tín hiệu âm thanh do relay đón ngắt làm ảnh hưởng đến tín hiệu. con diode gắn ở chân relay bác có gắn không?, thử thay con đó bằng con khác xem thế nào. Bác nói rõ thêm tí đi bác mang cả bảng mạch đó sang nguồn khác hay chỉ mang cái relay? [/quote] Hiiiii, em vẫn biết ví dụ của bác, nhưng sở dĩ có câu hỏi "cắc cớ" này vì nguyên nhân em nêu trên, relay ko đóng tạch như thông thường mà rít dài nghe rất ghê khi đóng, em thay cả chục con đều bị hiện tượng này, trong khi em đem nó qua nguồn nuôi có dòng nhỏ hơn thì ko bị, bác có thể giải thích hộ em vụ cắc cớ này ko ah?[/quote]
OK bác, như vậy em cũng phần nào yên tâm nhưng vưỡn chưa hiểu sao em dùng nguồn nuôi khác nó lại ko rít lên như vậy, trên cùng 1 pcb. Diode gắn // với coil thì lúc nào chẳng có bác ah, nếu ko có dễ dính đòn em sợ lém. Thanks.
Nguyên lý mạch này của lão hạc là relay không đẫn tín hiệu mà chỉ nối tắt tín hiệu ra, khi relay đóng tín hiệu chạy thẳng ra chứ không qua bản cực của relay, tiếng rít ở đây có phải là cái tiếng relay nó đóng không dứt khoát mà lạch cạch vài phát mới im không?
Dạ ko bác, nó rít dài rất lớn, ở khoảng cách 2m vẫn nghe rõ, nghe như người ta kéo ... thuốc lào vậy ... em bị cả 2 mạch i/v dạng này rồi, khi cấp nguồn dòng nhỏ thì ko sao, chứ dùng chung nguồn đốt tim (theo thiết kế của cụ Hào) là bị. Ko hiểu tại sao nữa, vì vậy mà em mới đẻ ra cái vụ ... hạn dòng mà bác nói là cắc cớ đó ah. Thanks.
