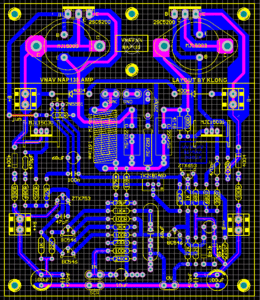

Đây là VNAV-NAP135 đã được chỉnh sửa và hoàn thiện, các Cụ xem còn viên đá, viên sỏi nào nữa ném giúp Em với!
Em đã làm thêm 1 cái jack3 chân chỗ con 2N5551 để Cụ nào muốn bù nhiệt tốt thì bắt em này trực tiếp lên tản nhiệt, chân hàn vào cái jack3 này và cắm uỵch một phát là ngon luôn! Với PCB này có thể đáp ứng tất cả yêu cầu sau: 1: Sò sắt, sò than: OK 2: Chơi nguyên bản như NCC: OK 3: Chơi nguyên bản như NAP135: OK 4: Chơi theo VNAV-NAP135: cũng OK nốt. Cụ thể thế nào khi xong mạch nguồn Em sẽ có "Hướng đẫn sử dụng trước khi dùng" :lol:
2N5551 không nhất thiết phải bắt vào tnr nhiệt đâu cụ, cụ chỉ cần layout cho nó sát vào cái tản nhiệt là ổn rồi. Nếu bắt anh em câu dây thì lại phải có phương án cố định con TO-92 đó. Mong cụ xem xét.
Không phải câu dây mà chỉ là 1 cái Jump thôi nhưng bù lại đảm bảo được đường mạch lớn (cấp đủ dòng)cho phần nguồn B+ và output, nếu theo cách của Bác thì cái đường mạch B+ nó bé tí tẹo Bác ạ! Thân!

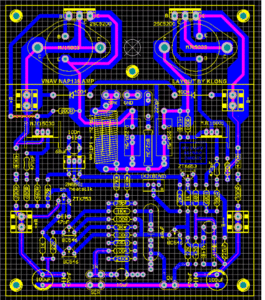

Em post lại cái layout đã sửa lại vị trí của 2N5551, nếu muốn lắp lên tản nhiệt cũng vẫn được vì Em đã để lỗ vít để bắt nó lên tản nhiệt!
Các Cụ xem xét, bóng bàn rồi chốt số lượng cụ thể cho Em nhé! Em xin phép đi ngủ đây, Hôm qua lại mất ngủ tiếp, không hiểu sao từ khi khởi động lại vụ Nem Chả này Em mất ngủ liên miên! @Bang chủ: Em đang chờ cái Nguồn Regular của Bang chủ để layout nốt rồi đi ngủ đây ạ!

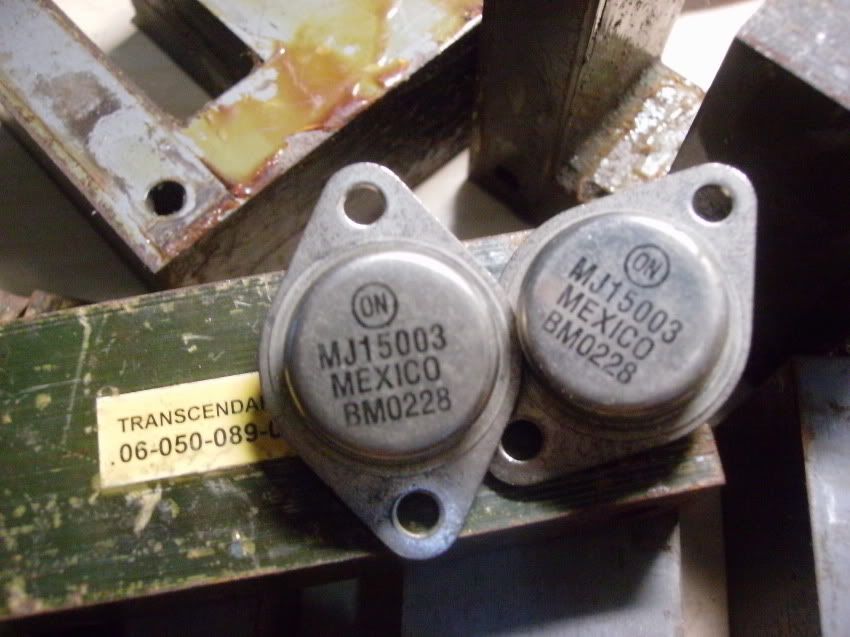

Lão Gà này đi kiếm ve chai nhanh đi lão nếu kiếm được nhiều chuyển cho Em máy cặp :lol: ! Lão mà không kiếm được là Em không gửi PCB cho Lão đâu nhá!(Tối hậu thư đấy! )
Kiểm tra transistor bằng cách này cụ ơi....... http://www.kythuatvien.com/h/283/Other. ... istor.html
Cụ à, ênđó em không lo bằng bên kia đâu ạ, chân co sò than bên phải nối vào chân C phía ngoài của sò sắt, nhưng chân đó không đấu sang chân bên => nếu lắp sò than sẽ phải nối 2 chân C của sò sắt bằng cách câu dây. Nếu đi mạch như em thì vẫn hoàn oàn có thể layout đường mạch lớn chứ cụ ! Kính cụ cân nhắc ![/quote] Như thế này thì tốt cho những người dùng sò sắt, còn sò than sẽ bị đường mạch bé, nếu giãn mạch để to ra thì lại khó gắn vào tản nhiệt nếu muốn gắn đứng sò! Em đã cân nhắc điều này, chỉ 1 cái jump như 1 con trở là xong, không nặng nhọc cũng chẳng phải câu kéo gì mà đảm bảo được cả 2 phương án sò sắt và sò than! Thân! Em sẽ cân nhắc cái đánh dấu đỏ :lol:

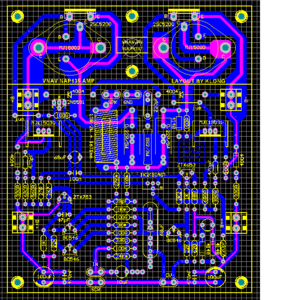

Sau khi cân nhắc kỹ mọi vấn đề thiệt hơn, Em nghĩ layout thế này sẽ là ổn nhất! Kích thước là 12mm x 14mm.
Em nghĩ chắc là chốt danh sách đăng ký được rồi các cụ nhỉ?Cụ long xem có mạch Regu chưa thì đặt luôn mà chiến thôi...... :mrgreen: Sau khi cân nhắc rất kỹ em xin được đăng ký và chỉnh sửa lại đôi chút. :mrgreen: A= 1 B=1 E=2 Làm phiền cụ văn cào với ah
Tình hình là Cụ Trưởng thôn vẫn chưa truyền bí kíp Regular cho Em nên Em vâbx đang bóc lịch chờ Cụ Trưởng thôn ạ! Cụ Trịnh và Cụ Văn thống kê lại và báo giúp Em xem tổng là bao nhiêu PCB công suất và bao nhiêu PCB nguồn. Lưu ý các Cụ là mỗi 1 Kênh sẽ gồm 1PCB công suất và 1PCB nguồn regular(Riêng bo nguồn này thì tùy theo người dùng. Nếu làm theo như NCC200 hay NAP135 thì không dùng)như vậy 1 bộ VNAV-NAP135 hoàn thiện sẽ gồm 2PCB công suất và 2PCB nguồn Regular! Vậy Em xin kính Kông báo để các Cụ biết rõ tình hình! giá chính thức sẽ chỉ có chính xác khi Em iết số lượng chính xác vì Em phải chờ bên Nhà máy họ báo giá!
Em đính chính chút là có thể sử dụng 1 bo Regu cho 2 bo công suất được,nếu chơi mono mới cần thiết dùng 2 bo Regu ah!Nên các cụ cứ an cái tâm ah :mrgreen:
Kính báo: vì tình hình phê duyệt layout và chuẩn bị linh kiện hơi chậm trễ nên danh sách đăng ký được tiếp tục mở thêm một vài ngày. Các bác đăng ký rồi thì 'nín" thêm một tí nữa. Các bác chưa đăng ký thì xem xét nhé.
