DIY và nhân bản Naim NAC, NAP & CAP từ A-Z

E hiểu rồi, nhìn cái hình lúc đầu e tưởng bộ regu này cấp nguồn riêng cho phần driver và phần pow. Giờ nhìn kĩ lại mới hiểu vấn đề.
Thanks...



Cụ Thuylt ơi! Cái thông số biến áp cụ đưa là dùng cho 1 kênh hay 2 kênh vậy?

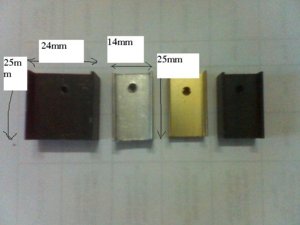

Đây là 2 loại tản nhiệt cho đèn lái và đèn Regu có thể dùng cho Dự án này! nếu không nóng thì dung loại nhỏ, nếu nóng dùng loại to, cả 2 loại này đề rất phổ biến ở chợ Giời và Nhựt Tảo! kính báo để các Cụ yên sờ tâm nhá!



Thế này nhé :
+ Từ Biến áp (24-0-24) bác nắn thành DC -> tụ lọc nguồn -> +/- 35VDC ( là B+ 1 và B- 1)
+ Từ B+ 1 và B- 1 bác đưa vào B+ và B- trên board công suất .
+ Từ biến áp (34-0-34) bác nắn thành DC -> tụ lọc nguồn -> +/- 48VDC (là B+ 2 và B- 2)
+ Từ B+ 2 và B- 2 này bác đưa vào B+ và B- Board Regu và B++ và B-- trên Board Regu bác đưa vào B++ và B-- trên Board công suất .

@ Em có 1 mớ 2N3055 xịn , không biết lắp vào đây có ổn không mấy bác , nếu được cho em đu theo với ạh.
Em xin đăng kí : A = 1 , E = 1 (các linh kiện bán dẫn của Board công suất (không sò công suât nhé) và Board Regu)



Các cụ chớ nóng vội, sơ đồ đấu sẽ trở nên rất đơn giản sau khi các cụ đã nhận PCB trong thực tế.

Nếu còn gì thắc mắc, khi nhận PCB sẽ được tư vấn kĩ thuật luôn.

Đừng viết ra vừa dài vừa phức tạp ạ.



hì hì , em đọc rùi bác ạh , em theo dõi bên Bán Dẫn thường xuyên mà .
cách mà bác trưởng thôn nêu ở trang 63 là để ae dễ hình dung đâu là NCC và VNAV-NAP 135 .

cái này em theo ý của bác trưởng thôn chứ bộ , nếu không có thêm 2 cuộn 10VAC (tổng ở biến áp sẽ là 34-0-34) thì sau khi qua Regu áp sẽ giảm xuống khá thấp .

@Àh , em nghĩ mình nên quấn biến áp ra 25-0-25 bác ạh , vì 25VAC mới đủ 35VDC , rồi thêm 2 cuộn 10VAC nữa ạh.



Em xin Post nốt PCB file PDF với tỉ lệ 1:1 để các Cụ có thể down về để tìm tản nhiệt và bó trí Chát sít theo ý mính Đây là kích thước chính xác:
PCB công suất: 11,95mm x 13,97mm
PCB nguồn : 6,85mm x 10,56mm
Về phần nguồn: Em xin nói rõ là phiên bản VNAV NAP135 sẽ có 2 nguồn:
1. Nguồn dùng cho tầng đầu: +-55V trước ổn áp và sau ổn áp còn +-45V dòng khoảng 500ma
2. Nguồn dùng cho tầng Công suất: +-35V dòng 7A cấp thẳng(Tuy nhiên đây là điện áp khuyến cáo với điện áp này công suất dự tính sẽ là 70W/Kênh. Nếu Cụ nào muốn tăng công suất hoặc Mod theo sở thích có thể tăng nguồn này lên). Em xin mạn phép Cụ Trưởng Thôn Kông Báo với các Cụ như vậy! Nếu sai sót gì Cụ trưởng Thôn đính chính giúp Em nhé! :lol:



Ngài đang nghĩ rất chuẩn rùi đóa.
Nguồn AC : 35-25-0-25-35 là Ok rùi.
Muốn tăng CS thì tăng nguồn lên nhưng theo tôi ko cần thiết đâu.
Tăng cao là DC cho Driver +/- 50Vol (đã trừ rớt trên Regu khoảng 8Vol) và DC cho Output +/- 40 là OK lắm rùi.
B rgds.



He he, cho em đổi đặt hàng A=1 B=1 C=1 D=1 E=2 F=1



Hi binhcn
Lọc nguồn Naim thường dùng tụ Philips.
Nếu là tôi tôi chỉ cần xài tụ Tàu nối // chục quả vào là quá ngon rùi.
Thực ra Key của âm chất Naim không phải ở tụ lọc nguồn mà là ở chỗ triết lý thiết kế mạch, phần tụ trên đường đi của tín hiệu họ dùng tụ Tantan, hồi tiếp và hạn băng thông họ dùng Poly or Nilon Cap.
Chính vì để giữ nguyên Âm chất Naim BTC đã lấy nguyên bản Part List để trân trọng gửi mua và không cải tiến, về phần Super regu cũng vậy chính ý tưởng cũng là của khoai tây , VNAV NAP135 chỉ áp dụng ý tưởng này cho Phần Driver Amp để đáp ứng lối DIY của ACE VNAV : "sành điệu"_ngon_bổ_ rẻ_dễ :lol:
Brgds



Các bác update giúp em với nhé,đừng bỏ sót em tội nghiệp,cảm ơn nhiều. A=1 B=1 E=4.



bác longpcb nhớ làm cái lỗ chân linh kiện to to 1 chút nhé, cắm rút cho nó dễ



Các Cụ lưu ý là hôm qua em có post kích thước pcb bị sai dù vấy file pdf vẫn là file chính xác đấy nhe! Em đính chính lại:
PCB công suất: 11,95mm x 13,97mm
PCB nguồn : 6,85mm x 10,56mm
PCB sẽ được làm bằng Fíp thủy tinh 1 mặt, như NAC72. Một bộ đầy đủ gồm 2PCB Công Suất + 1PCB nguồn.
Cụ nào chơi xịn thì 02 pcb Nguồn cho riêng từng kênh!



Ý bác định nói đơn vị là centimet(cm) hay millimet(mm) mm thì bó tay! đố ông nào hàn được :mrgreen:



Úi chết Em vẫn gó nhầm! Cảm ơn Anh nhắc nhở :lol:

PCB công suất: 11,95cm x 13,97cm
PCB nguồn : 6,85cm x 10,56cm



Vụ này mà còn theo được các bác cho em theo 1 bộ nhé:
A=1,B=1,D=1,E=1.
Em còn chưa biết liên lạc với bác nào cho dự án này, không biết khói lửa thì liên lạc với ai đây ah.



Em mạn phép update, góp nhặt lại các cụ đã đăng ký và điều chỉnh. Mời các cụ tiếp!



Cụ thủy làm ơn cho e hỏi với nhé!em tinh dat nguồn với thông số như sau có được không ah?25-0-25 (4a) 35-0-35(500ma) trên mỗi cục riêng biệt hay lam cùng trên một cục thì tiện hơn vậy cụ?e đang lăn tăn không biết nên làm một cục chung hay hai cục nguồn xuyến riêng biệt với thông số như trên cho mỗi kênh,cụ chỉ nảo giùm e với nhé ah



Các cụ quên phần em rồi
anhtuanhpqn A1, B1, C1, D1, E2.



edit



Chào các bác

Cụ Măng cụt ơi , cụ làm ơn cho mình đổi lại đăng ký lại nhé

A= 1 , E=4

Thân
NDHien



Chào mọi người
Bác Măng Kụt cho em đăng kí như thế lày nhé :
A = 1 , B = 1 , E = 2 .
