Hực... hực... lộn mèo rồi các bác ạ, NAPxxx chơi nguyên 2 con NPN cơ mà. Thôi đành cất tạm 2 cặp C3857-A1493 chờ dịp vậy. Bác Quang giúp em 8 x BC550 và 2 x BC560 được không ạ?

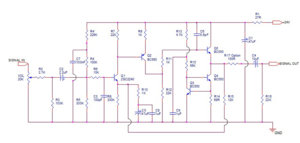

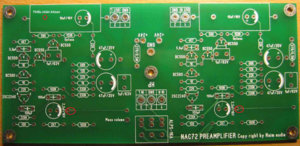

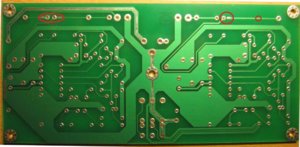

Có bác nào còn 2SC2240 không thì nhượng lại cho em 2 con ạ. Tại em đang dùng bo NAC72 của bác diyampli, mà bo này con T1 dùng C2240 nếu thay bằng BC550 thì chân của nó phải xoắn quẩy, trông như vậy sẽ không được mãn nhãn lắm! À bác diyamp ơi, bo của bác em soi lại thì còn mấy cái khuyết tật sau: - Mặt trên chỗ tụ input 2.2uF của cả 2 kênh bị đứt mạch in như hình - Mặt dưới chỗ tụ output 10uF cũng vậy, đồng thời còn thiếu 1 lỗ chân hàn tụ (optional) như hình Còn đây là sẹc ma em cặm cụi ngồi vẽ lại, không biết có sai ở chỗ nào không vì mắt mũi kèm nhèm quá rồi:
nhưng nét đứt mạch là ướp sườn cho tụ tín hiệu đầu vào và tín hiệu xuất đó bác. khổ bác rùi mạch có trên topic này , bác không tìm thấy ae port cho bác, cực cho bác quá.
Em cũng đang thi công Nac phiên bản này. Em thấy bác Diyampli làm bo này không có lỗi. Chỗ bác ghi thiếu lỗ khoan thì bác gắn tụ dạng nằm ngang vào sẽ thấy LK trên bo bo cân đối. Chỗ khuyết là để cách ly phần không dùng đến nếu bác gắn tụ thường. Nếu bác gắn tụ kiểu nằm ngang thì chỉ việc hàn điểm khuyết đó vào là ngon. Em vẫn chưa hoàn thành Nac vì thiếu R 330k-R 226k-C 5p6
Tụ xuất em dùng tạm 10uF Evox MMK khoảng cách chân 22mm nên khi hàn vào bo bên kênh L do khuyết mất 1 lỗ như em nói nên phải hàn nối chân tụ. Em thấy ở đây http://www.pinkfishmedia.net/forum/showthread.php?t=14700 tụi tây có đề cập tới tụ BC128. Không biết các bác Diyer nhà mình có ai quan tâm không nhỉ? Nếu có thì cho em ké 1 cặp với http://www.activecomponents.com/Pro...uminium-Capacitors-2222-128-56109_561260.aspx Trở 330K và 226K bác hỏi ở SieuthiAV là có đó bác. Em thì thiếu toàn bộ bjt của dự án này :lol:
Cái đó là options đó bác, khi hàn tụ đứng thì đa phần tụ nhỏ nên không nối cái nét đó làm chi cho nhiễu. Bởi vì nac rất dễ nhiễu kí sinh trên nét mạch. Khi hàn tụ nằm thì nối nó vào cũng bất đắc dĩ tí thôi! Mạch ok hết đã hai bác chạy rồi và đều dính pan cuả em hehe. Thằng này chơi đểu thật. Bán dẫn bác kiếm c2240 đi còn mấy em kia khó quá ới em. Muốn về origin thì em chỉ cách. Mạch copy hãng khá ngon k bị xì ù như các bản trước, đúng là háng!
Mấy em kia đã có bác Quang giúp đỡ rồi ạ. Chưa kiếm được C2240 nên em sẽ gắn tạm BC550, cũng may là chỉ phải xoay con trans thành 90 độ chứ không đến nỗi phải xoắn quẩy. Ý bác ORIGIN là thế nào ạ?
Cái óp sần này làm em toát mồ hôi. Sờ vào tụ loa kêu to, chứng tỏ nó thông mạch rồi, cắm tín hiệu nó im re. Soi lại , hi hi PAN óp sần kỹ thuật. Con tụ 1u cũng củ chuối ra phết
He he vụ này bác ToanHP cũng dính! Gọi điện cho em mô tả hiện tượng như bác luôn! Em hỏi bác ấy dùng tụ gì, đã hàn nối chưa? Bác ấy hàn lại OK luôn :lol: :lol:
Em nghe đồn là ra giêng khả năng có tổ chức contest Nap, Nac, GM4... gì đó ở Yên Bái thì phải! Loa tham chiếu là đôi loa hi-end chuyên phục vụ... đám cưới :lol: :lol: :lol:
Chả biết thật hay đểu, nhưng thấy có tên chú trong bảng vàng SN ngày hôm nay là anh cứ vào chúc mừng cái Chúc chú Hưng SN lần thứ 25 vui vẻ. Cuối năm nay có thằng cu bế nhé :lol: :lol:
He he! Em cũng đua đòi chúc mừng SN chú Hưng! Anh cũng cưới vợ năm 25 tuổi chú Hưng ah :lol: :lol: :lol:
Lát nữa anh em rảnh qua xem so găng giữa NAP hết thuốc và AARON GM hết thuốc vâ AARON 6550 pushpull và AARON tại nhà em.
Con này anh làm thử chơi không ngờ siêu khủng,1 cặp sò kéo tải 2 OHM nhẹ nhàng,dãi động thì thôi rồi lượm ơi,hài hoà lắm,để có bo anh gởi em test thử nhé.
AD825 để làm regu cho NAC72 phải không bác Quang? Bác Quang ơi khi nào bác layout bo NAC72 mới có tích hợp regu cho em đăng ký 1 bo nhé! Tụ BC128 này có phải là 10uF không bác Quang? Nếu vậy cho em đăng ký 1 cặp để dùng cho output NAC72 bác nhé!
Mạch ko có lỗi gì cả ai dùng tụ dài và to thì nối chân tụ lại là được. Em đã ráp xong vì chưa hàn mấy điểm tụ dài đấy nên chưa kêu.nối vào 1 phát ăn luôn.kêu luôn.ko bị ù nhu các phiên bản trươc.các phiên bản trước bị ù rất to.chạm tay vào lm317 và mặt tụ nguồn thì đỡ.nhưng ko có cách nào làm hết ù.mạch này OK mà các bác
