    Trên bo pre nac 72 evolution có con điện trở 10k có 3 chấm * ở phía sau là sao vậy anh ? thanhks

    phamtuankhuong, 6/11/14
    #19851
  2. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    119
    Con đó là 10k,nhưng khi đo thì càng giảm trị số thì sóng càng đẹp.caái này là gia giảm,em hay để 470R đến 1K :D

    mimosalq, 6/11/14
    #19852
  3. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    119

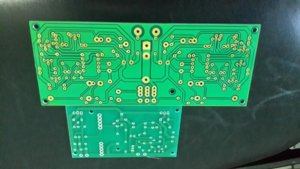

    Nac72 và nguồn super Teddy.... ......


    Attached Files:

    mimosalq, 7/11/14
    #19853
  4. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    119

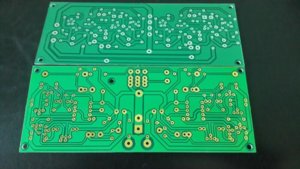

    Nac72 và Diamond buffer................Chờ xe từ Sao Kim Long An lên phải đành nạp tụ đến 12h khuya :D


    Attached Files:

    mimosalq, 7/11/14
    #19854
  5. langbam

    langbam Advanced Member

    Joined:
    12/1/12
    Messages:
    1.800
    Likes Received:
    28
    bo mạ vàng đó hả anh ?

    langbam, 7/11/14
    #19855
  6. thaibao23

    thaibao23 Advanced Member

    Joined:
    20/9/12
    Messages:
    478
    Likes Received:
    96
    Trưa nay nhậu nha anh

    thaibao23, 7/11/14
    #19856
  7. kirato

    kirato Advanced Member

    Joined:
    14/12/06
    Messages:
    1.807
    Likes Received:
    9
    Location:
    Tầu THỐNG NHẤT
    Không nên gạ gẫm như thế nhá. thấy vàng mắt sáng hết trơn à 8)

    kirato, 7/11/14
    #19857
  8. vducuy

    vducuy Advanced Member

    Joined:
    13/10/06
    Messages:
    4.429
    Likes Received:
    8
    ơ ờ....vàng đẹp quá.....trưa uống đâu anh?

    vducuy, 7/11/14
    #19858
  9. thaibao23

    thaibao23 Advanced Member

    Joined:
    20/9/12
    Messages:
    478
    Likes Received:
    96
    Dạ a nói vậy tội nghiệp em lắm á

    thaibao23, 7/11/14
    #19859
  10. huy_navy

    huy_navy Advanced Member

    Joined:
    11/8/10
    Messages:
    578
    Likes Received:
    15
    Location:
    Saigon not HCMC
    Làm 1 lèo đến tối giống bữa trước hả mấy anh??? :mrgreen:

    huy_navy, 7/11/14
    #19860
  11. thaibao23

    thaibao23 Advanced Member

    Joined:
    20/9/12
    Messages:
    478
    Likes Received:
    96
    Chưa về quê hả cụ, trưa ra lương sơn nha

    thaibao23, 7/11/14
    #19861
  12. thaibao23

    thaibao23 Advanced Member

    Joined:
    20/9/12
    Messages:
    478
    Likes Received:
    96
    Còn không chịu chạy qua anh lấy bo nguồn

    thaibao23, 7/11/14
    #19862
  13. phuchnd

    phuchnd Advanced Member

    Joined:
    26/3/14
    Messages:
    941
    Likes Received:
    60
    Anh Quang để em một bộ nhé anh. Chiều khoảng 5g30 em ghé ạ.
    Thank anh.

    phuchnd, 7/11/14
    #19863
  14. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    119

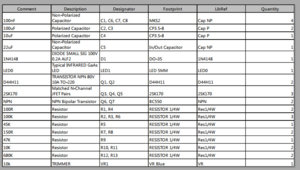

    Gởi anh em file BOM nguồn Super Teddy..................................


    Attached Files:

    • 1.jpg
      File size:
      134,9 KB
      Views:
      525
    mimosalq, 7/11/14
    #19864
  15. hpham

    hpham Advanced Member

    Joined:
    16/3/09
    Messages:
    739
    Likes Received:
    23
    Cho em một bộ Nac 72 anh ơi, nguồn têdy xài cho nac 72 luôn phải ko

    hpham, 7/11/14
    #19865
  16. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    119
    Chính xác.Anh gởi Huy luôn nhé.

    mimosalq, 7/11/14
    #19866
  17. hpham

    hpham Advanced Member

    Joined:
    16/3/09
    Messages:
    739
    Likes Received:
    23
    Okey anh có 2SK170 chia cho em luôn. Anh cho em xin BOM của Nac 72 với

    hpham, 7/11/14
    #19867
  18. Amateur_Pilot

    Amateur_Pilot Advanced Member

    Joined:
    4/7/14
    Messages:
    145
    Likes Received:
    1
    Location:
    Bãi ve chai
    Anh Quang chụp cái hình mặt trên đi anh

    Amateur_Pilot, 7/11/14
    #19868
  19. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    119
    Anh chỉ làm pcb 1 mặt thôi................ :D

    mimosalq, 7/11/14
    #19869
  20. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    119
    Và giờ này đã hết hàng.............................. :D

    mimosalq, 7/11/14
    #19870
  21. corube

    corube Advanced Member

    Joined:
    17/9/10
    Messages:
    70
    Likes Received:
    0
    :( :( :( :( :( Hết rùi hết rùi

    corube, 7/11/14
    #19871
  22. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    119

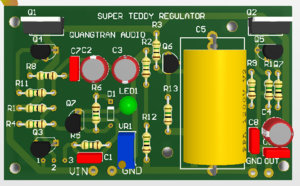

    Lắp nguồn Super Teddy
    PCB này có thể dùng làm nguồn dương và nguồn âm.Ứng dụng cho pre,IV......

    A-Nếu muốn làm nguồn dương cho NAC thì làm như sau:
    1/ Nối tắt điểm 2 và 3 trên pcb
    2/Nối tắt R1
    3/linh kiện lắp theo BOM list (tốt nhất là dùng 2SK363BL, K170BL thay thế tốt)

    B-Nếu muốn làm nguồn âm
    1/Chuyển qua nối tắt điểm 1 và 2 trên pcb
    2/Nối tắt R4 và gắn R1
    3/đảo chiều tất cả các tụ
    4/đảo chiều led
    5/xoay chiều con Q3
    6/ dùng con P jfet cho Q4 và Q5 ( 2sJ74)
    7/Q6,Q7 dùng BC560C
    8/Dùng D45H11 cho Q1 và Q2

    Chúc anh em có 1 cái nguồn vừa ý.


    Attached Files:

    • 1.jpg
      File size:
      103,2 KB
      Views:
      298
    mimosalq, 8/11/14
    #19872
  23. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    119

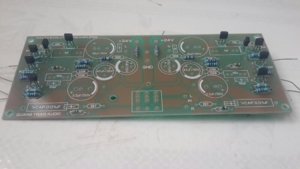

    Của em mới tới đây.... Không nhớ là làm bao nhiêu bộ rồi.


    Attached Files:

    mimosalq, 8/11/14
    #19873
  24. corube

    corube Advanced Member

    Joined:
    17/9/10
    Messages:
    70
    Likes Received:
    0
    Ôi bjt mảnh mai thân hình châu âu,đã quá anh ơi.

    corube, 8/11/14
    #19874
  25. langbam

    langbam Advanced Member

    Joined:
    12/1/12
    Messages:
    1.800
    Likes Received:
    28

    Anh đang đầu cơ một mớ nè, qua đây bán cho 400K/bo :lol:
