Vâng cám ơn bác Ba,bác thật tài đủ mọi mặt...Cứ có thời gian rảnh mỗi ngày tôi làm 1 tý cho vui ấy mà :shock: .Cục cao áp tôi quấn riêng dựa theo hướng dẫn của bác, 0-340-375-400V. Thực tế đo đc 0-330-375-395V,điện vào đo đc 217V. Chay ko tải thấy ko rung ko kêu và chỉ hơi ấm ấm. Tôi cũng đang thiết kế 1 măt chassis có thể thay đổi theo 2 cấu hình 300B+6sn7 và 300B+ 2 loại bóng LX mà bác gợi ý .Chào bác!
Xin các bác cho ý kiến : mạch nguồn DC đốt tim 300B tôi đã làm xong kết quả như sau đo ko tải 5,5VDC ,khi cho đốt tim 300B-EH đo còn đc có 4,0VDC thôi như vậy ko biết có ổn ko các bác? Tks!
Vâng xin cám ơn anh newpower. Tôi xin mô tả nguồn nắn đốt tim 300B này như sau (tôi ko biết vẽ) : -5VAC--->Diode 4 chân--->tụ 4000uf-35V--->R 0,2 Ohm+tụ 4000uf--->Đốt tim 300B Bây giờ tôi định giảm bớt con R xuống còn 0,1 Ohm,ko biết có đủ điện cho nó ko đây? Xin các bác cho cao kiến.Tks!
Vâng chào anh, tôi đã đo ngay tại con diode 4 chân thì 5VAC ra đc có 5,2 VDC trời ạ ! Như vậy thay vì lên thêm 40% sau nắn thì nó chỉ lên đc 4%!!! Anh nói đúng Chắc phải thay con diode ?Tôi chưa đốt AC, tôi mới tự làm lấy cái bo mạch nắn nguồn đốt tim cho 300B thôi mà.
Nếu không tải DC , 5.2 VDC , sau khi bác đốt đỏ Heater 300B , còn lại 4 VDC , dong của bác đang cỡ 6A qua trở 0.2 OMH ,con trở đó cỡ khoảng 7W mới chịu được ? bác xem lại có nhầm gì không ? Khi đã nắn DC cho Heater , bác không cần mạch lọc CLC hay CRC nữa .Bác nên đư ặcp tụ lọc lên cao , cụ thể tôi dùng 6800 μF * 2 , cao nhất 10000 μF*2 , no R Nếu B/A đã có cuộn 5VAC riêng rẽ , không chung cao áp , bác nên chơi thẳng VAC .Loa bác đang dùng là loa gì ? với 96dB trở lên , mới lo có ù nhẹ cách 1 m
Re: Drive cho 300B SE Unread postby Bacuc » Mon 08 Oct, 2012 08:18:16 LUU LINH LANH wrote:Vâng xin cám ơn anh newpower. Tôi xin mô tả nguồn nắn đốt tim 300B này như sau (tôi ko biết vẽ) : -5VAC--->Diode 4 chân--->tụ 4000uf-35V--->R 0,2 Ohm+tụ 4000uf--->Đốt tim 300B Bây giờ tôi định giảm bớt con R xuống còn 0,1 Ohm,ko biết có đủ điện cho nó ko đây? Xin các bác cho cao kiến.Tks! Nếu không tải DC , 5.2 VDC , sau khi bác đốt đỏ Heater 300B , còn lại 4 VDC , dong của bác đang cỡ 6A qua trở 0.2 OMH ,con trở đó cỡ khoảng 7W mới chịu được ? bác xem lại có nhầm gì không ? Khi đã nắn DC cho Heater , bác không cần mạch lọc CLC hay CRC nữa .Bác nên đư ặcp tụ lọc lên cao , cụ thể tôi dùng 6800 μF * 2 , cao nhất 10000 μF*2 , no R Nếu B/A đã có cuộn 5VAC riêng rẽ , không chung cao áp , bác nên chơi thẳng VAC .Loa bác đang dùng là loa gì ? với 96dB trở lên , mới lo có ù nhẹ cách 1 m Chào bác,tôi đã thay đổi lại như sau : Diode 4 chân--->tụ lọc 18000uf--->đốt tim 300B. Kết quả chưa tải VDC=5,8 hệ số nắn mới đạt khoảng gần 1,2. Có tải VDC=4,5 vẫn còn thấp. Tôi thử nâng tụ lọc lên 36000uf tình hình cũng ko có gì thay đổi. Ko biết bác có kế sách gì ko để nâng lên đc 5 VDC thì toại nguyện quá.Tks!
Ơ, sao bác quấn 2 cuộn có 5VAC? nếu đã tính đốt DC thì bác phải trừ hao cho nó tuột chút đỉnh, ít ra cũng cỡ 6v3 chớ?? Theo em giờ bác cứ đốt thẳng = AC khỏi nắn lọc gì, chỉ câu qua con biến trở chỉnh hum vặn sao cho ít ù nhất là được rồi, đốt AC vừa hay lại vừa hợp với xu thế chung
Nếu không tải DC , 5.2 VDC , sau khi bác đốt đỏ Heater 300B , còn lại 4 VDC , dong của bác đang cỡ 6A qua trở 0.2 OMH ,con trở đó cỡ khoảng 7W mới chịu được ? bác xem lại có nhầm gì không ? Khi đã nắn DC cho Heater , bác không cần mạch lọc CLC hay CRC nữa .Bác nên đư ặcp tụ lọc lên cao , cụ thể tôi dùng 6800 μF * 2 , cao nhất 10000 μF*2 , no R Nếu B/A đã có cuộn 5VAC riêng rẽ , không chung cao áp , bác nên chơi thẳng VAC .Loa bác đang dùng là loa gì ? với 96dB trở lên , mới lo có ù nhẹ cách 1 m Chào bác,tôi đã thay đổi lại như sau : Diode 4 chân--->tụ lọc 18000uf--->đốt tim 300B. Kết quả chưa tải VDC=5,8 hệ số nắn mới đạt khoảng gần 1,2. Có tải VDC=4,5 vẫn còn thấp. Tôi thử nâng tụ lọc lên 36000uf tình hình cũng ko có gì thay đổi. Ko biết bác có kế sách gì ko để nâng lên đc 5 VDC thì toại nguyện quá.Tks![/quote] Nâng tụ không giải quyết được vấn đề .Phần đậm , bác chú ý b/á đã có chưa Nếu bác quyết tâm dùng VDC , bác buộc phải dùng 7805 or LM339 , kết hợp với 1 bóng tranzitor công suất và phần nắn 5,8 VDC để ra được 5VDC .Mạch cụ thể , bác tìm trong cuốn " Tra cứu các linh kiện bán dẫn Logic " or " IC tuyến tính TTL và FET " Bác chú ý : Đo các điện áp nhỏ 5 VDC , không nên dùng đồng hồ hiển thị số , nhiều khi đã đúng rồi , và vẫn có điều chỉnh .Nên dùng đồ kim

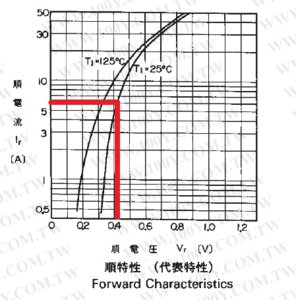

Còn nước còn tát bác ơi, với cấu hình trên bác kiếm mấy con D83-004 tháo từ nguồn vi tính đầy chợ NT ấy Loại này chịu được 40v/30A quá hợp lý cho đèn đốt tim trực tiếp, tải 6A theo giấy khai sinh của nó Vf mất khoảng ~0.4v thôi; nếu BA của bác dây đủ to, không sụt áp AC thì vừa suýt http://www.hqelektronik.hu/pic/210/21029HQ.PNG @Bacuc: Bác ấy nắn thằng còn chưa đủ áp kìa
Bác ý nói đã rõ ở phần đậm .Sau khi có tải còn lại 4.5 VDC .Nếu không sẵn có cuộn nguồn 5VAC ,3A không lẫn cao áp , chỉ còn dùng 7805 + Regular by Tranzitor công suất có Vtrim .Nếu bác dùng diode nào đó có sụt áp tiếp điểm càng bé cũng tốt , thậm chí quá tốt .Nhưng sụt áp này đã chia ra loại Germani 0.3 VDC , Silic 0.5 DC .Mạch nắn nếu không là cầu (Nắn 1/2 chu kỳ ) , mới mong sụt áp tổng ít đi .
Cám ơn tất cả các bác đã lao tâm khổ tứ góp ý cho tôi. các bác bàn vào KT chuyên sâu quá tôi ko theo kịp đâu ạ! Xin báo cáo thêm để các bác đc rõ : - cặp loa của tôi có db=96 ; - tôi có BA đốt tim riêng. Tuy nhiên tôi muốn theo sơ đồ mạch 300B kinh điển,nhưng nó lại sụt áp quá. Tôi có đốt thử = VAC 5v chỉ sụp chút ít còn 4,9V...Tôi cũng nghe nói đốt AC thì tiếng tình củm hơn,còn đốt DC thì đỡ ù ở những loa có độ nhạy cao. Tôi xin hỏi các bác mấy v/đ : - cuộn nguồn 5VAC ,3A (dây đồng 1,2 mm) này có đủ dòng để xài chung đc cho cả 2 đèn 300B ko ? Vì tôi có 1 cuộn đốt tim nó lại đc những 5,7VAC cơ .Nên khi nắn và có tải nó vẫn còn đủ 5Vdc? Tks!
- Loa bác không lo lắm do 300B chạy cao áp 350 VDC , nếu loa 96dB , áp cao đèn CS (700VDC up) , tiếng Ù khá rõ nếu ngồi lệch giữa VÀ ngồi thấp VÀ về đêm -Nếu đã có b/á 5VAC riêng , bác nên dùng , đỡ vất vả đi nhiều -Việc đót = DC và AC , nếu đốt DC, nguồn DC bác vững , không kém AC đâu , nhưng phức tạp do dùng nguồn Regular .300B còn đỡ , 845 dòng lớn , rát rét , mà chạy vài giờ không yên tâm .CÓ b/a riêng , chjay nửa ngfay chỉ hại đèn 300B thôi - Cuộn 5VAC dây 1.2 thiếu mất 0,12 A .Bác luồn 6m dây 0.3mm quấn thêm , dễ hơn , an toàn hơn , đỡ vất vả (phần DC ) , sớm có đồ nghe hơn Nếu loa của bác là TANNOY kiểu mới , chú ý phần Setup phân tần .Rất nhiều anh em bị khi nghe 300B , loa mới Setup cho Solid , bỏ 1 linh kiện đi , đánh đèn thêm tưng bừng
1 cuộn không dùng chung cho 2 kênh được bác ah vì 300B đốt tim trực tiếp. Bác thử dùng 1 cuộn 5Vac(của biến áp đang xài) đốt tim AC 1 kênh(bớt tải cho cục nguồn này thì hi vọng áp đốt tim sẽ tăng lên), kênh còn lại dùng cục biến áp đốt tim ngoài(cuộn 5.7Vac gì đó), nếu áp cao hơn 5Vac thì dùng trở hạ bớt. Dùng biến trở chỉnh hum 100ohms để chỉnh. Nếu không bớt ù thì chuyển qua đốt DC với 1 cuộn trong và 1 cuộn biến áp ngoài.
Cám ơn tất cả các bác ,tôi quyết định trc tiên chạy nguồn đốt tim AC riêng cái đã...Rồi từ từ tính các cách khác mà các bác đã chỉ. Bởi vì cuộc chiến diy này còn lâu dài và gian khó lắm mà... :!: :!: :!:
Cám ơn bác Ba,bác Mit và tất cả các bác,trưa nay con 300B của tôi đã cất tiếng khóc chào đời.Tôi đốt tim 300B = AC ngay trên cục BA có cả cao áp nhưng thất vọng quá chẳng thấy tiếng ù hum đâu cả.Nghe nói 300B SE phải có tiếng ù hum nghe nó mới hay... :lol: Chassis tôi làm 100% = nhôm,BA nguồn tôi quấn 2 lớp dây 20 để lấy nhiễu xuống mass,jac AV và Volume (dùng 2 cái 100K x 2 nhưng xài đơn) tôi bố trí rất gần nhau. Dọc giữa chassis tôi bố trí BA nguồn,choke,tụ lọc nguồn và đèn nắn. 2 bên tôi bố trí đèn OPT,300B và 6SN7 gần như monoloc, có lẽ vì thế mà nó mất tiếng ù hum chăng? Tôi đg chạy với B+ 345V,volume chỉ ở mức 8 giờ mà nghe đã thấy lớn rồi. Tiếng mít dày và bass cũng tương đối tròn, mạnh dứt khoát... Còn 1 vấn đề này xin các bác tư vấn : tôi có xài công tắc riêng cho đường cao áp (cắt,đóng mass) nhưng khi bật công tắc này thì đèn nắn lóe lên có khi thấy bắn ra các tia lửa và loa thì có tiếng bụp. Tôi đã khắc phục = cách gắn 1 con tụ 0.005uf chống sốc nhưng chỉ giảm đc 1 ít chứ ko hết hiện tượng đó.Vậy xin các bác giúp g/q v/đ trên,xin cám ơn!
Chào bác LLL Với B+ là 345 V em nghỉ là hơi thấp so với 300B nếu là auto bias còn fix bias thì ok. Còn việc bác làm standby thì phải chấp nhận tiếng bụp vì khi bác đóng mass thì cao áp sẽ hoạt động theo em thì vấn đề này cũng không sao (Còn nếu muốn cách khắc phục thì bác nên tìm loại đèn nắn cao áp lên chậm như 5AR4/GZ34, GZ37 để bảo vệ đèn CS và bỏ standby) Việc khi bác đóng standby thì đèn nắn lóe và bắn ra tia lửa em nghỉ cây đèn này muốn hư rồi ống K bao bọc bên ngoài sợi đốt có lẻ đã bị tróc nên khi đóng cao áp thì lập tức bị phóng điện( xin hỏi bác sử dụng đèn gì thế????) @ Cao áp AC của bác là bao nhiêu thế??? Thân
Chào Phong! Mình theo mạch 300B SE kinh điển (300B,6SN7). Cao áp mình đg sd chạy rà là 330V,ngoài ra còn có các cọc 375 và 400V.Choke 8H quấn dây 0.30. BA và nguồn đều tự quấn.Đèn nắn mình dùng loại 5U4 TQ cổ mới mua chưa đc 1 năm,nhưng với 5U4 Nga thì ko thấy phóng điện. Mình đã thử với GZ34 nhưng 5-7 giây sau (khi GZ34 lên đủ cao áp) cũng thấy có tiếng bụp ra loa. Volume mình dùng loại Anpha 100k x 2 mua của shop ĐNang,nhưng sáng sớm yên tĩnh khi nghe chỉ cần nhích sang 7 giờ chút xíu là tiếng đã lớn rồi.Nếu sd cao áp 375V hoặc 400V thì tiếng nó có lớn nữa ko?..Ko biết có phải đã đạt tới CS lớn nhất có thể của 300B hay chưa mà tiếng nó lại lớn như vậy?Thân!
ampli đèn bóng đốt tim trực tiếp bằng AC phải có ù. ù hum ít hay nhiều mà thôi. nếu ta không nghe ù tại vị trí nghe, có thể loa để hơi xa, có thể loa độ nhạy thấp, có thể do tai có độ nhạy kém, hoặc do ampli công suất ra bé nhất là công suất tại tần số thấp... để biết mức độ ù, bác phải đo điện áp AC tại 2 cọc loa là bao nhiêu mV? công tắc cao áp không gây bụp... dễ ẹc. nếu bác chịu khó tìm tòi các kiểu switch này, bác sẽ tìm ra câu trả lời tuy nhiên, dùng đèn nắn chơi công tắc này chi cho mệt :lol: với em, ampli đèn tiêu chí đạt đầu tiên là tiếng treble có lóc cóc leng keng, loảng xoảng, lung linh hay không. cái này bán rẫn khó mà có được
Tôi đg chạy với B+ 345V,volume chỉ ở mức 8 giờ mà nghe đã thấy lớn rồi. Tiếng mít dày và bass cũng tương đối tròn, mạnh dứt khoát... Còn 1 vấn đề này xin các bác tư vấn : tôi có xài công tắc riêng cho đường cao áp (cắt,đóng mass) nhưng khi bật công tắc này thì đèn nắn lóe lên có khi thấy bắn ra các tia lửa và loa thì có tiếng bụp. Tôi đã khắc phục = cách gắn 1 con tụ 0.005uf chống sốc nhưng chỉ giảm đc 1 ít chứ ko hết hiện tượng đó.Vậy xin các bác giúp g/q v/đ trên,xin cám ơn![/quote] Chào bác LLL Chào Phong! Mình theo mạch 300B SE kinh điển (300B,6SN7). Cao áp mình đg sd chạy rà là 330V,ngoài ra còn có các cọc 375 và 400V.Choke 8H quấn dây 0.30. BA và nguồn đều tự quấn.Đèn nắn mình dùng loại 5U4 TQ cổ mới mua chưa đc 1 năm,nhưng với 5U4 Nga thì ko thấy phóng điện. Mình đã thử với GZ34 nhưng 5-7 giây sau (khi GZ34 lên đủ cao áp) cũng thấy có tiếng bụp ra loa. Volume mình dùng loại Anpha 100k x 2 mua của shop ĐNang,nhưng sáng sớm yên tĩnh khi nghe chỉ cần nhích sang 7 giờ chút xíu là tiếng đã lớn rồi.Nếu sd cao áp 375V hoặc 400V thì tiếng nó có lớn nữa ko?..Ko biết có phải đã đạt tới CS lớn nhất có thể của 300B hay chưa mà tiếng nó lại lớn như vậy?Thân![/quote] Dear Bác LLL Đèn nắn TQ cổ theo em thì em nó đã tróc lớp bọc sợi đốt rồi đấy bác xem bên trong thủy tinh em nó sẽ rớt những lớp vỏ bọc ấy đúng không? nhưng với 5U4 Nga thì ko thấy phóng điện (vì đèn nga này còn lớp vỏ bọc sợi đốt thôi). Cái quan trọng là giữa đèn Nga và TQ có sụt áp nhiều không? nếu sụt áp nhiều hơn mức bình thường thì đèn đã yếu. Bác đã thử GZ34 vậy bác có còn dùng standby không? nếu bác còn dùng thì tiếng bụp sẽ vẫn còn trừ khi nào bác mở liền trước khi cao áp hoạt động. Việc volume bác vặn lớn không hẳn là CS của bóng đã được khai thác tối đa, vì có thể bác gắn volume type B thì tiếng cũng sẽ rất hỗn, bác nên kiếm thử một volume type A gắn vào có thể tiếng em nó sẽ dịu hơn. Chúc bác luôn vui vẻ Thân
Em thì thấy rằng khi đã lắp mạch xong, cấp cao áp mà ampli nó đã hát hò ra tiếng, thì bác tăng cao áp B+ lên chưa hẳn đã làm cho tiếng nó lớn hơn. Em thì tăng cao áp lên và điều chỉnh bias cho phù hợp để thử tìm và nghe tại các điểm làm việc khác nhau của đèn. Em dùng toàn bóng Nga, mà lên đọc ké thấy các bác trên diễn đàn nói rằng bóng công suất Nga phải chạy áp cao cao tý mới hay, nên sau khi ráp xong ampli nó hát 1 thời gian, em toàn tăng áp lên, tuy nhiên phải điều chỉnh lại bias (Em hay auto bias nên cần điều chỉnh B++ và Rk). Tuy nhiên cần lưu ý đến Công suất anode, điều chỉnh Va với Ia sao cho Pa ko vượt Pa max là ổn.
tuy nhiên, dùng đèn nắn chơi công tắc này chi cho mệt :lol: Dùng công tắc để bảo vệ đèn CS sử dụng lâu hơn, bền hơn đỡ tốn xiền hơn............
bản thân đèn nắn có cao áp lên chậm rồi. em dùng standby switch cho tất cả các ampli đèn nắn diode bán dẫn của mình. dùng công tắc cao áp không đúng cách, gây tiếng bụp ở loa đôi khi gây hại cho bóng công suất, kể cả hại cho loa
BÁc ạ Thật mừng cho bác do không thấy ù , nhưng cảm thấy bác sắp sửa phải bỏ tiền để đổi loa đó .B + của bác đang thấp nếu bác chạy Auto Bias , nếu chạy Fixed Bias , âm lưới cỡ -65 VDC là ổn Chơi 300B mà không ù khi Heater lẫn cao áp có thể xảy ra chuyện này : Củ loa Bass của bác độ nhạy chưa cao , nên không ra được tiếng ù or chế độ 300B chưa đúng nên truyền chưa hết dải bass . . . và còn những điều ta chưa biết đươc . Có thể việc quấn dây 20 của bác sẽ là một đột phá , bác có thể Show chi tiết được không ? Về việc xai công tắc cao áp , bác mua 75K VND 01 Relay delay , có chỉnh Time Delay ở mức "s" (từ 0-30s) .Sẽ có 04 tiếp điểm , 02 thường mở và 02 thường đóng khi chưa có 220 , khi có mở --đóng , đóng --mở .Bác lợi dụng hiện tượng này để đóng cao áp tự động cho 300B , dỡ hại đèn cho giây phút đầu , hại nhât là Heater , vì nó là trực tiếp , không có Kathode nằm riêng Bác tcanh nói đúng đó , bác xem tiếng lanh canh , loảng xoảng của Cingban có tách hẳn lên khỏi bản nhạc không ? Tiéng cạo của Jazz , mảnh mà nét , cảm nhân không cần tập chung cũng thấy được không ? Nhắm mắt , giọng Nam trầm có thể định vị dễ CA SỸ ngồi hát dễ không ? Ngồi ở đâu lệch hay không lệch ,so với VOLUME đang mở , nhưng phải định vị rõ
