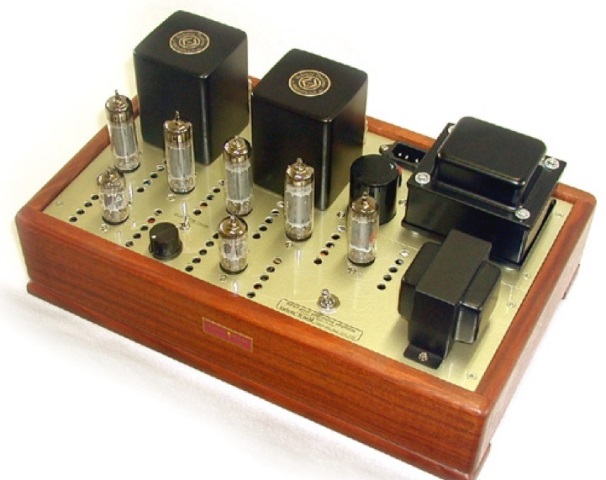

Có vẻ như full Lopent nếu em k nhầm? Con của em cũng kịp finish, đang trong giai đoạn vật ngang vật ngửa.

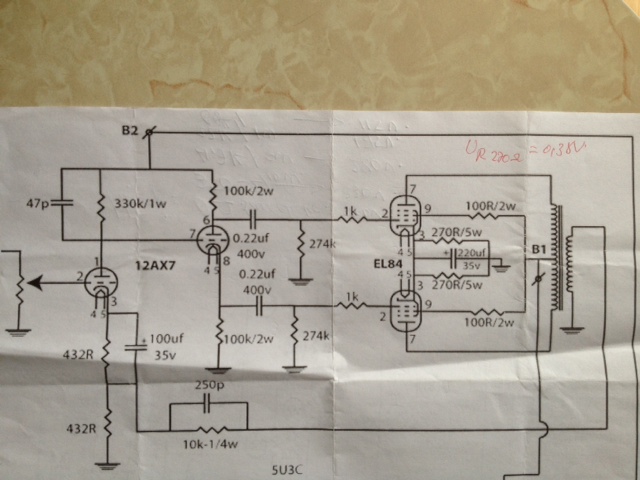

Các bác chỉ giúp em với. Em lắp theo sơ đồ trên cho 2 kênh (chỉ thay đổi trở 274 k nối đất lưới G1 của 2 đèn công suất thay =470 k) và điện áp cấp cho G2 nối với trở 100 ohm (trên hình bác nào đó không ghi trị số) là +B2 được sụt áp sau +B1 bằng trở 420 ohm/14W) Khối nguồn: Fe lưỡi 32, (0.3 mm /fe) dầy 55 mm, quấn 2,5 v/v; sơ cấp dây 0.45 li (ruột), thứ cấp 250 -0-250 (quấn CT) dây 0.35 li (ruột), cuộn 6,3 v dây 1.75 li (cả emay) quấn có rút giữa. Nắn điện bằng đèn EZ81 bằng 1 biến áp riêng cấp 6,3 v nung tim (không chung với B/A nguồn) sau nắn lọc qua Choke, tụ , trở/15W bình thường cho ra Điện thế cao áp: 275v (chạy 2 kênh B/A nguồn không nóng) Đèn fre: 12AU7 /USA, đèn công suất EL84 /USA Vấn đề xảy ra là điện áp đo được trên trở thoát Kathode so với đất hai con 270 như trên sơ đồ khi lắp 1 kênh là 9v (kênh phải hoặc kênh trái đều cho 9 v cả) và khi lắp 2 kênh thì kênh 1 cho 8.3v và kênh 2 cho 8 v (trong khi đó tụ, trở lắp 2 kênh cân nhau) Em đảo 1 đèn EL84 từ kênh 1 sang kênh 2 thì điện áp thoát Kathode cung đảo theo luôn tức kênh 2 cho 8.3v và kênh 1 cho 8.v (em lại thử lắp 1 kênh thì đảo 4 đèn cũng đều cho 9 v cả) Khi nghe nhạc thì không bị tự kích gì cá, âm thanh 2 kênh cùng mức chiết áp kép không khác gì nhau mấy, đủ treble bas nhưng kênh trở thoát Kathode cho 8.v nghe có vẻ không tách bạch và gọn tiếng như kênh trở thoát Kathode cho 8.3v Các bác có kinh nghiệm thử tìm nguyên nhân và gúp em tại sao 4 đèn EL84 lại có sự khác nhau chạy 2 kênh. Còn OPT thì cân nhau không ảnh hưởng đến chất lượng âm thanh, em đã lắp đảo kênh cũng không có vấn đề gì sai khác cả
Chào bác audiovinh. Em có ý kiến như sau. Mạch chạy bóng 12AX7. Nửa bóng làm pre nối tầng trực tiếp với nửa còn lại có trách nhiệm vừa khuyếch đại kiêm nhjệm đảo pha. Vì nó nối tầng trực tiếp nên bác ko thể thay 12AX7 bằng 12AU7 được. Vì nó thay đổi hoàn toàn thjết kế của hãng ngta rồi. Kể cả biên độ phase cũng ko cân cho 2 nửa để đẩy vào bóng công suất. Mời các bác tiếp ạ...
40$ cho set này đc ko vậy các cụ. em vừa mua cho em EL84 này, hi vọng dùng đc http://i.imgur.com/jiHWVsc.jpg Em vừa xem lại, mua nhầm cho SE rồi
@audiovinh: theo mình là nguồn thiếu bác ơi, con này nắn diot ba nguồn = 250vac x 1.4 = 350vdc, của bác chỉ 275vdc nên bị dính tiếng .
Ờ, bác tomyca nói đúng. Thường nguồn đôi ít khi sụt áp lắm. Mà ko sụt lớn như sài nguồn đơn. Ngoài ra bác nên ktra con tụ lọc nguồn xem còn tốt ko? Tụ dò thì áp nó sụt ác lắm nhá
Chào bác audiovinh. Em có ý kiến như sau. Mạch chạy bóng 12AX7. Nửa bóng làm pre nối tầng trực tiếp với nửa còn lại có trách nhiệm vừa khuyếch đại kiêm nhjệm đảo pha. Vì nó nối tầng trực tiếp nên bác ko thể thay 12AX7 bằng 12AU7 được. Vì nó thay đổi hoàn toàn thjết kế của hãng ngta rồi. Kể cả biên độ phase cũng ko cân cho 2 nửa để đẩy vào bóng công suất. Mời các bác tiếp ạ...[/quote] Cảm ơn bác, theo em nghĩ dòng đèn fre 12* 7 : Bác xem họ viết dưới đây: The tube line level preamplifier design I came up with is a single circuit that can handle the following dual-triode 9-pin tubes with no changes: 12AU7, 12AV7, 12AY7, 12AT7/12AZ7 and 12AX7. Tạm dịch: Dòng ống thiết kế cấp preamplifier tôi đến với là một mạch đơn có thể xử lý dual-triode ống 9-pin sau đây không có thay đổi: 12AU7, 12AV7, 12AY7, 12AT7 / 12AZ7 và 12AX7. Cho nên đèn 12Au7 sử dụng được chứ. Để biên độ phase cân cho 2 nửa để đẩy vào bóng công suất thì mạch phải thay đổi thế nào? xin các bác chỉ dẫn
Thường với mạch nối tầng bằng tụ thì bác cắm rút thoải mái nhé.. còn nếu nối trực tiếp từ anod đèn đầu sang lưới đèn đảo pha thì ko nhé.. Để cân biên độ phase bác cần có máy đo .. ô xi lô gì đó.. Thế nên khi hãng người ta đã chọn ra được giá trị trở để cân bằng phase rồi thì cách đơn giản nhất mà dễ hay nhất là cứ làm theo y xì phóc là ngon.. :mrgreen:
Bác bày cho em cụ thể cách xử lý một tí, gần tết rồi, nếu đặt mua đèn 12AX7 thì không kịp, hay là điều chỉnh lại mạch đèn fre cho 2 anot đèn 12AU7 ( chân 1 và chân 6) đi đến g1 (chân 2) đèn công suất có được không bác.
Cảm ơn bác, theo em nghĩ dòng đèn fre 12* 7 : Bác xem họ viết dưới đây: The tube line level preamplifier design I came up with is a single circuit that can handle the following dual-triode 9-pin tubes with no changes: 12AU7, 12AV7, 12AY7, 12AT7/12AZ7 and 12AX7. Tạm dịch: Dòng ống thiết kế cấp preamplifier tôi đến với là một mạch đơn có thể xử lý dual-triode ống 9-pin sau đây không có thay đổi: 12AU7, 12AV7, 12AY7, 12AT7 / 12AZ7 và 12AX7. Cho nên đèn 12Au7 sử dụng được chứ. Để biên độ phase cân cho 2 nửa để đẩy vào bóng công suất thì mạch phải thay đổi thế nào? xin các bác chỉ dẫn[/quote] Bằng cây nhà lá vườn có gì xài nấy. việc fix chế độ làm việc phụ thuộc vào data sheet của từng bóng biết đâu lại thích chất âm của nó. Khẳng định rằng không thể thay đổi đặc trưng tuyến tính của bóng cho giống, cho bằng nhau được.
Cảm ơn bác, theo em nghĩ dòng đèn fre 12* 7 : Bác xem họ viết dưới đây: The tube line level preamplifier design I came up with is a single circuit that can handle the following dual-triode 9-pin tubes with no changes: 12AU7, 12AV7, 12AY7, 12AT7/12AZ7 and 12AX7. Tạm dịch: Dòng ống thiết kế cấp preamplifier tôi đến với là một mạch đơn có thể xử lý dual-triode ống 9-pin sau đây không có thay đổi: 12AU7, 12AV7, 12AY7, 12AT7 / 12AZ7 và 12AX7. Cho nên đèn 12Au7 sử dụng được chứ. Để biên độ phase cân cho 2 nửa để đẩy vào bóng công suất thì mạch phải thay đổi thế nào? xin các bác chỉ dẫn[/quote] Bằng cây nhà lá vườn có gì xài nấy. việc fix chế độ làm việc phụ thuộc vào data sheet của từng bóng biết đâu lại thích chất âm của nó. Khẳng định rằng không thể thay đổi đặc trưng tuyến tính của bóng cho giống, cho bằng nhau được.
Con hàng cửa em nó cất tiếng những vẫn chưa được như ý P/s tinhdhmo mấy lần bảo qua bác chỉnh giúp mà cuối năm bận quá chưa qua được, không biết tuần này có ngày nào bác rảnh không ạ.
Cây nhà lá vườn mà bác, toàn inox, với nhôm đề xê em ghép nó lại tuy hơi mất công 1 chút nhưng cũng vui vì nhìn nó là lạ, tiếc là hết inox gương vàng không ốp vào nhìn chắc không lạnh lẽo như thế này bác ạ, chưa kể thằng ku em vừa cắt vừa ngủ gật nên cái chữ nó bị lệch ra tết em bắt nó làm lại. Còn chục con ốc bươu vàng nữa mà lười bắt quá chưa bắt vào được.
Tết sắp đến rồi, em là lính mới xin kính chúc các bác đón tết vui vẻ với sản phẩm đèn đóm mình làm ra. Dự án của em là lắp 1 amply đèn, em đã làm xong khối nguồn nắn bằng đèn EZ81. cao áp khoảng 280 v một chiều Linh kiện em đã mua gồm: 04 đèn EL34, 04 đèn 12AU7, 04 tụ nối tầng, 04 tụ thoát Kathode cho đèn công suất…và một số trở. Em không biết nên lắp ráp theo sơ đồ nào đây cho hợp với đèn công suất và đèn Fre, em nhờ các bác cho em sơ đồ thông dụng nhất và cân pha nhất để kịp lắp nghe tết. Em xem trên Vnav thì thấy đèn 12Au7 khó đi cùng với đèn EL84 trong vấn đề “biên độ phase cũng ko cân cho 2 nửa để đẩy vào bóng công suất”

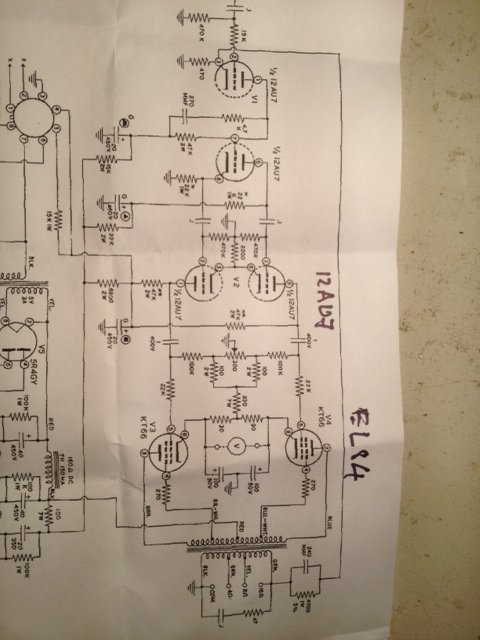

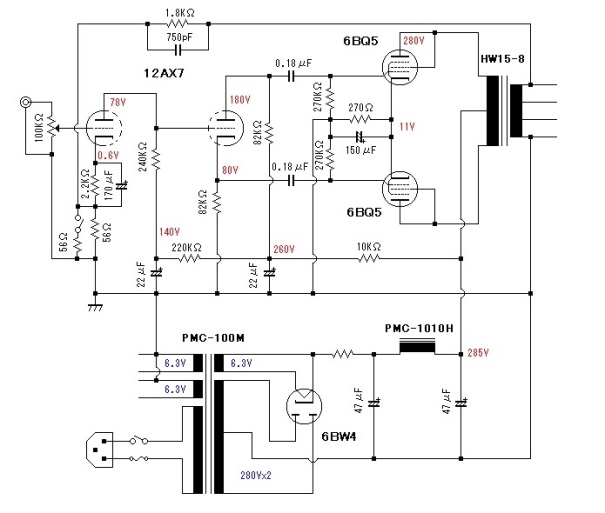

Em tìm được 2 dạng sơ đồ trên, ghép vào đèn EL84 và 12AU7 có được không các bác, nên lắp theo sơ đồ nào cho dễ và tiết kiệm linh kiện nhất mà đảm bảo cân cho đèn đào pha

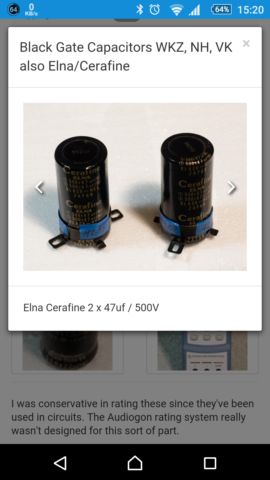

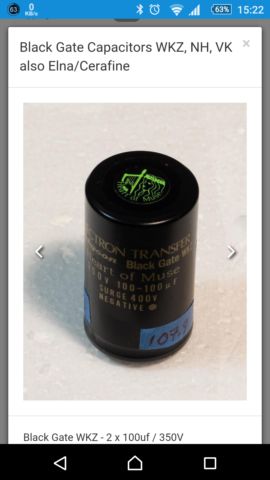

Thank bác Kirato mới ve chai về tặng e cặp này, ko biết lọc nguồn thế nào.... Chứ con bg này ko dùng được cho el84 rùi. Thank
