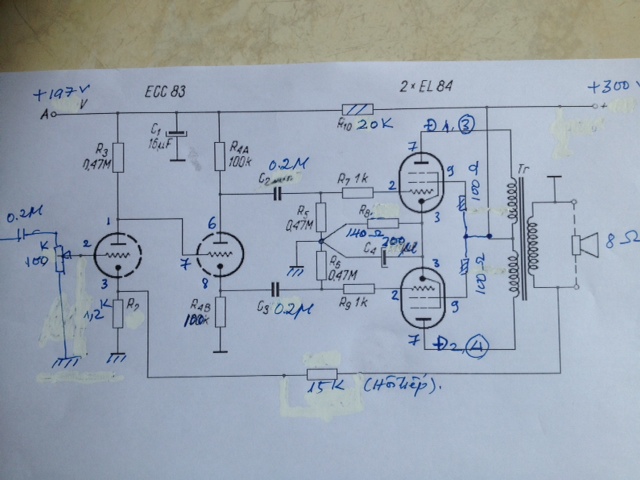

Chào các bác, em vừa lắp xong con EL84 PP (kèm theo ảnh sơ đồ mạch). Nguồn, Choke, OPT tự quấn. Cao áp nắn cente bằng đèn EZ81, lọc: C1: 8 u (tụ dầu), qua choke 5 hen, C2: 60u (tụ hóa) +B=300v; điện áp cấp đèn đảo pha Ecc83: +196v; Tuk thoát Kathod đèn công suất của em là 200 uFara; trở thoát 140 ohm/10W ( 2 trở 270 mắc // song sau khi mắc // từng cắp thì đo được 140 ohm bằng đồng hồ của em của mối cặp) Đo điện áp trên trở thoát Kathod 140 ohm của đèn công suất EL84 thì kênh1: 10.4 v, (tức dòng Kathod 2 đèn bằng 74 mmA có phải không? kênh 2: 9.7v. (tức dòng Kathod 2 đèn bằng 69 mmA) Âmply im, không ù (nói chung nguồn, đi mát tốt, đủ công suất AC) song tiếng thì kênh có điện áp trên trở thoát Kathod =10.4v loãng choẹt, không sâu bằng kênh 9.7v Em đã kiểm tra rất kỹ thông số tụ, trở của 2 kênh, không hề chênh nhau song điện áp trên trở thoát Kathod lại chênh nhau tức dòng trên cặp đèn công suất 2 kênh khác nhau. Em lần lượt đảo các đèn EL84 cho 2 kênh (đảo theo tổ hợp chập 4 toán lớp 7) và kể cả đảo đèn đảo pha, tụ thoát Kathod thì thấy nguyên nhân điện áp trên trở thoát Kathod = 10.4 v là do 1 đèn EL84 gây nên do đó dòng Kathod của đèn đó bị tăng mặc dầu trở thoát Kathod vẫn 140 ohm. Như vậy 1 cặp EL84 của em không cân nhau, không cân vì cái gì thì em xin chịu, mong các bác chỉ gúp và Em xin các bác chỉ cách khắc phục. Vì không có 2 đồng hồ đo dòng (đo A) để đo trên 2 đèn nên Em mạo muội cách này có được không: Mắc điện trở thoát Kathod trực tiếp vào chân 3 của 2 đèn khác nhau về trị số: ví dụ đèn 1 vẫn 140 ohm rồi nối đất, đèn 2: 145 ohm rồi nối đất và đo sụt áp trên 2 điện trở đó xem sao.(đương nhiên là có tụ thoát 200 ufara) Xin các bác bày em căn chỉnh. TB: lâu rồi, em đã đọc trên Vnav cũng đã có 1 bác, hình như bác audiovinh thì phải cũng bị giống như của em, không hiểu bác ấy đã xử lý được chưa.
Bác giảm 2 con R5 và R6 xuống 330K xem sao, nếu không được thì thay cái đèn mà bác đảo theo tổ hợp chập 4 là thượng sách bác ạ
Chào bạn Smastphone,nếu bạn thử như trên bạn trình bày ,thì dòng qua từng đèn sẽ cao vì R=140 omh là cho cả 2 đèn,bạn nên dùng R=270 omh và tụ 100mf làm thoát catod cho từng đèn để kiểm tra.Theo tôi cây đèn có dòng cao bị hỏng bạn kiểm tra kỷ xem sao?Chúc bạn thành công!
Bo của của cụ là Bo không hay Bo đã hàn linh kiện vậy? Nếu là Bo không thì cho em đăng ký nhá. Đt của em: 0983599028 - Nam
Cảm ơn bác, em là lính tân binh nới học đèn đóm. Theo ý bác thì tại chân 3 của đèn EL84 mắc điện trở 270 ohm và // tụ thoát sau đó đo sụt áp trên R kathod cho từng đèn, tối nay em sẽ làm. Bác cho em hỏi thêm, có nên điều chỉnh con trở R4b từ chân 8 đèn đảo pha lên 110- 120k ohm hay là giữ nguyên 100k cho R 4a và R4b ( em thấy một số sơ đồ 2 con trở chân 6 và chân 8 họ cho lệch nhau)
Chào bạn theo tôi lúc này bạn chưa cần phải điều chỉnh các R đó,các r đó có lệch củng không làm lệch dòng tĩnh của hai đèn cs phía sau đâu.Có một số máy hai con r này có lệch nhau mục đích là để cân bằng biên độ của tín hiệu đưa vào hai đèn cs,phải có máy hiện sóng mới điều chỉnh được.Tôi chỉ biết có thế,bạn cần phải tham vấn thêm các anh em,chucq bạn thành công!
Chào bác, e, đã làm theo cách của bác song đúng là con đèn bị tăng dòng đó khó chữa, Cùng trở thoát kathod 280 ohm (theo đồng hồ đo của em) song sụt áp trở kathod trên con đèn tăng dòng là 11,1v (tức dòng katot 39,6 mmA) trong khi đó sụt áp trở kathod trên 3 đèn còn lại chỉ có 9,6 v (tức dòng katot 34,3 mmA) nó chênh nhău 1.5 v và chênh dòng 5.3 mmA. Em xin hỏi các bác đối với tầng công suất thì chỉnh dòng ở các đèn cho cân hay chỉnh áp; nếu chỉnh dòng thì ta điều chỉnh R kathod từng đèn để tính ra dòng cho cân có được không? Em giảm R kathod con đèn trời đánh đó xuống 200 ohm thì áp sụt đo được 9.6 v., nó gần bắng áp 3 đèn còn lại ( từ 9.4- 9.5 v) nhưng tính lại dòng thì 9.6/200= 48 mmA, còn 3 đèn kia thì vẫn 34.3 mmA: quá tội khi chưa điều chỉnh điện trở. Các bác giúp em với chỉnh áp hay chỉnh dòng kathod.
- Chỉnh dòng cho tầng công suất Bác. Nếu làm được bằng cách thay đổi trở thoát thì cực khổ, Bác làm mạch chỉnh FIX bias cho từng bóng công suất thì nhanh gọn.
Fixed bias tầng công suất đi bác. Chỉnh dòng các đèn công suất bằng nhau Bác chỉnh áp bằng nhau ở cathode kiểu đó chạy lâu đứt opt đó
Chào bạn Smastphone bạn thử cho chạy một mình bóng có vấn đề trên một kênh xem có ra được âm thanh ở loa không?Nếu không thì bóng này đã hỏng không còn khả năng khuếch đại tín hiệu nữa,thay bóng mới vậy.Chúc bạn sớm thành công!
Chào bác, con đèn có vấn đề của em đó không hỏng, nó vẫn kêu bình thường, vẫn đủ âm lượng theo Volum kép 2 kênh và đủ 2 giải tần: treble mà Min, chỉ có giải Bass thì hơi nông so với kênh thứ hai và như em đã trình bày ở trên trpng 4 đèn công suất, em đo áp kathod từng cặp một thì thấy hễ cứ cặp có dính đến đèn "trời đánh" đó thì áp kathod cao hơn 0.6-0.7 v. Em đã đảo "tổ hợp chập 5.6... cho các đèn từ công suất đến đảo pha, đến trở thoát, tụ thoát, đến kênh và đến cả OPT nữa thì vẫn thế. Đúng là một nỗi khổ trần ai, đêm qua, sau một hồi tính toán theo NiuTon UIR, em tăng con R kathod cho đèn trời đánh đó lên 340 ohm/10W thì áp kathod= 11.4v tức dòng ăn 11.4/340 = 33.7mmA, còn con đèn thứ 2 thì R vẫn như cũ và áp trên kathod= 9.6 v tức dòng ăn 9.6/285 =33.9 mmA. Sau khi điều chỉnh lại, nghe qua "tai trâu" của em thì có cảm nhận tiếng Bass có vẻ gọn hơn, theo lý thuyết thì có đúng không. Do trước đây em đặt hàng linh kiện đèn, tụ, trở ở 1 shop miền nam nên đèn thì không cân, trở trị số 270 ohm cũng không đều, con thì 279, con thì 283, con thì 285 ohm,,,,theo đồng hồ hiện số Tàu mao của em. Đương nhiên, dù có sai số tuyệt đối do đồng hồ ít tiền, kém pin,… song sai số tương đối khi đo cùng thời điểm thì em nhận xét là 4 con trở của shop có trị số không đều. Thôi, cái lỗi đó bỏ qua, việc em chỉnh bằng cách thay đổi trở thoát đó có được không? Trên 1 kênh, sai số dòng cho phép trên các lưới bao nhiêu thì Âmply là đạt yêu cầu? ví dụ đèn 1: 33 mmA, đèn 2: 33.5 mmA..... Nếu dùng phương pháp FIX bias cho từng đèn thì em chưa hiều đầu đuôi song nếu Fix bias thì đo dòng kathod hoặc Anot bằng cách nào? khi đó phải có 2 đồng hồ Ampe để mắc nối tiếp các chân đèn có đúng không? Em vẫn sợ kiểu mắc đó vì sơ ý thì OPT có thể "Xèo luôn". Hơn nữa em xem trên diễn đàn thì rất nhiều bài nói về Fix bias cho đèn EL34, còn đèn EL84 thì hầu như không thấy.
