EL84 push pull đơn giản.

Thảo luận trong 'Đèn điện tử' bắt đầu bởi mimosalq, 24/7/13.

  1. My FB

    My FB Advanced Member

    Tham gia ngày:
    9/9/06
    Bài viết:
    2.893
    Đã được thích:
    691
    Nơi ở:
    Phu Nhuan - Ho Chi Minh City

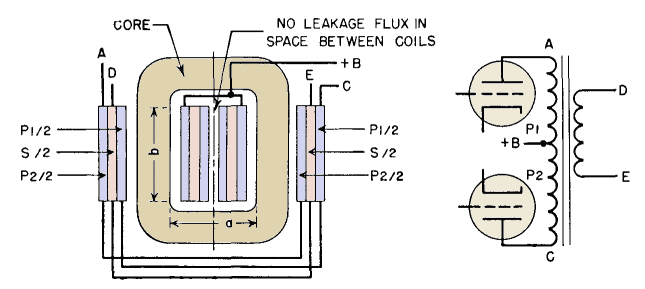

    Em tặng bác sơ đồ này cho dễ hình dung và dễ quấn :D


    Các file đính kèm:

  2. tungsen1972

    tungsen1972 Advanced Member

    Tham gia ngày:
    16/1/09
    Bài viết:
    531
    Đã được thích:
    5

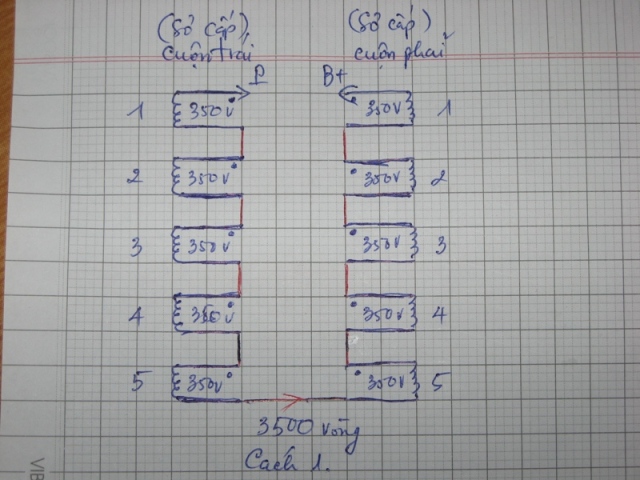

    Mình hiểu thế này phải không bác, trong hình mình sẽ cắp điểm nối dưới, đấu dây từ P ( đầu cuộn 1 trái) đến cuối cuộn 5 (bên phải) phải không bác!
    Thank!


    Các file đính kèm:

  3. <NQH>

    <NQH> Advanced Member

    Tham gia ngày:
    14/1/09
    Bài viết:
    293
    Đã được thích:
    0
    Ngâm tôm quá lâu, em ráng hì hục làm, cuối cùng cũng xong

    [​IMG]

    [​IMG]

    Đồ còi mà cái vỏ gỗ lỡ đặt hơi lớn, nhìn lỏng chỏng :mrgreen: .

    Nó hát nghe cũng được được. Có điều, khi vặn min volume, em hông hiểu sao bên kênh trái bị ù nhiễu nhẹ, bên phải im lặng như tờ. Vật nó ra hàn tới hàn lui vẫn không hiểu do đâu nên em làm biếng úp cái hộp cho OPT luôn :lol:

    Bác nào có kinh nghiệm mách nước chẩn bệnh cho nó giúp em với, em đa tạ

  4. MMX

    MMX Advanced Member

    Tham gia ngày:
    14/5/11
    Bài viết:
    368
    Đã được thích:
    40
    Nhiều khả năng nhiễu từ biến áp nguồn nhiễm sang OPT bên trái, chassis bác rộng lẽ ra nên bố trí biến áp nguồn cách xa OPT hơn chút nữa.
    Bác thử lắp vỏ chụp OPT bằng sắt sơn xem có hết không, ko dùng chụp bằng nhôm.

  5. <NQH>

    <NQH> Advanced Member

    Tham gia ngày:
    14/1/09
    Bài viết:
    293
    Đã được thích:
    0
    Em gắn chụp sắt sơn tĩnh điện và bắt ốc thật chặt rồi bệnh vẫn y nguyên. Em thử đủ mọi cách: đảo 2 cục OPT, đảo linh kiện và bóng đèn của 2 kênh với nhau, chấm hàn thật kỹ, thay volume khác, đi lại dây các kiểu ..., vẫn bị ù nhiễu kênh trái, kênh phải im re.
    Ù nhỏ thôi, ghé tai sát loa mới nghe, vặn volume lớn nhỏ tiếng ù không thay đổi, nhưng em kỹ tính nên khó chịu.
    Chắc bệnh của nó giống bác nói, giờ dời biến áp không được, để mai em thử xoay ngang cục OPT coi có khả quan không.
    Cảm ơn bác nhiều

  6. tinhdhmo

    tinhdhmo Advanced Member

    Tham gia ngày:
    26/10/08
    Bài viết:
    1.914
    Đã được thích:
    1.072
    Bác NQH thử đổi đổi OPT từ bên lành sang bên què xem sao :D

  7. ssass

    ssass Advanced Member

    Tham gia ngày:
    12/8/07
    Bài viết:
    4.557
    Đã được thích:
    94
    bác lấy nắp chụp đèn pre bên trái , do cục choke đó .

  8. thanhtoanmc

    thanhtoanmc Advanced Member

    Tham gia ngày:
    1/11/14
    Bài viết:
    197
    Đã được thích:
    10
    Nơi ở:
    Móng Cái - Quảng Ninh
    bác thử đảo đèn pre, đảo giây tín hiêu thử xem.

  9. <NQH>

    <NQH> Advanced Member

    Tham gia ngày:
    14/1/09
    Bài viết:
    293
    Đã được thích:
    0
    Em có viết ở trên rồi đó hai bác :mrgreen:

    Em thử đủ trò rồi, đảo OPT, đảo đèn, linh kiện của 2 kênh với nhau, bệnh không hết cũng không nặng thêm, để em thử xoay OPT với chụp cái đèn pre theo tư vấn của bác MMX và bác ssass thử coi thế nào

  10. hoatieu_2006

    hoatieu_2006 Advanced Member

    Tham gia ngày:
    23/2/13
    Bài viết:
    1.350
    Đã được thích:
    13
    Nơi ở:
    Hải Phòng
    Bác thử chụp chi tiết nội thất cho mọi người xem biết đâu lại thấy bệnh

  11. audiohn

    audiohn Advanced Member

    Tham gia ngày:
    21/9/10
    Bài viết:
    180
    Đã được thích:
    93
    Bác thử tháo cục choke để ra ngoài xem sao

  12. Bon Chen

    Bon Chen Advanced Member

    Tham gia ngày:
    14/1/08
    Bài viết:
    86
    Đã được thích:
    11
    Nơi ở:
    TP.HCM
    Vì không đủ số bài post đẻ tạo topic mới nên xin lỗi bác chủ topic cho em hỏi ké ở đây ạ:

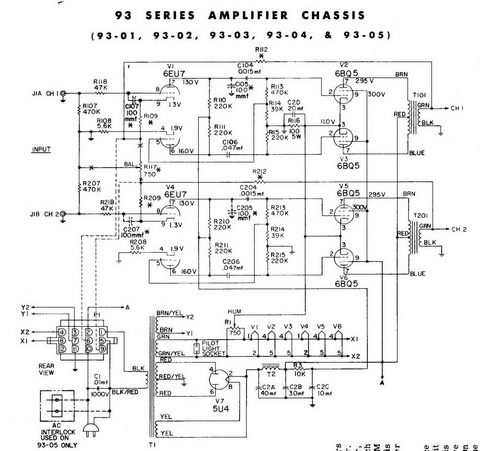

    Tình hình là em có con amply Magnavox chạy đèn 6BQ5 như mạch bên dưới. ngặt cái nó không có volume.
    Giờ em muốn lắp thêm volume cho nó thì chọn biến trở bao nhiêu K Ohm, và phải lắp thế nào mới đúng ạ.
    Em dốt điện tử, mong các bác giúp !!!


    Các file đính kèm:

  13. Muihex

    Muihex Advanced Member

    Tham gia ngày:
    8/7/12
    Bài viết:
    2.403
    Đã được thích:
    14
    Nơi ở:
    36 phố phường
    Bác bê đến đây. 1p30' là xong :D
    viewtopic.php?f=45&t=88152

  14. bizicafe

    bizicafe Advanced Member

    Tham gia ngày:
    7/8/09
    Bài viết:
    978
    Đã được thích:
    4
    Các bác cho hỏi dùng đèn EZ81 để nắn liệu có đủ dòng cho mạch này không ạ? Em xem trên specs của EZ81 thấy thông thường dòng chỉ được 180mA, mặc dù max cho phép của đèn này là 500mA.

    Em cám ơn.

  15. audiophile87

    audiophile87 Advanced Member

    Tham gia ngày:
    16/7/12
    Bài viết:
    388
    Đã được thích:
    20
    Nơi ở:
    Kyoto- Japan
    Vừa đủ thôi ạ, tốt nhất là chơi bóng 5u4 cho khỏi lăn tăn

  16. audiophile87

    audiophile87 Advanced Member

    Tham gia ngày:
    16/7/12
    Bài viết:
    388
    Đã được thích:
    20
    Nơi ở:
    Kyoto- Japan

  17. bizicafe

    bizicafe Advanced Member

    Tham gia ngày:
    7/8/09
    Bài viết:
    978
    Đã được thích:
    4
    Vâng, em nghía cái typical characteristics thấy cũng nghi nghi :D cám ơn bác. Mà xài đèn nắn liệu có khác nhiều nắn bằng bán dẫn theo mạch nguyên bản không bác? :mrgreen:

  18. audiophile87

    audiophile87 Advanced Member

    Tham gia ngày:
    16/7/12
    Bài viết:
    388
    Đã được thích:
    20
    Nơi ở:
    Kyoto- Japan
    Bác thích nghe tiếng nhanh, độ động cao, hợp nhiều thể loại nhạc thì chơi diode nắn, ý kiến cá nhân em thôi, tuỳ bác :D

  19. mtbc

    mtbc Advanced Member

    Tham gia ngày:
    11/9/06
    Bài viết:
    6.848
    Đã được thích:
    2.355
    Nơi ở:
    Q3, Saigon
    Hoặc là chơi kiểu hybrid vừa diode vừa đèn cũng hay :p Vừa có cao áp lên chậm vừa có độ động.
    Cũng ý kiến cá nhân của em thôi. Đèn nắn dở hay không đủ dòng còn tệ hơn cặp diode loại tốt.

  20. bizicafe

    bizicafe Advanced Member

    Tham gia ngày:
    7/8/09
    Bài viết:
    978
    Đã được thích:
    4
    Ha ha, thế thì em chơi diode cho nó đỡ nóng :D Đùa chứ em vẫn thích point to point, làm trên cái mạch in nó cứ thấy thiếu thiếu vui, không biết các bác có thấy thế không. Cơ mà giờ lười rồi nên đành vậy. :mrgreen:

  21. Mr_Hoang

    Mr_Hoang Advanced Member

    Tham gia ngày:
    19/11/15
    Bài viết:
    55
    Đã được thích:
    23
    Nơi ở:
    Thái Nguyên_Bắc Giang
    Lâu rồi em k nghe Nimis, Cơ bản là do 1 quả bóng tiền ra đi không rõ nguyên nhân. Ngoài bắc gió heo may về rồi, thôi thì đành tạm câu dây cắm 6h2 nghe vậy.

  22. [M]issyou

    [M]issyou Advanced Member

    Tham gia ngày:
    11/5/10
    Bài viết:
    928
    Đã được thích:
    31
    Số em gian nan khi làm em El84 này, gom linh kiện mãi chưa đủ. Khổ nhất là khi mua biến áp, em mua mà hàng toàn bị thất lạc, tới giờ thì nó về một phát cả 3 bộ biến áp cho dự án này.
    Các cụ cho em hỏi có cách nào để tận dụng hết số biến áp em có được không ạ. Em muốn tăng công suất thì có thể ghép song song hai biến áp cho một kênh được không vậy. Nhờ các cụ chỉ dùm em, chứ giờ lắp một bộ mà thừa ra 2 bộ vứt đó em thấy tiếc tiền quá, bán thì cũng chả bán được :((

  23. Mr_Hoang

    Mr_Hoang Advanced Member

    Tham gia ngày:
    19/11/15
    Bài viết:
    55
    Đã được thích:
    23
    Nơi ở:
    Thái Nguyên_Bắc Giang
    Bác cứ rao thanh lý, biết đâu lại có người cần. AE vừa có đồ chơi mà bác lại đỡ phí...

  24. [M]issyou

    [M]issyou Advanced Member

    Tham gia ngày:
    11/5/10
    Bài viết:
    928
    Đã được thích:
    31
    Em không ở Việt Nam! Bác ơi.
    Em ngại lọ mọ đóng gói rồi lại phải đi ship nữa bác ơi

  25. Mr_Hoang

    Mr_Hoang Advanced Member

    Tham gia ngày:
    19/11/15
    Bài viết:
    55
    Đã được thích:
    23
    Nơi ở:
    Thái Nguyên_Bắc Giang
    Vậy thì khó rồi, thôi bác cứ niêm lại lưu kho biết đâu sẽ có lúc cần dùng đế nó.
