EL84 push pull đơn giản.

tỷ lệ b.a n= sqrt(Z1/Z2)= sqrt(E1/E2)
Cụ cấp điện E1 vào cuộn sơ, đo cuộn được E2 tại cuộn thứ =>n
Cụ đo L cuộn sơ biết được trở gánh cuộn sơ Z1(theo tiêu chuẩn diy: Z=L*113) => Z2

@ Crare: Bữa xong mang lên nhà em cho em nghe thử cái nha



Thanks cụ, để em thử xem ạ, ko biết máy của em đo được L biến áp ko, máy tàu sợ đo không chuẩn



Nhìn cái hộp digikey là đủ biết roài

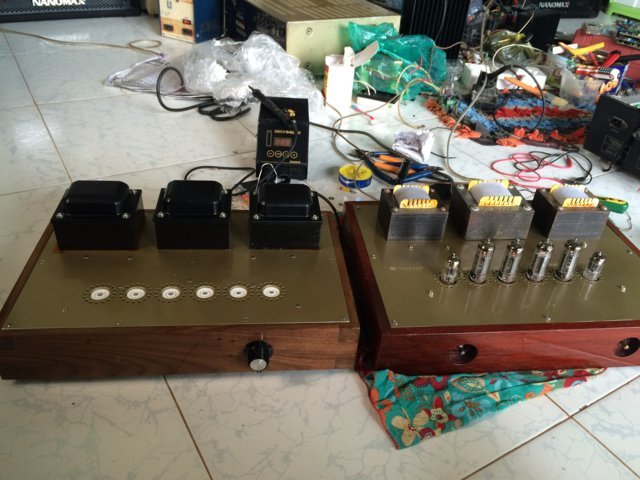

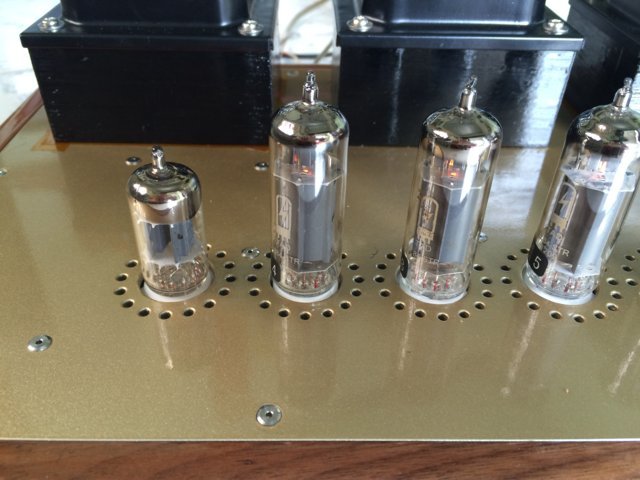

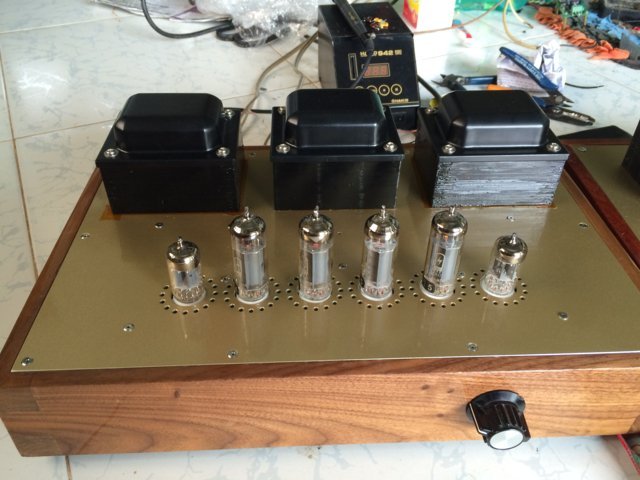

khi phố nhỏ lên đèn chìm dần trong đêm là lúc gà em sáng heeeee

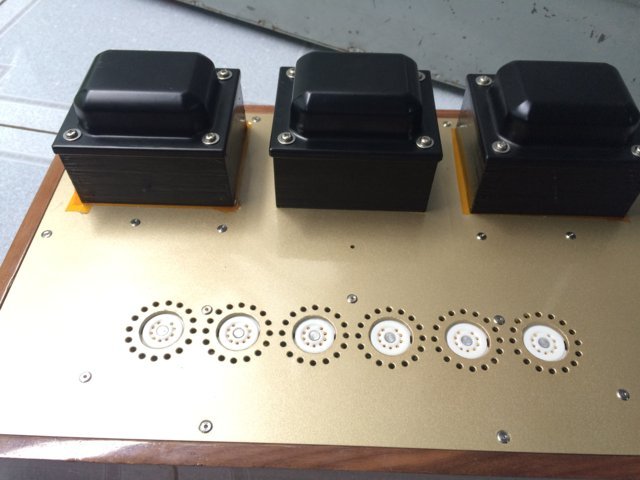

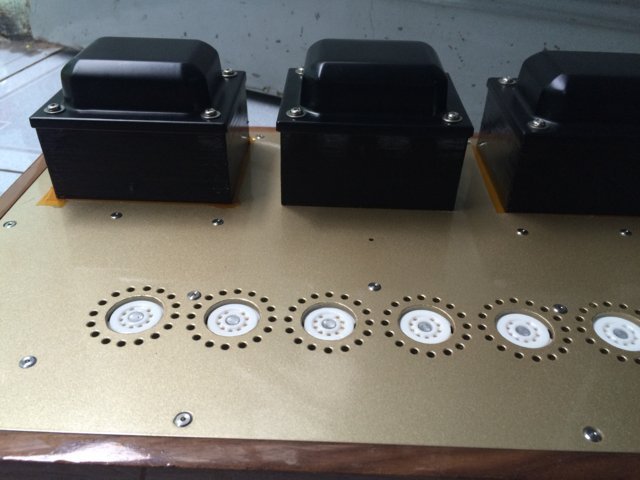

sau khi son phấn xong gà của em nhìn như thế này đây các cụ



mang đi thẩm âm và đá nhau với gà chọi lai mỹ



kết quả là gà em thắng vì hơn một lon
haaaaaaaaa



Mình còn 2 pcb này, do khg có time diy nên nhượng lại, bác nào ở SG cần thì liên lạc số 0988437585, mình tên Hoàng, thanks.



Em thấy không đơn giản chút nào!

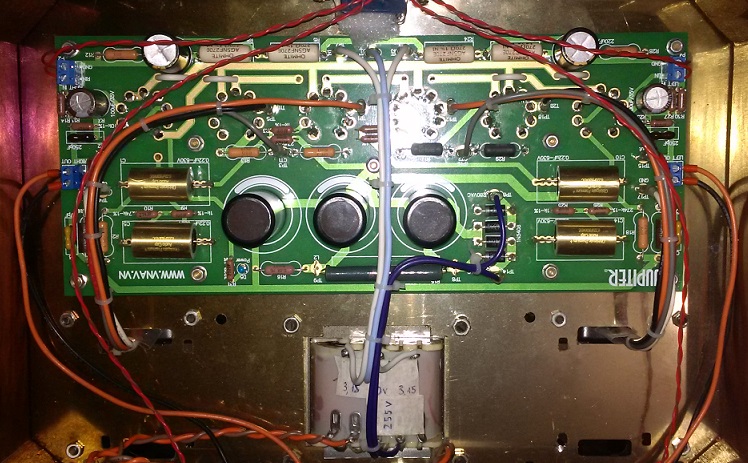

Của em như này rồi nhưng cứ đóng điện chơi được 3 nốt nhạc là ... đèn phát sáng như pháo hoa, trở 100 Ohm - 3W cháy khói um. Đó, 2 con trở đen đen là em mới thay vào cũng đã cháy rồi đó ạ. Trước khi cắm điện, đo nguội thì điện trở giữa 2 trở 100 Ohm đều loanh quanh giá trị này và điện trở giữa các trở 270 Ohm - 5W là 135 Ohm gì đó.
AC vào là 255V, em chỉ kịp đo áp sau diot là 350V là phải ngắt điện.
Đèn của em là đèn mới, cân (theo người bán). OPT và nguồn em tự quấn.
Các bác giúp em với ạ!



Em ngờ là tụ nối tầng kênh phát sáng của bác có vấn đề.



Nếu lúc đóng điện loa bị hú thì bác đảo P1-P2 nhé



Em là thành viên mới muốn nghiên cứu mạch le 84 nhờ các bác giúp đỡ.



Tụ nối tầng của em là tụ Obbligato, tụ mới chắc là không có vấn đề gì đâu ạ.

Vâng, nó đã bị hú và em đã đảo chiều. Em đọc chiêu này ở các trang trước.
OPT của em tự quấn theo sơ đồ bên topic "Xưởng chế tác". Thực sự là với mạch này, linh kiện và OPT này đã từng chơi được 30 phút. Nhưng giờ xảy ra hiện tượng này. Thật là khó quá ạ.



Bác đo xem opt của bác có bị chập k nhé. so vs bên k bị.
bác đảo bóng el84 chưa



1. Thường con trở nối 3 cực của bác bị cháy là do Bóng ăn dòng quá lớn. Bác đo lại giá trị con điện trở 270R/5W thoát K xem nó có tèo không? Nếu nó thông rùi thì cũng bị như vậy.
2. Bác đảo OPT 2 kênh xem nó còn bị cháy nguyên con trở đó không? Nếu vẫn cháy chắc chắn con điện trở 270R hoặc con trở nối vào lưới đèn công suất có vấn đề. còn mà cháy theo OPT thì OPT tèo



El84 mấy bác chạy gì khiếp vậy? Ở Va mắc triode 250vdc Rk 400 ohm là chạy khoảng 25mA rồi. Bác gì ở trên hạ áp , nâng trở k lên! Và k tra có gắn trở thoát g1 chưa? Chạy va 300v nên áp dụng cho 5 cực.



Chắc bác ko xem topic từ đầu rồi ạ, mạch này đã nhiều anh em làm và chạy chế độ mặc định là chế độ 5 cực. Em đã chạy em nó theo mạch này được hai năm và vẫn chạy rất ổn định



Nhiều cao thủ quá em sợ ! :mrgreen:

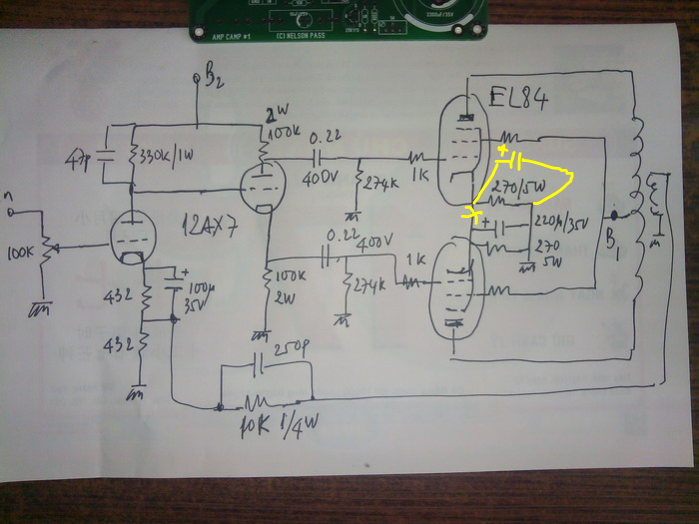

Em thấp thủ đưa ra ý kiến như này bác làm thử xem. Em đảm bảo khỏi cháy nổ hót líu lo ! Tùy bác giữ tụ thoát hay ko, giữ thì hàn thêm 1 tụ vào. Còn thích thì cắt bỏ luôn !

Cam đoan bác là lão bán bóng cho bác chém láo nháo.... :wink:



Bác ơi, hôm trước, ngờ rằng trở 270 Ohm cháy nhưng trở đó công nhận tốt - trở màu trắng ngả màu một chút do nhiệt rồi mà vẫn chạy tốt (em đo cả trên mạch lẫn cắt chân ra đo - vẫn ổn).
=> Mọi nghi ngờ đang dồn vào con OPT tự làm. Em thì không có thiết bị đo Henry nhưng đo trở thuần thì thấy không chập sơ cấp, thứ cấp.
Bác có dặn là mạch này chỉ có 2 con trở phải xem thôi nhưng mà nó cháy thì chắc là lỗi ở đâu đó ạ.

Vì rằng em không biết gì về đèn đóm nên nó chạy chế độ gì, như nào là em chịu. Em làm theo mạch có sẵn và theo các bác trên topic thôi ạ. Mọi người còn chạy VAC cao hơn em ý chứ ạ.

Ý bác là hàn song song với trở 270 Ohm 1 con tụ hoá nữa ạ? Nó như con 220uf/35V rồi còn gì ạ? Nếu thêm, giá trị như nào ạ?
Em đi mua thêm ít trở 100 Ohm về để làm theo các phương án xem sao.
Bước cuối sẽ đến gõ cửa từng bác.
Cám ơn các bác ạ!



Em đã từng bị hiện tượng như của bác @DOiT, chạy đc khoảng 3-5p, phiến đèn đỏ rực loé sáng, trở 100 ohm, cũng đỏ rực và tèo. Em tìm ra nguyên nhân trên con của em là do bóng CS, sau khi đổi bóng và test lại thì đã ok. Bác thử kiểm tra lại bóng xem sao, bóng mới cũng vẫn có thể xảy ra lỗi bình thường.



Em hết cả bóng để thử rồi ạ. Hic. Em cám ơn các bác đã cho ý kiến giúp đỡ em qua các kênh. Cuối tuần em sẽ đi mua bóng mới và cân về thử các kiểu, các tư thế luôn ạ! :mrgreen:
Hi vọng mọi chuyện sẽ ổn, kết quả thế nào cũng báo cáo các bác ạ.



Chạy điện áp nguồn 240 VAC thôi đèn mới đang phát xạ tốt chỉ nên chạy áp thấp ở chế độ autobias, khi nào đèn chạy đủ 10 năm rồi mới chạy ở mức áp ấy. Chạy áp cao thế làm sao đền sống nổi



Đơn giản của em hiện nay nghe tốt nhưng có hiện tượng thỉnh thoảng nổ bẹp bẹp hoặc lẹt xẹt cả 2 kênh.
Các bác xem giúp em với.



chuyện bình thường bác ạ.VTL còn chạy 700V cơ



Bác xem lại điện trở anot đèn đầu tầng 3 cực



Ặc, là con điện trở 330k mắc song song 47p hay con 100k nối với tụ nối tầng vậy bác ?
