Chắc em làm chuyến digikey nữa quá . Vậy là em còn thiếu trái tim nó... là đèn... mua ở đâu các cụ. Bo chắc anh em đăng kí làm 1 đợt nữa đi. Bác uy hết rồi
Đèn thì bác seach trên các chợ tube fb nhiều mà, nếu ở HN hay SG thì nguồn nhiều lắm bác, ngon thì xài đồ EU, rẻ hơn thì xơi đồ của Nga Xô bác ạ. Gì chứ EL84 (6p14p của Nga), 12ax7 (Ecc83) hay 6h2n của Nga xô thì đầy mà bác. Kẹt nhất là bác Uy hết bo thì hơi căng rồi !!!
Ý bác là ship bóng tube ebay hả? E nghĩ bác lên fb seach mấy chợ bóng đèn tube thì ra nhiều lắm. (Nếu bác ở khu vực gần HN e nhắn PM bác mấy chỗ quen mà mua tube). Còn bo mạch thì khoai rồi, hi vọng có bác nào còn thì share lại cho bác thôi, câu dây point - to - point cũng là một gợi ý nhưng bác phải quen làm tube amp rồi thì mới chiến được .
Em ở sg. Câu dây point to point thì e cũng biết nhưng sợ ù xì bác ơi. Với lại chưa lắp nhiều nên sợ như mạng nhện. Chắc e xin file viber phóng hỏa quá
Từ giờ đến lúc có board bác Phanhai ngâm cứu hết hơn 200 trang này vừa gom linh kiện với cái chassic là đẹp đới! E cũng đang ngâm cứu em preamp, dự tính diy em bán dẫn Nac72, nghe đồn em này đc diy nhiều bậc nhất nhì vnav .
Nac còi thiếu tụ bác cứ pm em. Em cũng có nac còi rồi. Mới nghe bc mà tê tái lắm. Dự kiến ghép với pp chak là đỉnh
E đọc bên naim nac hình như bác vừa thi công xong nac72, e đang kiếm ko ra cặp tụ in out smr hic... Pcb thì đang dự kiến nhờ giặt là bản 1 mặt cho đúng tinh thần diy.
Chào các bác. Nhờ chỉ giáo giúp em nguồn cho el84. E lỡ mua cục nguồn 250-0-250 vac. Giờ đấu ct gỡ 2 điode ra hay đấu 0-250 4 diode. Có khác biệt gì ko các bác ???
Theo lý thuyết thì cách 2 bạn được áp cao hơn và áp ra sẽ đạt được giá trị của mạch này bạn à. Của mình nắn đèn nên phải dùng ba 290vac-0-290vac mới đủ áp vdc cho mạch. Với ba này phương án 1 cuộn 6,3v đốt chung 6 tube luôn, nắn diot nên cuộn 5v không dùng. P/s: cuộn cao áp thứ cấp 322ma phê quá
Em nắn diode trước đã. Đèn em nâng cấp sau. Nhưng nắn bằng cách nào hơn các bác.nắn 0-250 thì dư 1 cuộn. Nắn 2 cuộn thì bỏ 2 diode. Nắn đèn thì áp hơi thấp. Biến áp em mua hơi to xíu. Hic
Hồi xưa khi mà đồng còn dồi dào đèn nắn người ta sản xuất nhiều nhà sản xuất chọn phương pháp nắn hai tia để cho phần nguồn DC với cách này. Nguồn đơn giản lọc chống ù đơn giản .... Tại thời điểm đèn điện tử thịnh hành thì linh kiện bán dẫn rất đắt một cái diot bằng bao nhiêu cái đèn van..( đèn nắn điện tử...) vậy nên nắn cầu bằng diot bán dẫn là không khả thi, còn nắn cầu bằng đèn quá cồng kềnh vì cần ít ra là 3 bóng nắn điện tử... Nên nắn hai tia là phổ thông . . Nhưng nắn hai tia có nhược điểm là chỉ tận dụng được ~50% hiệu suất của cục biến áp nguồn... Nhưng nhà sản xuất chấp nhận điều đó vì những lý do trên... Dù họ biết rằng nắn cầu tặn dụng gần như tối đa hiệu suất của cục hiến áp nguồn... Nay tình hình đã khác hẳn khi mà cái diot nắn bán dẫn giá rẻ bèo... Tính bằng tiền nghìn vnd một cục cầu nắn.... Khi mà một con đèn nắn kép tính tiền triệu / đèn và ngày càng đắt đỏ..m. Vậy thì nên chọn phương án nắn cầu bán dẫn sẽ lợi hơn rất nhiều chứ bạn....
Nhưng theo bác với cục nguồn mh như trên thì nên nắn bằng cách nào tốt nhất. Nguồn mh thông số hãng 320 ma nhé. Mong chỉ giáo
Tùy theo quan điểm của người dùng thôi bạn.. 1- nắn bằng mạch cầu thì phải dùng diot bán dẫn giá rất rẻ và cục nguồn đó dễ cho ra công suất lớn khi cần thiết... Tuổi thọ của cục cầu bán dẫn tính bằng hàng chục ngàn giờ... Như máy của bạn là pp thì quá ổn... Chỉ tội nhiều người cho là nắn bán dẫn tiếng của amply bị cứng... 2- nắn bằng đèn thì diot đèn cho dòng lớn hơn 100mA giá không hề dễ chịu chút nào mà dùng khoảng 1000g là phải thay bóng...và nắn đèn việc đáp ứng đủ dòng cho 4 con L84 cũng không đơn giản...
Vậy bác tư vấn giúp em nếu nắn bằng diode thì sẽ nắn như thế nào. Do biến áp rin mạch là cuộn đơn. Biến áp em có ct nên đang lăn tăn nắn thế nào cho nó hợp lý. Nếu nắn cả cuộn thì phải gỡ 2 diode trên mạch ra. Nếu nắn 1 cuộn thì lại dư cuộn kia phí quá

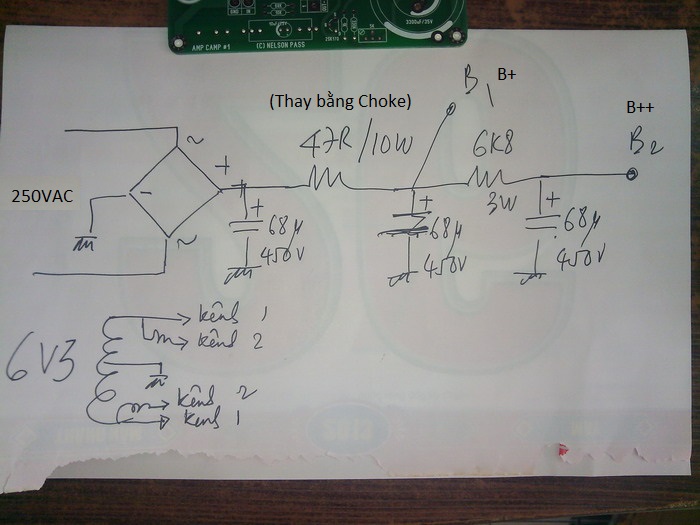

Thực ra mạch này chỉ ăn dòng chưa đến 200ma, dùng 5U4G (GZ34) của Âu Mỹ hoặc rẻ thì 5U3C của Nga (bóng Nga tầm giá trên dưới 250K cũng rẻ mà). Bác Nguyễn Hà tư vấn hơi lan man (em sorry bác chút nhé). Cụ thể bạn PhanHai đã có cục BA nguồn, và với nguồn cao áp 250VAC-0-250VAC thì nắn 1 bóng để có áp DC đủ giá trị trên 300V cấp cho mạch EL84pp này là không khả thi (nếu kết hợp nắn với diot hay thêm đèn thì tốn kém chi phí và rắc rối khi thi công). Cách đơn giản nhất là dùng 1 cuộn 250VAC, nắn cầu đi ốt để được áp ra DC (bạn cứ làm và đo đạc chi tiết). Sau đó qua lọc (có choke thay cho con trở 47R/10W thì càng tốt) Áp ra yêu cầu B+ là 310VDC và B++ là 295VDC. Bạn check lại những trang đầu của thread này để lấy thông tin chi tiết nhé. Bạn có thời gian cứ chế cháo thoải mái theo từng cách, đo đạc thông số rồi so sánh với yêu cầu giá trị (B1) B+ và (B2) B++ của mạch là được bạn à. Diy mà mình cứ thử nghiệm thôi !!!
Cảm ơn bác. Vậy là e sẽ chôt dùng 1 cuộn qua 4 diode trước. Nắn đèn e sẽ chế cháo sau. Vậy là em còn thiếu bo mạch. đèn và vỏ nữa là khởi động dự án. Opt em mới xúc bên digikey 2 cái. Chắc là ổn. Có bác nào có kích thước miếng inox vỏ mặt trên gửi em nghiên cứu gia công.

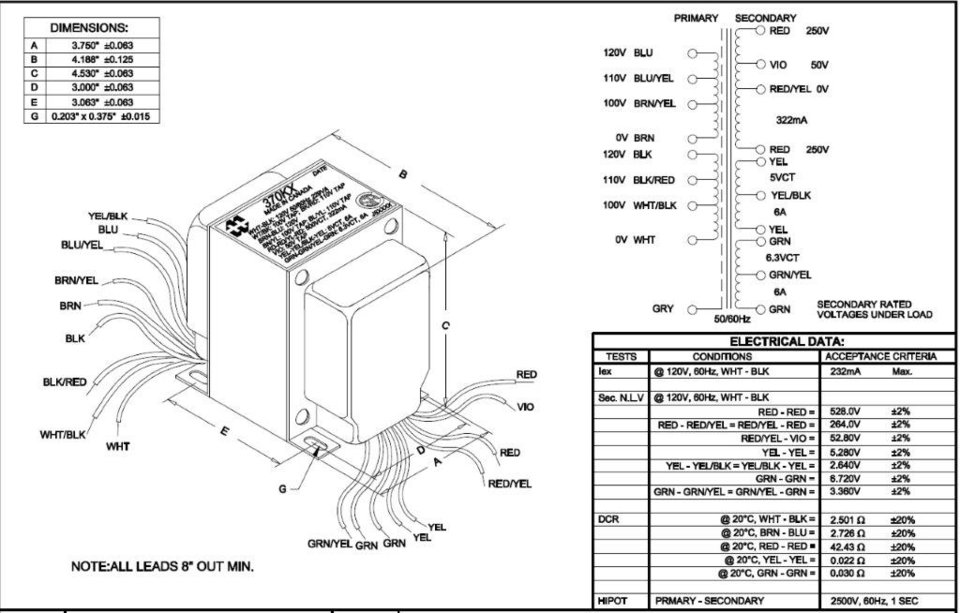

Bản vẽ vỏ amply EL84pp dưới đây bạn, của bác Bluehaven trong threads này đưa lên nhé . Mình úp lại cho bạn đỡ phải tìm kiếm thôi! Bạn có thể dựa vào kích thước của bo (kích thước pcb, vị trí và khoảng cách khoét lỗ tube, vị trí khoan lỗ bắt vít,...) để chỉnh sửa tấm mặt amply theo cái biến áp và cặp opt mà bạn đang có.
Hiện tại em có cục nguồi 260v-0-260v, 0-5v, 0-6.3v, Các bác cho em hỏi là nguồn em nắn thế này có ổn ko ạ. Em cũng đang chờ pcb để tiếp tục dự án. và em hỏi thêm cái nữa là cập opt của em thông số 10k sau khi đo như sau: -sơ cấp: P1-B: 258ohm, P2-B: 245 ohm -thứ cấp: 0-4,8,16 ohm: lần lượt là: 0.8; 1.0; 1.5 ohm như vạy cục opt có ổn không các bác. em tháo từ con amp columbia của nhật cũ. Thanks các bác.
BA của mình áp ra 290VAC sau đèn nắn lọc mới đủ áp B+ là 310VDC nên e là của bác áp ra VDC sẽ không đủ đâu (vì bản thân đèn nắn đã làm sụt áp rồi). Bác dùng nắn diot thì ổn hơn. OPT 10K thì đúng thông số theo mạch EL84pp nimis là ổn rồi. Quan trọng là nó là Opt PP hay Se (mặc dù e đoán là pp vì chắc hiếm opt Se mà sơ cấp 10K). Bác cứ post cái ảnh Opt lên đây (có phần ghi thông số opt càng tốt) cao nhân nào ghé qua tư vấn cho bác ^^
